测试大约100毫瓦射频微功率40米波段的通联效果 [复制链接]

上一主题 下一主题
离线BA9BF

发帖
3180
只看楼主 倒序阅读 0楼 发表于: 2020-09-27
      今天拿到一台全世界业余界著名的QRP小电台-----FT817的微功率输出的通信能力。这次专门为了验证QRPP在40米波段高底躁环境下的通信效果。(上次使用建伍公司的KENWOOD TK-80电台的最小0.5瓦射频功率输出做了测试,也在这个论坛上发表了我的实验结果,但是,大家大多数HAM都不认可我上次的实验结果,因为它不是QRP专用的通信电台)频率选在7.074MHZ,USB  使用原机子自带的电池组9.6V  1400mA镍氢电池组供电。FT-817的电台,最小档位是0.5W档,外置式FT-757AT功率驻波表,档位调整在15瓦档位,发射CW单音频信号,从表头上观察测量结果,实际测量表针指示的输出功率大约是100毫瓦(机械表针眼睛估计可能读数有点小误差),
             测试用的原机电池


      FT-817ND和TK-80机子的合影



      使用FC-757AT多功能天调在15瓦档位,测试FT-817最小功率档的实际输出功率到底有多大瓦数的结果如下图所示


      我的天馈系统是40米波段单波段偶极阵子天线,架设高度距离地面大约5----6米高。28米50-5的50欧姆馈线。
     晚上 18点钟 ,接上YAESU  FT-817ND的屁股上的天线,打开JTDX数据通信软件,准备做QRPpde 在微功率下的通联实验。
     首先一呼叫,就通联到了380公里左右的河南省临近省份的电台BA6KC台站值机员,第二个是BH6LIG,然后是:BD3QT台站值机员。随后通联到了2696公里处的日本DX电台台站JF1PPV。
      经过断续的大约2个小时的简短测试实验,验证了QRPP毫瓦级别的功率,通联3000公里内的业余电台还是很轻松的。只要有时间折腾,估计再坚持几个小时,通联欧洲也很有可能成功!

       BA6KC给我的信号报告



我和BH6LIG的时空距离

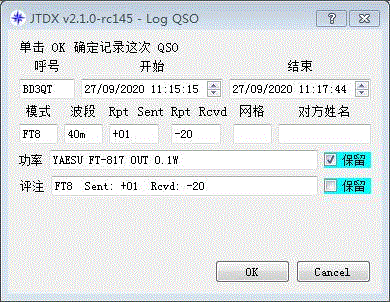

BD3QT的信号强度



电脑软件解码记录如下





     数据通信技术,真的是很强大,不需要花高价钱去买乌龟,也无需担心自己的射频信号给左邻右舍带来各种杂散干扰!绿色环保,
     微功率,弱信号数据通信技术,是应急通信的利器!是应急通信救援热心人士的首选通信工具,(希望中国HAM界的软件编程高手,能借鉴这个模式,把JS8CALL这个同样超级强大解码能力的开源数据通信软件做进一步的优化,实现中文汉字的无线电传真传输)。
       期待国内对微功率通信技术感兴趣的HAM,来和我一起,在40米业余频段,更进一步挑战毫瓦级别的远距离DX通信新记录!
业余无线电守则谨记在心:“体谅;忠诚;进取;友爱;适度;爱国!”
热情欢迎各位HAM朋友到:《CQ语音交流HAM群》来语音视频探讨、交流、研究互动。QQ群号码:297149662
Email: ba9bf@163.com
离线BG6IYQ
发帖
6876
只看该作者 1楼 发表于: 2020-09-27
男老师越玩越高级,越玩越出彩
离线cxj6786
发帖
172
只看该作者 2楼 发表于: 2020-09-27
微弱功率数据通联远距离电台。实验结果喜人,赞!
电话:13919304242
呼号:BG9GT
姓名:崔晓军
QTH:兰州
离线BA9BF
发帖
3180
只看该作者 3楼 发表于: 2020-09-27
我是鲁班门前抡大斧,抛砖引玉啊! 失敬失敬!让大家见笑了啊!
希望能看见大佬们的微功率在40米波段的最远和最近的通联记录!
业余无线电守则谨记在心:“体谅;忠诚;进取;友爱;适度;爱国!”
热情欢迎各位HAM朋友到:《CQ语音交流HAM群》来语音视频探讨、交流、研究互动。QQ群号码:297149662
Email: ba9bf@163.com
离线BA9BF
发帖
3180
只看该作者 4楼 发表于: 2020-09-28

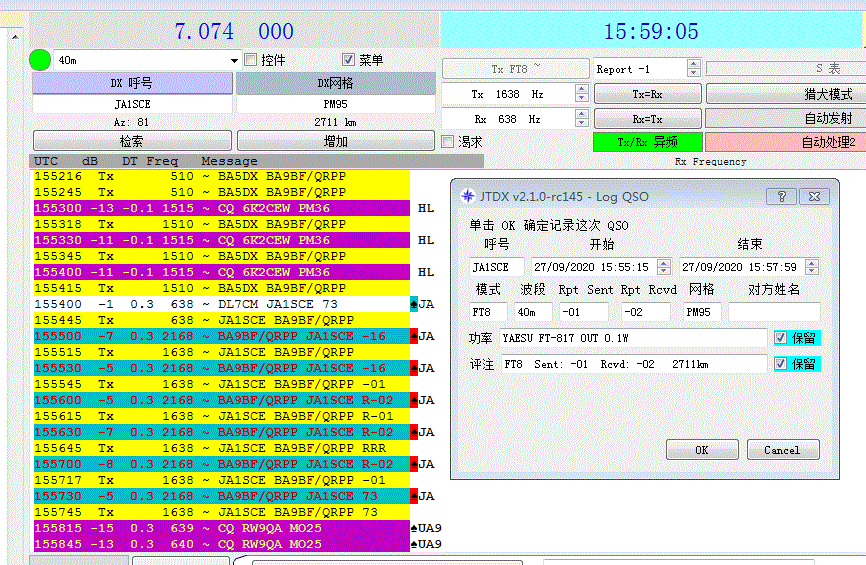

最新的记录是2711km,又走远了一点点!

业余无线电守则谨记在心:“体谅;忠诚;进取;友爱;适度;爱国!”
热情欢迎各位HAM朋友到:《CQ语音交流HAM群》来语音视频探讨、交流、研究互动。QQ群号码:297149662
Email: ba9bf@163.com
离线ahhui
发帖
7419
只看该作者 5楼 发表于: 2020-09-28
2010年我曾经用自制的50mW的发射机(用自制的AD8307功率计测量过,功率计又用HP 8648A信号源校准过)通过到武汉和徐州,距离大约600公里,模式是CW,后来电路拆了没有做进一步的实验。我觉得传播好的话应该还能通的更远。如果用FT-8之类数字模式的应该会更轻松。
DE BA6IT AB9UX
离线BA9BF
发帖
3180
只看该作者 6楼 发表于: 2020-09-28

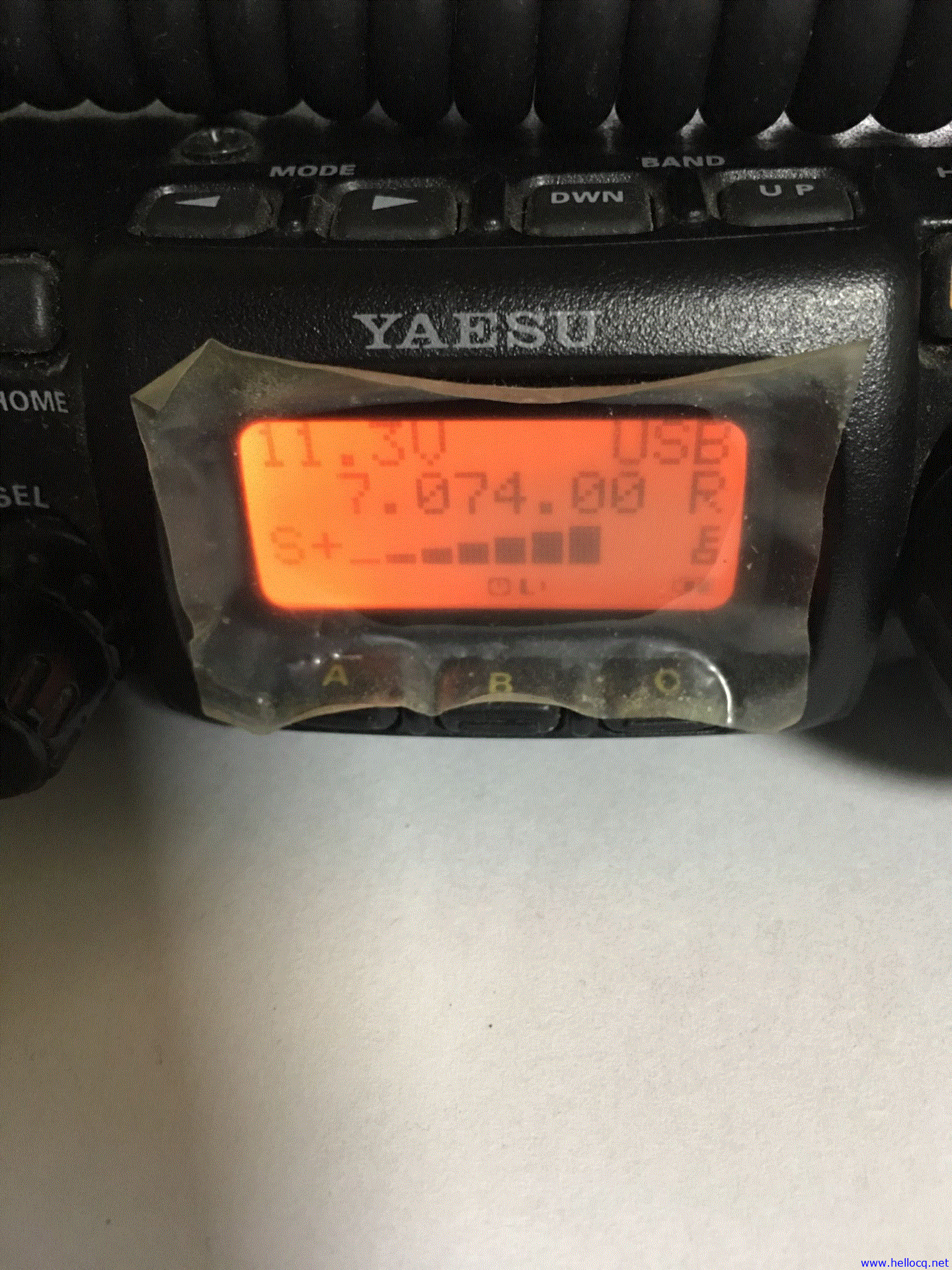

随便不拍上传个我的FT-817这个QRP商品电台的图片,给大家看看!

业余无线电守则谨记在心:“体谅;忠诚;进取;友爱;适度;爱国!”
热情欢迎各位HAM朋友到:《CQ语音交流HAM群》来语音视频探讨、交流、研究互动。QQ群号码:297149662
Email: ba9bf@163.com
离线峰回路转
发帖
584
只看该作者 7楼 发表于: 2020-09-28

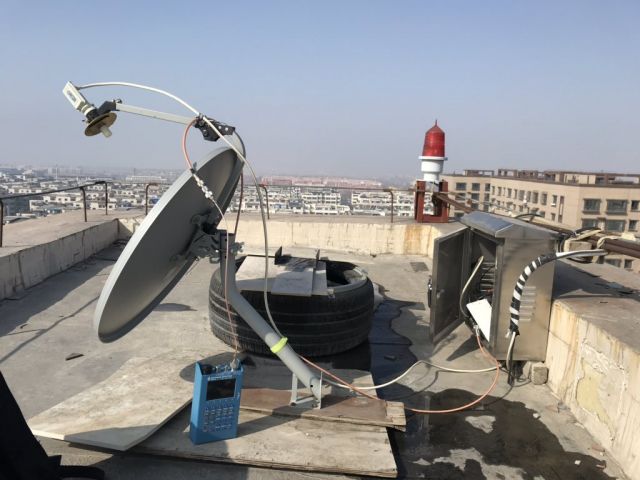

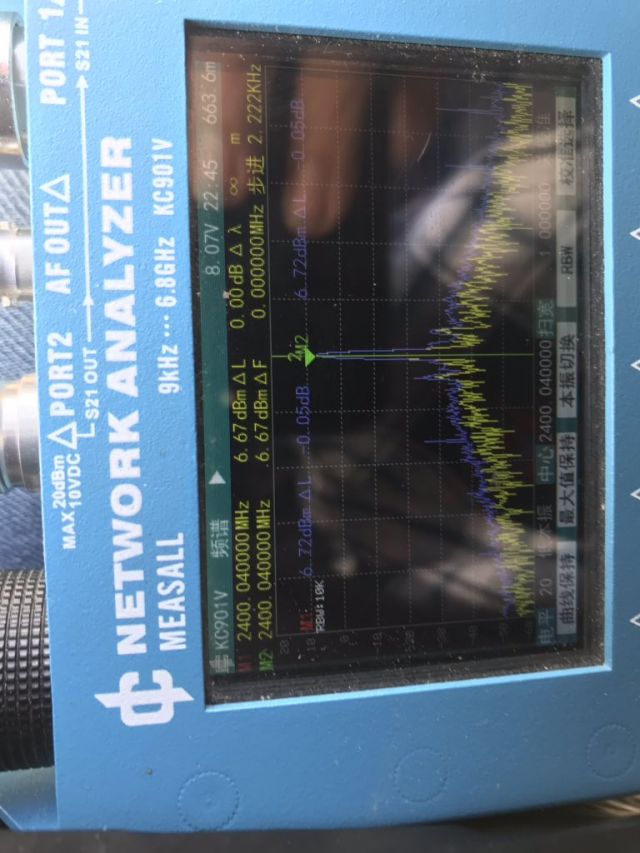

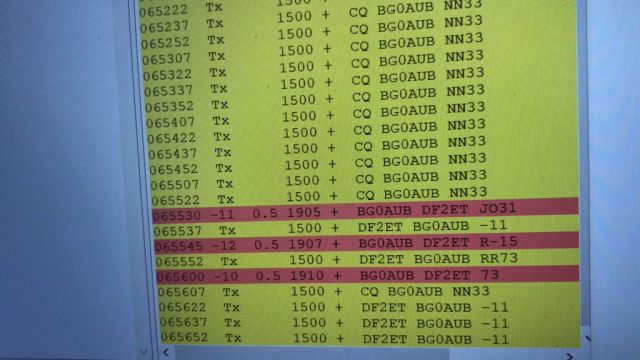

卫星转发器上行测试过用7dbm(5mw),13CM波段,通过60cm ku偏馈上行ft4,即可顺利QSO
BG0AUB
离线BA9BF
发帖
3180
只看该作者 8楼 发表于: 2020-09-28
回 峰回路转 的帖子
峰回路转:卫星转发器上行测试过用7dbm(5mw),13CM波段,通过60cm ku偏馈上行ft4,即可顺利QSO (2020-09-28 11:15)

用的啥型号的收发信机?
能说具体点吗?
你用5毫瓦的功率?
那你玩QRPpppp玩的更神奇了!5毫瓦功率实现卫星通信!牛!
业余无线电守则谨记在心:“体谅;忠诚;进取;友爱;适度;爱国!”
热情欢迎各位HAM朋友到:《CQ语音交流HAM群》来语音视频探讨、交流、研究互动。QQ群号码:297149662
Email: ba9bf@163.com
离线ct003
发帖
831
只看该作者 9楼 发表于: 2020-09-28
刚才正看这个帖子,作为好玩,把K3调到0.5W输出,在14.074 ,通了pd7rf(8372公里),我抄他-20,他给我-24
离线BA9BF
发帖
3180
只看该作者 10楼 发表于: 2020-09-28
回 ct003 的帖子
ct003:刚才正看这个帖子,作为好玩,把K3调到0.5W输出,在14.074 ,通了pd7rf(8372公里),我抄他-20,他给我-24 (2020-09-28 21:00)

把频率调节到40米波段来,使用QRPP功率,FT8模式下,测试一下,看看能通联多远?
业余无线电守则谨记在心:“体谅;忠诚;进取;友爱;适度;爱国!”
热情欢迎各位HAM朋友到:《CQ语音交流HAM群》来语音视频探讨、交流、研究互动。QQ群号码:297149662
Email: ba9bf@163.com
离线bg7igi
发帖
14910
只看该作者 11楼 发表于: 2020-09-29
进入数字通讯时代了
电话:一伍三O七六九OO四八
离线峰回路转
发帖
584
只看该作者 12楼 发表于: 2020-09-29
回 BA9BF 的帖子
BA9BF:
用的啥型号的收发信机?
能说具体点吗?
你用5毫瓦的功率?
那你玩QRPpppp玩的更神奇了!5毫瓦功率实现卫星通信!牛!

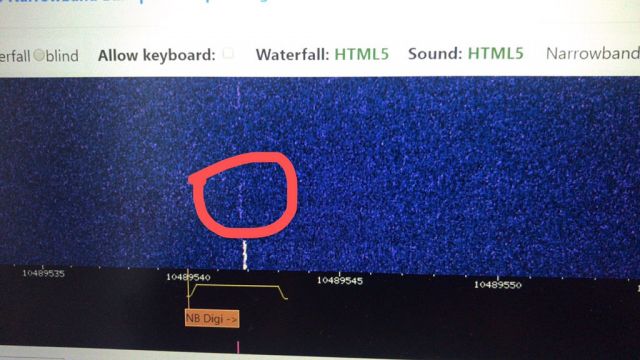

QO100同步卫星转发器。。。
BG0AUB
离线BA9BF
发帖
3180
只看该作者 13楼 发表于: 2020-09-29
     为了让大家对FT-817ND这个QRP小电台的电气指标性能更了解一点,下午又折腾了一下。
       这次主要测试的是它的电流指标
      测试用的万用表是:UNI-T优利德   UT51型
      由于电池组是四根电源线万用表表笔不好插入测量,这次直接外接的是日本KYOSAN公司生产的,型号是KRV300  13.6V/22A的开关电源对FT-817ND外接工频交流电供电。
    实测数据如下:
一:接收状态
      关机状态消耗电流:5.6毫安
       开机后在最小音量------最大音量时,消耗电流:340----530毫安
       开启液晶面板背光LED指示灯后,消耗电流在上面的电流基础上增加:31毫安
二:发射状态(带50欧姆假负载,使用FM模式)
    大功率状态:实测消耗总电流是2100毫安
     次功率2状态:实测消耗总电流是1680毫安
     小功率1状态:实测消耗总电流是1260毫安
     最小功率状态:实测消耗总电流是1050毫安
     在无信号输入状态下的静态发射电流是:661毫安
     以上的总电流减去静态电流后,实际发射的动态电流分别就是:   1439毫安      1019毫安      599毫安     389毫安

      由于我手边的仪表很简陋,对FT-817ND收发信机的测试数据可能有误差,此参数,仅供QRP爱好者参考。
     期待各位仪表派的资深玩家做进一步的验证和测试,上传更精准的数据!
业余无线电守则谨记在心:“体谅;忠诚;进取;友爱;适度;爱国!”
热情欢迎各位HAM朋友到:《CQ语音交流HAM群》来语音视频探讨、交流、研究互动。QQ群号码:297149662
Email: ba9bf@163.com
离线BA9BF
发帖
3180
只看该作者 14楼 发表于: 2020-09-29
不知道我的测量方式正确与否,
从电流和电压的数值上换算成功率的话,FT-817收发信机的有功功率转换成发射出去的射频转换效率并不高!
是否是我测试方式出错了?
业余无线电守则谨记在心:“体谅;忠诚;进取;友爱;适度;爱国!”
热情欢迎各位HAM朋友到:《CQ语音交流HAM群》来语音视频探讨、交流、研究互动。QQ群号码:297149662
Email: ba9bf@163.com
离线ct003
发帖
831
只看该作者 15楼 发表于: 2020-09-29
有趣的游戏。刚才捉一个。7.074,K3  0.5W ,VK4PWG    6229公里
在线bg5jnt
发帖
618
只看该作者 16楼 发表于: 2020-09-29
毫瓦级通联玩的是心跳,剌激!我用0.5mW,CW模式通过BA4II余老师,成绩是160万公里/瓦。
以QRPp CW QSO  为乐。
离线BA9BF
发帖
3180
只看该作者 17楼 发表于: 2020-09-29
回 bg5jnt 的帖子
bg5jnt:毫瓦级通联玩的是心跳,剌激!我用0.5mW,CW模式通过BA4II余老师,成绩是160万公里/瓦。[表情] [表情] [表情]  (2020-09-29 21:05)

0.5毫瓦?我没看错吧!?
是在40米波段吗?使用的是啥天馈系统?
不会记错吧!不到1个毫瓦的当量级?
那就是微瓦级别的通联了,那你这个玩法,让FT8脸红的没法玩了啊!
请问你使用的是啥设备,输出的0.5毫瓦功率,是万用表里面的9V叠层一次性电池在供电吗?
有没有还和其他蛤蟆用0.5毫瓦的功率完成过QSO
0.5毫瓦级别的QSO通联确认卡片还在手边吗?
真的得好好向你请教一下QRPppp的通联技术了!
诚恳邀请您到我帖子下面的QQ群里来互动交流吧!
业余无线电守则谨记在心:“体谅;忠诚;进取;友爱;适度;爱国!”
热情欢迎各位HAM朋友到:《CQ语音交流HAM群》来语音视频探讨、交流、研究互动。QQ群号码:297149662
Email: ba9bf@163.com
离线BA9BF
发帖
3180
只看该作者 18楼 发表于: 2020-09-29
现在QRPPP已经挑战到微瓦级别了。还有哪位蛤蟆有微瓦级的短波波段通联QSL凭证收据上传,请继续跟帖探讨交流!
业余无线电守则谨记在心:“体谅;忠诚;进取;友爱;适度;爱国!”
热情欢迎各位HAM朋友到:《CQ语音交流HAM群》来语音视频探讨、交流、研究互动。QQ群号码:297149662
Email: ba9bf@163.com
在线bg5jnt
发帖
618
只看该作者 19楼 发表于: 2020-09-29
回 BA9BF 的帖子
BA9BF:0.5毫瓦?我没看错吧!?
是在40米波段吗?使用的是啥天馈系统?
不会记错吧!不到1个毫瓦的当量级?
那就是微瓦级别的通联了,那你这个玩法,让FT8脸红的没法玩了啊!
....... (2020-09-29 21:15)

老朋友晚上好!我用KX3 100mW用衰减器衰减-20db, 也就是1mW跟BA4II余老师玩过很多次了。那次0.5mW跟余老师通联,用的是按日本书上DIY的50mW的小机器,通过降低电压来调整功率到0.5mW, 功率的确定是用数字示波器测量50欧假负载上的电压,当调到0.5mW时,再切换到天线上进行实际通联。我的天线是15楼阳台上的鱼杆天线。
以QRPp CW QSO  为乐。
