随着最近几年太阳活动的低潮的来临,高波段传播已经日益低靡,但是相对的低波段的大门向我们敞开。很多HAM 很想涉足低波段的世界,但是让大家望而却步的庞大天线是最大的障碍。那么有什么天线可以在方寸之间灵活架设,又能有不错的效果呢?答案是有,而且还不错。

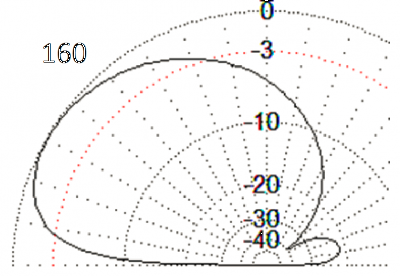

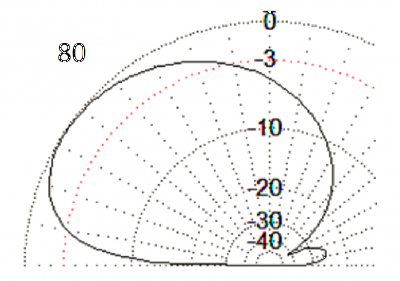

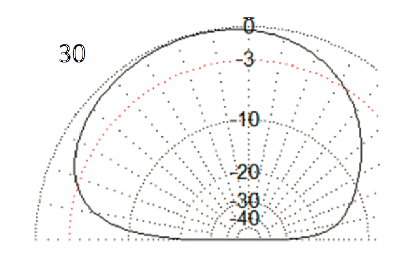

这里是这个天线的官方图片和性能参数图片:

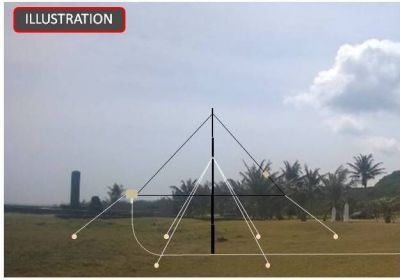

顶高8米,下面阵子离地面2.5米左右,两边各处去4米,地锚位置在7米左右。一个三角形LOOP形式的接收天线,单一方向,巴伦位置是信号进来的方向,假如需要多方向接收,就要用多套天线,来做切换。开发者自己有制作一套带3个天线切换的控制器,里面集成了放大器,带通滤波器,天线切换器,PTT保护等功能,可以自动同步电台,也可以手工切换带通滤波器位置。当然天线切换至能靠手动。










第一次接触这款天线是在2016IOTA之前,OH7WV向我介绍了他的这款接收天线:
他设计这个天线他自己称之为“龙虾天线”,不是那种小龙虾,而是那种大龙虾,据他说就是想突出高前后比,因为在欧洲,有很多信号都是强大的大台,他们往往在追一个信号的时候,周围的小台就会被强大的信号给覆盖,导致小台啥都听不到,但是有这个天线以后,可以用这个天线的屁股对着大台,而减少大台的干扰。他的宗旨也很简单,快速架设,简单结构,免维护,不需要优良的地系统做支撑,有高前后比,提高信噪比就可以。并且他有性能优良的接收放大器做辅助,并且带着一套5阶的接收带通滤波器,性能指标可观。

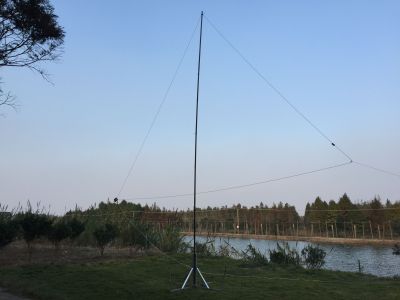

具体天线图片如下:

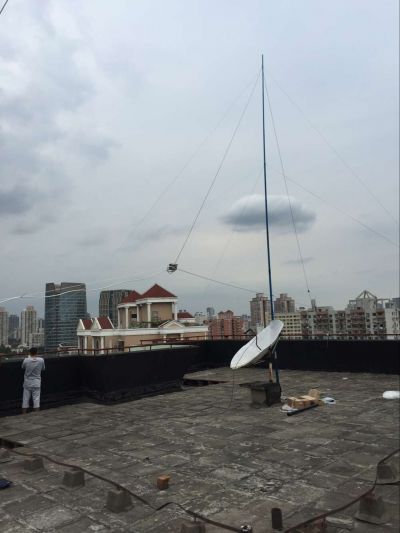

这张照片是在BH4AYG楼顶架设的:


这张照片是在IOTA 横沙岛架设的:照片里天线比较不明显,大家要仔细看。对比的是一套30米周长的LOOP。实际使用下来可能是当天传播不好,狗屁也没有啥听到。




这张照片是在2016 CQWW CW 横沙岛架设的:架设位置在 RTX这里。也就是靠近收发机这里。

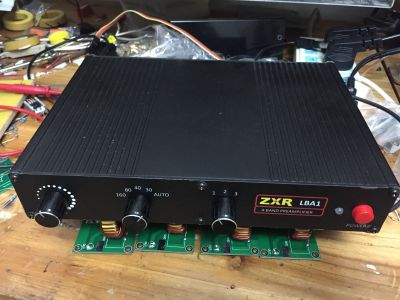

有160-30米波段带通滤波器的放大器图片如下:


天线架设要求如下:
天线杆子高至少8米,需要有稳定的基础,左右两边拉开14米,4角拉绳固定。馈电线使用75欧姆RG6电缆,也就是 -5的有线电视电缆就可以。接口使用块装的75欧姆头。放大器后部使用RCA头。整个天线架设30分钟一个人就能搞定。当然假如要多方向的那么就30 N倍时间。

现在来看看实际效果吧。
这次 11月底,有幸使用300米长 BEVERAGE天线和这款小型天线做了对比。


当然先声明一个事实,300米长的BEVERAGE性能肯定是超过这个小型天线的,这款小型的接收天线,设计者明确指出性能是好于100BEVERAGE接收天线的,好吧,我们只能说来做一个相对不公平的对比性测试了。


先做一个图,这个图是这次CQWWCW 用的天线群。位置上都表明的很清楚,两条BEVERAGE也是花了一天的时间架设完成。体力消耗极大,导致BA4TB到比赛第二天也就是周日晚上感冒了。300米两根BV的架设,来回行走估计超过5KG的路程,还有馈线的铺设,工作量是很大的,假如是长期架设也就算了,问题就是处在这个地方只能临时架设,比赛完了就要拆掉,工作量翻倍。



这次这个小天线主要负责SDR的解码工作,给160米波段做辅助使用,主接收天线还是使用了300米长的BEVERAGE,发射天线使用标准倒L架设在18米高。




首先效果的主观认识:

前后比:这个天线用SDR的时候没有明显的前后比差异,这个是BA4TB说的,但是我在BH4AYG楼顶测试的时候有明显的前后比,BA5CWAH0K上测试的结果也是有前后比,这个也说明了这款天线作为接收天线来说,在楼顶没也能有较准确的性能体现,其实各位有所不知,其实楼顶的地比土地上的地更加准确,更加平稳,应为各位想想,楼顶现在都是预制板,或者是钢筋水泥浇筑,钢筋在楼顶扮演了重要的地面反射的角色。

信噪比:接收天线其实不谈这个增益问题,不过也不得不谈论一下,我个人认为,在40米上波段上,对比一个有增益,有半波长高度的2单元YAGI来说,这个天线就不是那么的有优势了,不过在城市里,噪音恶劣的条件下,这个小天线体现出来的价值要高于预期,应为各位知道,噪音是抹杀一切的罪魁祸首,能降低噪音,突出信噪比,才是这个小接收天线的初衷,所以,在我感觉上,突出信噪比这点,这款天线是称职的。

架设过程:这个天线是一个简单快速的小天线,尺寸单边在8米,也就是说周长24米左右,一个正三角形,我们几次架设,基本上30分钟就能完成一套,用普通的10米鱼竿就可以临时使用了,但是想要长期固定架设,还是需要比较坚硬的玻璃钢杆的,但是不能用金属的管子,这个也是天线架设时要注意的,或者你没有用杆子中间支撑也可以,两个楼之间吊着,就是说,整个天线中间不能有金属物体穿过。

各位评定:
各位评定的话,需要几位用过这个天线的HAM来说说看了。我这里就不多说什么了。
视频
链接里是BH4AYG拍摄的几个视频,大家可以参考参考。
http://player.youku.com/player.php/sid/XMTg1MDU2NjM1Mg==/v.swf
http://player.youku.com/player.php/sid/XMTg1MDU2MDE5Ng==/v.swf




综合评价
我个人评价这个天线是一个很好的低波段接收天线,关键是不依赖地,应为同等尺寸的K9AY,需要更加复杂的对地电阻设置来不断的调整,才能达到160-30米波段的效果最佳化。它只需要简单的架设,就可以获得理想的效果,不失为解决低波段接收问题的好东西。当然比较起大型的接收天线,当然这个天线是有不足的,但是,谁又能有那么大的空间去架设200米300米甚至更长的BEVERAGE接收天线呢?所以,相对于小空间的HAM来说,这个天线的确解决了很多问题。当然也如同天线开发者OH7WV自己说的,我很有信心的说我的天线比100米的BEVERAGE要来的好。OK,我信了。呵呵。
最后来张照片向他致敬:IOTA的时候横沙岛热成狗!他孜孜不倦的工作着,他自己说他喜欢夏天,呵呵。







[ 此帖被BD4CB在2016-12-06 16:31重新编辑 ]
What doesn't kill you makes you stronger.
离线bg3utd
发帖
55
只看该作者 1楼 发表于: 2016-12-05
漂亮的天线
离线BD1BYV
发帖
460
只看该作者 2楼 发表于: 2016-12-05
这个可以有
QQ:857392360
Email:bd1byv@163.com
离线BA4TB
发帖
3391
只看该作者 3楼 发表于: 2016-12-05
来张低波段接收天线的对比表.
这个天线应该和单个的K9AY loop差不多


离线BD4CB
发帖
2280
只看该作者 4楼 发表于: 2016-12-05
回 BA4TB 的帖子
BA4TB:来张低波段接收天线的对比表.
这个天线应该和单个的K9AY loop差不多

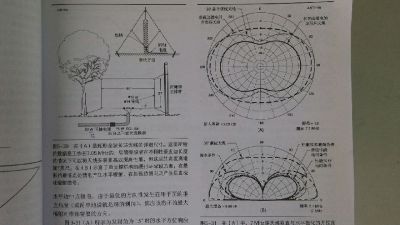

[图片]
(2016-12-05 20:54)

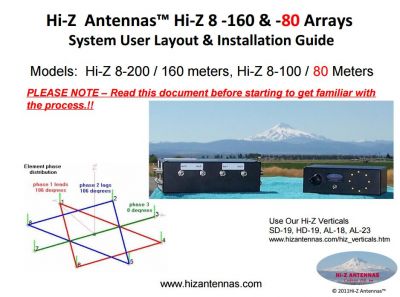

K9AY 我尝试过3次,没一次是成功过的。后来研究下来,还是地的匹配很伤脑经。他的匹配不比BEVERAGE简单多少,有这个折腾劲,我最后还是选择去折腾BEVERAGE去了。
