在使用短波BPF的大神请进！ [复制链接]

咨询下使用过或手里有短波BPF（发射用）的大神们，你们手里40米波段BPF在20米，10米（2,3次谐波）位置实际抑制效果如何？同样的，20米BPF在10米抑制效果如何？
现在测试手里的20米BPF，在10米用网分测得-70dBc衰减，但接上电台测谐波干扰情况竟然没有任何变化，不知是我测试方法不对还是滤波器对功率信号谐波过滤有问题。

BPF是存在三倍频的干扰，2倍频到没注意过，好像也是有的。还有一个，我们用的BPF超过-50DB好像就非常爽了。

机器要接地良好，天线位置和高度要差开

内容来自Android手机客户端

BG5EHX:BPF是存在三倍频的干扰，2倍频到没注意过，好像也是有的。还有一个，我们用的BPF超过-50DB好像就非常爽了。 (2015-09-25 10:08)

这样？那用BPF和不用相比最明显解决了什么类型的干扰？

BPF根本解决不了干扰，我们是多人多机多天线的比赛才会用上，当然高手高手高高手是单人多机玩SO2R会用上

BG5EHX:BPF根本解决不了干扰，我们是多人多机多天线的比赛才会用上，当然高手高手高高手是单人多机玩SO2R会用上[表情]  (2015-09-25 11:13)

多人多机多天线的操作上用BPF主要解决了什么？看来谐波是很难解决了，比如14.200 TX 28.400挂掉。。。。

多人多机主要是多波段使用，你说的这种我们也没法，14.200上用，28.4上是不能用，让开就是了，而且一般都看传播，多数MS操作时，只有一个波段是在主叫。

我们比赛的时候 实际感官测试 很明显起作用

即使有滤波器也不能工作在n次倍频中心上

无聊的围观

内容来自Android手机客户端

BG5EHX:
多人多机主要是多波段使用，你说的这种我们也没法，14.200上用，28.4上是不能用，让开就是了，而且一般都看传播，多数MS操作时，只有一个波段是在主叫。

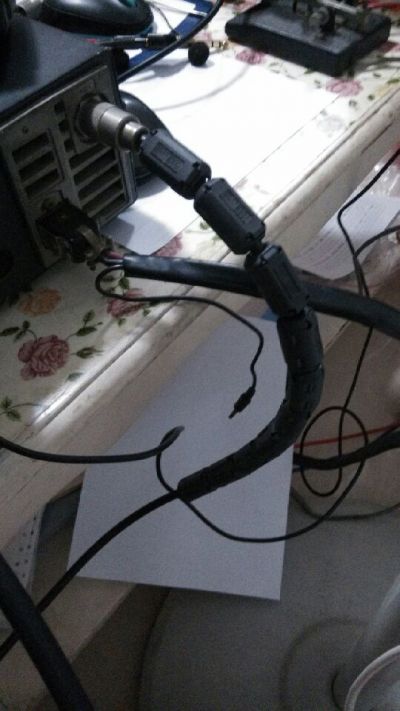

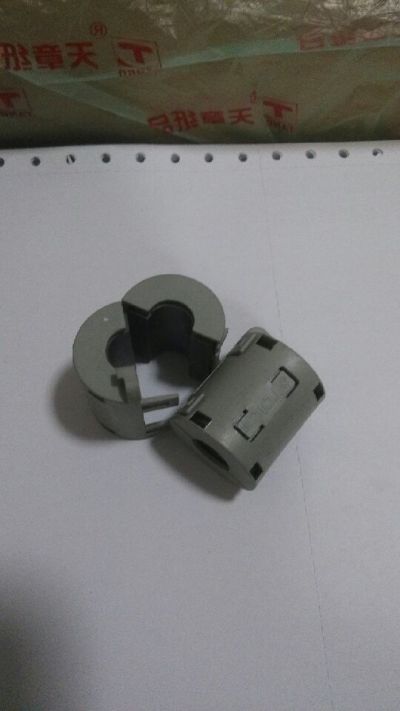

谢谢。前几天测试DIY的多波段BPF，发现TX波段向下会有一些干扰（如20米或15米TX，在40米全频段RX会有增强的噪音），开启BPF后噪音完全消失；在15米TX，10米也有一些干扰，开启BPF干扰完全消失；10米TX对15和20米也有干扰，开BPF干扰完全消失，除此之外谐波类干扰完全没有任何效果（开和不开滤波器，谐波处干扰都是59）。我调整电台和滤波器，天线间连接，摆放位置和EMI等，均没有任何改善。

支持研究

内容来自[手机版]

对于你1楼的问题，原因不是20米滤波器的问题，而是10米滤波器的问题

BA5CW:对于你1楼的问题，原因不是20米滤波器的问题，而是10米滤波器的问题 (2015-09-25 15:56)

这具体是什么情况呢

这是很多人的误区，包括一些著名的滤波器厂商也没有注意到，20米在发射的时候，20米本身的信号是没有经过滤波的，这个强信号就会送到10米的机器上，即使10米机器前接了滤波器，但一般10米滤波器不太注意20米波段的衰减，20米信号会使10米那台机器的前端过载而引起丰富的谐波，所以就引起了干扰。

为了解决这个的办法是自己设计10米滤波器，比较好的方法是设计两个极点的椭圆高通滤波器，而不是bpf，两个极点分别设计到20米和15米波段，能大大改善你所预见的问题。

10m和20m的干扰是在多人比赛中比较容易遇到的干扰，滤波器的极点频率要调准，我们WRTC2014的时候滤波器调试比较匆忙，结果20m也干扰了10米，带来了一些损失。

具体资料你可以参考我网页里的文章：http://www.qsl.net/ba4alc/chinese/2O2Rfilter/2O2Rfilter.htm
这是带10-15-20三工器的设计，但是你可以忽略这些，只看滤波器部分，你可以注意到80 40 20 15用的都是W3NQN的设计，只有10米是椭圆滤波器，

BA5CW:
这是很多人的误区，包括一些著名的滤波器厂商也没有注意到，20米在发射的时候，20米本身的信号是没有经过滤波的，这个强信号就会送到10米的机器上，即使10米机器前接了滤波器，但一般10米滤波器不太注意20米波段的衰减，20米信号会使10米那台机器的前端过载而引起丰富的谐波，所以就引起了干扰。
为了解决这个的办法是自己设计10米滤波器，比较好的方法是设计两个极点的椭圆高通滤波器，而不是bpf，两个极点分别设计到20米和15米波段，能大大改善你所预见的问题。
10m和20m的干扰是在多人比赛中比较容易遇到的干扰，滤波器的极点频率要调准，我们WRTC2014的时候滤波器调试比较匆忙，结果20m也干扰了10米，带来了一些损失。
.......

我居然以前一直没看到这文章。。。。惭愧啊！
现在做了4个波段，其中10米波段应该类似BD4CB以前的2阶椭圆HPF结构（我没有他的原理图，是看到您在他滤波器后面跟帖提到2阶HPF后，我马上用filter solutions设计的），在15米和20米抑制度分别为-50和-60DB，插损0.15DB左右。
那么也就是说，我在20米波段TX时，需在RX机上接入10米HPF防止20米信号进入前级造成前段互调？另外40米对20米，10米干扰也用同样方法解决吗？
10米上个图。才发现如果40米发射，按照这种抑制度，还是有问题。。。。


你是两副分开一定距离的天线，还是直接连接第二电台测试，如果直连，那要求比较高了，也就是我文章里的三工器应用，而且调试需要得当

文章的第一张图显示的就是到底需要多少衰减的问题，以FT1000MP为例，要做到-85db才能基本解决问题

BA5CW:
文章的第一张图显示的就是到底需要多少衰减的问题，以FT1000MP为例，要做到-85db才能基本解决问题

刚才再次进行测试，比较失望，过程如下：

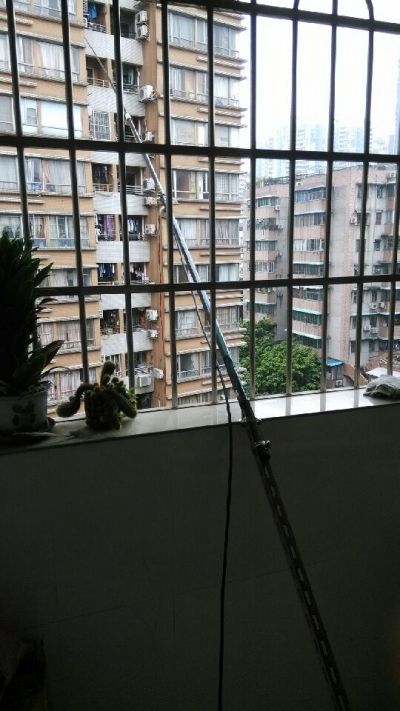

2个电台分别做收发，2个GP天线一个横向架设连接A电台（IC738），一个垂直连接B（DX-70），天线相距约5米。
A电台在14.2M上用FM模式5W TX，B电台在28.4M上接收谐波，S表显示为S9。
B电台接入28M HPF，S表显示减小到S6左右，谐波干扰依旧；
准备一个14M BPF，28M阻带衰减70DB，将BPF接入A电台和天线之间，再次TX，B电台依旧为S6干扰；
将28M HPF取消，S表上升为9。
也就是说，这个14M BPF虽然测得阻带参数不差，但实际对2次谐波没起到任何作用。

第5楼永远的FM于2015-09-25 11:20发表的 回 BG5EHX 的帖子 的帖子
BG5EHX:BPF根本解决不了干扰，我们是多人多机多天线的比赛才会用上，当然高手高手高高 ..

这种干扰是没办法的，用了BPF后，错开就好了。

内容来自Android手机客户端

天线才分开5米，，，，，你够狠。
