丹麦 SKANTI船台的标称250瓦功放板24V电压供电，带原装散热器，四级放大，最小输2.5Vpp。单使用末级放大加入衰减器，可配合电台做250-300瓦功放，末级管子TH562 220W管子，使用3级推动级（BLW50F）加末级放大，加适当衰减器，可以作为FT817的功放。
测量管子好坏，管子基极已经焊开。

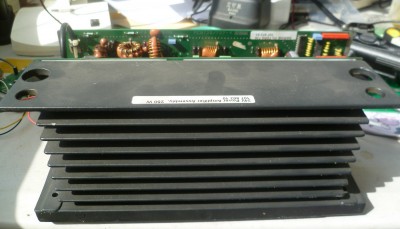

功放尺寸27*12*12CM带散热器，尺寸较小，比48伏板子的一半大还小。
比较少见的24伏丹麦船台功放，丹麦船台功放大都为48伏供电。

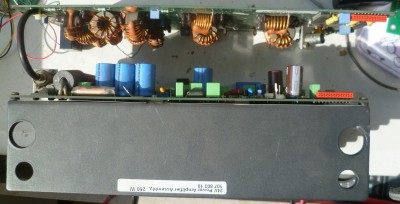

板上全是飞利浦的磁环，飞利浦氧化膜的电阻，银云母、WIMA、ERO的电容，精品级的元件

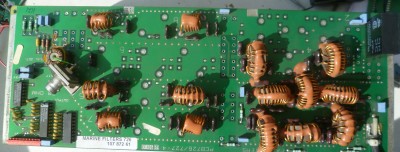

低通上的继电器，触点氧化电阻大（这类低通使用时间长了，继电器基本都不行了），八只已全部拆下，只留了一个样品VB24STBU（其余的都扔了）。 低通板尺寸30*12CM。
适合做较小的250瓦功放，DIY无论是末级还是做817的功放，都要加入相应衰减的衰减器，有利于调整输入驻波比
工作忙碌了，单位一堆雷达船台板子要修呢，没时间玩了，原计划给自己的817做个24伏300瓦功放，闲置了半年多，放弃了出手
能出就出，出不去，继续留着，24伏功放不好找。
淘宝链接
http://item.taobao.com/item.htm?spm=686.1000925.1000774.13.Ks6k4n&id=41544609678 功放和低通电路参考附件图纸
附件功放+低通 图纸
功放+低通 J.pdf (412 K) 下载次数:79
