IF  SDR  [Babel Fish] 正式发布 [复制链接]

上一主题 下一主题
离线BA5SBA

发帖
3084
只看楼主 倒序阅读 0楼 发表于: 2013-08-11
关键词: 电台SDR频谱
原说明帖
http://www.hellocq.net/forum/read.php?tid=309179&ds=1#tpc
项目简介
    这个项目之所以叫做(Babel Fish)是因为Babel Fish源自《银河系漫游指南》系列的
虚构鱼形机械生物Babel Fish,看过这部电影的应该都会对BabelFish这种鱼形机械生物
留下深刻印象。它可以自由翻译各种文明之间的语言。
      这个项目也有类似的部分功能,就是把各种不同型号电台的中频信号转换成USB设备插到
PCUSB端口,然后通过HDSDR软件做处理。显示频谱,解调信号等,也可以通过其他软件处理。
价格也就类似一个CW滤波器的价格,通过BabelFish转换送入HDSDR软件后,通过软件可以实现
CW滤波器多得多的附加功能。当然也包括可以任意设置带宽的滤波器功能。

       如果你很羡慕IC-756PROIC-7800等高端电台的频谱搜索功能,DSP,信号录音
保存等功能。那么很荣幸你将听到一个好消息。通过Babel Fish把你现有电台的中频信
号转换成USB设备连接PC,然后通过PC端软件基本可以实现上述的功能。感觉就像
IC-756PRO的外接了个大屏幕LCD显示器。

    Babel Fish可以通过设置内部的频率合成器适应600K-130MHz的任何IF频率的电台。
订购的时候一定要说明使用的电台型号。因为不同的电台的中频频率不同,而设置
频率需要在调试的时候进行,需要刷内部EEROM,通常用户无法自己完成。 由于
采用的还是0中频的设计所以也只是提供基本的技术指标,采样的带宽为48K,使用
16-BitADC采样然后转换成USB信号。镜像信号的抑制度大于30dBBabel Fish
USB端口直接供电,电流在200mA左右。所以对USB端口带载能力还是有一定的要求
的,部分兼容机的主板USB端口可能无法正常工作。

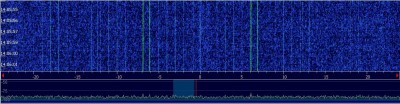

   有由于使用USB接口,所以还是会引入一些USB的寄生噪声。表现为频谱中固定
位置的谱线,接收强信号时会被淹没,看不出来。弱信号时就会比较明显。如下图:



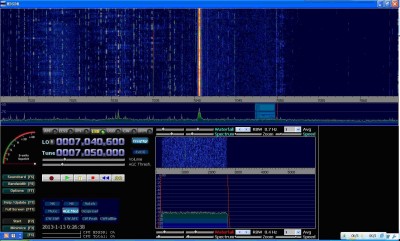

   由于需要从电台里取出中频信号,才能做处理转换。而仅有少部分设备直接有IF信号输出。
所以多数电台需要动手改造引出中频信号。你需要确认你有能力改造或者有其他朋友能帮
你改造。我将尽量通过现有的资料提供引出1st IF的准确位置,但由于资料的限制可能还是
不够详细,你可以把机器的拆解照片发到论坛上,我会尽可能的指导具体的位置。
免责声明;由于改造设备引起的设备故障或连带伤害,概由机主自行承担责任。
(还在保修期的设备不建议改造,以免影响保修。)




整套的包括
Babel Fish 主机                                  X1
miniUSB电缆(1.5M)                      X1
SMA接头的特氟龙电缆(45cm)     X1
双SMA同轴电缆跳线( 50cm)          X1
隔离选频放大板                                  X1
整套的价格为488元,不包含快递费用。
顺丰快递运费22元 或者可以选择到付,
或圆通快递 也可以












[ 此帖被BA5SBA在2016-04-17 12:02重新编辑 ]
本帖提到的人: @BA7CK

http://www.hellocq.net/forum/read.php?tid=320147
Babel Fish 连接HD SDR 的一些基本操作和使用技巧
http://v.youku.com/v_show/id_XNTk3MzYyOTQ0.html

淘宝小店 http://shop107578303.taobao.com/?spm=a1z10.3.0.0.cuLaul
离线BA5SBA
发帖
3084
只看该作者 1楼 发表于: 2013-08-11
安装调试说明
Babel_Fish.doc.pdf (2762 K) 下载次数:1046


相关介绍和1st IF 信号的引出方法等参照下面的主题。
http://www.hellocq.net/forum/read.php?tid=309179

部分视频
http://v.youku.com/v_show/id_XNTAxMTQ4NzI4.htm

HDSDR软件下载
http://www.hdsdr.de/download/HDSDR_install.exe


驱动程序
USB驱动.zip (3556 K) 下载次数:415





[ 此帖被BA5SBA在2013-09-13 20:51重新编辑 ]

http://www.hellocq.net/forum/read.php?tid=320147
Babel Fish 连接HD SDR 的一些基本操作和使用技巧
http://v.youku.com/v_show/id_XNTk3MzYyOTQ0.html

淘宝小店 http://shop107578303.taobao.com/?spm=a1z10.3.0.0.cuLaul
离线BA5SBA
发帖
3084
只看该作者 2楼 发表于: 2013-08-11
一些基本操作和使用技巧
http://v.youku.com/v_show/id_XNTk3MzYyOTQ0.html
[ 此帖被BA5SBA在2013-08-17 23:45重新编辑 ]

http://www.hellocq.net/forum/read.php?tid=320147
Babel Fish 连接HD SDR 的一些基本操作和使用技巧
http://v.youku.com/v_show/id_XNTk3MzYyOTQ0.html

淘宝小店 http://shop107578303.taobao.com/?spm=a1z10.3.0.0.cuLaul
离线BA5SBA
发帖
3084
只看该作者 3楼 发表于: 2013-08-11
部分设备的1st IF频率和引出方法



BA6BF的精彩作品 Q10B的IF频率为4.433MHz  引出方法点这里


ICOM
IC-706MK2G   的 1st IF频率69.010MHz   引出方法点这里
IC-725    的 1st IF频率70.45MHz           引出方法点这里
IC-728    的1st IF频率为 70.45MHz     IC-728 IC-729 可以参考IC-725引出1st IF out
IC-735    的1st IF频率为 70.45MHz             引出方法点这里
ICOM7000的1st IF频率为 124.487MHz     引出方法点这里
IC-7200 的1st IF频率为 64.455MHz          引出方法点这里
IC725A   的1st IF频率64.455MHz         见使用安装说明里有
ic703      1st IF频率64.455MHz          引出方法点这里
IC-718和ic-78 1st IF 频率为64.455MHz    引出方法点这里
IC-R71  的1st IF频率为 70.4515MHz   引出方法点这里
IC-751A 的1st IF 频率为 70.4515MHz   引出方法点这里
IC-756pro3   的1st IF频率64.455MHz         引出方法点这里
IC-7600   的1st IF频率64.455MHz         引出方法点这里
IC-7410   的1st IF频率64.455MHz         引出方法点这里
IC-746   的1st IF频率69.0115MHz       引出方法点这里
IC-7100的1st IF频率为 124.487MHz      引出方法点这里
YAESU
FT-450 的1st IF频率为67.899 MHz 引出方法点这里
FT-747 (FT-80C)的1st IF频率为47.055 MHz    引出方法点这里
FT-757GX 1st IF out  47.060 MHZ               引出方法点这里
FT-817ND  的1st IF频率为 68.330 MHz   引出方法点这里
FT-857D 的1st IF频率为 68.330 MHz      参考FT897的
FT-897    的1st IF频率为 68.330MHz      引出方法点这里
FT-920 的1st IF 频率为68.985 MHz       引出中频方法点这里
FT-1000D 1st IF 73.62MHz
FT-1000MP 1st IF 70.455MHz
FT-2000   的1st IF频率为 69.450 MHz    引出中频方法点这里
FT-950   的1st IF频率为 69.450 MHz    引出中频方法点这里
FT-DX5000 的1st IF频率为 9MHz     引出方法点这里



KENWOOD
TS-590  的1st IF 频率为 73.095MHz   引出方法点这里
TS-480  的1st IF 频率为 73.095MHz    引出方法点这里
TS-430  的1st IF 频率为 48.055MHz
TS-50     的1st IF 频率为 73.045MHz   引出方法点这里
TK-80    的1st IF 频率为 73.045MHz
ts-450s/690s 的1st IF 频率为 73.05MHz   引出方法点这里




JRC 245/145 1st IF 70.455MHz
雷神152 JRC176 1st IF 70.455MHz
AOR AR3000a 的IF频率为 45.025MHz 引出方法点这里






































[ 此帖被BA5SBA在2019-01-18 23:20重新编辑 ]

http://www.hellocq.net/forum/read.php?tid=320147
Babel Fish 连接HD SDR 的一些基本操作和使用技巧
http://v.youku.com/v_show/id_XNTk3MzYyOTQ0.html

淘宝小店 http://shop107578303.taobao.com/?spm=a1z10.3.0.0.cuLaul
