交流一下用扫频仪调试天线. [复制链接]

会刊曾介绍用bt-3扫频仪调试天线的文章，说二十分钟即可调试好天线，文章提到用15米到20米的同轴馈线做测试专用电缆，一头接扫频仪的输出，另一头开路，检波探头测接口应有5个波形，但我用优质20多米的同轴馈线也只有2个波形，这是一个问题。
我测7mhz天线时，发现在该频率附近，波形明显变小，测10米天线时，这种现象却不是很明显，这与上面的问题有关相关呢？
我把橡胶天线直接拿来测，发现在工作频点上处于串联谐振，发生陷波现象，这现象倒可以用来调整拉杆天线，实践证明，随着拉杆天线伸长缩小，陷波频率也随着变化。

是不是用二机管做个连接盒？

它的原理我估计是这样的:天线与馈线在工作频率上呈谐振状态,为一纯电阻,在其它频率上呈现感性或容性,当扫频信号输入之时,在非工作频率上,将产生驻波,至于馈线芯线波形如何我想象不出,由于在工作频率上没有驻波产生,扫频仪将在该频率上显示很小的波形。这种方法直观高效,将大大提高修剪天线的效率，也可直接测出天线的工作频率和计算出驻波比。

天线在谐振频率上损耗了功率,所以图形下陷.
新出的扫频仪都附带swr测试选件

不要带着同轴电缆馈线测试，那样就不准了，直接测天线，不过那个bt3是75欧的，需要把机器里面的那个电阻改成50欧 就在机器输出口那里有个匹配电阻。

扫出的波形波谷处是串连谐振点。波峰是并联谐振点。

波谷处驻波最低

有没有注意几十米的电缆.它在此作为延时线.
如天线(负载)与延时线的阻抗一致是,并不能引起反射波.

那位朋友用过bt-12,我买了一台，还买了一个带标准50欧姆负载电阻的检波发射桥，不知道如何接到扫频仪de外检波接头上，向各位求教

可以调个大概，能提供天线调节修正的方向。值得注意的是国产的许多扫频仪输出是75欧的不是50欧的。

bt-3c是50欧的，频率0~300mhz。

bt-5a是75欧的，频率0.1~50mhz。

支持,顶！

内容来自[手机版]

刚刚弄了个1G的宽带RF扫频仪。没有说明书。
想用它来调整天线陷波器，可以吗？

学习下！

我没有看过会看，但我有bt-3，扫频仪的波形是表示电缆的特性，电缆越长波长越短，是有无数个波形尔不是2个5个，看到2个或者5个是电缆不够长，仪器没有调整好或者开关宽度不够，看驻波是看不到的是计算出来的，吸收点可以看到，带宽可以看到，其实很简单的，接上天线一下就可以看到，谐振点，没有什么稀奇的，

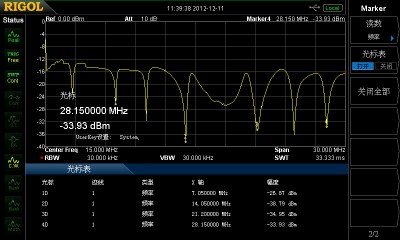

如果在室内用台式仪表，频谱仪相对合适一些。       R8天线的测试图

进来学习的。我是这样的。
