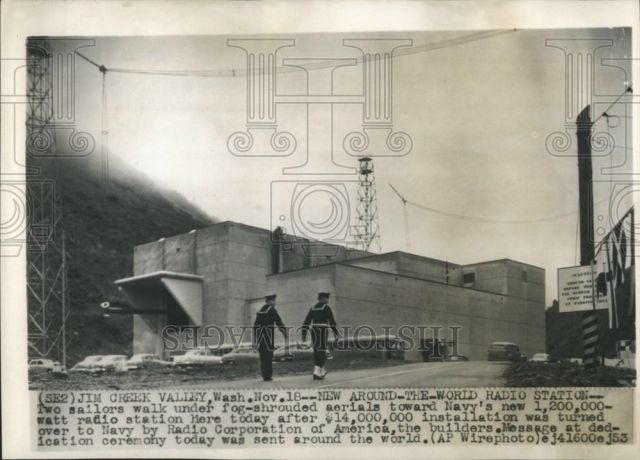

1952 年的新闻报道 -
“该发信机的天线由在谷底以上 2200 英尺高的山脉之间伸展的，由 10 根长度从 1.5 到 2 英里不等的长线共同构成。该套天线主振子在 12 座 65 到 200 英尺的钢塔之间曲折地分布在两座山的平行山顶上，这些天线的振子是由一根一英寸宽的37根钢芯磷青铜线电缆组成的。除了青铜部分的钢缆外，还需要大约在山谷上方的适当高度的，长达30英里的电缆。并且需要一条 5,000 英尺长的馈线将无线电站的射频能量馈入天线系统，因此山谷中还有 23 个额外的铁塔支撑这条线。拉伸这些电缆给天线系统的问题交给了西雅图的 Campbell-Atherton Construction Co. 和旧金山的 Pomeroy Electrical Contractors Inc.承包商。由于每根电缆承受 33 吨的张力，现有的起重设备无法使用。两台设计和建造耗资 37,000 美元的起重机都未能完成这项工作。
[ 此帖被bh5hyb在2021-10-07 13:24重新编辑 ]
回复
举报
分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
离线bh5hyb
注册用户
发帖
345
只看该作者 1楼 发表于: 2021-10-05
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 2楼 发表于: 2021-10-05

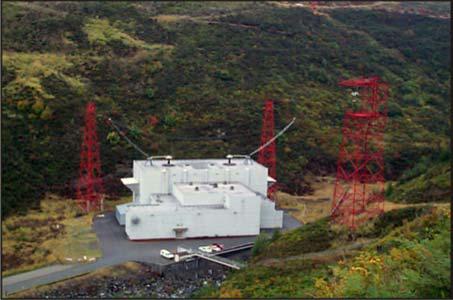

发射机机房与输电线
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 3楼 发表于: 2021-10-05

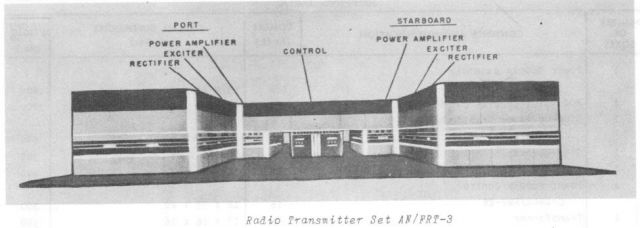

AN/FRT-3 发信机
[ 此帖被bh5hyb在2021-10-05 16:53重新编辑 ]
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 4楼 发表于: 2021-10-05

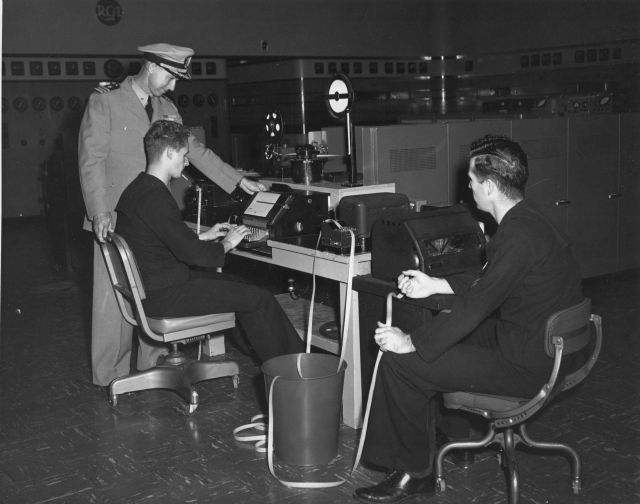

RTTY测试
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 5楼 发表于: 2021-10-05

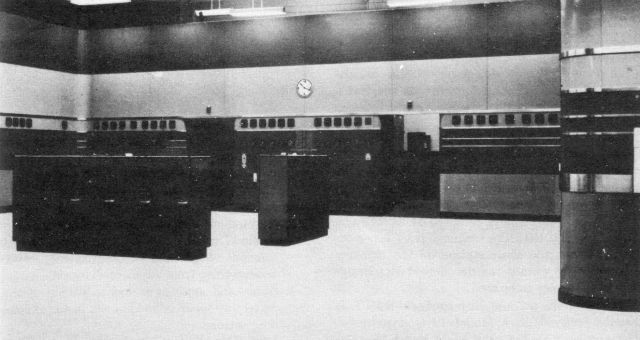

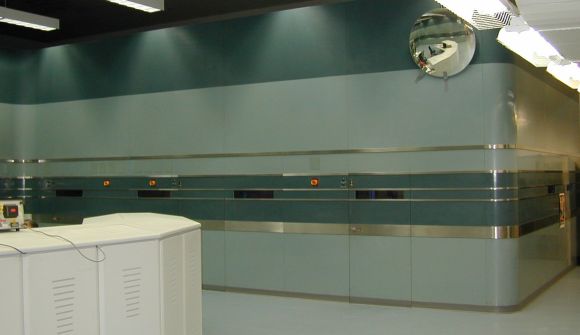

发射机机房
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 6楼 发表于: 2021-10-05

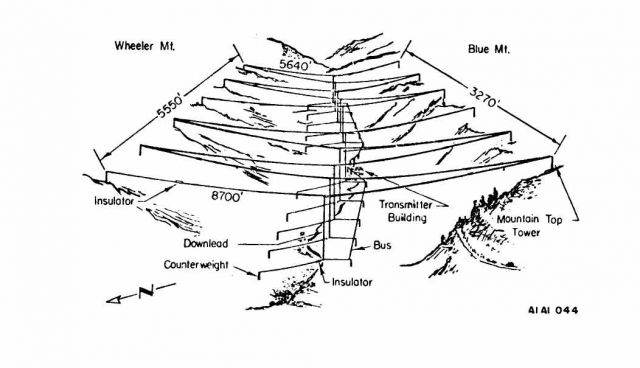

天馈系统图示
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 7楼 发表于: 2021-10-05
1953 年《生活》杂志文章 - “海军无线电的环球传输”
世界上最强大的无线电发射机可以将无线电信号传输给海上任何地方的船只。 58 年前，当马可尼发出世界上第一条无线信息时，微弱的传输信号只传到他花园的另一边。上周，美国海军用世界上最强大的无线电发射机发射了一条环绕全球的测试信息。几分钟之内，来自日本附近的一艘战舰、西太平洋的一艘航母和远在大西洋的一艘潜艇上迅速回复了消息。

这座巨型发射塔位于华盛顿喀斯喀特山脉吉姆溪谷，距西雅图 5 英里，该项目工程耗资 1400 万美元，耗资 6 年时间完成并改变了周围荒野的面貌。在那里，仍然有美洲狮和熊居住的地区，工程师们清理了 2000 英亩茂密的山坡，修建了 12 英里的通道，并为 48 名海军士兵及其家人建造了永久性住房。

由 RCA 设计和建造的大型电子设备消耗的电力相当于一个拥有 25,000 人口的城市。它的输出功率为 120 万瓦，是美国任何商业电台的 22 倍。
[ 此帖被bh5hyb在2021-10-06 12:06重新编辑 ]
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 8楼 发表于: 2021-10-05

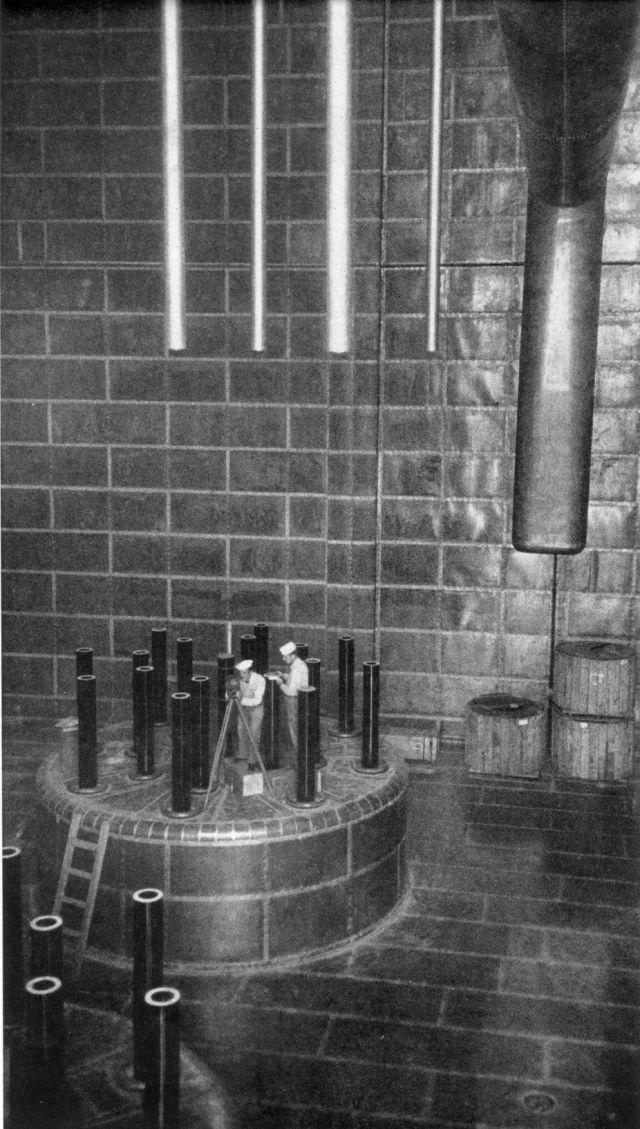

位于铜质墙壁内的，天线负载线圈的两个外壳之一，在其完工之前（测量参数时）被拍到。
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 9楼 发表于: 2021-10-05

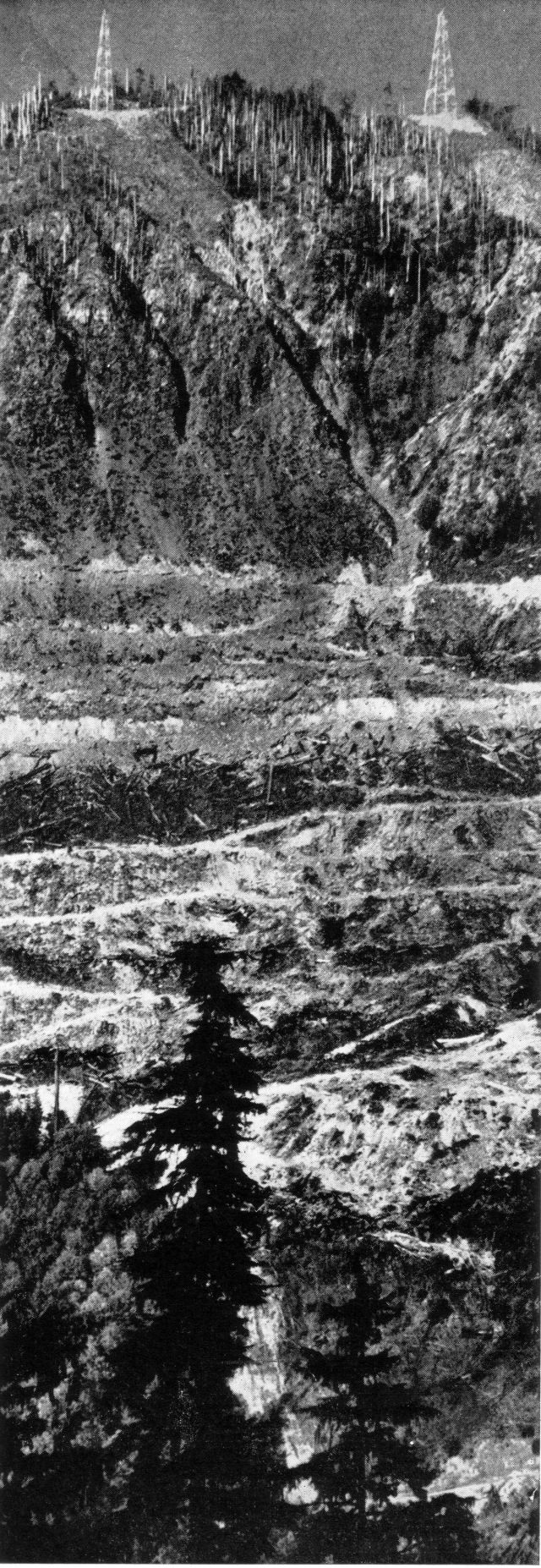

惠勒山（Wheeler Mountain）的陡坡从天线塔下降了 3000 多英尺，从那里清除了数千棵高大的道格拉斯冷杉。 沿着山边开凿出通路（中间）。 谷底下埋有 220 英里长的铜质接地线。
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 10楼 发表于: 2021-10-05

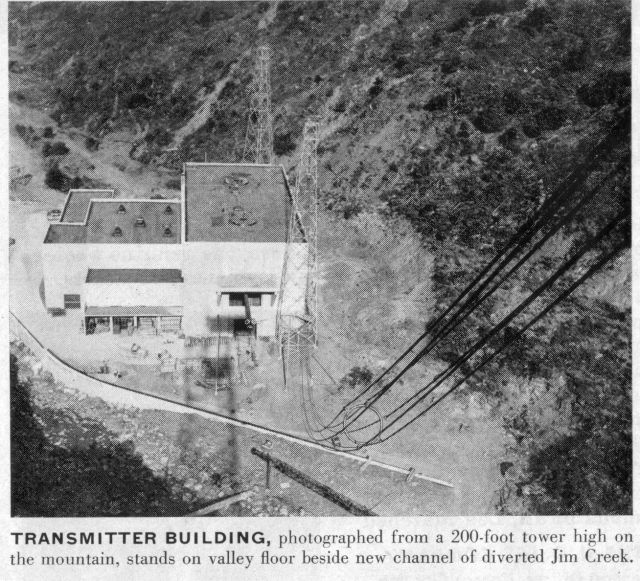

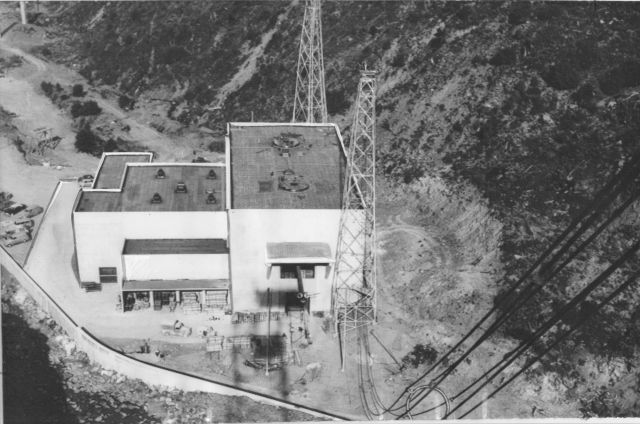

从山上一座 200 英尺高的塔上拍摄的，耸立在河谷谷底的发射机，这个位置靠近改道的吉姆溪的新航道。
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 11楼 发表于: 2021-10-05

第一条信息由海军上将罗伯特·卡尼口述，由无线电站的大卫·萨诺夫以CW形式发送。
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 12楼 发表于: 2021-10-05

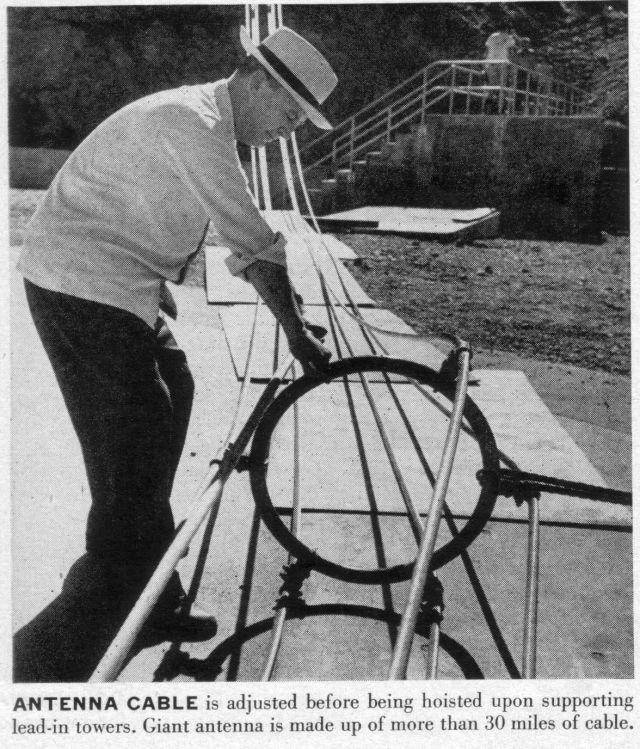

天线电缆在支撑引入塔上起吊前进行调整。 巨型天线由超过 30 英里的电缆组成。
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 13楼 发表于: 2021-10-05

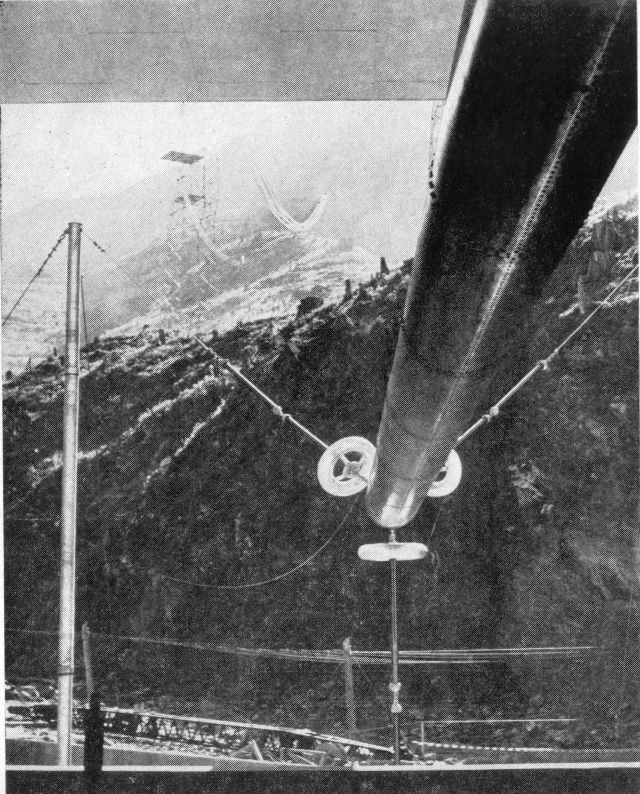

这根像枪一样的大铁管是：从天线到发射器大楼的 86 英尺长的馈线。 施工期间，参观现场的游客居然认为这根大管子是原子弹。
[ 此帖被bh5hyb在2021-10-05 15:43重新编辑 ]
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 14楼 发表于: 2021-10-05

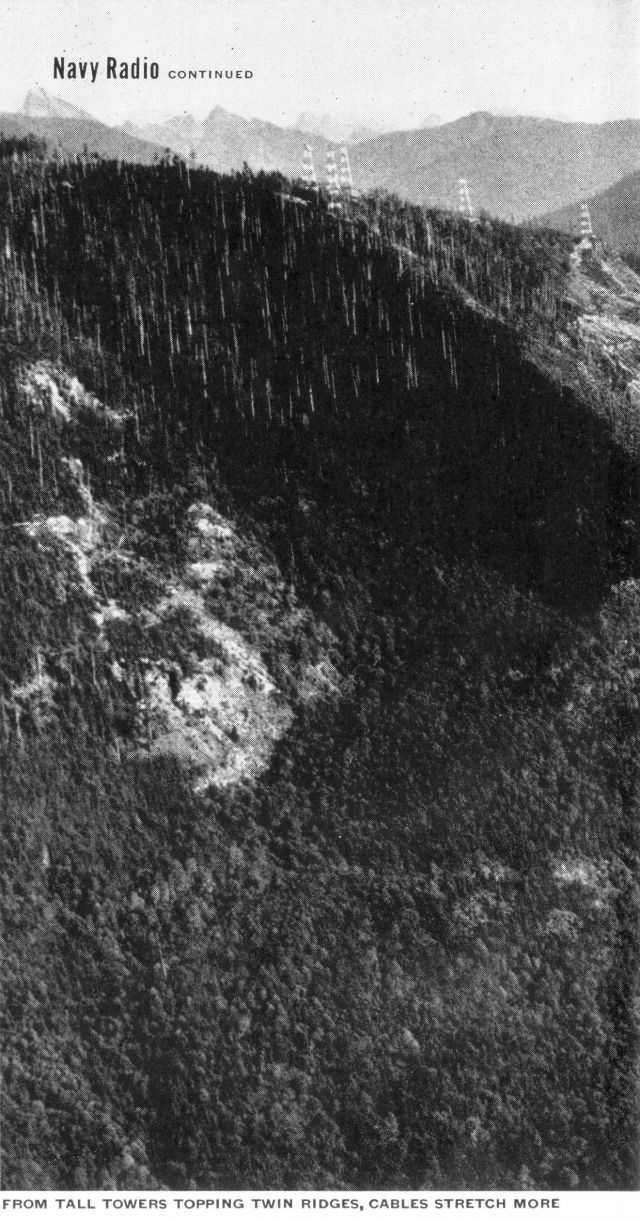

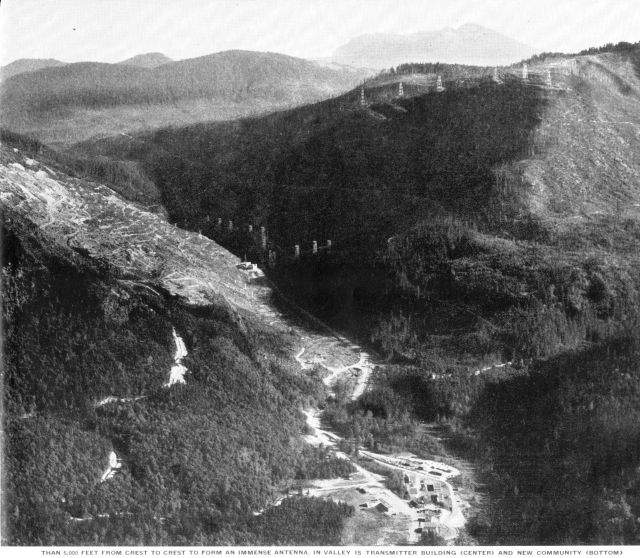

从位于双脊顶部的高塔，电缆从顶部延伸到顶部超过 5000 英尺，形成一个巨大的天线。
在山谷中是发射器大楼（中心）和新的居民区社区（底部）。
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 15楼 发表于: 2021-10-05
“海军强大的声音” 1954 年 3 月 船舶局杂志
船舶局采购的最强大的发射机
经过七年多一点的规划、设计和建造，船舶局已经完成了海军作战部长的任务，即采购一个大功率、低频（长波）无线电发射机，并选择一个地点，使用无线电立即向位于世界各地的所有海军作战单位传送信息。

1953 年 11 月 18 日，位于华盛顿州喀斯喀特山脉吉姆溪谷、西雅图东北 55 英里、普吉特海湾内陆 20 英里的 1,000,000 瓦无线电发射机投入使用。它是世界上最强大的无线电发射机，其输出功率是任何现有军用发射机的两倍多，并且是美国任何商业无线电台的 20 倍。

Jim Creek 发射机在VLF的频率工作，它可以向海军部队或在七个海军作战指挥部中的任何一个海军作战单位发送无线电信号。并且这些信号将渗透到水面以下。巡航的潜艇也能够接收。
[ 此帖被bh5hyb在2021-10-06 12:09重新编辑 ]
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 16楼 发表于: 2021-10-05

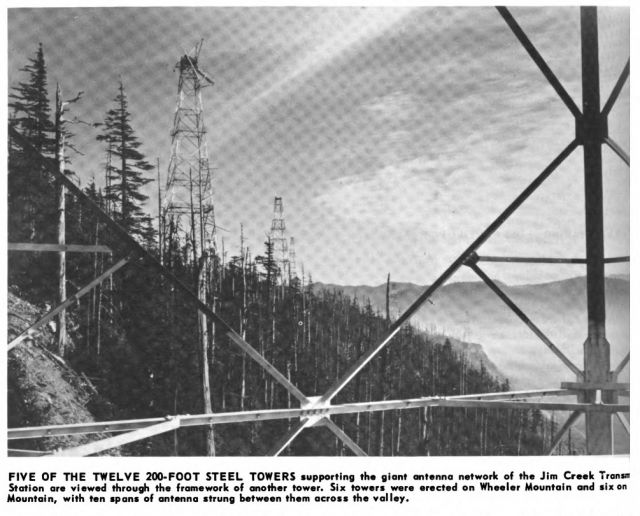

支撑吉姆溪发射站巨型天线网络的 12 座 200 英尺钢塔。这些钢塔中有 5 座可以通过另一座塔的框架进行观察。总的来说 惠勒山上有六座塔，蓝山上有六座，塔之间有十跨天线跨过山谷。
[ 此帖被bh5hyb在2021-10-06 12:09重新编辑 ]
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 17楼 发表于: 2021-10-05

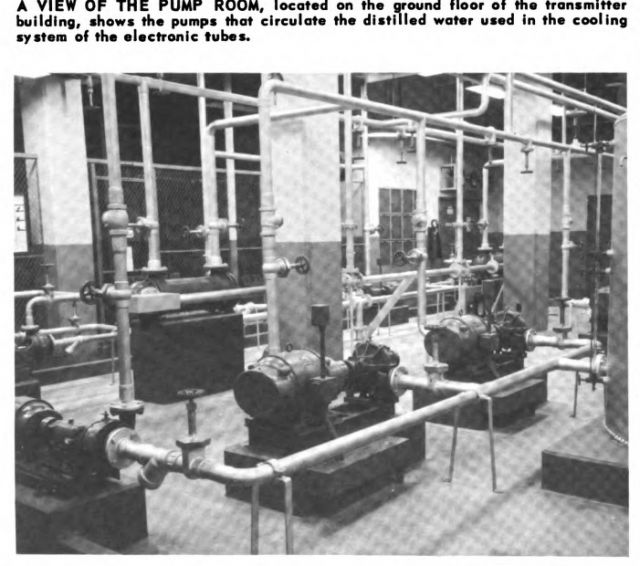

位于变送器大楼底层的泵房。它显示了循环冷却中使用的蒸馏水的泵。（水冷系统）
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 18楼 发表于: 2021-10-05
普吉特海湾地区的环境选择
尽管经常发生磁暴和电离层干扰，该发射器还可以确保可靠的北极通信。高功率和极低频（VLF超长波)的结合意味着，QRM，QRN和多径传播的影响将会远小于通常使用的高频（短波）。它还将克服那些没有足够接收天线系统的船只，特别是潜艇和小型水面舰艇的缺陷。现在，任何独立作战的海军部队或执行战斗巡逻任务的潜艇都可以及时收到作战命令和信息。

该设施的规划始于第二次世界大战结束时，当时人们认识到海军通信系统不足以支持全球海军作战部队的任务。 1946 年 3 月，CNO 建议船舶局需要现代化的大功率、甚低频（超长波）设施，这些设施特别适用于远西和北太平洋地区。同年 7 月，CNO 进一步要求该局调查普吉特海湾地区作为此类设施的可能位置。同时，该局还受 CNO 的指示为该设施设计和采购了一个 100 万瓦的发射机。

一个月后，该局启动了广泛的实地勘探调查，以在普吉特海湾地区找到一个满足基本工程要求的地点。这些要求包括使用跨山悬链线型天线，并将其串在高度近似相等的两个山峰之间，天馈系统的中间谷底至少比山峰低 2,000 英尺。
[ 此帖被bh5hyb在2021-10-07 13:25重新编辑 ]
回复
举报
离线bh5hyb
注册用户
发帖
345
只看该作者 19楼 发表于: 2021-10-05
无线电站台的供电系统
另一个必须考虑的因素是大容量电源的可用性。因此必须找到一个位置，不仅可以提供令人满意的后勤电力支持，而且可以在发生战争时提供最大程度的安全保障。另一个要求是该区域的接地电导率接近理想，这是此类系统所需的接地网的必要条件。

在完成完整的电子测试后，Jim Creek 的站点最终被选为从技术和物流角度来看都提供最佳位置。 1947 年 7 月，CNO 同意该局的建议，并要求船舶局和船坞和码头局加快这一重要项目。

1949 年春天，发电站在该场地开始建设，这是一个占地 725 英亩的山区峡谷区。工程师们用了将近一年的时间从山谷斜坡上切割数千棵道格拉斯冷杉。这么做的原因，除了消除森林火灾的可能性之外，也能够提高发射机效率，因为树木往往会大量地吸收天线辐射的能量。
[ 此帖被bh5hyb在2021-10-07 13:26重新编辑 ]
