RTTY(电传打字[拐妖勾三]报)模式简介 [复制链接]

上一主题 下一主题
离线m6sig

发帖
3311
只看楼主 倒序阅读 0楼 发表于: 2020-12-15
在这个 FT8 等 WSJT 模式占领空中的时代,有人喜欢 CW 通联,因为那是一门艺术。而在历史上,另一种模式也同样古老,那就是电传打字[7193]报,TTY。二十世纪三十年代,人们将传统的幻线电传发展为载波电传并通过无线电波传输,变成了 RTTY 模式,全称 Radioteletype。

首先在有线[7193]报中出现的它已有超过百年的历史。相信一些拥有本世纪上市的商业量产的业余无线电短波收发机的朋友都会在说明书中看到过这种模式的操作的章节。在个人计算机出现前,业余无线[7193]爱好者们假如希望操作 RTTY 模式往往需要自备电传打字电[1032]机,无论是笨重嘈杂的机械式电传机还是全电子式的,造价都比较昂贵。但随着电器小型化集成化等技术的发展,不仅电子计算机进入了千家万户,一些业余无线电台厂家也都开始在收发机中加入 RTTY 终端接口。

先上硬道理:
业余无线电通用的 RTTY 模式默认使用国际电[1032]字母表第2号,即 ITA-2 编码。但由于极少仅仅支持 ITA-2 码的软件,目前常见的 fldigi、Digital Master 等支持 RTTY 的 AFSK 操作软件使用的都是美国标准电传码,其字母字符集与 ITA-2 码一样,但是符号字符集有区别。关于电传打字[7193]报的历史,可以参考在下的帖子:https://www.hellocq.net/forum/read.php?tid=347264

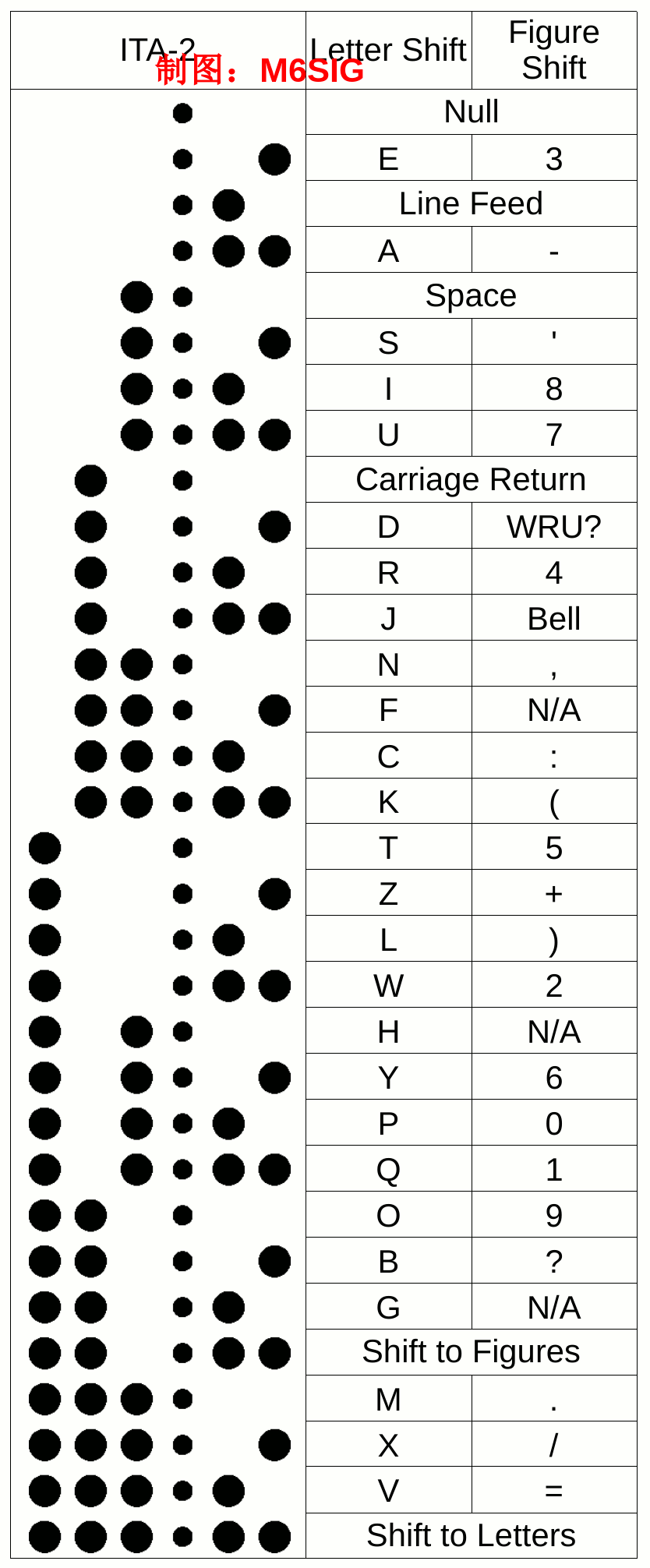

在这里附上 ITA-2 码表,以防不测:

另外,国际电信联盟关于 ITA-2 的定义在 ITU-T S.1 建议书以及 ITU-R M.625-4 建议书等官方文件中均有收录,可见并非业余业务/卫星业余业务独创专属,供大家参考。

或许上述码表图片乍一看会让人不明不白,而且上面的电传历史贴有提到:在一百年前,机械电传机发明的时代,五位表示一个字节的工程量已经较大,再多了不利于推广。那就涉及到字符集转换符的使用问题。在此举例说明会更直观些:
字符集转换符是按需在相应的字符的前面插入,比如:

前面发的是字母,CQ空格CQ空格CQ空格DE空格BA
然后到了这里接下去是要发数字了,需要切换字符集了,于是发一个 FIGS
然后是数字 7 自己对应的码
然后到了这里接下去是要发字母了,字符集得切回去了,于是发一个 LTRS
然后继续发字母对应的码 CK空格BA FIGS 7 LTRS CK空格BA FIGS 7 LTRS CK空格PSE空格K
连起来就是:CQ空格CQ空格CQ空格DE空格BA FIGS 7 LTRS CK空格BA FIGS 7 LTRS CK空格BA FIGS 7 LTRS CK空格PSE空格K

ITA-2 的纸带就是:

实际运用中,无论是电传终端机还是电脑软件,都会在设计上自动处理相关的符号。如无特殊要求,往往不需要操作员手工键入这些操作符。

与幻线[7193]报一样,RTTY 模式在表示每个字节之字符的 5 位[7193]码的前面加上一个单位长度,即 1 位的空号作为起始位;并在末尾加上一个半的单位长度,即 1.5 位的传号作为停止位。因此,每个字节完整发送的长度是 7.5 位。至于每一位(我国部分地区又称作位元)的时间长度,为每秒码率的倒数。

信号在空中是:
起位 第一位 第二位 第三位 第四位 第五位 止位

如此循环往复直到一次发完即可,中导孔不用发,只是用于给电传机的齿轮拖着纸带走,至于电传机在这个齿轮上做什么文章用于同步还是怎么样就跟纸带没关系了。况且我们现在都使用电脑软件、数据模式的便携式终端或者电台自带的 RTTY 终端来进行操作,纸带已经淘汰了。本帖子展示纸带只为说明之用。




说完编码,再说说操作。今天,业余无线电[1947]好者们操作 RTTY 模式,可用两种方法来实现:AFSK 操作法以及设备自带终端直接运用法。后者请参考电台说明书,在此不作介绍。

无论是电脑声卡通过隔离手段避免强信号进入电脑烧坏元器件而连接电台音频收发接口,确保隔离的前提下使用电台内置的电脑声卡;还是使用终端设备代替电脑直接收发音频信号——AFSK 操作的介绍请参考相关帖子,与其他 AFSK 操作一样,自己的信号就是自己的脸面,操作时需要注意避免过度调制,将输出到电台的音频音量降至电台经校准的 ALC 指示显示到零。更多 AFSK 操作的注意事项这里不再复述。

RTTY 模式,是一种使用两个不同一高一低的频率分别代表传号和空号的频移键控模式,传号与空号之间的频率差称为频差,每秒传输的码数称为码率。业余无线电短波通联中,常见的配置为:
传号的频率高于空号的频率,频差为 170Hz;
码率为 45.45 Baud。


一些较老的 RTTY 模式专用 AFSK 操作软件里,往往会定死了空号频率比传号高的情况,由于单边带 SSB 模式的特征,将收发机设为 LSB 模式即可。一些朋友会有疑问,为什么以前总是 LSB,现在都是 USB 了。其实是电脑软件的问题,反正到了空中,传号频率比空号高即可。软硬件配合实现了就是了。还有的朋友会疑惑为何老式的软件会将传号定死在 2125Hz、空号定死在 2295Hz 上,那是出于发射的信号干净的原因,大多数电台配有音频过滤电路,将输入音频高于 3000Hz 的部分过滤掉,那样就不会有音频信号的高次谐波发射到空中。但只要 ALC 读数为零,一般不会有这方面的问题。因此现在的 fldigi、Digital Master 等软件都可以在音频通带内随意选择收发的音频频率。

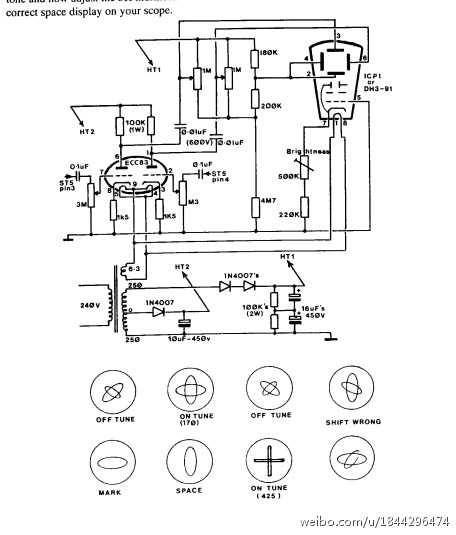

说到可以随意选择收发的音频频率,就会涉及到一个通联的时候频率对不对得准的问题,无论是鼠标在屏幕上点不点得准导致的,还是 VFO 漂移导致的,如何知道对不对得准呢?老式无线电传打字机配有一个叫 RTTY Cross,或叫 RTTY 十字的显示装置,示意如下图:

当对准以后,空号和传号交替会在小窗上画出一个十字来。频率稍微不对,这个十字的横竖都会是歪的。

电脑软件中也有这样的显示,如图:
Digital Master:


fldigi:

无论是 Digital Master 还是 fldigi,当然,MMTTY 也是有的。

作为超过百年历史的模式,使用编码为国际标准编码,不存在蓄意模糊、隐藏传输的内容的问题。欢迎各位朋友尝试,在新潮 FT8 模式之外的各种数据模式!它们都有各自的特点和魅力!期待空中相遇!
