XDT-PA100短波功放 搭配QRP机器的100W功放 [复制链接]

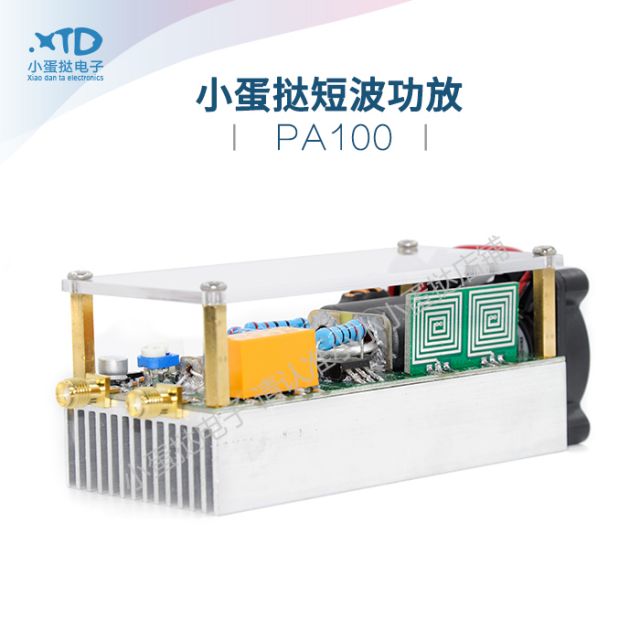

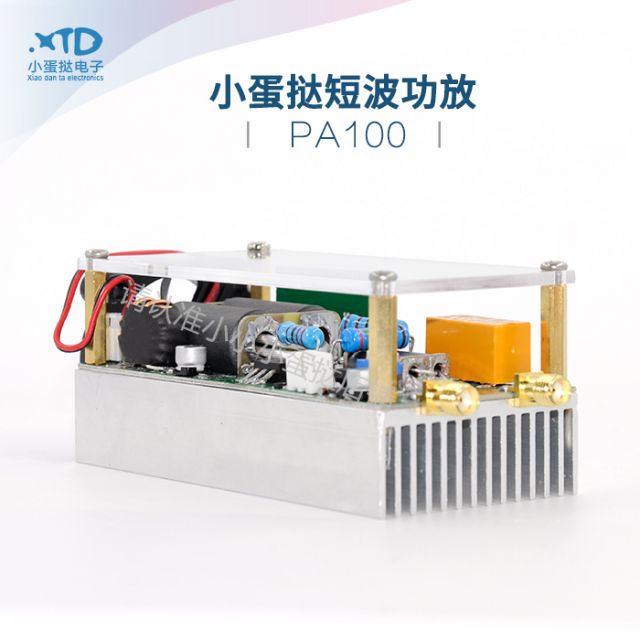

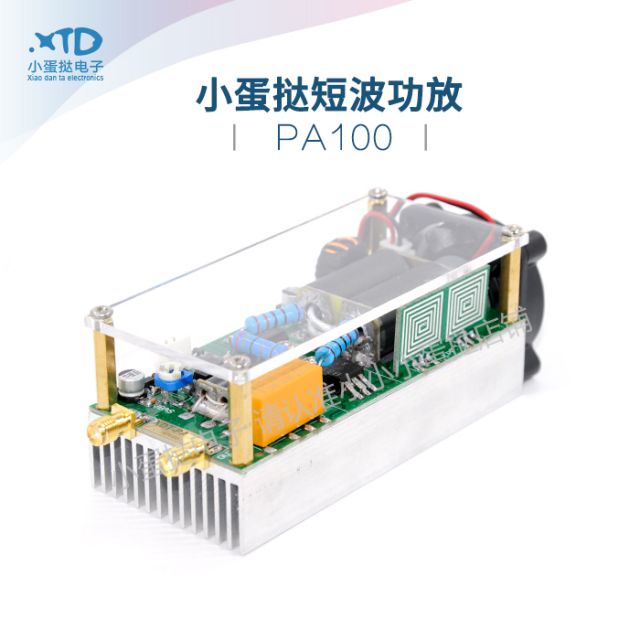

XDT-PA100是一款使用场效应管的固态短波功放，适合在野外搭配QRP机器、小型化SDR机器使用。
特点：
u  驱动功率5W，输出功率达100W，40米13.8V供电时。
u  体积小巧、轻便，仅长110mm，宽50mm，高40mm，重量230G。

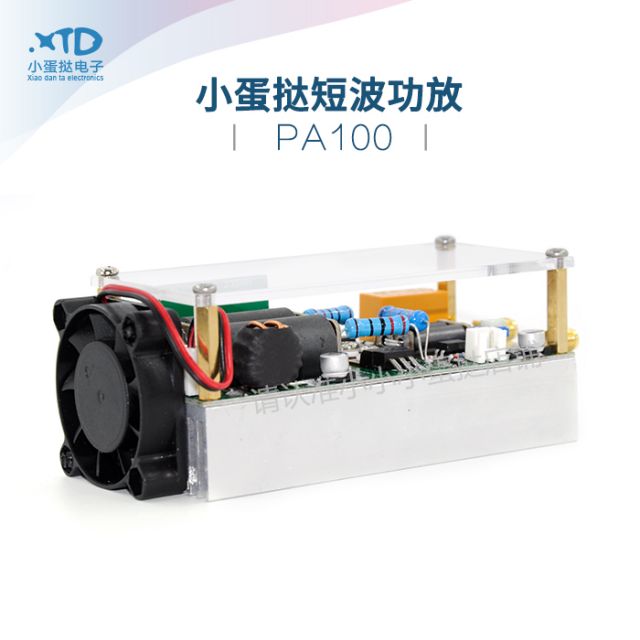

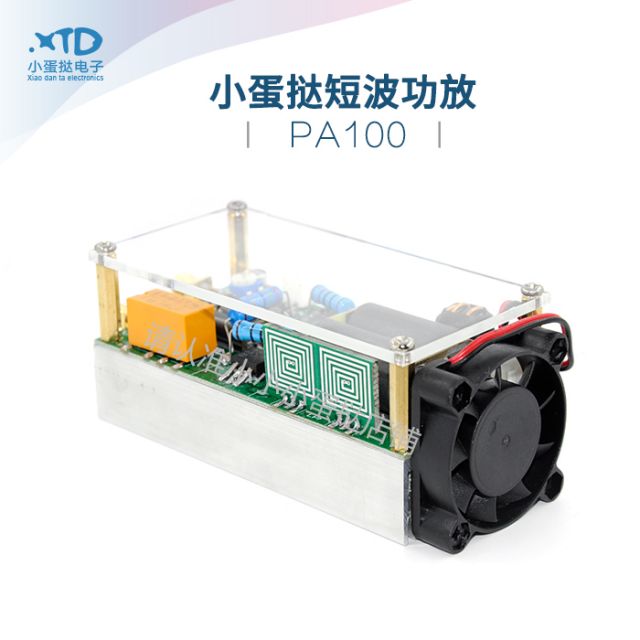

u  带静音散热风扇，强制散热，保证不带来噪音。
u  带收发切换，功放不工作的时候是直通。
u  内置5阶低通滤波器。

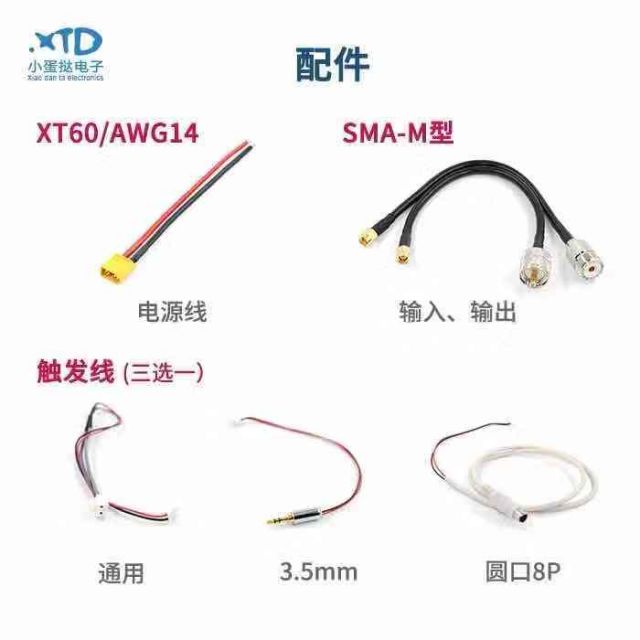

u  使用XT60供电接头，保证电流充足。
u  配有优质输入、输出转接线。
u  配有链接电台的触发线。
u  带透明亚克力外壳，硅胶机脚垫。
u  优质双面沉金PCB，优质代工厂SMT生产。

参数：
频率范围：3～30MHz
支持模式：A1A（CW），J3E（SSB），A3E（AM），F3E（FM），F7M（C4FM），F1B（FSK）
供电电压：DC 12V～18V
供电电流：待机0.2A，发射12A
输入驻波比：＜2.0 : 1
输入、输出阻抗：50欧（±10%）
直通损耗：优于0.5dB
功率增益：优于15dB（±2dB）
最大输入功率：10W
最大输出功率：输入5W，频率<21MHz，供电14.8V =100W
              输入5W，频率>21MHz，供电14.8V =70W
低通滤波器频率：33MHz（-6dB）
谐波输出：优于-50db（偶次）、优于-30dB（奇次）
杂散抑制输出：优于40dB
输入、出接头：SMA-K
外形尺寸：110长、50宽、55高（不含突出物）
重量：350G（毛重）
工作温度：0-50℃
储存温度：-20-70℃
储存湿度：优于55%
PTT触发电平：+VCC-2V（低触发）、GND+5V（默认高触发）
PTT触发电流：2ma
警告：输出禁止开路，短路，禁止驻波比2.5以上








联系方式：
QQ群：928739128
淘宝搜索：小蛋挞功放

XDT-PA100使用说明书

使用说明书 XDT-PA100使用说明书.pdf (3420 K) 下载次数:84

逛淘宝的时候无意中看到过

第一，价格。第二，内俩管子的价格。

第一，价格，第二低通是一个吧，没有分波段低通对吧

应该分波段配低通

BG3UBC:逛淘宝的时候无意中看到过 (2019-10-31 20:20)

谢谢支持

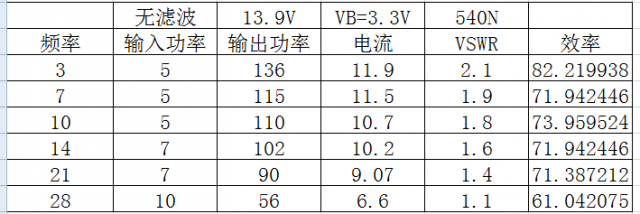

输出功率，效率实测。


BH4rrg:应该分波段配低通 (2019-11-01 08:01)

为了轻量化，微型化，是在无法容纳更多继电器了，这是一个折中的选择。如果野外比赛用，可以加上带通滤波器，效果更好。谢谢支持

顶顶，支持支持

手掌机,个头很小.

淘宝看到过，当时是268元
看着像minipa-100改用minipa-70的to220封装开关mos管，irf530n、540n之类开关管阻抗特性不行，随频率变化大，还是用rf专用管吧
说明书的“*重要提醒”部分最好加一句：在未接低通滤波器之前，请勿将此放大器连接到天线

BH4XDZ:淘宝看到过，当时是268元
看着像minipa-100改用minipa-70的to220封装开关mos管，irf530n、540n之类开关管阻抗特性不行，随频率变化大，还是用rf专用管吧
说明书的“*重要提醒”部分最好加一句：在未接低 .. (2019-11-05 21:31)

谢谢关注，以前价钱是旧版本的测试机搞的限购促销活动，已经售罄。目前是新版本的机，比旧版本的有很大提升，有滤波器，而且性能非常好。对别人产生干扰的设备我们不会做，请放心。你的键盘很好，打字很快，期待你的试用。

双11功放优惠券 https://taoquan.taobao.com/coupon/unify_apply.htm?sellerId=478946113&activityId=7be37fa110ce41aa8781902e6f972b9b
双11店铺优惠券https://h5.m.taobao.com/cm/fission-coupon.html?sellerId=478946113&token=4e6d1afb0fff045ac2d3cf28011043afde1357e817bfd92017874b5629ee5b422463befdbed5a38c846af86f40f1f5fa&couponType=0
优惠券 https://taoquan.taobao.com/coupon/unify_apply.htm?sellerId=478946113&activityId=91843ccd40e64b79921f550c59a17769

有没有互调指标？

淘宝页面搞得很花哨，笔记本都看不全，看着不舒服就不看了

求实测奇次谐波

双12优惠券1  https://taoquan.taobao.com/coupon/unify_apply.htm?sellerId=478946113&activityId=34cc5a1998644e26b81ccdb07e88d594 双12优惠券2  https://taoquan.taobao.com/coupon/unify_apply.htm?sellerId=478946113&activityId=d63404bba1904afe8772de169066cd00 双12优惠券3  https://taoquan.taobao.com/coupon/unify_apply.htm?sellerId=478946113&activityId=13786fd5d8914528ba815c44980d07b0

测试视频：   https://www.toutiao.com/item/6759023602172953101/

希望能提供双音三阶互调和满功率谐波测试的频谱图
