求安康姆icom-m710使用说明书 [复制链接]

上一主题 下一主题
离线BG5CNA

发帖
1984
只看楼主 倒序阅读 0楼 发表于: 2019-03-10
求安康姆icom-m710使用说明书,请有的师傅发上一文.十分感谢.
浙江省宁波市奉化区自来水总公司(南山路1—6号)
邮编:315500
呼号BG5CNA 陈富国
信箱:BG5CNA@163.com
离线bh7iq
发帖
270
只看该作者 1楼 发表于: 2019-03-10
功率十足的机器
离线bg4icj
发帖
47
只看该作者 2楼 发表于: 2019-03-10
ICm710简易操作说明
附件: ic m710 中文资料.txt (23 K) 下载次数:58
vy73!bg4icj
13791162380 bg4icj@163.com
离线深圳上尉
发帖
8652
只看该作者 3楼 发表于: 2019-07-02
ICOM IC-M710使用说明

一、前面板说明:
1、 MICROPHONE:麦克风插座,插入随机配备的麦克风或插入另配的头戴式麦克风。
说明:不插麦克风时喇叭无输出。
2、 POWER:电源开关。
3、 SPEAKER:喇叭开关。
4、 DIMMER:显示亮度开关,背景灯开关。
5、 VOLUME:音量控制电位器。
调节音量大小,如下情况时喇叭不能输出声音:
1) 麦克风没有插上;
2)喇叭开关打开;
3)SQL开关打开时没有接收信号。
6、 GROUP:通道组旋钮;以每步20个通道选择用户通道和ITU通道。
说明:一些版本没有ITU通道。
7、 TUNE:天线调谐器开关;调谐连接到天线的调谐器开关。
只有当天线调谐器上连接有象ICOM AT-130/E才能使用;使用宽带天线时不用此开关。
说明:当在设置方式选择“自动”时,不需要使用此开关。
8、 CHANNEL:通道选择开关。
★在用GROUP通道组选择器选择的通道组内选择通道,用户通道用CHANNEL能从1到160选择,而不必用GROUP旋钮。压CE键后(显示屏上显示◣)可改变操作频率,但用此方法不能编程。
9、 FUNC:功能开关。
压FUNC开关后,激活以下开关的第二功能:
1) RESET:当连接象DSC那样的终端时,要关闭终端不由它控制时用此功能。
2) SQL:开始或停止扫描功能。
3) RX:设置射频增益。
4) TX:设置发射功率。
5) CE:编程通道名。
说明:所获得的功能取决于所用电台的版本。
10、CLARITY:清晰度控制旋钮。
调节接受频率漂移,使接受的信号更清楚,可调节范围±150Hz。
11、软键盘:
1) RX:直接频道选择时,置入选择的频道号或频率。
★存储接收频率进入用户所选频道方法如下:
压CE键,显示屏上显示◣,通过键盘输入所需要的接收频率,按下RX键并保持1秒钟。所输入的接收频率就存储在所选频道。
按FUNC键后,按RX键来调节接收机的射频增益,以增减接收灵敏度。
2) TX:存储发射频率进入用户所选频道方法如下:
按TX键,显示屏的TX字符闪动,再按CE键,显示屏上显示◣,通过键盘输入所选发射频率,然后,按下TX键保持1秒钟,所选频率就存储了。
按FUNC键后,再按TX键选择发射功率。
3) CE:在频道和频率间转换。
当选择频率输入时,出现◣符号。当出现◣符号时,可用键盘或CHANNEL来改变频率;当输入数值时,可用CE键删除以前输入的数值。
在编程状态下输入频道名,先按住FUNC键,然后改变频道号。
4) CH/FREQ:在频道指示和频率指示间转换。置入“—”作为ITU单功频道。
5) 1、2、3……到0键:当◣符号不出现时,可用多到4、5位数输入频道名;当◣出现时,用多达6位数输入频率。
12、SQL:静噪开关。当接收机没有信号时,静噪开关功能用来抑制噪声;只有当接收到的信号中包含声音信号或FSK信号时静噪才打开。
按FUNC键后,再按SQL键能开始或停止扫描功能。
13、NB:噪声消除开关。NB打开时,可以消除象发动机点火引起的脉冲类型的噪声;NB功能打开时屏幕上显示NB字符。
14、AGC:自动增益控制开关。当接收信号弱时,临近有强信号干扰时用AGC功能;当AGC功能打开时,屏幕上显示AGC字符,平时是不用此功能的。
15、MODE:方式开关。选择临时频道的运行方式;可获得J3E(USB)、H3E、J2B(AFSK)、FSK、R3E和A1A(CW)方式。当改变频道时,临时频道被清除。
16、TX FREQ:发射频率开关。当按下TX FREQ时,显示发射频率并打开静噪,检查和监视发射频率。
17、2182Hz、RESET:选择2182HZ和复位开关。选择频道0(2182HZ遇难紧急呼救频率)。当选择频道0时,用频道选择器不行,只能按下此开关。当外部控制器连接(如DSC终端)时,按此键后,忽略外部控制器,优先使用前面板开关。
18、ALARM:报警开关。从喇叭中发出一个遇难报警信号,当和TX FREQ开关一起按下时,发出遇难报警信号。

二、选择频道:
本电台有160个频道和ITU频道。按CH/FREQ开关可在频道指示和频率指示之间选择,当选择频率指示时,用CHANNEL钮只能让显示区显示该频道的频率,此时频率是不能改变的;要想改变该频道的频率,按CE键,在显示区显示◣。说明:频道名出不出现根据设置方式不同而定。1、 道选择器来选择频道:电台有两个大的选择器:GROUP和CHANNEL选择器。GROUP选择器以20个频道为增量改变频道和选择ITU频道组。而CHANNEL旋钮选择具体的某一个频道。    1) 确信显示屏上没有显示◣符号。    2) 转动GROUP旋钮来选择希望的频道组。 3) 转动CHANNEL旋钮来选择希望的频道。2、 用键盘来选择频道:用键盘可快速的选择频道。    1) 确信在显示屏上没有显示◣符号,如果显示◣符号,按CE键使之消失。    2) 用键盘键入希望的频道号。当输入频道1—160可选择一个用户频道(最大数可能被限制)。当频道数高于401,则选择ITU SSB频道(一些版本不能获得)。当高于4001,则选择ITU FSK频道(根据设置方式来决定)。★键能用来选择ITU单功频道。    3)按RX键来确认置入的频道。3、 扫描功能(一些版本没有这个功能):电台有自动改变频道和频率的能力,即扫描功能。有三种扫描功能以满足用户的需要。在用户频道中或在ITU频道组中可在5个频道中进行扫描。如:在CH1—CH5或在CH156—CH160中扫描。在用户频道CH159和CH160之间用编程的频率进行扫描(在频率范围内);当静噪关闭时扫描最快,当静噪打开时扫描最慢。分频道扫描和频道恢复扫描----频道扫描当发射时便清除扫描;频道恢复扫描为当在扫描中发射后停止30秒后又开始扫描。★ 在设置方式中进行扫描方式设置。扫描操作方法:    1) 用GROUP和CHANNEL选择器选择希望的频道,或用键盘和CE键直接进行选择,对于编程扫描不需要这个操作。    2) 如果选择编程扫描,按SQL键关掉静噪功能。    3) 按FUNC键,然后按SQL键来启动扫描。4) 重复步骤3停止扫描,转动CHANNEL旋钮或其它键也能停止扫描功能。

三、选择频率
电台有0.5到30.00MHz、以100HZ的分辨率满复盖的接收能力,接收频率能临时改变,发射频率独立于接收频率改变。说明:置入的频率可用于临时接收(发射频率不能改变),一但改变频道,置入的这个频率即被清除,因为这不是频率编程。1、 用CHANNEL选择器: 1) 选择在你想接收的频率附近的频道。    2) 按CE键选择频率方式,此时显示屏上显示◣符号。    3) 旋转CHANNEL选择器来改变频率。    4) 按CE键清除置入的频率,返回以前的频率,此时◣符号不出现,以前的频率或频道名出现。说明:当显示屏上没有◣符号出现时,频率不能改变。当显示屏上有◣符号显示时,频率能改变。2、 用键盘:注意,通过按RX键能置入用户频道或ITU单功频道。然而,当置入频率后,按RX键并保持后,这个频道以前编程的内容将被清除并不能恢复,因此键盘置入频率只能用于剩余的空频道上。    1) 选择没有存储的频道作为一般的有效使用区(空频道),没有编程的频道作为有效使用区,频道名不出现。    2) 按CE键选择频率方式。    3) 用5—6位数键入希望的频率。4) 按RX键来确认键入的频率,不要保持按RX键多于0.5秒,否则这个键入的频率将编程进入这个频道。

四、发射
1、 发射频率的检查:如果差频通讯,显示屏上显示DUP,再这种情况下,发射前应当先检查发射频率,以免干扰其它电台。按TX FREQ开关来监视发射频率,当按下TX FREQ开关的同时显示发射频率。2、 发射功率的选择:IC-M710电台有三种功率选择,高功率适合长距离通讯。说明:低功率设置影响除紧急呼叫频道CH0以外的所有频道,一些版本的电台只有两种功率选择,在这时1便是60W。    1) 按FUNC键,然后按TX键调出射频功率显示。    2) 旋转CHANNEL旋钮来选择电台的输出功率:3是高功率(150W),2是中 功 率(60W),1是低功率(20W)。    3) 按FUNC或CE键返回以前的显示。
五、接收
1、 静噪功能:这个功能检测有声音的信号,是不想要的信号被禁止,以在待机状态下没有杂乱的声音,但需要接收微弱信号时,应把静噪置OFF位置。按SQL开关打开静噪(ON),此时显示屏显示SQL,再按一次即可关掉静噪功能(OFF)。2、 噪声掩盖功能:噪声掩盖功能可减小象发动机点火引起的噪声。噪声掩盖功能可能使强信号变形,在这种情况下应把噪声掩盖功能关掉(OFF)。按NB开关打开噪声掩盖功能(ON),此时显示屏显示NB,再按一次关掉噪声掩盖功能(OFF)。3、 AGC(自动增益控制):AGC功能使接收增益根据接收信号的强度自动调节,AGC功能能避免强信号畸变,以获得恒定的输出电平。当接收临近有强信号或噪声的微弱信号时AGC功能要减低灵敏度,再这种情况下应关掉AGC功能。按AGC开关来激活AGC功能,此时显示屏显示AGC,再按一次关掉AGC功能。4、 设置射频增益:接收机的射频增益可用射频增益设置来调节,当接收强信号时,可减小射频增益来去掉不需要的弱信号,通常,AGC功能根据接收信号的强度来减小射频增益去掉这些弱信号;然而,在没有信号期间,这些弱信号可能听见,这种情况下,射频增益设置是有用的,设置射频电平在刚好能听见想听的信号为止。    1) 按FUNC键后按RX键调出射频增益设置。    2) 转动CHANNEL旋钮到希望的射频增益上,可是0—9;S表示最小的容许电平。    3) 按FUNC或CE键退出射频增益设置。5、 CLEARITY(清晰度控制):从其它电台接收的信号可能有微弱的频率差,如果电台发射的频率有微弱的漂移,这种情况下只能用清晰度控制钮来调节。调节CLEARITY旋钮使接收的声音有所改进。

六、频率编程
IC-M710电台有多达160个用户编程频道,每个频道名可多达7个字符。    说明:ITU单功频道能作为用户编程,然而发射频率不能编程(不需要编程)。1、 接收频率的编程    1) 选择希望的频道作为用户频道进行编程,频道1—160均可编程。    2) 按CE键选择频率方式,此时显示屏显示◣符号。    3) 用键盘置入具有5—6个数字作为要用的频率,或者用CHANNEL旋钮来改变频率。    4) 要改变运行方式,按MODE开关一次或多次改变到希望的方式上。    5) 按RX键并保持1秒钟就完成接收频率的编程。2、 发射频率编程(一些版本没有此功能)    1) 选择希望的频道来编程。    2) 按TX键,此时显示屏上TX字符闪烁。    3) 按CE键,选择频率方式,此时显示屏显示◣符号。    4) 用键盘置入5—6位数字作为希望的频率,不能用CHANNEL频道选择器。    5) 按TX键并保持1秒钟,发射频率就编程成功。    6) 按TX键,清除显示屏上的TX闪烁。3、 编程频道名    1) 选择希望的用户频道名进行编程。    2) 按CH/FREQ选择频道指示。    3) 先按FUNC然后按CE键,频道名读出区闪烁。    4) 转动GROUP旋钮选择光标位置,用CHANNEL选择字符内容,返回以前的内容按CE键。    5) 按RX键保存编程信息,闪烁停止,编程结束。
七、系统基本设置方式
1、设置方式的操作
设置方式操作用来偶尔改变编程值或运行功能,IC-M710电台有13种这样的设置方式。
说明:一些电台的版本不能获得在这一部分中描述的一些设置方式。
(1) 关掉电台电源开关。
(2) 按FUNC和1键的同时打开电源开关,进入设置方式,此时设置方式中的一种出现。
(3) 旋转GROUP旋钮选择要用的设置方式。
(4) 转动CHANNEL旋钮改变该设置方式的值。
(5) 关掉电台电源再打开退出设置方式。

2、设置方式的内容
1) FSK ITU频道
FSK ITU频道作为ITU 25MHZ频段和用户频道之间作为一个组出现,FSK频道组只能作为声音通讯时被禁止。
2) 连接天线调谐器
电台对于用ICOM天线调谐器,有几种调谐控制系统,选择那种取决于所用的天线调谐器,当用非ICOM天线调谐器时可能要求用内部开关选择。
3) 自动调谐功能
当连接AT-130/E自动调谐器时,调谐器调谐能自动运行,而不用按TUNE开关,如果想手动调谐,自动调谐可以不激活。
4) 扫描类型的选择(只选择类型)
这个设置只选择如下的设置中的一个,频道扫描和频道重新开始扫描能在用户选择的频道周围扫描5个频道,或者当选择ITU频道时,能搜寻在这个频段内搜寻所有的ITU频道,在频率范围内编程扫描时当静噪打开时搜索慢,静噪关闭时搜索最快。
★ 频道扫描:当频道发射后,频道扫描停止。
★ 频道复位扫描:当发射停止30秒后,开始扫描。
★ 编程扫描:编程扫描在整个频段均可进行。
5) 扫描速度:可分成10个级,1最快,10最慢。
6) 频道名和频率:根据操作需要,显示屏的下半部可设置为可编程的频道名或接收频率。CH-Co频道名和频道号;CH-Fr频道号和频率。
7) CW/FSK窄带滤波器:这个设置选择通带宽度为A1A(CW)、FSK或J2B型。
说明:当没有安装任选的滤波器能选择“ON”,海洋电台和一般版本没有这些功能,GMSS是标准的版本。
OFF NAR-FIL:带宽为2.3KHZ/-6dB约定值。
ON NAR-FIL:带宽为350HZ/-6dB为GMSS版本;500HZ/-6DB为一般的或海洋版本。
8) FSK漂移频率:有几种漂移频率可用作FSK运行的漂移频率(标记点和到两边的频率差),这个设置允许选择的漂移作为几乎任何FSK系统。
如:170 FSK-FIL既漂移频率为170HZ;    425    FSK-FIL既漂移频率为425HZ等。
9) FSK极性:FSK运行可为正极性或反极性,这个设置可选择这两种极性中的一种。
FSK-REV OFF(一般情况):标记点为键打开,非标记点为键关闭。
FSK-REV ON(反转):标记点为键关闭,非标记点为键打开。
10) CW插入:CW BREAK-IN(在A1A方式)功能用键转换接收和发射。
FULBREAK-IN允许接收信号在两个键发射之间出现。
SEMI BREAK-IN键发射期间和加一段延迟不能接收,之后才能接收。
11) LCD对比度:LCD的对比度有10级调节以适应安装的不同角度、位置和周围环境的灯光。
12)REMT ID:遥控地址ID,用于通过数据线与电脑连接使用(默认值01)
13)REMT IF:遥控连接口选择,M710有两个数据口,一个是232口,一个是克隆口,本设置可以选择通过那一个接口进行信息传输,“D-Sub”为232口直接通连电脑,“PIN”为经克隆口通过外接电平转换器连接电脑。
八、系统高级设置
1、设置方式的操作
系统高级设置用来偶尔改变编程值或运行功能,但需要有经验人员操作,IC-M710电台有14种这样的设置方式。
说明:一些电台的版本不能获得在这一部分中描述的一些设置方式。
(1) 关掉电台电源开关。
(2) 按FUNC和2键的同时打开电源开关,进入设置方式,此时设置方式中的一种出现。
(3) 旋转GROUP旋钮选择要用的设置方式。
(4) 转动CHANNEL旋钮改变该设置方式的值。
(5) 关掉电台电源再打开退出设置方式。
2、高级设置的内容
1)工作模式开启开关
可选工作模式:J3E(USB)、R3E、H3E(AM)、LSB、J2B、FSK、A1A(CW)
开关选择:TX、RX、空
2)发射显示表选择:RF、ANT
3)功率级别开关
4)紧急求救频道设置
5)用户储存频道数目
6)ITU频率倒频
7)自动天调启动方式
8)求救报警时间
9)求救报警功能开关
10)扫描开关
11)扫描时间
12)略
13)略
14)略
编辑完善:BG7MUV
部分翻译资料来源于网络

转自@bg7muv    技术贴
本帖提到的人: @bg7muv
B D 7 M T J     Ex :BG7MTJ
DXCC Mixed

bd7mtj@qq.com
离线BD7JAC
发帖
38492
只看该作者 4楼 发表于: 2019-07-02

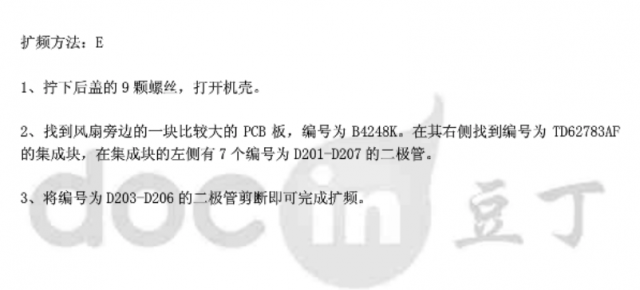

扩频资料
读万卷书心中不留一字,行千里路忘尽途中影子!
EX:BG7JAC、XX9TJC
OL51EG   TEL:棕橙紫黑红灰紫蓝蓝红灰
Email:bd7jac艾特chinaham.org
离线bd3cre
只看该作者 5楼 发表于: 2021-12-13
xuxiyixia
离线bh9feh
发帖
261
只看该作者 6楼 发表于: 2021-12-28
回 深圳上尉 的帖子
深圳上尉:ICOM IC-M710使用说明
一、前面板说明:
1、 MICROPHONE:麦克风插座,插入随机配备的麦克风或插入另配的头戴式麦克风。
说明:不插麦克风时喇叭无输出。
....... (2019-07-02 16:45)

我的m710 只有LSB、R3E、J3E三种模式,这个j3e我知道是usb,r3e是什么模式呢?没有CW模式。
我的二级菜单里没有模式设置选项,1级菜单里也没有。老师可以指导一下吗
QTH:西安
设备:G90s,IC-M710,kp990,nx348
QQ:576802589
欢迎指导,互相学习!
离线深圳上尉
发帖
8652
只看该作者 7楼 发表于: 2021-12-28
回 bh9feh 的帖子
bh9feh:我的m710 只有LSB、R3E、J3E三种模式,这个j3e我知道是usb,r3e是什么模式呢?没有CW模式。
我的二级菜单里没有模式设置选项,1级菜单里也没有。老师可以指导一下吗 (2021-12-28 12:58)

不好意思,老师不敢当,我只是搬运工,BG7MUV对这比较在行,但现在他不乍玩了,再等等看其他火腿吧
B D 7 M T J     Ex :BG7MTJ
DXCC Mixed

bd7mtj@qq.com
离线bh9feh
发帖
261
只看该作者 8楼 发表于: 2021-12-28
回 深圳上尉 的帖子
深圳上尉:不好意思,老师不敢当,我只是搬运工,BG7MUV对这比较在行,但现在他不乍玩了,再等等看其他火腿吧 (2021-12-28 18:07)

这个机子您还用着没,我刚刚收了一台,还在熟悉中
QTH:西安
设备:G90s,IC-M710,kp990,nx348
QQ:576802589
欢迎指导,互相学习!
离线BD7JAC
发帖
38492
只看该作者 9楼 发表于: 2021-12-28
可选工作模式:J3E(USB)、R3E、H3E(AM)、LSB、J2B、FSK、A1A(CW)
按FUNC和1再开电源试试能否进入菜单。
[ 此帖被BD7JAC在2021-12-28 19:10重新编辑 ]
读万卷书心中不留一字,行千里路忘尽途中影子!
EX:BG7JAC、XX9TJC
OL51EG   TEL:棕橙紫黑红灰紫蓝蓝红灰
Email:bd7jac艾特chinaham.org
