用MMANA-GAL设计天线 (二) —— HF波段DP天线 [复制链接]

设计完UHF波段八木天线，再来设计一个HF波段的DP天线，有了设计八木天线的基础，这回就容易多了。
这个天线的中心频率为7.050MHz，架高10米，希望能够涵盖7.000-7.1000MHz。

一. 建造天线模型
由于只有一副振子，为了方便采用波长的方式输入数据，因为写入波长后软件自动计算出波长。
DP天线的全长是设计频率的1/2波长，中点馈电，以馈电点为坐标原点，振子沿Y轴方向，两边的振子长度为1/4波长。
计算条件选理想以便加入架设高度选项。所以振子的Z坐标 = 0，高度由地面高度选项设定。

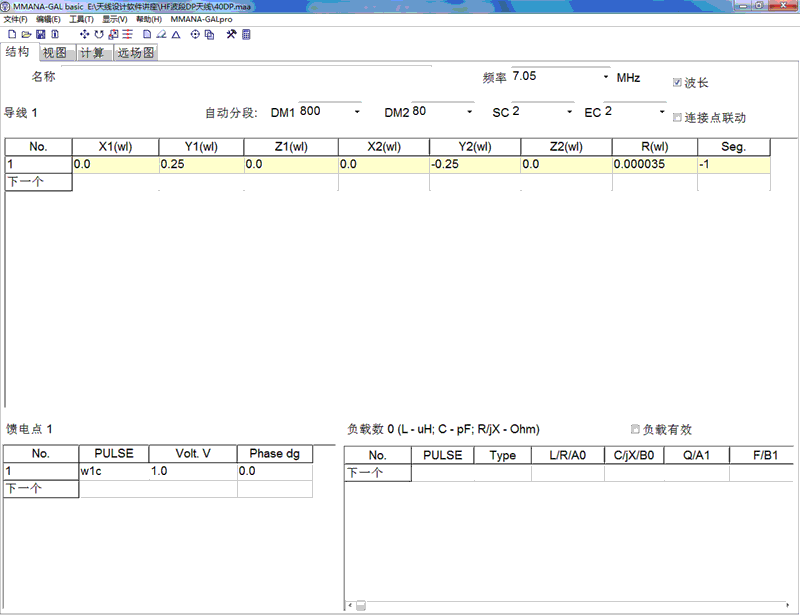

钩选波长复选框，在Y1、Y2中输入波长系数0.25和-0.25，Z1、Z2中输入0。
振子半径R用波长定义比较麻烦，改回米制输入R= 1.5 mm。


二. 初步计算

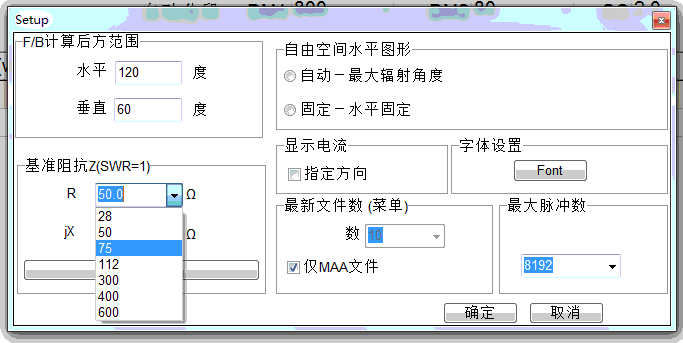

DP天线的阻抗是73欧左右，先看看阻抗是75欧时的情况。点击菜单栏显示—Setup，出现一个小窗口，把基准阻抗Z中的R选为75(也可以手工输入73)，点击确定完成基准阻抗的设定。

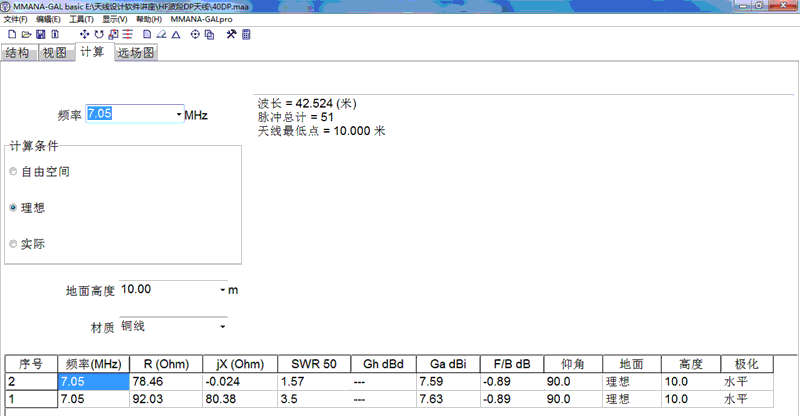

计算一下，得出下面的结果，注意SWR 50已经改为SWR 75。


参数不理想，需要做一下优化。因为DP天线馈电点两侧的振子长度是1/4波长，故极限值的设定不允许优化的数值偏离1/4波长太多，避免产生不合理的数据。
优化目标还是电抗最小和驻波比最小。

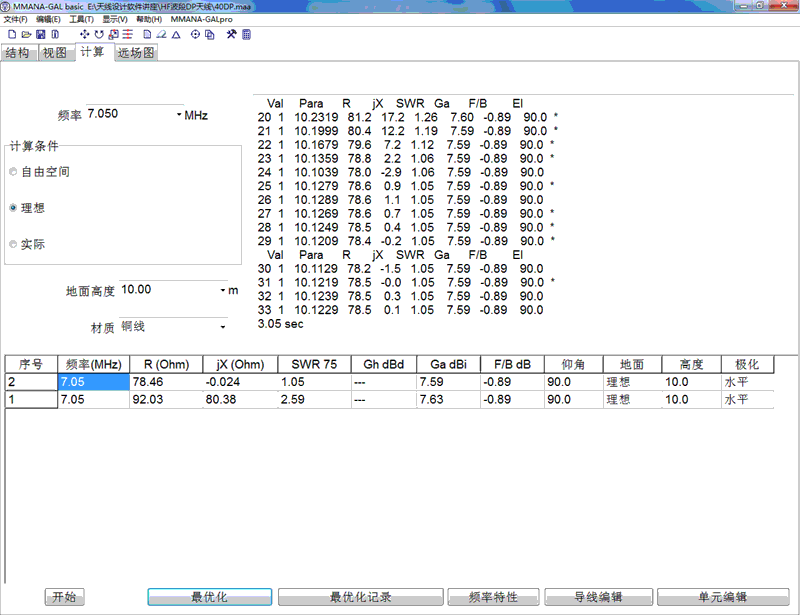

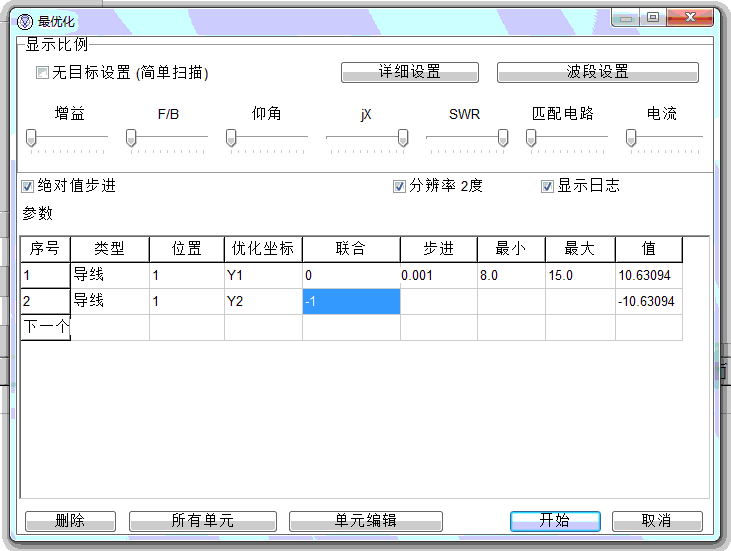

点击开始，优化后得出下面的结果。


三.  优化到50欧阻抗
由于发射机的输出阻抗大多是50欧，把基准阻抗设到50欧看一下。

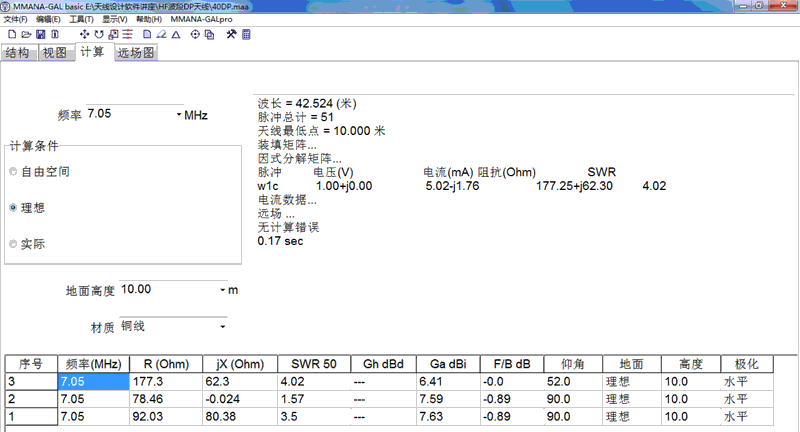

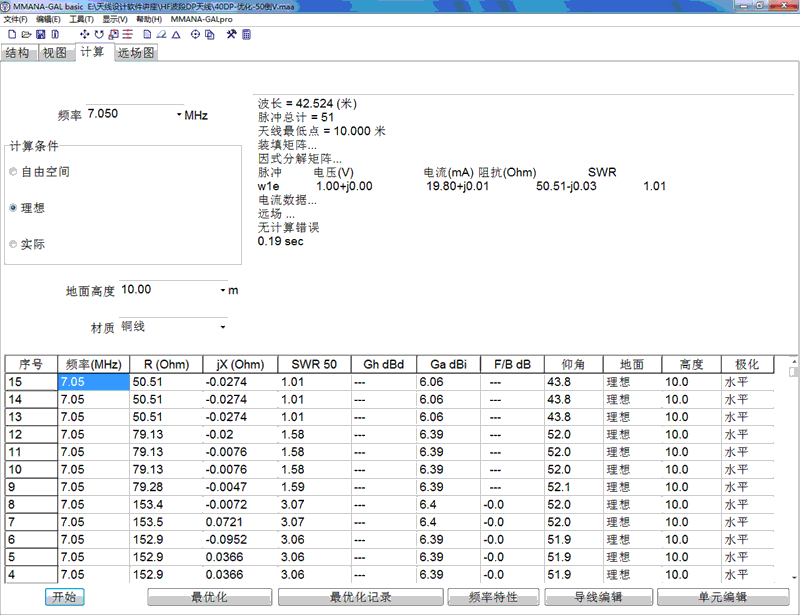

从图上可以看出水平架设的DP天线在50欧阻抗时驻波比在1.5以上。
改变DP天线两臂的夹角时阻抗随之变化，所以按照倒V架设的方式优化一下。要构成V形振子必须有两条线，所以要把结构做一下修改。
7.050MHz的波长λ= 42.524米，1/4λ= 10.631米，单边振子的长度L = 10.631米。

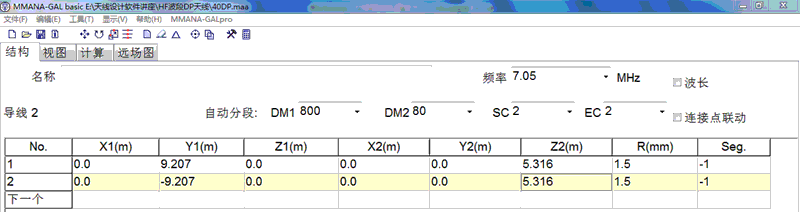

振子夹角初步设为120度，单边振子在Y轴上的投影 = L x Cos 30 = 9.207米，坐标为±9.207米；

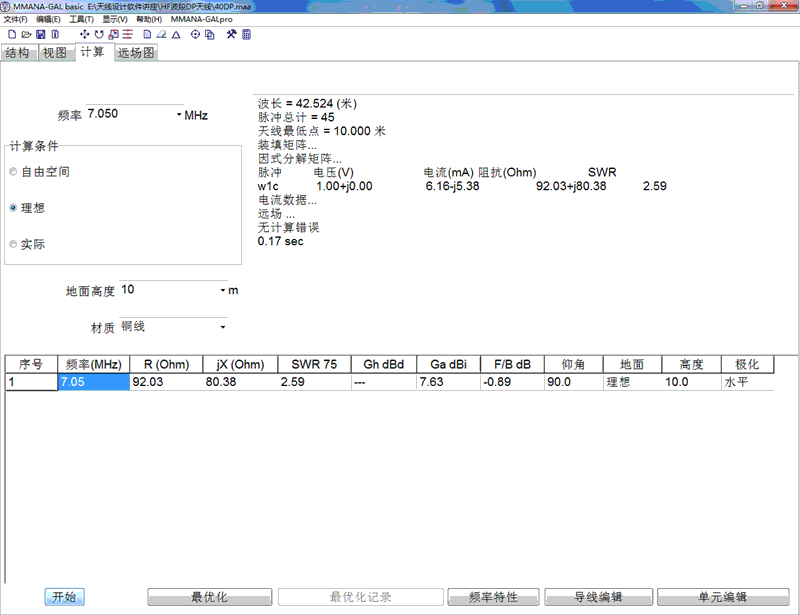

在Z轴上的投影 = L x Sin30 = 5.316米，馈电点的坐标为5.316，依照这些数据计算一下50欧阻抗时天线的特性。

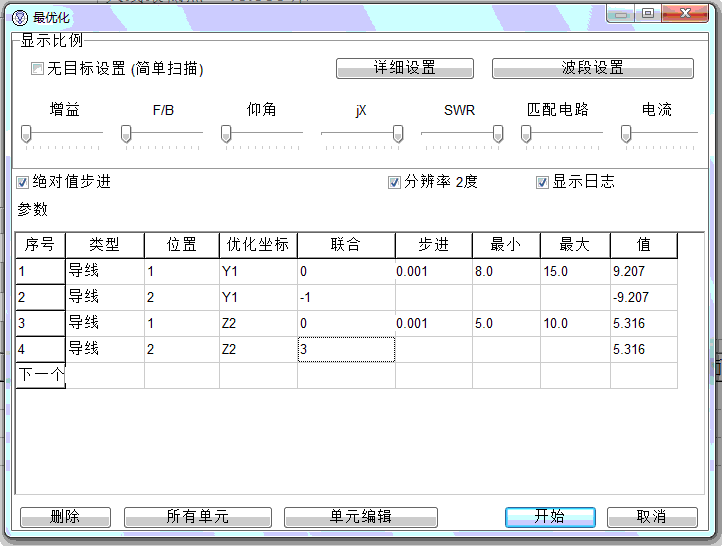

数据不理想，还是得优化一下，这次把馈电点和振子远端都作为优化变量。

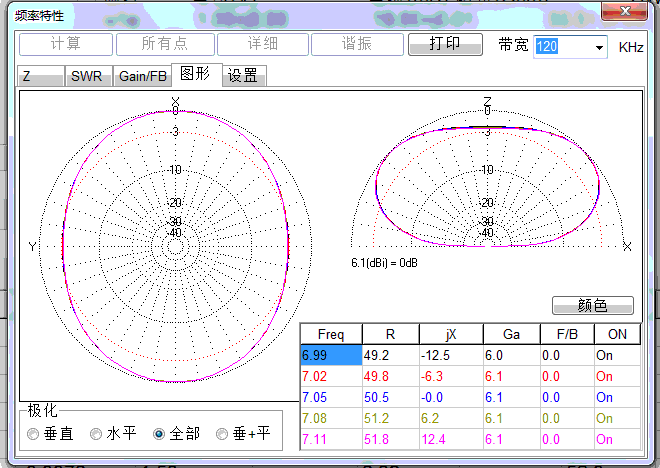

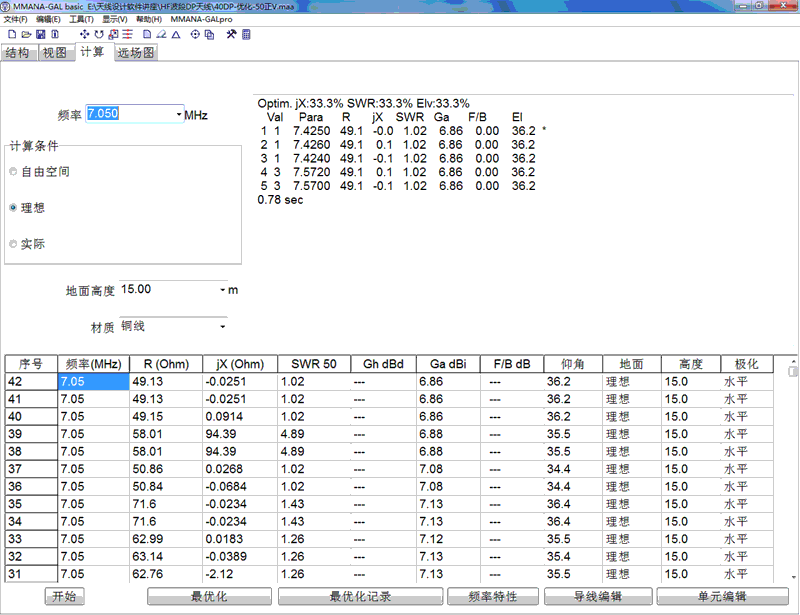

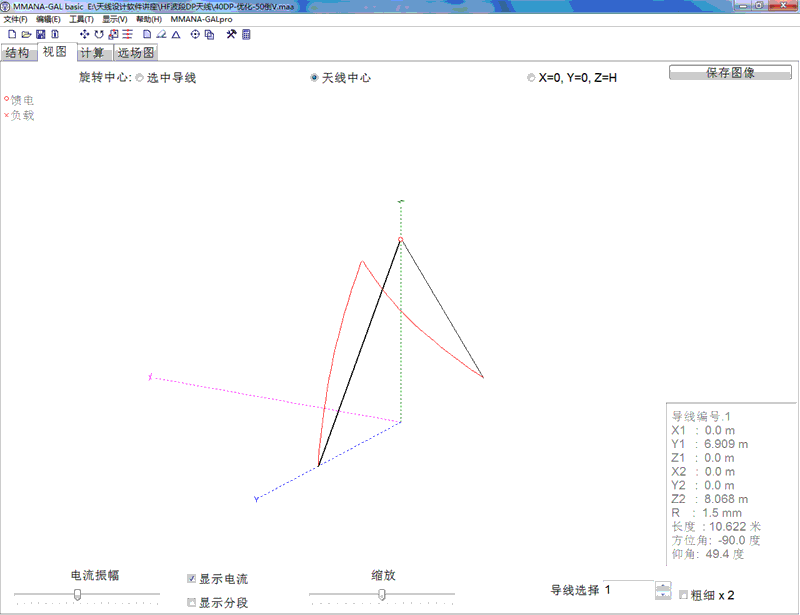

反复算了几次，得到的结果、结构和电流分布图、远场图如下：

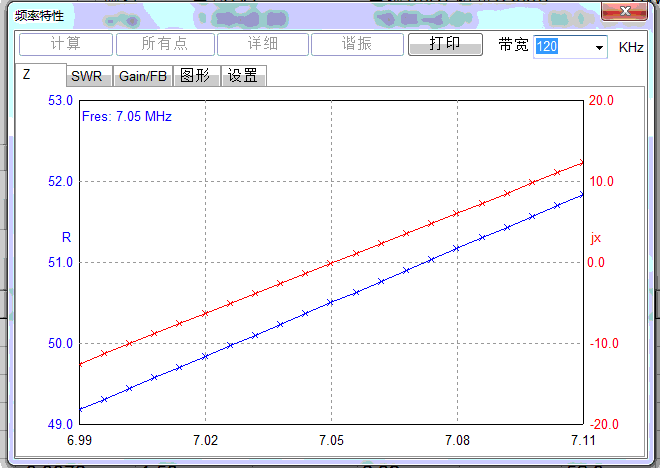

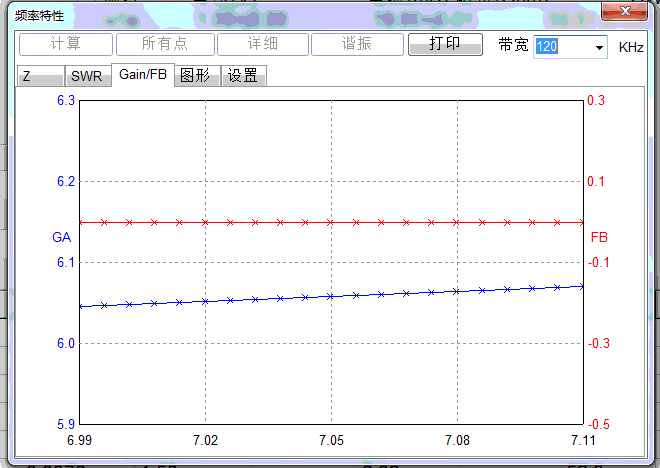

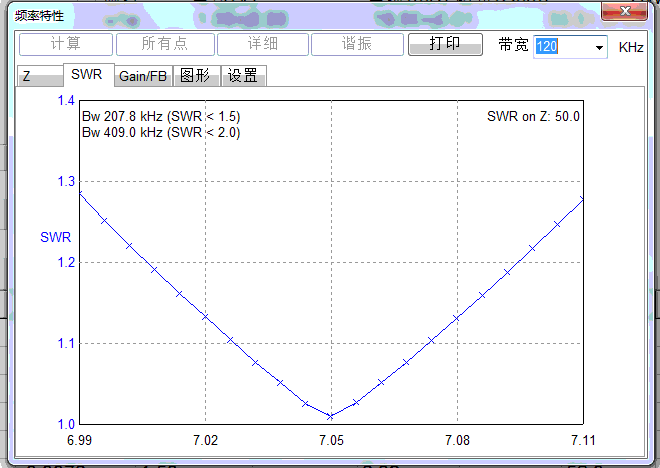

用频率特性功能全面地看一下：





增加架设高度到15米再优化一下，结果是仰角由43.8度降低到32.7度。



今天就到这里，休息，休息一下。

下面再按照正V架设的方式计算一下，地面高度仍然是15米，与倒V做个对比。

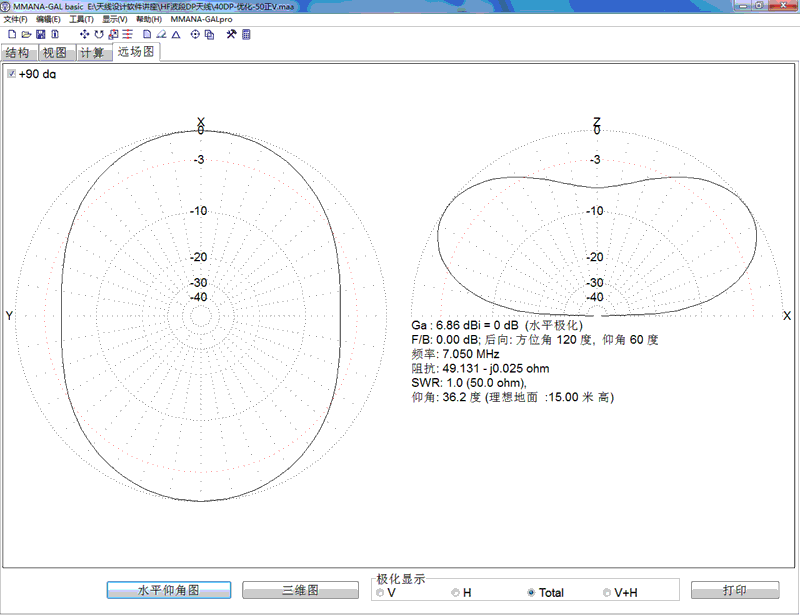

正V架设时与水平架设和倒V架设时天线的电阻、电抗和SWR都差不多，只是仰角不同，36.2度，在三个计算结果中位居中间。

不错！
