全向三振子天线馈电系统 [复制链接]

 上一主题 下一主题
离线bh8srl
注册用户

发帖
5
只看楼主 倒序阅读 0楼 发表于: 2018-03-21
全向三振子天线馈电系统
一种天线馈电系统，属于无线电通信技术领域，公开一种三个振子天线和三极巴伦的天线馈电系统,包括三极巴伦和三条互为120°角布置的振子天线。
天线馈电系统多居垂直天线、水平偶极天线、八木天线及与之变形的天线；垂直天线360°皆可辐射无方向性，但是对高角度辐射效果较差，通信距离较近；水平偶极天线算是无线电通信中的最常用的天线，其辐射角度自地平线起至天顶180°，天线垂直方向前后皆有辐射，其指向性为倒“∞”字型，有作较强的双向指向性，但是在天线导体两端方向的接收/发射能力几乎为零，垂直方向通信距离较远；八木天线在收/发方向有很高的增溢，有着尖锐的方向性, 垂直方向通信距离很远，但要攺变收/发方向必须有－整套司服旋转驱动装备；对于全方向点对多点收/发的无线电台有盲区死角极大地限制了它的机动性。
针对以上问题，本实现了三极巴伦和三条互为120°角布置的振子天线，构成一种360°全向无盲区死角的天线馈电系统, 它既能远距离无线电通信又无方向性，从而克服了已公知天线馈电系统的缺陷,保证了360°无盲区死角(相而言无盲区死角)的全方向点对多点的远距离无线电通信。
仅供大家参考
BH8SRL
2018.3.21
回复
举报
分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
离线bg9gxm
注册用户
发帖
2001
只看该作者 1楼 发表于: 2018-03-21
想法是不错 馈电点的地方来个照片看看
业余无线电通信APRS——从入门到精通（长篇连载 No.1）
印刷通联卡片不可以找我，最近忙的叫爸爸，无法接单。主攻出版物和油标印刷：）
淘宝搜索：BG9GXM 找我~ Major Dxpedition Sponsor
ARRL终身会员 lifetime member。啥时候我能进ARRL董事会？
点我进入中国卡片局转卡系统
回复
举报
离线张景玉
注册用户
发帖
959
只看该作者 2楼 发表于: 2018-03-22
应该是自己翻译的吧，非常不错，赞楼主！
2017年12月12日拥有呼号，我用6.5小时的步行回家路纪念这一天。
回复
举报
离线bh1qvz
注册用户
发帖
220
只看该作者 3楼 发表于: 2018-03-22
请画出辐射方向图，无图无真相。
天戴其苍，地履其黄，纵有千古，横有八荒，前途似海，来日方长！
回复
举报
离线BG8DMY
注册用户
发帖
29286
只看该作者 4楼 发表于: 2018-03-22
印像中DP本来就全向,正倒V方向性也没啥。
种一棵树！
不怕日本墙，就怕水泥墙~
新浪 　QQ：②〇⑧⑤①⑧⑨〇
bg8dmy@qq.com
回复
举报
离线bh8srl
注册用户
发帖
5

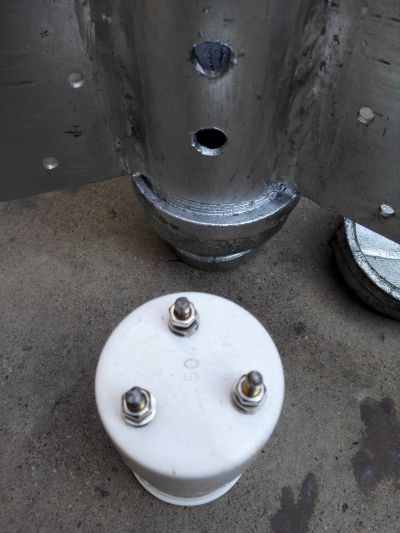

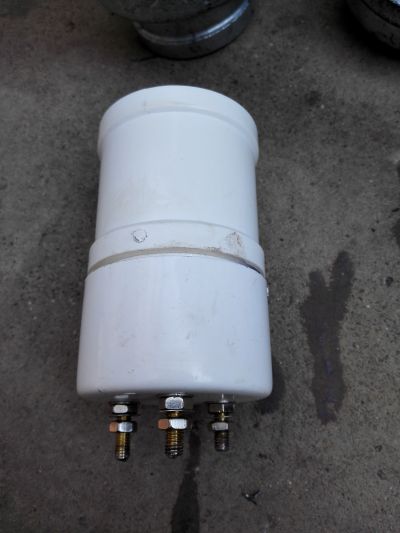

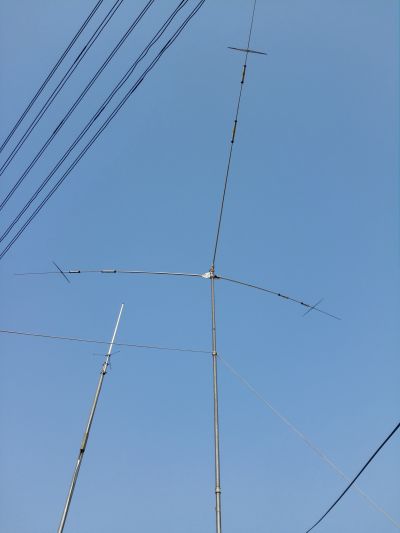

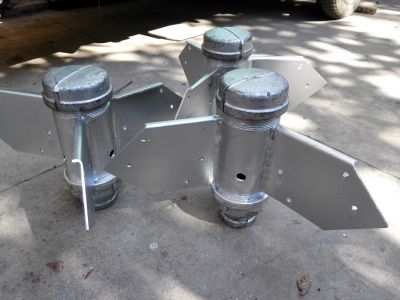

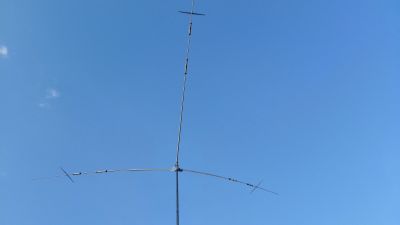

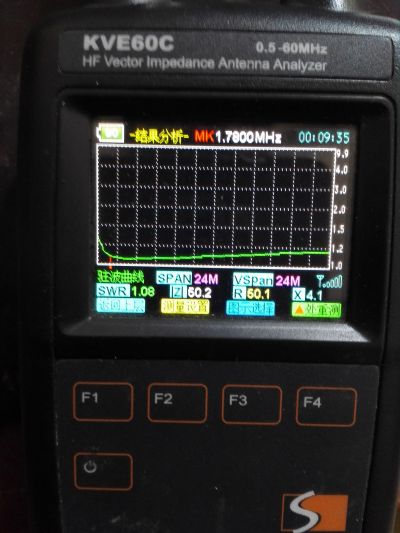

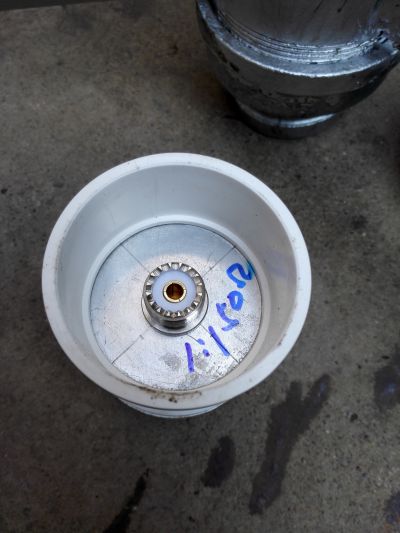

只看该作者 5楼 发表于: 2018-03-24
回复
举报
离线bh8srl
注册用户
发帖
5
只看该作者 6楼 发表于: 2018-03-24
有些图发不上来,有兴趣加我微信13887537566谢谢!
回复
举报
离线bh8srl
注册用户
发帖
5
只看该作者 7楼 发表于: 2018-03-24
/有些图发不上来,有兴趣加我微信13887537566谢谢!b]
回复
举报
离线BA8MM
论坛版主
发帖
913
只看该作者 8楼 发表于: 2019-04-12
不错
BA8MM@21CN.COM  贵州业余无线电QQ群:254809131
回复
举报
离线明鑫电波
注册用户
发帖
1718
只看该作者 9楼 发表于: 2019-07-01
三角正V天线
电话：幺三舞氏妻救妻拔遥七寺
回复
举报
离线明鑫电波
注册用户
发帖
1718
只看该作者 10楼 发表于: 2019-07-01
三角正V天线
电话：幺三舞氏妻救妻拔遥七寺
回复
举报
离线BG6LH
注册用户
发帖
454
只看该作者 11楼 发表于: 2020-08-04
可以理解为是三条端馈吗？
https://radiopi.club 树莓派懒人包
回复
举报
离线bg7sof
注册用户
发帖
734
只看该作者 12楼 发表于: 2020-08-04
这种语言表述方式，一看就是专利申请的语言。
BG7SOF/8
750V、CL20、对数周期天线、宽带短波天线、NVIS天线。
已有设备：IC-751A，FT-80C，FT-8900R，FT-857D,RCI-5656，BZTA131303J，UVR2，UV-3R CG3000天调， 乌龟DX3600FU-100F*2
HAM小卫星研发讨论群 415327691   bg7sof@126.com
回复
举报
离线bg7igi
注册用户
发帖
14946
只看该作者 13楼 发表于: 2020-08-04
回 bg7sof 的帖子
bg7sof:这种语言表述方式，一看就是专利申请的语言。[表情] (2020-08-04 11:40)

本圈如有经济效益，会被多家模仿山寨，专利申请能捉一赔十吗？
电话：一伍三O七六九OO四八
回复
举报
离线张景玉
注册用户
发帖
959
只看该作者 14楼 发表于: 2020-08-04
星形接法？
2017年12月12日拥有呼号，我用6.5小时的步行回家路纪念这一天。
回复
举报
