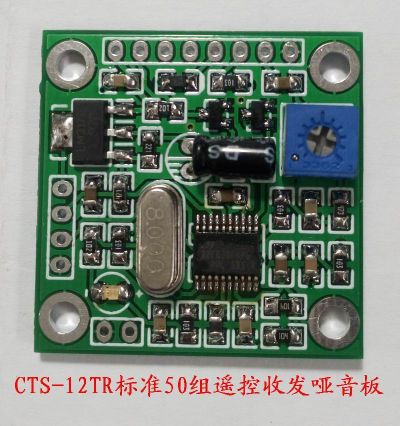

CTS-12TR通用型哑音板是在参考多种哑音板的优缺点基础上开发改进而成的. 50组标准收发哑音。软件滤波结合单片机组成的电路。使用对讲机的DTMF(双音频)发送遥控指令可以遥控开关机和遥控修改哑音频率和密码等.具有哑音解码反应速度快，无误触发，还能和BUSY组成哑音和静噪双控电路功能。不用接收哑音功能时也可单独作为遥控中继的开关机使用.适合改装原来无哑音的中继台.最长9.9秒的发射延时. 最长9分钟的长发保护. 该板的尺寸33*33MM，尺寸小巧安装方便。

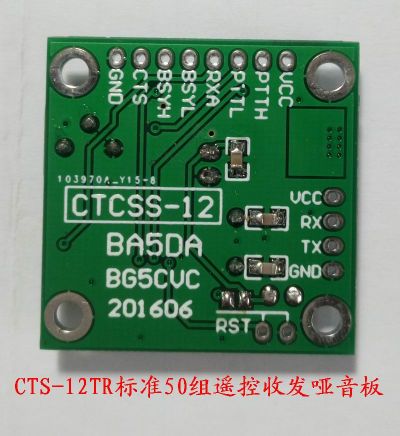

接线插座各脚的功能如下:
VCC是电压输入线:可接+9到+14V的直流电.
PTTH是控制线1:该脚平时是低电平(0V),当收到正确的解码信号时该脚电压会变成高电平(3.3V).高电平有效。用这个高低变化的电压可以去控制所需要的功能
PTTL是控制线2:该脚是NPN三极管集电极开路输出,在收到正确的解码信号时该脚会对地导通.也就是三极管的C-E脚导通.低电平有效。 用这线可以直接去控制发射机的PTT脚.
RXA是音频输入线:该脚是接RX机的FM解调集成块的音频输出,送到内部去检测是否有哑音频率一致的信号.这个音频输入幅度不能太大,最好是从RX机的FM鉴频出来是最好的.如是从音频缓冲放大之后的话就要调整幅度大小了, 最低输入门限幅度100mV。调整到输入的音频信号幅度合适为止。以保证哑音检测的可靠性和准确性.严禁接到经过音频功放的线路输出上.
BSYL是静噪控制线1：低电平有效。
BSYH是静噪控制线1：高电平有效。
CTS是哑音的输出线:此处输出发射哑音送到TX机的音频调制端去,输出的哑音电平大小可以调整可调电位器来控制.哑音的调制度在+-0.75到+-1K间。
GND是地线:电压线的地和信号线及控制线的地线.
************************************************************
遥控指令部分省略.具体看随板带的纸质说明书.
遥控时不发射.不转发遥控码.
修改密码指令格式************
遥控关闭和开启
标准50组接收亚音选择
标准50组发射亚音选择
发射延时选择 00是无延时.步进0.1S 最长9.9S
长发保护时间设定 0保护功能关闭，步进1分钟，最长9分钟。
*********************************************************
遥控密码复位方法：
控制板断电，短接板上标有“RST”的两个焊盘，控制板上电，保持RST短接约1秒钟，指示LED灯长亮。
断开RST的短接，指示LED灯闪烁。遥控密码和其它设定参数恢复默认值。
CTS-12TR标准50组遥控收发哑音板价格每块60元. 快递发顺丰或圆通..运费另算,
