MOTO-RPT中继线使用说明书

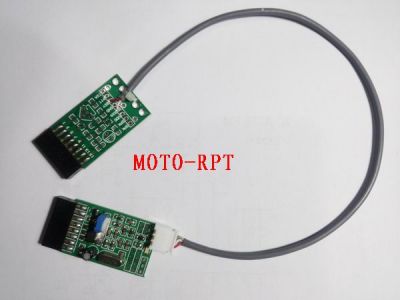

此中继线可以把两台普通的MOTO车台组成一个可遥控的多功能中继台.

设计功能：可以用DTMF双音码遥控中继的关闭和开启,智能外接散热风扇控制和遥控转换信道（只对M120，GM300机）可选，发射延时可调。CW信标间隔时间可调。CW信标播发频率可调。信标速度和重复次数可调。信标反馈提示音音量可调。开启音/结束音/关闭音可选。长发保护时间可调。板上有LED指示中继的状态功能，中继空闲时灯1S闪动。中继发射时灯长亮。遥控指令码中继会自动静音，不会转发出去。以确保遥控码不会被别人听到和破解。CW信标内容需提前告之后用电脑写入.一般是中继台的呼号.最长为10位字符.英文和数字组合

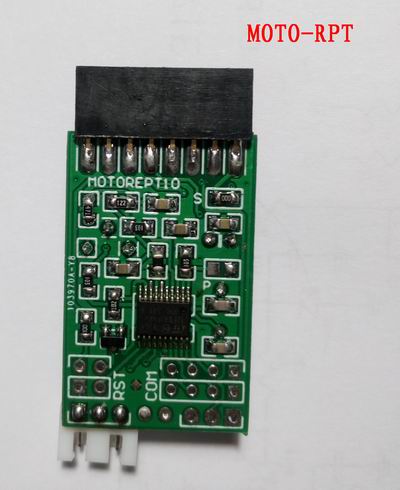

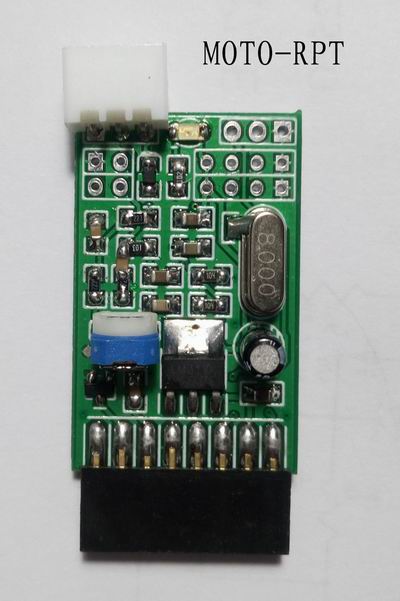

安装方法：该中继线分RX板和TX插头板。有可调电阻和晶振及单片机的为TX插头板。该板安装在发射机上.板上的可调电阻可以调整中继的转发话音调制度大小.安装插头的方法是在M120,M208.GM300.GM950I,GM3188和GM3688等机上用时插头上有可调电阻的那一面朝下,印有MOTOREPT10面朝上。RX插头板安装在接收机上.板上有丝网字符面朝下,焊接面(印有10.12  BA5DA)朝上,对准脚位后插到底.在SM50,SM120,M1225机上用时TX板有可调电阻的那一面朝上,印有MOTOREPT10面朝下, RX插头板有丝网字符面朝上,焊接面(印有10.12  BA5DA)朝下,对准脚位插到底..在有些机(M208.GM300.SM50.SM120,GM950I等)上用中继线如出现不转发的现象时要先确定机后的外接扩展口(16针插座)的脚位定义是否之前有改动过?必须把3脚设为PTT低电平有效，8脚设成BUSY输出低电平有效才能正常的使用中转功能。

遥控方法和指令：用对讲机上的双音频(DTMF)发射遥控信号. 遥控时中继会自动静音.不转发遥控码.

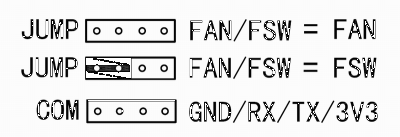

1: 功能开关输出口, 对地导通0.3秒后断开.要跟跳线配合使用.只对M120和GM300之类机有效.
2: 发射延时时间设定 0-9.9秒(步进0.1秒)
3: 信标间隔时间设定 1-99分(步进1分钟),默认 00信标功能关闭
4: 信标播发频率设定 500-1200赫兹(默认800HZ)
5: 信标速度和重复设定速度0-9/重复0-3遍
6: 信标反馈提示音音量设定
7: 开启音/结束音/关闭音选择开关:
8: 长发保护时间设定0-9分钟(步进1分钟), 0保护功能关闭
9: 所有设定参数恢复默认值（信标内容不变）

遥控码有效成功  反馈音1200赫兹电报“V”..._
遥控码无效失败  反馈音 500赫兹电报“B”_...

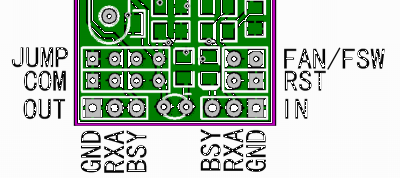

遥控密码复位方法: 控制板断电.短接板上标有“RST”的两个焊盘.控制板上电.保持RST短接约1秒钟
指示LED灯长亮.断开RST的短接.指示LED灯闪烁.  遥控密码和其它设定参数恢复默认值

该说明书无线遥控部分只供购买前参考.以随板所带纸质说明书为准.不明之处可以联系我.

JI价格每条90元,顺丰运费到付,其它快递另收,买前联系确认运费.

专业销售维修对讲机,短波电台,代写频,扩频,调试双工器.改装机等
BA5DA/包志忠  13757580438   （微信同号）
地址：浙江省绍兴市越城区常禧路风雅苑营业房112号(润和无线通讯)        邮编:312000
QQ:619137429     ba5da.taobao.com
