张无知
:具体使用方法能介绍下吗
(2014-12-03 21:24)

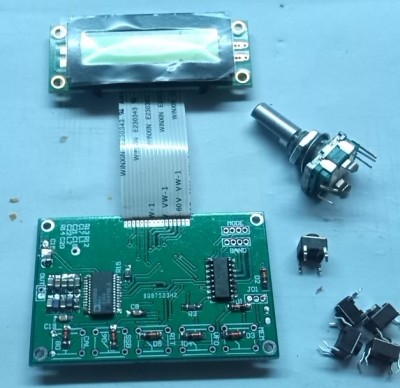

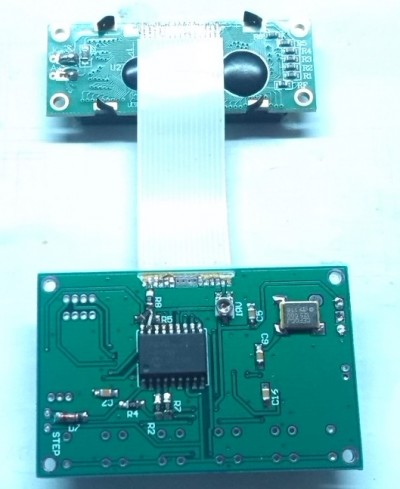

操作方法:
1软件设置:(按住CAL开机)
显示 功能
DDS REF MULT X6 RECLK X6 AD9851( X1 AD9850 ) 9850用125M晶振,9851用30M晶振
DDS SYSTEM CLK DDS主频频率.(校准频率使用)(AD9850 125M)(AD9851 30M)输入晶振实际工作频率例如124.9998
MAX DDS FREQ DDS最大频率显示 50M
MIN RX DDS FREQ 最小接收频率(一般设为中频频率) 0.030200MHZ
MAX RX DDS FREQ 最大接收频率 45M
TX OFFSET FREQ 发射预设频率 0
SSB OFFSET 1500KHz
CW OFFSET 750Hz
MAX RIT OFFSET 最大微调频率范围 1K
OFFSET FREQ 预设频率(中频频率) 0
MULTIPLIER 旋钮倍数增加值 1
2.频率功能调整
调整频率 旋动旋钮可改变频率
调整步进 按住编码开关,同时旋动旋钮,改变步进
进入存储模式 轻按MEM键
VFO->MEM存储 按住MEM1秒后,选择要存储的信道,继续按住MEM 1秒钟即可
频率微调 RIT
* 频率存储 **
存储当前的VFO接收频率,按住MEM键1秒钟以上,使用编码器选择你想要存储的信道。选择的同时,被选择的信道原始频率将显示在LCD上,这时,再次按住MEM键1秒钟以上,在返回VFO显示的同时,一个信息“SAVING”将短暂显示。(已存储)
如果决定返回VFO显示或不存储,轻按MEM键或等待10秒自动返回。
在使用存储功能之前,请确认所有的参数设置是正确的,这将防止错误的信息写进信道里
** 使用存储信道 **
当从VFO状态转到MEM状态,编码器可以选择以前存储的接收频率
轻按MEM键,“MEM 1”将显示在LCD的顶端,你可以使用编码器选择你想用的频道,,但是你用编码器将不能改变频率,RIT功能正常。(可以使用编码器改变RIT频率)。
有两种方法退出MEM模式,同时返回VFO模式:
1) 轻按MEM键,忽略使用的存储频率。
2) 按住MEM键1秒钟,正确的频率将会复制到VFO。
** 菜单设置存储 **
菜单设置的任何变化,在MULTIPLIER设置后,将会存储到EEPROM中,同时将短暂显示"SAVING"信息并返回VFO状态。
在设置菜单,(除了DDS REF FREQ菜单),如果,按键,键盘或编码器10秒钟没有动作,屏幕将忽略所有动作,返回VFO显示)。
VFO-A/VFO-B切换
轻按VFO按钮VFO将在A和B之间切换.包括波段信息在内.

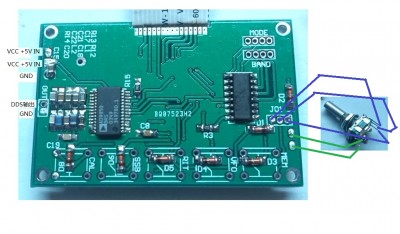

波段控制
波段通过74LS139控制,当工作在选择的波段时所对应的引脚为低电平.其它的三个脚为高电平.
模式控制
模式通过74LS139控制,当工作在选择的模式时所对应的引脚为低电平.其它的三个脚为高电平.
