AVRT5正式发布--2014版APRS一体机 VHF/1W/ 蓝牙/TF/温度/支持aprsdroid [复制链接]

上一主题 下一主题
离线bg6qbv

发帖
5831
只看楼主 倒序阅读 0楼 发表于: 2013-12-18
— 本帖被 bg6qbv 执行加亮操作(2014-01-18) —

2014版 AVRT5正式发布!!!

淘宝地址:http://item.taobao.com/item.htm?spm=a1z10.1.w4004-968617187.20.BEa8K4&id=36650993254
(主机+数据线+天线)
注意:1.本品为业余作品,将保留随时限购和涨价的可能,硬件参数以产品实物为准。欢迎加APRS群:30531489交流(注明呼号)。
2.下单付款后,深圳寄出,BI7NOR负责硬件售后,BG6QBV负责软件维护和不定期升级。(加群咨询)
3.若由于网站限制:本帖所有软件的下载链接,请复制打开或者到此查看:http://www.y027.com/dvbbs8/dispbbs.asp?boardid=5&Id=829
4. 快递22元顺丰快递,12元默认韵达快递。


     AVRT5  的推出是在AVRTT-AVRT4的基础之上发展起来的aprs设备,主要功能是实现一体化发射aprs数据。内置了GPS天线和模块+VHF电台模块收发到TNC编解码的全套方案。开机就可以解码工作,定位后就可以发出标准带校验的aprs数据包,兼容常见的商业aprs设备和各种aprsDIGI中继和IGATE,是国内外一款真正的aprs接收和发射一体机。
特点:一键开关机,实现简便易用。(当然定位需要时间)

一直学习苹果的的理念,简单方便为上,开机放口袋或者背包即可。

*************************************************************
产品主要功能和参数就不赘述了,总之集成了前几代的功能。
目前样品机效果凑合看看,天线座进行了堆锡加固。
效果图局部(单按钮+双LED)
内置GPS天线,真正的一体机。
****************************************************************

    在AVRTT的基础上大力改进,增添了多项功能和硬件而保持适当的价格。

优质的布线各模块硬件。

看看增添的TF卡记录功能又多了更多的应用乐趣。
**************************************************************************
硬件集成了:GPS模块、天线、MCU单片机、VHF收发模块、内置电池、充电IC、温度传感器、TF卡、蜂鸣器、无线蓝牙模块
1. GPS模块
    SIRF3模块,灵敏度高、定位快、稳定、省电。
2. GPS天线
    18mmX18mm有源GPS天线,内置LNA放大,搜星、定位快,单独送厂匹配,确保接收效果。
3. AVR单片机
    AVR的atmega64单片机,稳定可靠。
4. VHF模块(1W)

    最新的1W  VHF收发模块体积小,稳定度高适合各类无线数据传输。
5. VHF天线

    VHF天线采用欧讯原装天线,美观耐用。
6. 2200mA电池
    优质锂电芯,经IMAX B6  0.6A充放电,均在2200--2400mA左右。开机20秒间隔连续发射大约工作18-24小时。如果小功率或者延长发射间隔可以连续工作72小时以上。
7. 内置充电管理IC(输入5V)

    内置锂电冲电管理IC,避免电池的过冲和过放电,贴心保护电池,使用无忧。充电电流<400mA,工作电压低于3.4V,自动低电保护关机。
8. LED状态显示(充电和收发LCD)

    双LED显示,红色是充电指示,充电红色,充满熄灭或者变暗。绿色是GPS指示:闪烁表示未定位,常亮表示定位。
9. 单按键(开关和手动发射)

    长按按键开机,开机后短按--发射,长按--关机。同时伴有蜂鸣提示。
10. 温度18B20传感器(-40C~+99C)

    温度传感器,IC精度0.0625度,实时传递板子和机内的温度。(需要测外部温度可自行引出)
11、蜂鸣器(提示音)

    开关机和发射时候,有蜂鸣声提示,方便判断工作状态和盲调机器。
12、TF卡座(记录坐标)
    支持4G以下TF卡,支持FAT16 FAT32分区格式,按照时间命名文件名自动保存为KML格式。例如2013年12月10日18时20分开始定位工作。文件名:12101020.KML(月日时分,格林威治时间)
13、无线2.0蓝牙模块(接驳手机)
    内置蓝牙模块,速率9600bps,一是可以实时输出aprs解码信号。二是可以接驳安卓手机输入KISS信号,控制T5的发射。具体功能见aprsdroid。三是可以用安卓手机的串口命令配置呼号和设置VHF模块的频率。
例如:设置呼号:AT+CALL=BG6QBV7
        设置频率:AT+FREQ=144.6400
        设置蜂鸣器AT+BEEP=1 开     AT+BEEP=0  关

******AVRT5配置软件下载***********************************************
下载信息  [文件大小:32.6 KB  下载次数:12]
点击浏览该文件:t5版配置软件.zip

配置方法:
注意:如果你的电脑提示MSComm32.ocx问题,请看这里http://www.y027.com/dvbbs8/dispbbs.asp?boardid=5&id=790

1. 装好USB线 PL2303驱动。
2. 确认设备刷的是2013年之后的ROM
3. 开启配置软加,点击读配置(Read Config)
4. 开启设备(重新上电)
5. 修改后,写入即可(Write Config)
注意:呼号不足六位,请用空格补充代替!



****USB数据线驱动下载************************************************
***************************************************************
串口线驱动:
下载信息  [文件大小:2.2 MB  下载次数:370]
点击浏览该文件:xp usb线驱动pl2303.zip

下载信息  [文件大小:2.3 MB  下载次数:425]
点击浏览该文件:vista-win7-pl2303 usb线驱动.zip


******************************************************************************
升级软件下载:
下载信息  [文件大小:341.8 KB  下载次数:371]
点击浏览该文件:avrtx升级工具软件.rar


*********************************************************************
升级软件方法:
将升级ROM写入到设备中刷机方法:
1. 下载刷机软件,设置好软件的串口号,速率是19200bps不要动。
2. 载入要升级的HEX升级ROM
3. 点击升级软件中“操作”菜单中的“下载”
4. 看到密码连接时,立刻按住电源按钮直到升级过程完成。
5. 如果升级失败,机器无法正常开机或者绿色LED不停闪烁,请重复以上步骤。
6. 如果选错升级ROM,机器一直闪烁而无法关机,请重新断开机内电池,升级成功后再还原。


***************************************************************






样机开始工作了。一切OK!

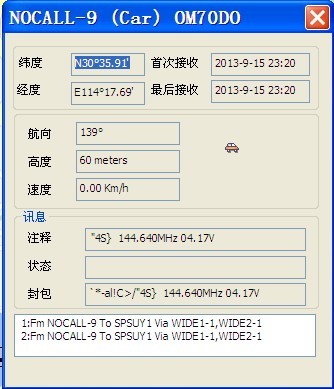

各项参数,支持MIC-E压缩格式发射,数据包更小。

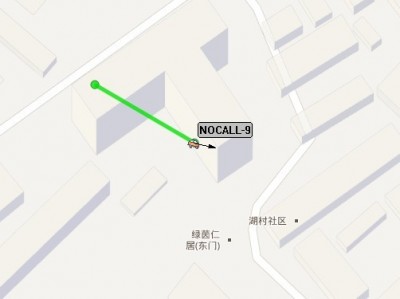

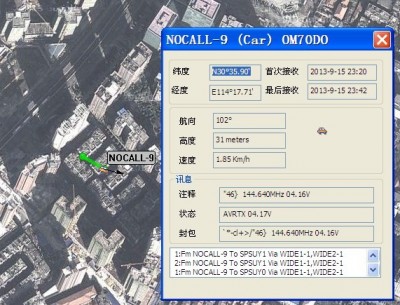

跟踪轨迹,agwtracker效果截图。

google地球截图。



[ 此帖被bg6qbv在2013-12-18 23:13重新编辑 ]
_______________________________________
爱好者......
离线BD7MYM
发帖
565
只看该作者 1楼 发表于: 2013-12-18
离线龙江月
发帖
10615
只看该作者 2楼 发表于: 2013-12-18
前排就位
一:协会收费永远是对的;
二:如果协会错了,请参照第一条。
三:如果对协会有意见,那请自行退出,剩下的就都是没意见的了。
某协会架得起土豪的数字中继,还全国联网,却宣称维护困难,所以要向新人收取中继维护费,协会服务真好!
离线BG3MSG
发帖
599
只看该作者 3楼 发表于: 2013-12-18
严重关注
呼号:BG3MSG
电话:1393356I5OO
Q Q:65447997
电邮:bg3msg@163.com
我的博客:http://bg3msg.blog.163.com/
离线bg5dlx
只看该作者 4楼 发表于: 2013-12-19
已淘宝拍下!
离线bg6qbv
发帖
5831
只看该作者 5楼 发表于: 2013-12-19
感谢大家的信任和支持
     有朋友问,对ham还有没有优惠?
     答:目前的定价是专门针对ham的,商业客户另价,由于硬件多了模块和温度传感器、电池、天线、等等,直接成本都上升了50以上,另外壳采用定制、激光刻字、天线欧迅原厂的,GPS天线是匹配过的,再加上团队人工成本,所以初期暂无优惠计划和优惠权限,望大家理解。
       后期会慢慢会上一些相机照的清晰图,请大家再多提宝贵意见和建议。




    在AVRTT的基础上大力改进,增添了多项功能和硬件而保持适当的价格。


[ 此帖被bg6qbv在2013-12-19 09:00重新编辑 ]
_______________________________________
爱好者......
离线罗剑
发帖
2641
只看该作者 6楼 发表于: 2013-12-19
离线周猩猩
发帖
331
只看该作者 7楼 发表于: 2013-12-19

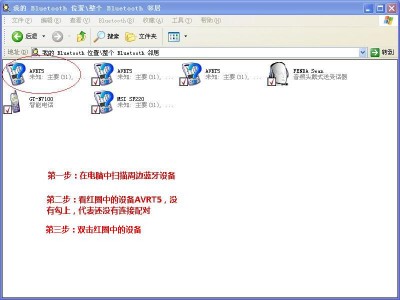

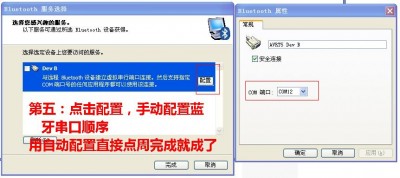

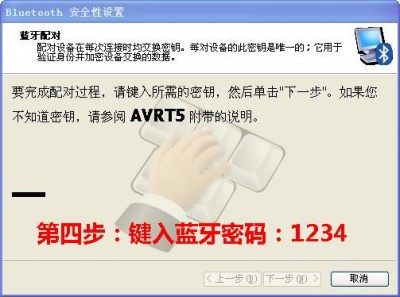

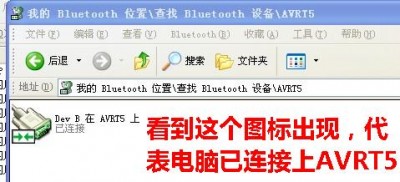

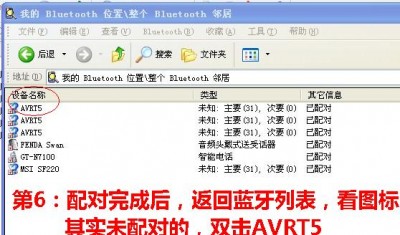

电脑蓝牙连接AVRT5和流运追踪参考设置
首先:电脑连接蓝牙










[ 此帖被周猩猩在2013-12-19 10:54重新编辑 ]
呼号:BH7NOR  (旧BI7NOR)
手机:13590147070      QQ:107903925
QTH:深圳市福田区益田路南方国际广场
   邮箱:yupopp@163.com 微信:yupopp
APRS无线位置报告QQ群:30531489

AVRT5-AVRT6 -手台双向差转盒-出售中
http://bi7nor.taobao.com/
离线周猩猩
发帖
331
只看该作者 8楼 发表于: 2013-12-19

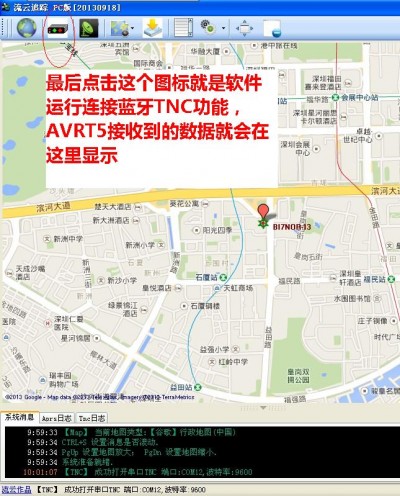

电脑蓝牙连接AVRT5和流运追踪参考设置2

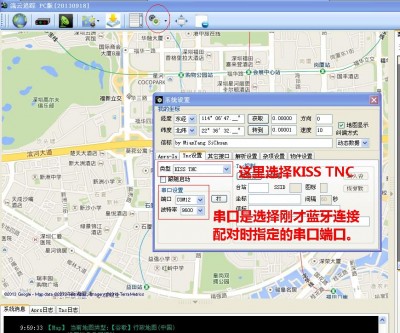

蓝牙连接上AVRT5,接着运行流行追踪,参考设定如图


本文只是说明软件连接AVRT5,软件的具体使用,请参考其它说明文档

[ 此帖被周猩猩在2013-12-19 11:05重新编辑 ]
呼号:BH7NOR  (旧BI7NOR)
手机:13590147070      QQ:107903925
QTH:深圳市福田区益田路南方国际广场
   邮箱:yupopp@163.com 微信:yupopp
APRS无线位置报告QQ群:30531489

AVRT5-AVRT6 -手台双向差转盒-出售中
http://bi7nor.taobao.com/
离线周猩猩
发帖
331
只看该作者 9楼 发表于: 2013-12-19
留位,手机版连接使用教程

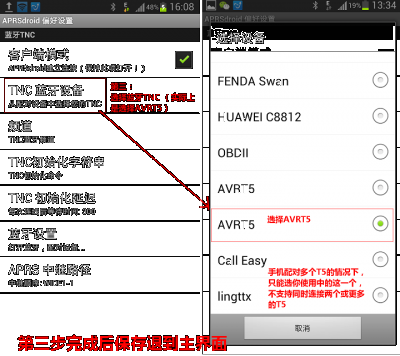

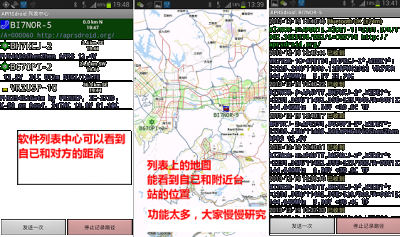

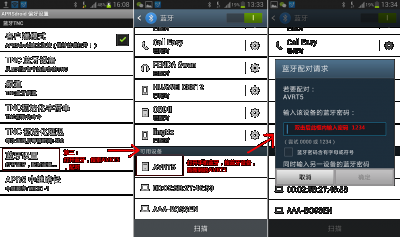

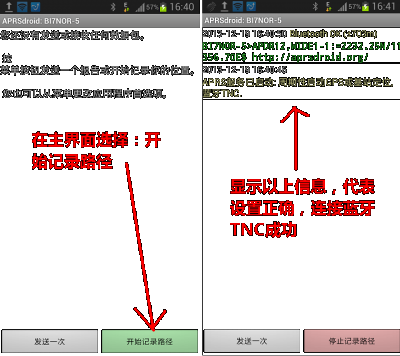

安卓版APRS软件:aprsdroid  连接AVRT5参考教程
(仅T5部分相关设定,其它设定请百度)












[ 此帖被周猩猩在2013-12-20 10:28重新编辑 ]
呼号:BH7NOR  (旧BI7NOR)
手机:13590147070      QQ:107903925
QTH:深圳市福田区益田路南方国际广场
   邮箱:yupopp@163.com 微信:yupopp
APRS无线位置报告QQ群:30531489

AVRT5-AVRT6 -手台双向差转盒-出售中
http://bi7nor.taobao.com/
离线赵宇宁
发帖
3553
只看该作者 10楼 发表于: 2013-12-19
v段频率可写的范围是?
BH4ACQ
DX主要装备:FT-857D+FC-40+10米军用铝杆GP。
冒白凤:腰散酒药留溜柳舅寺耀靈
离线BD5FNA
发帖
2156
只看该作者 11楼 发表于: 2013-12-19
我已淘宝拍下一台。
热情好客的台州人民欢迎您!!!
徐君玲(男)BD5FNA
地址:浙江省温岭市国际数码城2023号
邮编:317500
手机:13858680991
淘宝:http://shop35733316.taobao.com/
Email:bd5fna@126.com      L8179@163.com
离线bh3pzs
发帖
145
只看该作者 12楼 发表于: 2013-12-19
唐山人民发来贺电祝贺下
细水流长,慢慢品吧
离线bg6qbv
发帖
5831
只看该作者 13楼 发表于: 2013-12-19
回 赵宇宁 的帖子
赵宇宁:v段频率可写的范围是? (2013-12-19 11:30)

厂家给出的是136-174MHz,实际上覆盖业余段应该没有问题的,

注意配置界面设置格式,例如:144.6400 144.3900

位数要正确,小数点要是英文字符。
_______________________________________
爱好者......
离线BG7KWM
发帖
886
只看该作者 14楼 发表于: 2013-12-19
有特色
呼号:BG7KWM
会员证号:2玖二03
姓名:陈国基
Email:BG7KWM % 126.com
(请把邮件地址中的 % 更换成 @ )
手机:零一三九2518叁301(欢迎短信)
QQ:51壹4柒7零32(如联系请说呼号)
离线BG6QBY
发帖
12176
只看该作者 15楼 发表于: 2013-12-19
这是个好东西。。。。。。。。。。。
QQ:914429082
业余无线电DIY大卖场淘宝店
www.hamdiy.com
武汉HAM论坛
TEL:棕橙白灰蓝红蓝绿橙橙白[/SIZE]
离线BG4BKU
发帖
77
只看该作者 16楼 发表于: 2013-12-19
如果有车载版就好了,点烟器供电,M座天线接口。。。
离线bg6qbv
发帖
5831
只看该作者 17楼 发表于: 2013-12-19
继续上些图片,晚上灯光下拍的!!

双LED ,欧讯原厂天线,一键开关机。


USB串口和TF卡插口。(目前自动保存每一次的发射,文件名为日期格式,文件类型为KML,支持google地图)


上盖的螺丝和按键特写。


难得的一张天线全貌图。


看看内部的结构,顶上当然是GPS天线。(天线送厂测试后选用的一款)


板子的布局,体积很小,有银行卡吧,尺寸比银行卡小点。
天线测试的时候容座子易松脱,让厂家堆锡加固了。


正面是激光刻字,随便野外揣摩是不怕掉漆的!!!
[ 此帖被bg6qbv在2013-12-19 20:18重新编辑 ]
_______________________________________
爱好者......
离线bg6rlc
发帖
95
只看该作者 18楼 发表于: 2013-12-20
我已经买了一块,楼主应该看见了吧。现在BY6SX正在运行APRS,实在手痒啊!
