太陽能digipeater電源自給自足,適合在山區不方便有交流電源供應的地方使用,此project一直在我的Todo list中,如今在台灣南部,我終於已架設了兩台Solar digipeater供測試及研究。
呼號分別為 BM2FQA-1 及 BM2FQA-2。
以下我以BM2FQA-2為例分享架設組件:
使用器材:
1. 塑料防水箱 (台幣約480元)
2. 無線電機 Icom IC-W32A (買了14年的舊手機),設定發射 1.5W 功率
3. 20W單晶太陽能板 (人民幣 75元)
4. 3A太陽能板充電控制器 (人民幣25元)
5. APRS digi專用版 (馬工 BH4TDV設計 人民幣150元)
6. 12AH 鉛酸電瓶 (台幣900元)
7. 3.5mm 立體頭 2.5mm立體頭 手機電源頭 天線M母頭及線材 (約台幣50-100元)
8. 1.5吋鍍鋅角鐵 3米 (台幣180元)
9. Diamond X500 約五米天線 (約台幣3000元) 感謝 BX6AM贊助天線及鋁管Mast !!
10. 圓穴鋸鑽頭 (台幣 350元) (鑽M母頭孔用)
11. 1米5D cable線 (連接天線及防水箱天線M母座)
以下是架設過程:

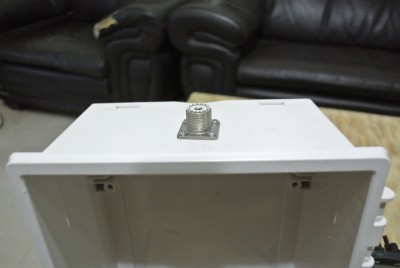

防水箱上部用圓穴鋸鑽頭鑽出M座的孔,另鑽四個M3的孔鎖上螺絲螺帽固定。

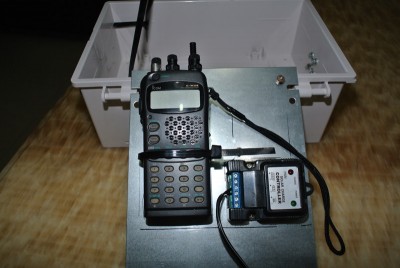

在防水箱的內部鐵板上規畫好要放置的物件,鑽孔固定。此圖為無線電機及太陽能充電控制器。

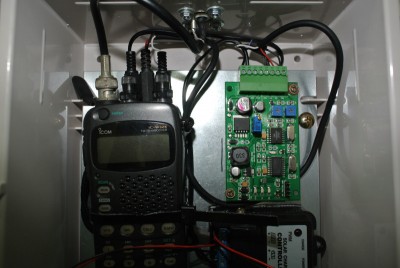

此為防水箱內部的設備安置:無線電,馬工digi板,太陽能充電控制器, 12A電瓶。
銲好接頭: RG58 cable, 電源線, 聲音輸出, 聲音輸入, PTT (電容,電阻)。

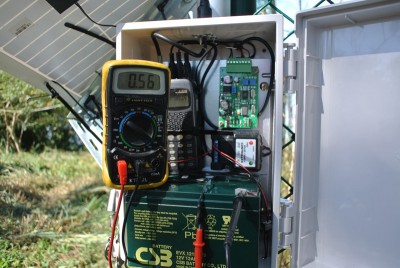

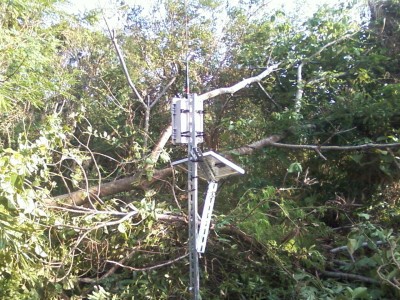

山上架設好之防水箱和太陽能板 (照片左上角),電表測量太陽能板充電電流 (早晨約九點半 560mA)
此digipeater的電流消耗:
無線電不開機 (digi版及充電控制器): 20mA
無線電開機 SQL設定: 60mA
1.5W功率發射: 約600mA
馬工Digi專用板的設定:
板子上Mic旋紐調整音聲介於最大聲和最小聲之間再稍偏大聲一些。
板子上SP旋紐不動,只調整無線電機的音聲紐,先轉最小聲,再轉大至可解碼後,再大一點點。
輸出至手機的電壓我設定為 6.0V 這樣無線電手機 H檔輸出 1.5W。
Beacon設定十分鐘一次。
以上是 BM2FQA-2 太陽能digipeater的架設簡述,供同好們參考,它工作的情況可參考aprs.fi
BM2FQA-2原始數據。
有何問題歡迎指教 73 de BX2AI
