频率显示模块汇总 [复制链接]

年前有一个帖子，提到想找一款好用且成本在30RMB以内的数码管频率显示模块用在DIY的机器上做频率显示用。以前我也发过一些制作频率计资料，看到不少朋友需要这样的模块，就试着做了两款，先后换了三个方案，经过反复考量，最终定型。从那个帖子看出，不同的朋友对于模块的要求不尽相同，在设计中也尽量兼顾，下面发布相关资料，有更好的建议请提出，以便改进。

原贴地址：http://www.hellocq.net/forum/read.php?tid=308847

2014年6月增加了两款VFD频率显示模块

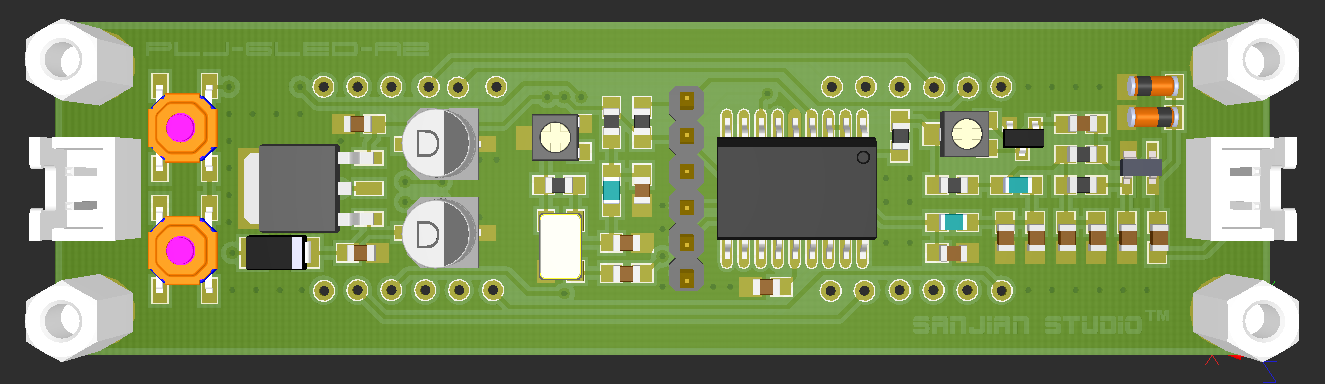

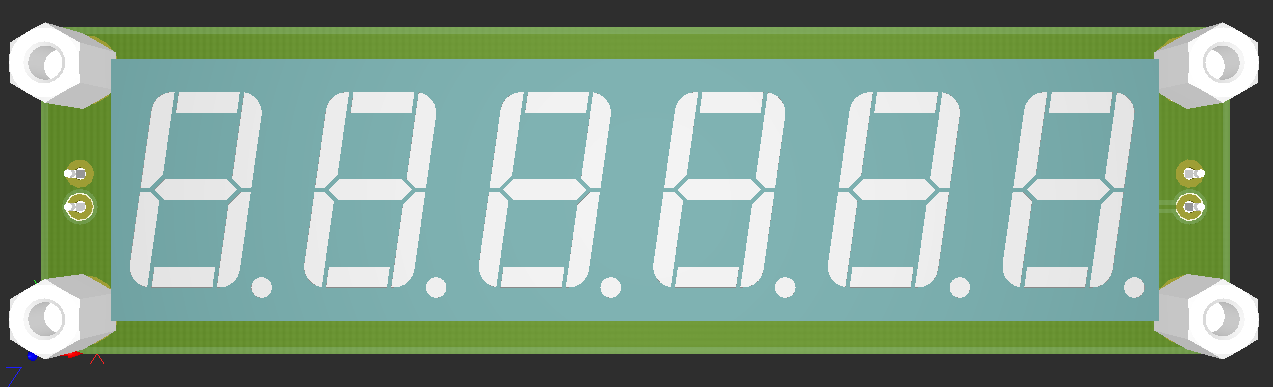

3D视图

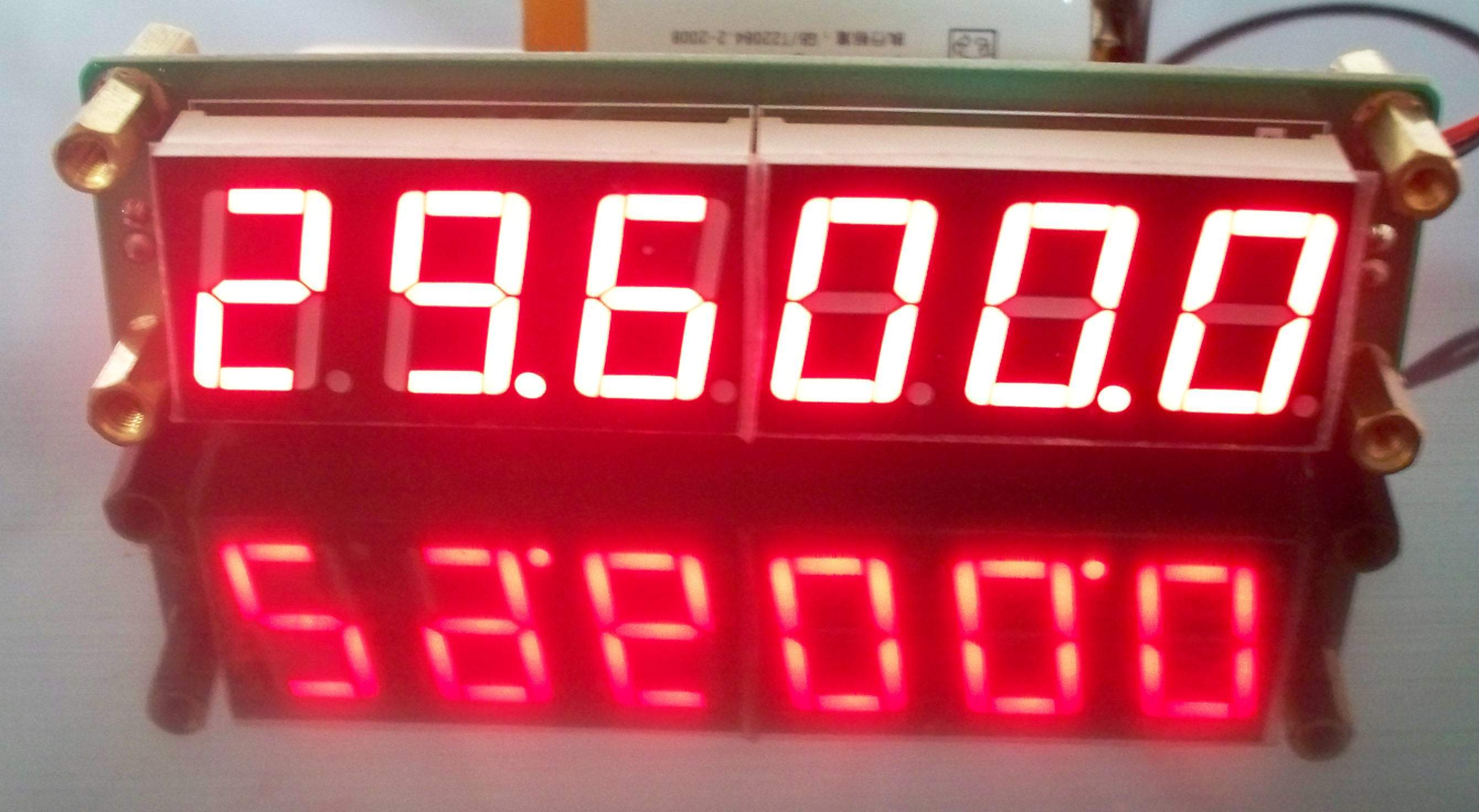

实物图

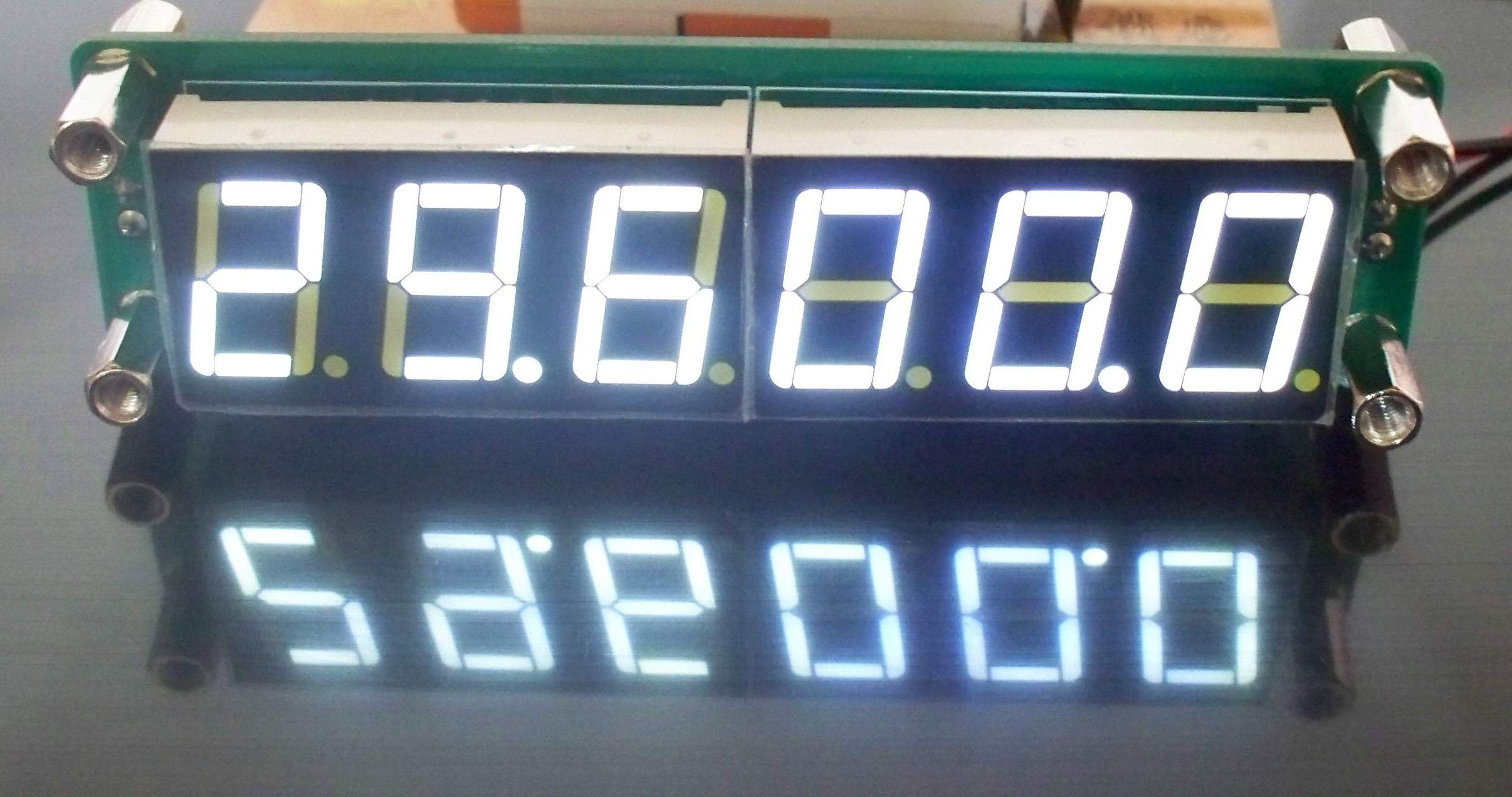

高亮红色、普亮黄绿色、高亮纯绿色、高亮蓝色、高亮白色和高亮黄色
图片与实际效果有一定的差别

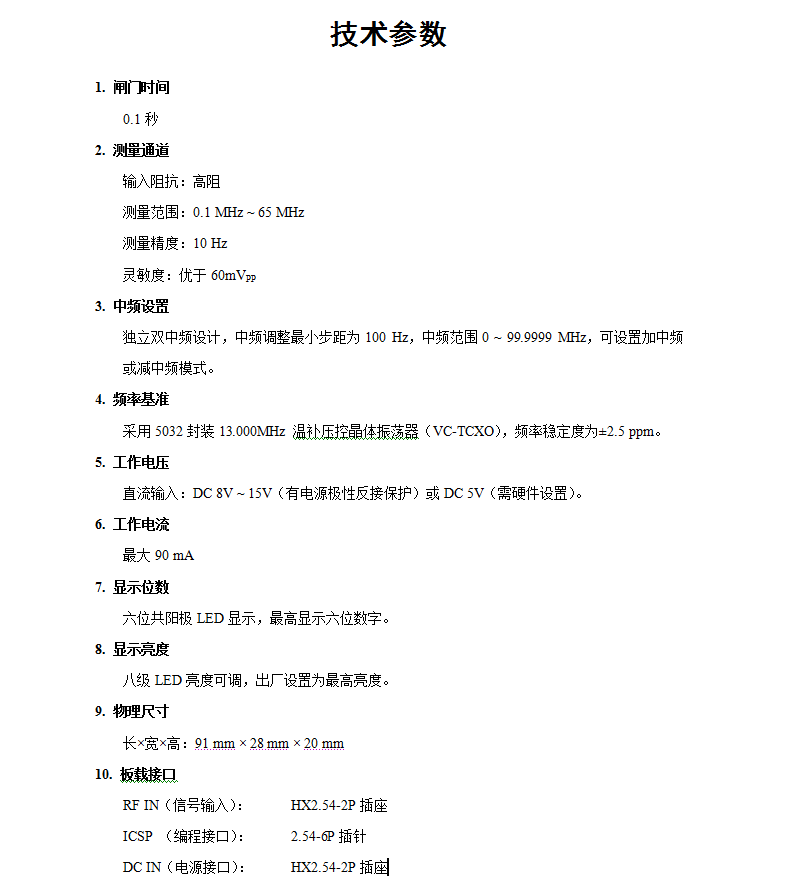

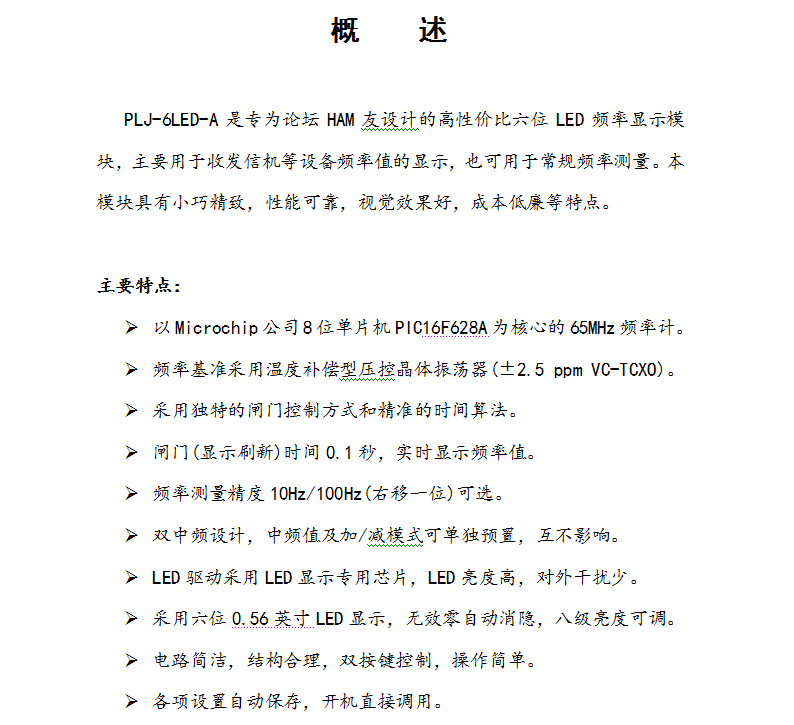

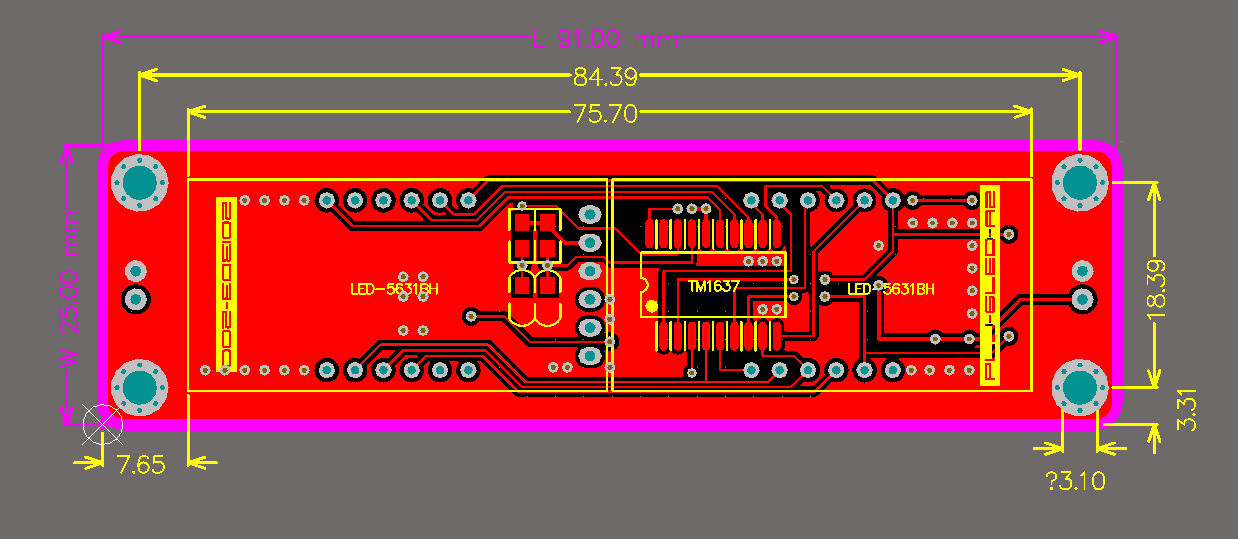

制作资料

版本名称：PLJ-8LED-C

主要特点：
◆ 以Microchip公司PIC16F648A为核心的2.4GHz频率计。
◆ 频率基准采用温度补偿型压控晶体振荡器(2.5 ppm VC-TCXO)。
◆ 采用独特的闸门控制方式和精准的时间算法(非定时中断方式)。
◆ 闸门(显示刷新)时间0.01秒/0.1秒/1.0秒可选，实时显示频率值。
◆ 单端输入设计，测频三通道(低通道/高通道/自动通道)可选。
◆ 双中频设计，中频值及加/减模式可单独预置。
◆ 采用八位0.56英寸高亮度数码管显示，八级亮度可调。
◆ 无效零自动消隐，无效频率值显示滤波可选，最末位消隐可选。
◆ 电路简洁，结构合理，双按键控制，操作简单。
◆ 各项设置自动保存，开机直接调用。


技术参数
1. 闸门时间
◆ 0.01秒
◆  0.10秒
◆  1.0 秒

2. 测量通道（高低通道均为高阻）
◆ 低通道
   测量范围：0.1 MHz ~ 60 MHz
   测量精度：± 100Hz         (0.01秒闸门时)
             ± 10Hz          ( 0.1秒闸门时)
             ± 1Hz           ( 1.0秒闸门时)
   低通道灵敏度：
     0.1 MHz ~ 10 MHz：优于60mV_PP
     10 MHz ~ 60 MHz：优于60mV_PP
     60 MHz ~ 75 MHz：未测试
◆  高通道（64分频）
    测量范围：20 MHz ~2.4 GHz
    测量精度：± 6400Hz       (0.01秒闸门时)
              ± 640Hz        ( 0.1秒闸门时)
              ± 64Hz         ( 1.0秒闸门时)
   高通道灵敏度：
    20 MHz ~ 30 MHz：优于100mV_PP
    30 MHz ~ 60 MHz：优于50mV_PP
    60 MHz ~ 2.4GHz：未测试
◆  自动通道
    依据输入信号频率自动选择高通道或低通道，识别频率为60 MHz。如输入大于60MHz的信号幅度不足无法自动选择高通道时，应手动选择高通道测频。
3. 中频设置
    独立双中频设计，中频调整最小步距为100Hz，中频范围0 ~ 99.9999 MHz，可设置加中频或减中频模式。
4.频率基准
    采用5032封装13.000MHz温补压控晶体振荡器（VC-TCXO），频率稳定度为±2.5ppm。
5.工作电压
    直流输入：DC 9V ~ 15V（具有电源极性反接保护）
6.工作电流
    最大160 mA（测试条件：①DC12V供电；②红色数码管；③八级亮度）
7.显示位数
    八位LED显示，最高显示八位数字。
8.显示亮度
    八级LED亮度可调，出厂设置为最高亮度。
9.物理尺寸
    长×宽×高：125.5 mm × 25.5 mm × 21.5 mm
10. 组件质量
    46 g（净重）
11. 板载接口
    DCIN（电源接口）：          HX2.54-2P插座
    RFIN（信号输入）：          HX2.54-2P插座
    ICSP（编程接口）：          2.54-6P插针
3D视图：（点击查看大图）



安装尺寸：（点击查看大图）

实物图：（点击查看大图）

红色、蓝色和绿色。

版本名称：PLJ-9VFD-A

主要特点：
  ◆ 以Microchip公司PIC16F648A为核心的2.4GHz频率计。
  ◆ 频率基准采用温度补偿型压控晶体振荡器(2.5 ppm VC-TCXO)。
  ◆ 采用独特的闸门控制方式和精准的时间算法(非定时中断)。
  ◆ 闸门(显示刷新)时间0.01秒/0.1秒/1.0秒可选。
  ◆ 单端输入三通道(低通道/高通道/自动通道)可选。
  ◆ 双中频设计，中频值及加/减模式可单独预置，互不影响。
  ◆ 采用全新三星九位VFD屏显示，八级亮度可调。
  ◆ 无效零自动消隐，无效频率值显示滤波可选，最末位消隐可选。
  ◆ 电路过压过流和反接保护设计，整机布局合理。
  ◆ 双按键控制，操作简单。
  ◆ 各项设置自动保存，开机直接调用。

技术参数：
1. 闸门时间
  ◆ 0.01秒
  ◆ 0.10秒
  ◆ 1.0 秒

2. 测量通道（高低通道均为高阻）
  ◆ 低通道
     测量范围：0.1 MHz ~ 60 MHz
     测量精度：± 100Hz         (0.01秒闸门时)
               ± 10Hz          ( 0.1秒闸门时)
               ± 1Hz           ( 1.0秒闸门时)
    通道灵敏度：
      0.1 MHz ~ 10 MHz：优于60mV_PP
      10 MHz ~ 60 MHz：优于60mV_PP
      60 MHz ~ 75 MHz：未测试
  ◆ 高通道（64分频）
    测量范围：20 MHz ~2.4 GHz
    测量精度：± 6400Hz       (0.01秒闸门时)
              ± 640Hz        ( 0.1秒闸门时)
              ± 64Hz         ( 1.0秒闸门时)
    通道灵敏度：
    20 MHz ~ 30 MHz：优于100mV_PP
    30 MHz ~ 60 MHz：优于50mV_PP
    60 MHz ~ 2.4GHz：未测试
  ◆ 自动通道
     依据输入信号频率自动选择高通道或低通道，识别频率为60 MHz。若输入大于60MHz的信号幅度不足无法自动选择高通道时，应手动选择高通道测频。
3. 中频设置
    独立双中频设计，中频调整最小步距为100Hz，中频范围0 ~ 99.9999 MHz，可设置加中频或减中频模式。
4.频率基准
    采用5032封装13.000MHz温补压控晶体振荡器（VC-TCXO），频率稳定度为±2.5ppm。
5.工作电压
    直流输入：DC 9V ~ 15V（具有电源极性反接及过流过压保护）
6.工作电流
    小于150 mA（测试条件：①DC12V供电；②八级亮度）
7.显示位数
    九位VFD显示，最高显示九位数字。
8.显示亮度
    八级VFD亮度可调，出厂默认设置为最高亮度。
9.组件尺寸
    长×宽×高：120 mm × 36 mm × 20 mm
10. 组件质量
   60 g（净重）
11. 板载接口
   DCIN（电源接口）：          HX2.54-2P插座
   RFIN（信号输入）：          HX2.54-2P插座
   ICSP（编程接口）：          2.54-6P插针
安装尺寸：（点击查看大图）

实物图：（点击查看大图）



显示效果：（点击查看大图）

版本名称：PLJ-7VFD-A

主要特点：

◆ 以Microchip公司PIC16F648A为核心的65MHz频率计。

◆ 频率基准采用温度补偿型压控晶体振荡器(2.5 ppm VC-TCXO)。

◆ 采用独特的闸门控制方式和精准的时间算法(非定时中断方式)。

◆ 闸门(显示刷新)时间0.1秒，实时显示频率值。

◆ 频率测量精度10Hz/100Hz(右移一位)可选。

◆ 双中频设计，中频值及加/减模式可单独预置，互不影响。

◆ 采用七位VFD屏显示，八级亮度可调。

◆ 无效零自动消隐。

◆ 电路过压过流和反接保护设计，整机布局合理。

◆ 双按键控制，操作简单。

◆ 各项设置自动保存，开机直接调用。

技术参数：

1. 闸门时间

   0.1秒

2. 测量通道

   输入阻抗：高阻                                测量范围：0.1MHz ~ 65 MHz

   测量精度：10 Hz                               灵敏 度：优于60mV_PP

3. 中频设置

   独立双中频设计，中频调整最小步距为100Hz，中频范围0 ~ 99.9999 MHz，可设置加中频或减中频模式。

4.频率基准

   采用5032封装13.000MHz温补压控晶体振荡器（VC-TCXO），频率稳定度为±2.5ppm。

5.工作电压

   DC 9V ~ 15V（具有电源极性反接及过流过压保护设计）。

6.工作电流

   最大150 mA（测试条件：DC12V供电，八级亮度）

7.显示位数

   七位VFD显示，最高显示七位数字。

8.显示亮度

   八级VFD亮度可调，出厂设置为最高亮度。

9.组件尺寸

   长×宽×高：120.5mm × 43.5 mm × 22 mm

10. 组件质量

   76 g（净重）

11. 板载接口

   DCIN（电源接口）：          HX2.54-2P插座

   RFIN（信号输入）：          HX2.54-2P插座

   ICSP（编程接口）：          2.54-6P插针

实物图：（点击查看大图）

等了半天，确认没插队

好。。。。。。。。。。。。

好东西 频率能到550mhz不能

版本名称：PLJ-0802-A

主要特点：

◆ 以Microchip公司8位单片机PIC16F648A为核心的高性能1.2GHz频率计。
◆ 频率基准采用温度补偿型压控晶体振荡器(±2.5 ppm VC-TCXO)。
◆ 双中频设计，中频值及加/减模式可单独预置。
◆ 采用LCD0802液晶屏显示，最高可显示7位数字，频率值无效零自动消隐。
◆ 防电源反接设计，低功耗电池供电方案。
◆ 双按键控制，人机界面良好。
◆ 各项设置自动保存在EEPROM中，下次开机直接调用。


技术参数：

1. 闸门时间
    0.64秒
2. 测量通道
    测量范围：1 MHz ~ 1.2 GHz                测量精度：± 100Hz
    通道灵敏度：（HM8134-2数据）

3. 中频设置
    中频可调最小步距为100 Hz，中频范围0 ~ 999.9999 MHz，可设置为加中频或减中频模式。
4. 频率基准
    采用5032封装13.000MHz 温补压控晶体振荡器（VC-TCXO），频率稳定度是±2.5 ppm。
5. 工作电压
    直流输入：DC 9V ~ 12V（有电源极性反接保护）
6. 工作电流
    启用背光：≤ 55 mA
7. 显示位数
    最高7位数字显示
8. 物理尺寸
    长×宽×高：58mm×32mm×27mm
9. 模块质量
    40 g
10. 板载接口
    RF INPUT（测量信号输入）：         XH2.54-2P方口插座
    ICSP INPUT（MCU编程接口）：     XH2.54-6P插针
    POWER INPUT（电源接口）：        XH2.54-2P方口插座

实物图：（点击查看大图）

不错，支持！

终于出来了。希望早日出成品（刚才去淘宝看了，还木有）。

不错！ 已经很袖珍了，可是手持机用还是大了点~

特别喜欢蓝色的！

为什么喜欢呀pic的东东啊

加多一个晶振测试功能就好了

设置2个频率输入，VFO减BFO的频率，然后直接显示出来相减以后的频率，就是电台的准确而真实的工作频率。如果能有这样的智能频率显示，适应性就会大大的提高。而且，频率显示始终可以跟随电台2个本振的漂移，实现准确的无误差的显示。

手工设置中频数值，只能跟踪VFO的频率变化，对BFO的频率变动则无法跟踪。
