双通道数字驻波表套件正式推出 [复制链接]

 上一主题 下一主题
离线jzkuangbiao
注册用户

发帖
1055
只看楼主 倒序阅读 0楼 发表于: 2012-11-04
— 本帖被 BD6CR 从 QRP and DIY 移动到本区(2012-11-05) —
http://item.taobao.com/item.htm?id=16042297909
上面是淘宝链接，详细安装说明在线传

检测头可分离
在完成最简调整方法后先正式推出。hf检测部分不用调整（是平衡不用调整不是完全免调）





这两个图是实测的带通曲线 上面的中心点是100mhz带宽200mhz 下面的中心点是350mhz

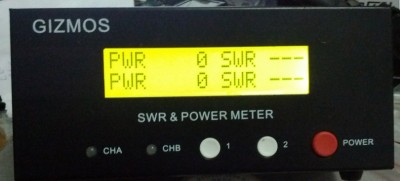

频率目前可以1.8-525mhz 功率200w  以后可能会推出更大功率检测头 双通道同时显示   检测头可分离开主机使用
压缩文件是连接电脑上位机软件  下面是主机原理图   多种组合，看你怎么用了 hf+uv  hf+hf uv+uv   推动+后级    主要电路和软件借鉴了下面的外国3位同好
Dinesh Gajjar / VU2FD
Antonio Alfinito / I2TZK
Frank Dzuirda / K7SFN



频率范围S1:1.8～160
        S2:140～525
最大功率200w
功率测量精度  ±10%
驻波比测定时  S1:1
最小功率-W     S2:2
插入损耗-dB  S1:0.2
             S2:0.3
标称阻抗-Ω   50Ω
外形尺寸-mm  宽185  高83  深94
屏幕尺寸mm    10*24





[ 此帖被jzkuangbiao在2012-11-04 20:16重新编辑 ]
河南焦作 qq:251793151 BG6IYT
回复
举报
分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
离线jzkuangbiao
注册用户
发帖
1055
只看该作者 1楼 发表于: 2012-11-04

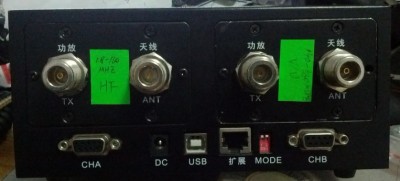

   标签是我手写的请无视 SWR Meter.zip (702 K) 下载次数:21 上位机截图和软件
河南焦作 qq:251793151 BG6IYT
回复
举报
离线大改锥
注册用户
发帖
289
只看该作者 2楼 发表于: 2012-11-04
很强大，支持一下
山西长治BG3SFW
回复
举报
离线BG9BAF
注册用户
发帖
117
只看该作者 3楼 发表于: 2012-11-04
使用说明在吗？
通信[B]/B[/B] [LEFT][/LEFT][/COLOR]地址:陕西省汉中市汉台区西一环普罗旺斯民乐花苑一期3-1-2404
姓名:范兴汉
呼号:BG9BAF
会员证号:81266
手机:18691622170
QQ:728514148
邮箱:fy168h@163.com
汉中美!汉中美!欢迎你到汉中来! :175:
回复
举报
离线山阳浪子
注册用户
发帖
505
只看该作者 4楼 发表于: 2012-11-04
很强大啊
科源电气     BG6IIK
回复
举报
离线HNWFN
注册用户
发帖
44
只看该作者 5楼 发表于: 2012-11-04
这个可以有
回复
举报
离线张英伟
注册用户
发帖
56
只看该作者 6楼 发表于: 2012-11-04
看着漂亮,不知使用效果如何,还有这是散装套件,自觉DIY能力差,如果有成品,可以进一台玩玩
呼号：BG5BDY
设备:FTDX1200;FT817
天线:V750
恪守“体谅、忠诚、进取、友爱、适度、爱国”六大准则，维护HAM群体的荣誉。
守候CW:7.007;14.014;21.021;28.028
回复
举报
离线bg6imj
注册用户
发帖
595
只看该作者 7楼 发表于: 2012-11-04
很亮的设备。
河南省洛阳市西工区 BD6IMJ
Q Q：380986884
邮箱：bg6imj@126.com
回复
举报
离线jzkuangbiao
注册用户
发帖
1055
只看该作者 8楼 发表于: 2012-11-04
我记得是发到套件板块里的，怎么又到这里 请斑竹麻烦移下吧
河南焦作 qq:251793151 BG6IYT
回复
举报
离线bg7sgm
注册用户
发帖
71
只看该作者 9楼 发表于: 2012-11-04
看着不错，记号一下先
呼号:BG7SGM
QQ:112645086
回复
举报
离线BH1NLT
注册用户
发帖
555
只看该作者 10楼 发表于: 2012-11-05
HF这边也是N座吧
QQ   93875807
TEL微信 13241845591
1602液晶显示功率驻波表,2400W功率驻波表
回复
举报
离线史金石
注册用户
发帖
221
只看该作者 11楼 发表于: 2012-11-05
这个东西相当实用
CW爱好者
CSKC:095
Mobile:138...--450-....687
Mail:emumusic AT sina.com
QQ:880.----6161
回复
举报
离线bg4ijt48a
注册用户
发帖
2290
只看该作者 12楼 发表于: 2012-11-05
要整机套件的不要
刘全谦 ： BG4IJT
住址;青岛市伊春路41号(军干休五所)
手机;15954207617
18653244966
QQ:378981118
qq:1500661616

bg4ijt@126.com
QD HAM 应急通讯运动俱乐部
回复
举报
离线bd9cr
注册用户
发帖
1202
只看该作者 13楼 发表于: 2012-11-05
回复
举报
离线BG3MCK
注册用户
发帖
434
只看该作者 14楼 发表于: 2012-11-05
这个东西应该相当不错
APRS-10 144.640
苏志明　BG3MCK（3） 编号33-22276

唐山丰润139315*****
缘      人生的相遇 相知
                    并非偶然
                        而是有缘 ！！
回复
举报
离线龙门电台
注册用户
发帖
638
只看该作者 15楼 发表于: 2012-11-05
记号一个
呼号 BG6JLJ
地址 河南省洛阳市高新区火炬园C座6楼
qq 626543901
电话 1500379滴滴滴滴滴哒哒哒哒哒哒哒哒哒哒滴滴滴滴滴
欢迎来古都洛阳做客看牡丹花游龙门喝牛肉汤上中继
洛阳业余无线电中继 439025 -9 88.5
回复
举报
离线BG6JJI
注册用户
发帖
4942
只看该作者 16楼 发表于: 2012-11-05
看着不错，好东西
到处游荡的机器人火腿，目前在丽江
RIG:我有一堆uSDX
ANT:随时都能抄走的拉杆GP天线
QQ:1416160    我的DIY群:777353770
http://www.dxsummit.fi/DxSpots.aspx
回复
举报
离线BG6IBF
注册用户
发帖
372
只看该作者 17楼 发表于: 2012-11-06
好设备！HAM值得拥有！
我的业余无线电之路：
1993年12月---黑台-30兆F30对讲机CB鱼台爱好者；
2002年4月----加入CRSA呼号BG6IBF得四级操作证；
2009年3月----赴洛阳操证考试升级取得三级操作证；
2014年5月----CRSA操证换CRAC操证得B级操作证；
中国东京CQ之友俱乐部论坛
http://kfham.haotui.com
中国东京CQ之友俱乐部贴吧
http://tieba.baidu.com/f?kw=%D6%D0%B9%FA%B6%AB%BE%A9cq%D6%AE%D3%D1%BE%E3%C0%D6%B2%BF&from=prin
回复
举报
离线huizi
注册用户
发帖
908
只看该作者 18楼 发表于: 2012-11-11
祝贺  驻波表后的又一力作
BD3OKK
李 志 辉
河北保定
QQ：34081612
bd3okk@163.com
回复
举报
离线黄小江
注册用户
发帖
564
只看该作者 19楼 发表于: 2012-11-14
回 jzkuangbiao 的帖子
jzkuangbiao:[图片]   标签是我手写的请无视[图片] 上位机截图和软件
 (2012-11-04 19:29)

支持jzkuangbiao再次引进好玩的测量套件！
