Softrock SMD软件无线电接收机套件 预定贴 [复制链接]

 上一主题 下一主题
离线走遍天下
注册用户

发帖
82
只看楼主 倒序阅读 0楼 发表于: 2012-09-04

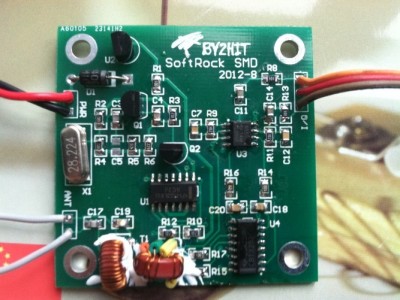

本软件接收机，是根据国外套件Softrock Lite II接收机（http://www.wb5rvz.com/sdr/sr_lite_ii/）资料仿制而成。
基带I/Q方案，需要配合计算机声卡采样。
购买前请确认您的计算机带有线路输入功能（双声道）。只有话筒输入是不可以的！
主要改动如下：阻容全部采用0805贴片元件，重新绘制了PCB，运放使用易购的NE5532。
软件可以使用Rocky、HDSDR等。
下载地址：
在套件制作过程中还要特别感谢BG2BHC的帮助，由于BG2BHC的帮助，使得印刷电路板得到快速顺利的制作完成。
套件中心频率7.056MHz，模式根据软件选择。
套件包括板上所有元件及插座，以及一根双3.5公头音频线。
价格为：70元/套     在校学生 ：50元/套
本套件不包括外壳面板，请自行制作
邮费问题等我联系下申通或中通之后再定
承诺：每出售一套，将捐赠给BY2HIT 10元
同时如果在科创论坛出售的，每套捐赠科创论坛10元

补充一条：我也是辽宁人，所以呢，在辽宁火腿社区出售套件，将按照10元/套，捐赠给辽宁火腿社区。
http://www.lnham.net/forum.php?mod=viewthread&tid=3020#lastpost   (欢迎各位老乡捧场)
目前实验板已经完全成功，预计2012年9月20日左右将开始出售
欢迎各位朋友预定
如有任何问题可留言或者与QQ490857789联系

想说一下：很多人会看到我在各种捐款，可能有人会说些什么。
我只想说，我卖这个套件不为了能赚多少钱，只希望想要玩或者研究这方面的朋友们能够得到需要的物品及支持。
再有就是想与各位交个朋友，虽然我在BY2HIT好几年了，现在也有自己的呼号了，不过这次也算是正式踏入业余无线电圈子的一步吧。
提前感谢大家能够来给我这个新人捧场，而我的承诺一定会兑现的。
VY 73!
[ 此帖被走遍天下在2012-09-05 22:00重新编辑 ]
一个背包——走遍天下[/COLOR]
个人呼号：BG2XDT
手台：TG-UV2  BF-UV5R
BY2HIT成员，2011-2012年负责人之一
QQ：490857789  欢迎光临我们的论坛www.by2hit.net/bbs
回复
举报
分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
离线bg8npk
注册用户
发帖
5504
只看该作者 1楼 发表于: 2012-09-04
BG8NPK，订一套
BG8NPK/7
吴骁
专业联系电话156-2558-1383
回复
举报
离线weed
注册用户
发帖
8744
只看该作者 2楼 发表于: 2012-09-04
在鄰家姐姐裏買過40m的，想搞20m的。
姓名： 方启旸 （旸:Yang）
我的地址：广东省 东莞市 厚街镇 厚街大道东40号 （东莞农村商业银行厚街支行）
联系电话：13798809718
E-mail: fangqy112@sina.com
E-mail: fangqy112@qq.com

:180:  :180:  :180:  :180:  :180:  :180:
回复
举报
离线走遍天下
注册用户
发帖
82
只看该作者 3楼 发表于: 2012-09-04




一个背包——走遍天下[/COLOR]
个人呼号：BG2XDT
手台：TG-UV2  BF-UV5R
BY2HIT成员，2011-2012年负责人之一
QQ：490857789  欢迎光临我们的论坛www.by2hit.net/bbs
回复
举报
离线走遍天下
注册用户
发帖
82
只看该作者 4楼 发表于: 2012-09-04
回 weed 的帖子
weed:在鄰家姐姐裏買過40m的，想搞20m的。 (2012-09-04 21:12)

这套PCB可以支持多个波段，只是配件不同，如果想弄到话，可以适当提供必要元件
一个背包——走遍天下[/COLOR]
个人呼号：BG2XDT
手台：TG-UV2  BF-UV5R
BY2HIT成员，2011-2012年负责人之一
QQ：490857789  欢迎光临我们的论坛www.by2hit.net/bbs
回复
举报
离线sunstar
注册用户
发帖
1541
只看该作者 5楼 发表于: 2012-09-04
支持，定一套
BG4UNY
孙勇
江苏省南通市起凤园新村7幢203室
QQ37852277
EMAIL:sunstar126@163.com
TEL:13003594829
回复
举报
离线bh7ni
注册用户
发帖
2743
只看该作者 6楼 发表于: 2012-09-04
很想要，但很纠结我的笔记本电脑没有线路输入功能（双声道）。only有话筒输入，有何解决的好办法？
bh7ni，在深圳的安徽人
欢迎加入HF DX国际技术群（和谐文明QQ群,内有一千多个技术精湛热情如火的国内外玩短波的疯子群友在等你）：26923662
YAESU FT80C老电台群（QQ群）：338017688
孔雀-电台ECU交流群（QQ群）：463833393
IC756,7000,718,78,703,FT817,80C,D710*2,F7*2,R5000,SM50*2,GM300*2,SM120,GP68,GP88*8,LT6100PLUS,UV5R
深圳科技园模拟中继438.025，-5,88.5
回复
举报
离线BG2BHC
注册用户
发帖
5337
只看该作者 7楼 发表于: 2012-09-04
第一台样机是我焊的，这个电路没有什么需要调整的地方，只要元件安装正确质量没问题应该是一装就成的
运放虽然换成了NE5532，但是和Ensemble RX II相比噪声水平反倒小了一些（可能是本振的原因），镜像抑制也不错
有些梦想一直会在。

------“火腿”是业余无线电爱好者的意思吗？听上去很好吃。
------我的呼号后缀是BHC，意思是“不好吃”…
回复
举报
离线BD8AAA
注册用户
发帖
4999
只看该作者 8楼 发表于: 2012-09-04
支持，能不能加可调本振用呢
发展科技爱好，倡导科学理性
刘虎，028-81928955，liuhu@liuhu.org，支付宝bbs@kechuang.org，仪器技术群：11302965。
回复
举报
离线bg8npk
注册用户
发帖
5504
只看该作者 9楼 发表于: 2012-09-04
回 bh7ni 的帖子
bh7ni:很想要，但很纠结我的笔记本电脑没有线路输入功能（双声道）。only有话筒输入，有何解决的好办法？
 (2012-09-04 23:01)

买个声卡吧
BG8NPK/7
吴骁
专业联系电话156-2558-1383
回复
举报
离线VR2KW
荣誉会员
发帖
3110
只看该作者 10楼 发表于: 2012-09-05
供电电压多少？
回复
举报
离线黄小江
注册用户
发帖
564
只看该作者 11楼 发表于: 2012-09-05
回 走遍天下 的帖子
走遍天下:这套PCB可以支持多个波段，只是配件不同，如果想弄到话，可以适当提供必要元件 (2012-09-04 22:06)

喜欢多波段的！... ... 至少要波段的。
回复
举报
离线BG2BHC
注册用户
发帖
5337
只看该作者 12楼 发表于: 2012-09-05
回 weed 的帖子
weed:
在鄰家姐姐裏買過40m的，想搞20m的。

黄小江:
喜欢多波段的！... ... 至少要[表情]波段的。 [表情]


昨天我们研究了一下，14M工作是先三倍频再四分频，需要的18.73MHz晶振淘宝都找不到，如果定做成本就太高了
有些梦想一直会在。

------“火腿”是业余无线电爱好者的意思吗？听上去很好吃。
------我的呼号后缀是BHC，意思是“不好吃”…
回复
举报
离线BG2BHC
注册用户
发帖
5337
只看该作者 13楼 发表于: 2012-09-05
回 bh7ni 的帖子
bh7ni:很想要，但很纠结我的笔记本电脑没有线路输入功能（双声道）。only有话筒输入，有何解决的好办法？
 (2012-09-04 23:01)

可以买个USB声卡，但是很便宜的那种基本都不带线路输入，带线路输入的大概要四五百元以上了。。5SBA老大的easy sdr有一个PCM2904的选件，可以解决有无，但是这个方案的驱动暂时还不完美。。
有些梦想一直会在。

------“火腿”是业余无线电爱好者的意思吗？听上去很好吃。
------我的呼号后缀是BHC，意思是“不好吃”…
回复
举报
离线BG2BHC
注册用户
发帖
5337
只看该作者 14楼 发表于: 2012-09-05
回 BG8AAS 的帖子
BG8AAS:支持，能不能加可调本振用呢 (2012-09-04 23:07)

小范围调意义不大，大范围调LPF也需要切换，这样就和Ensemble RX II差不多了
有些梦想一直会在。

------“火腿”是业余无线电爱好者的意思吗？听上去很好吃。
------我的呼号后缀是BHC，意思是“不好吃”…
回复
举报
离线BG2BHC
注册用户
发帖
5337
只看该作者 15楼 发表于: 2012-09-05
回 VR2KW 的帖子
VR2KW:供电电压多少？ (2012-09-05 01:28)

大概7~15V，我使用的是9V叠层电池。输入经过一个防反接二极管输入78L05，如果能够提供高质量的5V电源短路二极管和78L05直接供电应该也可以
有些梦想一直会在。

------“火腿”是业余无线电爱好者的意思吗？听上去很好吃。
------我的呼号后缀是BHC，意思是“不好吃”…
回复
举报
离线黄小江
注册用户
发帖
564
只看该作者 16楼 发表于: 2012-09-05
回 BG2BHC 的帖子
BG2BHC:昨天我们研究了一下，14M工作是先三倍频再四分频，需要的18.73MHz晶振淘宝都找不到，如果定做成本就太高了
 (2012-09-05 08:53)

28.224MHz做2分频可以吗? 即中心频率14.112MHz
回复
举报
离线VR2KW
荣誉会员
发帖
3110
只看该作者 17楼 发表于: 2012-09-05
回 BG2BHC 的帖子
BG2BHC:大概7~15V，我使用的是9V叠层电池。输入经过一个防反接二极管输入78L05，如果能够提供高质量的5V电源短路二极管和78L05直接供电应该也可以 (2012-09-05 09:05)

20米可以试一下用56MHz、56.448MHz、56.7MHz的晶体，淘宝上有
另外，BD1CM用si570做的小板，也是个很不错的信号源

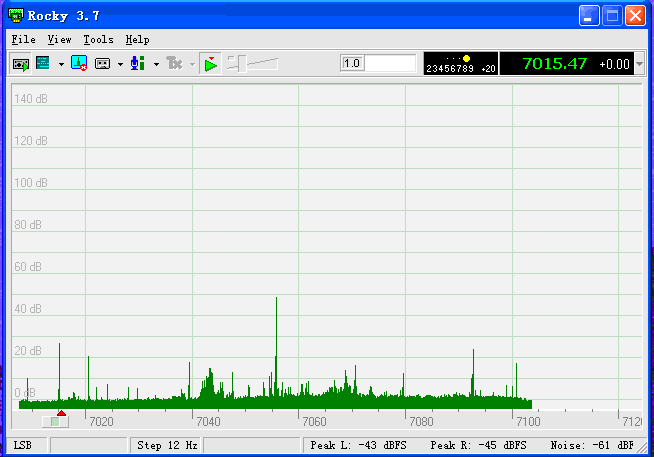

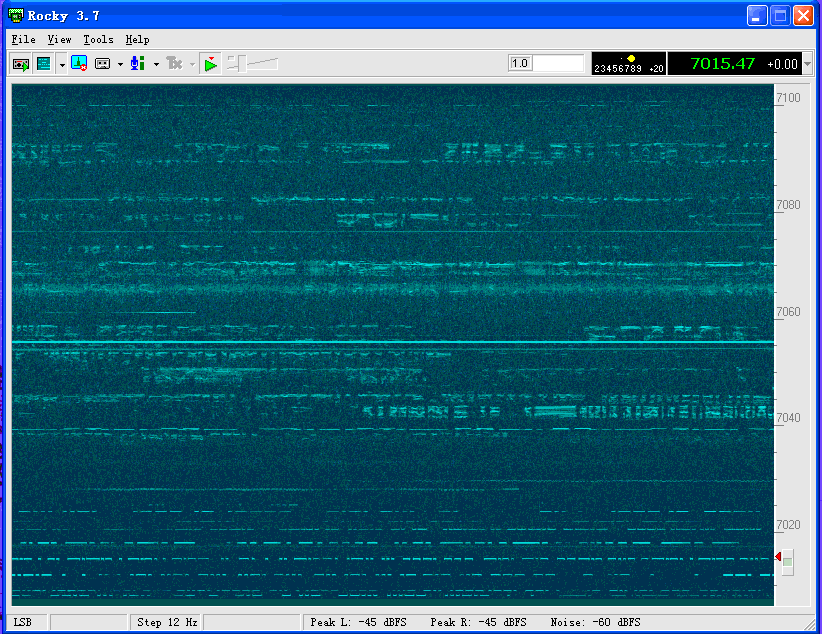

5532在5V的供电下，动态是否足够？不过看频谱截屏，确实很不错，比原装的好，心动

[ 此帖被VR2KW在2012-09-05 12:04重新编辑 ]
回复
举报
离线BG2BHC
注册用户
发帖
5337
只看该作者 18楼 发表于: 2012-09-05
回 VR2KW 的帖子
VR2KW:
20米可以试一下用56MHz、56.448MHz、56.7MHz的晶体，淘宝上有
另外，BD1CM用si570做的小板，也是个很不错的信号源
5532在5V的供电下，动态是否足够？不过看频谱截屏，确实很不错，比原装的好，心动
.......

当时也在纠结这个问题，后来看到5SBA老大当年的SR40也是用的NE5532，于是放心的用了。

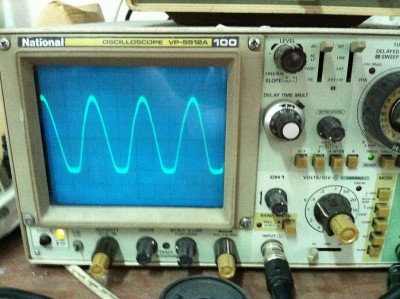

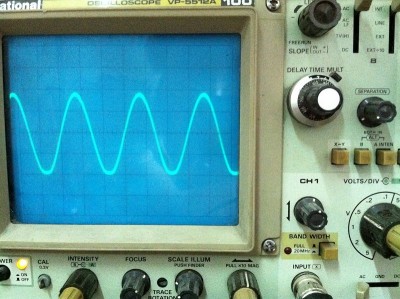

土法做了下测试。大信号时，NE5532的下削峰比较严重，但是基本能够保证1.5 V p-p的无失真正弦输出，2 V p-p以上失真明显。感觉音频输出动态太大也没多大用，声卡line in的动态也是有限的……
有些梦想一直会在。

------“火腿”是业余无线电爱好者的意思吗？听上去很好吃。
------我的呼号后缀是BHC，意思是“不好吃”…
回复
举报
离线VR2KW
荣誉会员
发帖
3110
只看该作者 19楼 发表于: 2012-09-05
回 BG2BHC 的帖子
BG2BHC:
当时也在纠结这个问题，后来看到5SBA老大当年的SR40也是用的NE5532，于是放心的用了。
土法做了下测试。大信号时，NE5532的下削峰比较严重，但是基本能够保证1.5 V p-p的无失真正弦输出，2 V p-p以上失真明显。感觉音频输出动态太大也没多大用，声卡line in的动态也是有限的……
[图片]
[图片]
.......

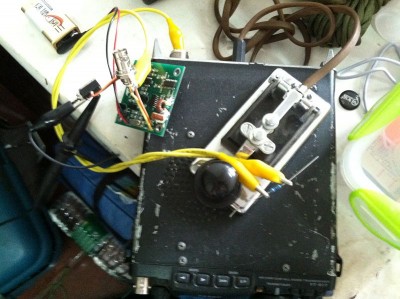

我的天啊，电建下面的是817
我还没有考虑过声卡的动态问题
