FT-817,FT-857,FT-897 PTT/耳麦/CAT转接器 [复制链接]

上一主题 下一主题
离线BG9DW

发帖
4574
只看楼主 倒序阅读 0楼 发表于: 2012-08-03

温馨提示:
此产品是一款为语音通信所设计的转接器,不能直接应用于SSTV、PSK31、Echolink等图像、数据通信。

价格:120元/套(送脚踏开关,需淘宝拍下脚踏开关联系小弟改价才送。)
淘宝链接:http://item.taobao.com/item.htm?id=15443038782

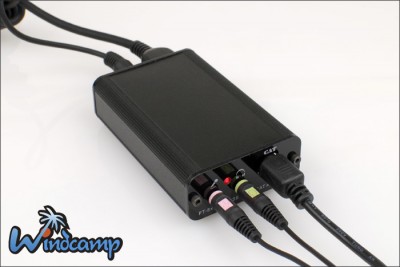

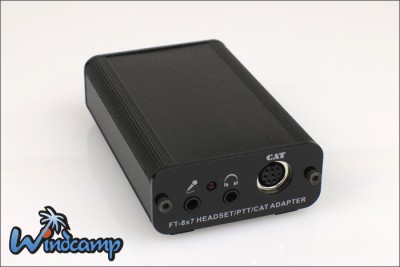

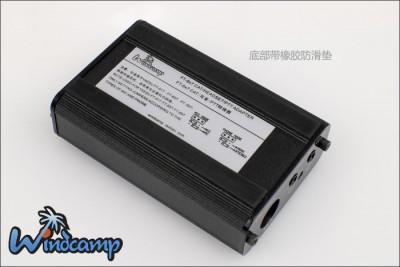

使用转接器可以实现如下功能:
1.外接音箱、耳机;外接动圈话筒、驻极话筒。
2.使用转接器自带的应急PTT按钮进行发射操作。
3.使用转接器的PTT插座,外接PTT开关或脚踏开关进行发射操作。
4.使用转接器CAT端口,与机器自带的CAT共两路分别实现与电脑通信、与天调通信等操作(FT-817无此功能,仅限FT-857、FT-897)







B7/BG9DW
QQ:29-000-3293    TEL:189-2815-9208
专注做点东西,至少对得起光阴岁月。
光影日记
离线BG9DW
发帖
4574
只看该作者 1楼 发表于: 2012-08-03

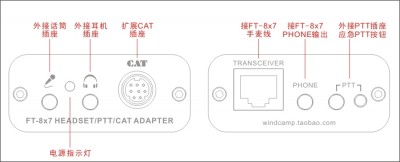

接线示意图:
(注意:连接器使用电台自带的螺线管型手麦8芯线作为输入端连线,使用时从MH-31手麦端拆下连接线插头插入连接器即可。)


机内跳线的设置:
*设置机内跳线之前,用本产品配送的内六角扳手拆开电台连线侧的面板抽出PCB板即可。注意铝合金PTT按钮不要弄丢。
1.MIC MODE:设置外接话筒属性。使用驻极体话筒时,左侧短接(EC);使用动圈话筒时,右侧短接(MC)。
2.PHONE MODE:设置外接耳机属性。使用单声道耳机或音箱时,左侧短接(MONI);使用立体声耳机时,右侧短接(STEREO)。


FT-857、FT897手麦端CAT功能的开启方法:
1.长按FUNC键进入菜单状态。
2.旋转SELECT旋钮到No.59菜单。
3.旋转飞梭,菜单模式会在NOR/RMT/CAT之间切换。
4.调整至CAT模式,长按FUNC返回,设置完成。

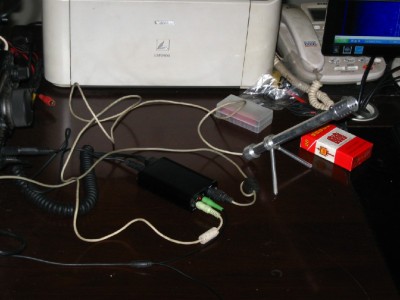

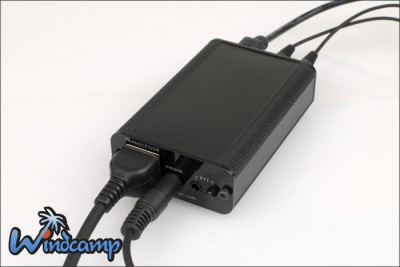

接线小技巧:
电台PHONE到转接器PHONE使用配套的3.5mm对录线进行连接,为保证桌面整洁,可将对录线从电台手麦螺旋线中间穿过使用。

装箱清单:

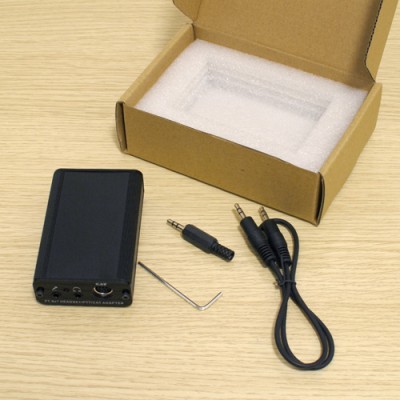

FT-817/857/897 PTT/耳麦/CAT转接器           1台
3.5mm对录线                                               1条
3.5mm插头                                                  1只(外接PTT开关或PTT脚踏开关用)
内六角扳手                                                   1把


B7/BG9DW
QQ:29-000-3293    TEL:189-2815-9208
专注做点东西,至少对得起光阴岁月。
光影日记
离线bd8uk
发帖
11673
只看该作者 2楼 发表于: 2012-08-03
能不能用在FTM-350R或是FT-8800R之类的机器上?

我主要是想把机器的信号IN和OUT还有PTT这些接口通过这个接口盒与外接的控制板连接使用。
中国无线电协会-业余无线电工作委员会-有小号的无线电讲话机爱好者
离线BG9DW
发帖
4574
只看该作者 3楼 发表于: 2012-08-03
回 bd8uk 的帖子
bd8uk:能不能用在FTM-350R或是FT-8800R之类的机器上?
我主要是想把机器的信号IN和OUT还有PTT这些接口通过这个接口盒与外接的控制板连接使用。 (2012-08-03 12:28)

不能直接使用的,接口不一致。
刚看了下FT-8800的说明书,你要的信号应该可以从DATA插座取用。
B7/BG9DW
QQ:29-000-3293    TEL:189-2815-9208
专注做点东西,至少对得起光阴岁月。
光影日记
离线BG5FCH
发帖
2541
只看该作者 4楼 发表于: 2012-08-03
这东西 不错 。
可否用他和电脑组合后进行自动语音呼叫  。抗干扰情况这么样
姓名:陈宏彬
呼号:BG5FCH 省会员号6015
电话/微信:18905769923 QQ: 11959769 QQ群号237307213  微信群加微信入群
QTH:浙江省台州市路桥区上马村一区84号 邮编:318050
 支付宝:18905769923@189.cn
http://bg5fch.taobao.com
FCH  G8 销售发布中
离线BD6AHP
发帖
3610
只看该作者 5楼 发表于: 2012-08-04
能不能用于FT-100?

内容来自Android手机客户端

离线bd8uk
发帖
11673
只看该作者 6楼 发表于: 2012-08-04
回 BG9DW 的帖子
BG9DW:不能直接使用的,接口不一致。
刚看了下FT-8800的说明书,你要的信号应该可以从DATA插座取用。 (2012-08-03 17:47)

就是看上您这个漂亮盒子啦!如果直接连接到817上使用的话,是否可以实现以下这三项的功能?

使用转接器可以实现如下功能:
1.外接音箱、耳机;外接动圈话筒、驻极话筒。
2.使用转接器自带的应急PTT按钮进行发射操作。
3.使用转接器的PTT插座,外接PTT开关或脚踏开关进行发射操作。


嘿嘿,要不然就只有为了这个盒子配一台857了!

中国无线电协会-业余无线电工作委员会-有小号的无线电讲话机爱好者
离线BG9DW
发帖
4574
只看该作者 7楼 发表于: 2012-08-04
回 BG5FCH 的帖子
BG5FCH:这东西 不错 。
可否用他和电脑组合后进行自动语音呼叫  。抗干扰情况这么样 (2012-08-03 20:15)

应该是可行的,抗干扰主要看电脑那一侧了,这个只是个转接器。
B7/BG9DW
QQ:29-000-3293    TEL:189-2815-9208
专注做点东西,至少对得起光阴岁月。
光影日记
离线BG9DW
发帖
4574
只看该作者 8楼 发表于: 2012-08-04
回 BD6AHP 的帖子
BD6AHP:
能不能用于FT-100?

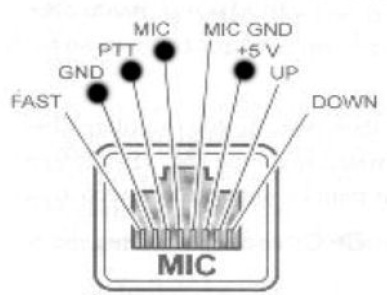

刚才没找到FT-100的说明书,你可以看一下FT-100的手麦插座定义,如果和FT-8x7系列的一样就能直接使用了,否则要更改线序,如果手麦插头型号不一样的话还需要做转接线,相对麻烦一点。FT-8x7的手麦插座定义如下,请参考。
