交作业：IC-475A维修手记 [复制链接]

星期六的上午细雨霏霏，搞得没有心情去逛垃圾街，只能窝在家里。于是把bg7owd在irtu比赛时拿给我的ic-475a搬出来维修。本来是想和bg7ibb的ic-371a拼着来维修的，因为bg7ibb的是有接收没有发射，而bg7owd的这台则是有发射没有接收，但是机器到手之后才发现，原来这两台机的电路和内部结构都根本就不是一样的。
  首先对机器进行初步通电测试检查。发现各模式的接收都没有声音，但是在按键时喇叭有键音，估计音频功放部分是好的。机器的显示基本正常，各按键的反应也基本正常，说明机器的控制和逻辑电路部分是正常的。用对讲机调到机器的接收频率上，然后在旁边发射，机器没有任何反应，接收场强表也没有指示，把静噪旋钮逆时针旋到头也没有噪声。机器在fm模式上有发射，声音调制基本正常，但功率很小，机器的表头基本不动，说明机器的主要频率控制和各变频部分基本正常。可是用其他模式发射时，旁边的对讲机均没有收到信号，说明发射电路还是有些问题。

接着打开机器的下盖进行检查。这款机器属于远古时代机型，全分立元件安装，蛛网状的飞线乱糟糟地布满机器的内部，各电路板之间引线互相牵连，要想单独拆下一块功能板进行维修和调试并不是一件容易的事情。仔细检查后发现机器主板部分各调谐回路磁芯和半可调电阻等都有多次调整过的痕迹，机器可能已经是经过多次的维修调整。
  对于这个故障的维修，首先从fm接收部分下手。凭以往的经验，这类故障比较多是出在接收部分电源供电的问题上。从电路图上看，机器fm中放部分用的是熟悉的mc3357集成电路。先入为主地就从这个集成块开始入手，但是用万用表去量集成块各脚的工作电压却是正常的，扭动静噪旋钮时mc3357的反应也属正常。只有顺着电路往接收音频处理放大部分检查，电路的流向是解调的音频经过运放ic10放大后送ic19（cd4066）去，在ic19切换各模式接收解调下来的音频信号，追踪的结果是：信号的截止点就在ic19。而测量ic19的供电却是正常的。用10u的电解电容跨接过cd4066的切换脚，喇叭上就听到沙沙的噪声了，但是用对讲机在旁边发射还是没有接收。通过测量cd4066各脚的电压，发现是cd4066的切换控制电压不正常，通过人为地给出正确的控制电压，机器输出的声音就正常了。

继续顺着图纸查找控制信号的来源，这款远古时代的机器，夹杂着模拟向数字过渡的痕迹。其开关控制信号是通过很多开关二极管和三极管来实现的，而维修手册上提供的印刷板图又模糊不清，似是而非的。只有艰难地跟着电路板上的线束对着电路图绕来绕去，经过一番追查发现是这些控制开关三极管的供电电压不正常，而供电来自于机器的收发控制电路。至此，终于找到了机器的故障点-收发控制电路中的电阻r285（4.7欧）开路，造成r+8v电压很低。ic19（cd4066）的功能除了切换各模式音频信号和静噪之外，在发射状态时，还负责截断通往功放的所有音频信号，以免造成干扰。因此，缺失了r+8v电压的后果就等同处于发射状态，音频通路就被阻断，从而造成接收没有声音的故障。由于机器中放部分的很多电路是共用的，全靠收发控制电路来控制切换信号的走向，而并没有去直接切换fm中放部分的电源。这样造成在实际维修的时候，走了一段小弯路。

更换好了电阻之后，机器fm接收就基本正常了，但是测试时发现机器的灵敏度偏低。感觉故障点应该还是在主板上。通过用信号发生器注入信号跟踪检查，发现信号经过中放管q10（3sk74）之后就衰减很大，测量其电压，发现g2脚电压偏离得比较大，初步判定是该管有问题。在电路板上看到发射部分的中放管q13是同型号管子，于是把管子拆下来代换上去试试，接收信号马上就正常了。
  星期天去解放路逐档零件店找这个管子，结果找了好几家都说这些管子早就已经停产了。在一家小店，档主也说没有，但是我扫到柜台上有一张3sk63gr牌子，马上叫档主找手册来查查该型号的特性，发觉可以代用。档主很醒水，即刻说这管子珍贵兼且余量不多等等，由于时间接近中午，我也无心再找下去，经讨价还价之后10元成交买了一只回来。上网找到这个型号管子的手册再进行核对，在手册中确认了管子的引脚之后焊上电路板里，试机后发现可以正常接收了，在频率上扫了一下，接收灵敏度没有什么问题，只是场强表有必要进行调整校正。

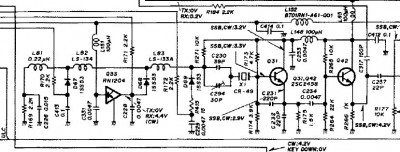

接下来就开始搞ssb和cw的收发故障，由于机器的大部分电路都是全模式共用的，只在最后的9mhz中频滤波放大和调制解调部分是分开处理的，因此牵涉的电路不是很多。首先还是从发射部分电路入手，查看电路图，除了fm模式之外，所有模式的收发bfo信号都由一个叫das电路提供的。但电路图中这个das部分只是一个框图，不知道其内部电路结构。
  按照手册中给出的测试点测得电路的输出频率是10.756mhz，而手册上给出的频率则应该是9.013mhz，再细看电路板上的边带晶体滤波器上的频率是9mhz，照这样的情况推断，10.756mhz的信号肯定是通不过边带滤波器的，由此而引致收发信号肯定是会不正常。但是怎样来验证这个推断是正确的呢？最简单快捷是找个9.013mhz晶体替换上去试试。
  临时去那里找9.013mhz的晶体来试呢？在一堆旧晶体里翻找的时候，发现一些以前自制ic-706晶体滤波器时用剩下的27.035mhz振荡晶体。这些都是泛音晶体，虽然其标称是27兆的，但是实际上其工作基频是在三分之一的频率上，算起来就是9.0117mhz左右。我当初贪便宜买的是劣质货，晶体离散性比较大，有机会挑到偏到9.013mhz上的。在bd5uyw设计的频率计上用晶体测试功能挑了一颗频率最接近的焊上去，电路竟然不起振。只得再另外挑一颗，电路可以工作了，但是毕竟不是原装，振荡频率怎么调都是有点偏离。但是，信号能通过边带滤波器，机器已经能收发了，证明以前的维修者可能是把晶体弄错了。

接下来，按照维修手册的步骤对全机进行校正和调整，这里写的是一句话，可实际上来来回回搞了有5个多小时。由于我换上去的晶体不是原装的，所以频率不单不够标准，而且调整起来很困难，原来的电路通过电感和电容分别把晶体振荡频率拉到usb\lsb\cw需要的工作频率点上去，但是这个晶体却不能拉开，否则就停振。ssb和cw怎样调整都不能兼顾到最好，只有退而求其次，侧重于usb模式吧。
  经过对机器各回路的调整，最后把发射功率fm调到27w，cw达20w。接收灵敏度略高于手册的要求，校正了表头指示值。晚上在439.450mhz广州中继上碰到bg7jpt，聊了一阵，bg7jpt说听我的声音明亮清晰。
  接下来开机烧它一个晚上，若没有问题的话，应该是可以交货了。
图为换下来的三个故障零件。

佩服佩服，楼主真的很高，学习了！

赞啊！ba7ia高手！

ia 厉害。俺也有一台开机没反应的中古鸡鸡 ，有空比你看看，哈哈

拜读大佬新作。

佩服。学习了

'

ia 厉害。俺也有一台开机没反应的中古鸡鸡 ，有空比你看看，哈哈

'
开机没有反应应该就是电源的问题啦，你逐组电源检查定能找出原因。

又一个大作，看着很过瘾:d

'

开机没有反应应该就是电源的问题啦，你逐组电源检查定能找出原因。 [表情]

'

讲得唔清楚：开机有沙沙声。面板显示。唔得控制。
貌拟cpu失常，定是程序丢失。定是复位不良。烦

作为一名维修人员，向搂主致敬&学习！

7ia大佬好，我有部ic-1271，显示乱码，能否帮忙修复，谢谢！！！

机器最怕被修过,小问题变大问题.很多情况下只是1-2个零件问题反而被修坏.

楼主强大，祝贺.哈哈

9.015的晶体我有4个，可惜在重庆，回家取给你

'

7ia大佬好，我有部ic-1271，显示乱码，能否帮忙修复，谢谢！！！ [表情] [表情]

'
如果你不等用的话，不妨拿给我研究一下，我有空就搞搞。
你的好机这么多，如果这个你没有什么用的话，我正好缺1.2g的设备，干脆送给我玩算啦！
