出NWT150,0.1-300M扫频仪. [复制链接]

 上一主题 下一主题
离线BG7TBL
注册用户

发帖
2963
只看楼主 倒序阅读 0楼 发表于: 2011-03-07
频率范围：0.1-300mhz，步进1hz

接口：rs232(db9,可选usb)，sma

供电：dc12v/0.4a

控制软件：winnwt4 v4.08.02

特点：支持对数、线性检测，带0-50db衰减器，rf输出带alc

使用ad9951芯片！价格￥450.00

有需要的直接到taobao拍

http://item.taobao.com/item.htm?id=9022296568
回复
举报
分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
离线nbcdmagsm
注册用户
发帖
650
只看该作者 1楼 发表于: 2011-03-09
不错,你这个应该叫nwt300了,刷一下我的软件加个ad8302模板可以成为minivna和nwt300二合一了.
回复
举报
离线BA7IA
荣誉会员
发帖
11173
只看该作者 2楼 发表于: 2011-04-21
请问bg7tbl：这个和nwt7有什么异同？各自都是采用那些芯片？pc机上的软件可以通用吗？
回复
举报
离线BG7TBL
注册用户
发帖
2963
只看该作者 3楼 发表于: 2011-04-21
比nwt7频率宽，用的是ad9951的，pc机软件通用！
回复
举报
离线BD1BN
注册用户
发帖
305
只看该作者 4楼 发表于: 2011-05-08
请问，用ad9951芯片替换我现在用的nwt7上的ad9851，是否就可以改成300兆的了？（低通滤波器我自己改）。原本想做一个变频器提高频率的，如果可以直接换片子就方便许多。 另问，有9951芯片单卖吗？
回复
举报
离线BD1BN
注册用户
发帖
305
只看该作者 5楼 发表于: 2011-05-08
刚查了一下，好像封装不同哦
回复
举报
离线BH7KVE
注册用户
发帖
1334
只看该作者 6楼 发表于: 2011-05-08
如果能到500m就完美了！
回复
举报
离线BG7TBL
注册用户
发帖
2963
只看该作者 7楼 发表于: 2011-05-08
'
请问，用ad9951芯片替换我现在用的nwt7上的ad9851，是否就可以改成300兆的了？（低通滤波器我自己改）。原本想做一个变频器提高频率的，如果可以直接换片子就方便许多。 另问，有9951芯片单卖吗？
'
我的pcb设计成9851,9951都可以用的.
单独的9951你上taobao找下,
回复
举报
离线BG7TBL
注册用户
发帖
2963
只看该作者 8楼 发表于: 2011-05-08
'
如果能到500m就完美了！
'
正在向这个目标进军!
回复
举报
离线BH7KVE
注册用户
发帖
1334
只看该作者 9楼 发表于: 2011-07-30
搞定500m了，一定买一个玩下
回复
举报
离线bm2caj
注册用户
发帖
661
只看该作者 10楼 发表于: 2012-08-21
我买了 NWT500 扫频仪, 非常满意, 谢谢!
用 NWT500 扫频仪 测量 Diamond X200 GP天线 在 VHF 与 UHF 的 SWR 驻波比:

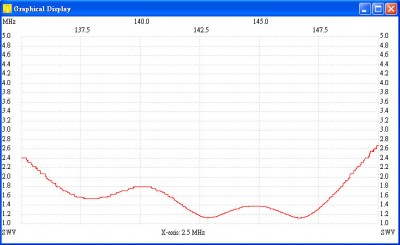

135 ~ 150MHz

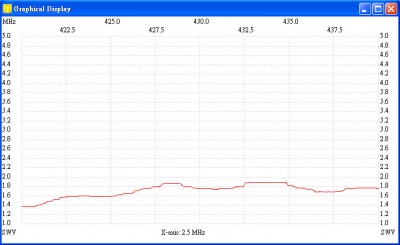

420 ~ 440MHz


73 BM2CAJ
回复
举报
离线bm2caj
注册用户
发帖
661
只看该作者 11楼 发表于: 2012-08-21
回 bm2caj 的帖子
bm2caj:
我买了 NWT500 扫频仪, 非常满意, 谢谢!
用 NWT500 扫频仪 测量 Diamond X200 GP天线 在 VHF 与 UHF 的 SWR 驻波比:
135 ~ 150MHz
[图片]
.......

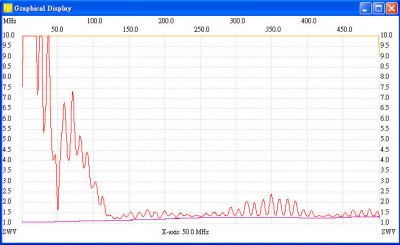

用 NWT500 扫频仪 测量 Diamond D130 GP 雨伞形宽频接收天线 在 VHF 与 UHF 的 SWR 驻波比:
发现频宽相当宽!
45KHz ~ 505MHz


73 BM2CAJ
回复
举报
离线bm2caj
注册用户
发帖
661
只看该作者 12楼 发表于: 2012-08-21
回 bm2caj 的帖子
bm2caj:
用 NWT500 扫频仪 测量 Diamond D130 GP 雨伞形宽频接收天线 在 VHF 与 UHF 的 SWR 驻波比:
发现频宽相当宽!
45KHz ~ 505MHz
[图片]
.......

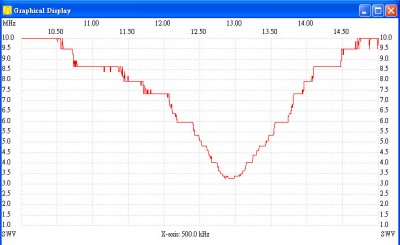

用 NWT500 扫频仪 测量 DIY 20米 Dipole天线 (约10米长, 缩短率约 0.95) 的 SWR 驻波比:
发现 谐振频率 在 13MHz 左右! 有空时要裁短, 希望调到 14MHz 左右...
10 ~ 15MHz



花几千元台币, 得到原本要百万元台币才可能得到的结果,
啊! 真是太高兴了! ! !

73 BM2CAJ

p.s. 下次要测 pre-amp 的频率响应... 待续...
[ 此帖被bm2caj在2012-08-22 00:00重新编辑 ]
回复
举报
离线ahhui
注册用户
发帖
7425
只看该作者 13楼 发表于: 2012-08-22
回 bm2caj 的帖子
bm2caj:我买了 NWT500 扫频仪, 非常满意, 谢谢!
用 NWT500 扫频仪 测量 Diamond X200 GP天线 在 VHF 与 UHF 的 SWR 驻波比:
135 ~ 150MHz
[图片]
....... (2012-08-21 23:24)

竖轴的刻度范围调小一些（最大值选小一些），看起来应该更直观吧。
DE BA6IT AB9UX
回复
举报
离线bm2caj
注册用户
发帖
661
只看该作者 14楼 发表于: 2012-08-29
回 bm2caj 的帖子
bm2caj:
用 NWT500 扫频仪 测量 DIY 20米 Dipole天线 (约10米长, 缩短率约 0.95) 的 SWR 驻波比:
发现 谐振频率 在 13MHz 左右! 有空时要裁短, 希望调到 14MHz 左右...
10 ~ 15MHz


因为朋友问, 所以测一下:

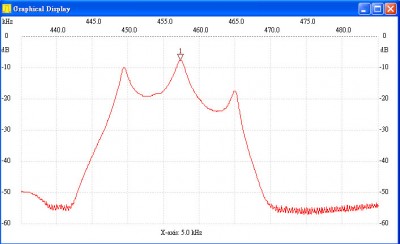

455KHz 陶瓷滤波器 的频率响应 ~ ~

临时找来旧馈线与鳄鱼夹, 已经生锈了, 还好堪用,
没有做 50欧 阻抗匹配, 所以频峰与频宽不大准,
但曲线还算漂亮...



73 BM2CAJ
回复
举报
离线bm2caj
注册用户
发帖
661
只看该作者 15楼 发表于: 2012-08-29
回 bm2caj 的帖子
bm2caj:
因为朋友问, 所以测一下:
455KHz 陶瓷滤波器 的频率响应 ~ ~
.......


因为朋友问, 所以测一下:

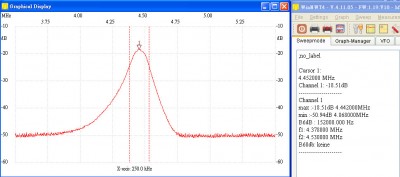

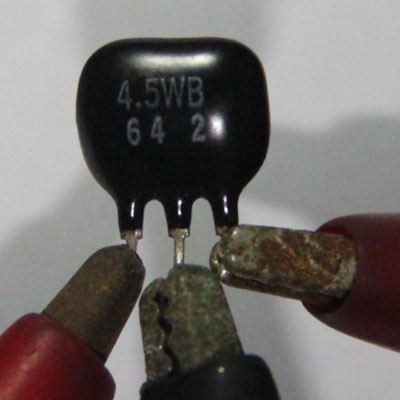

4.5MHz 滤波器 的频率响应 ~ ~

曲线应该算很漂亮! 测得滤波器 -6dB 频宽 152KHz ...





73 BM2CAJ
回复
举报
离线bm2caj
注册用户
发帖
661
只看该作者 16楼 发表于: 2012-09-01
回 BH7KVE 的帖子
BH7KVE:
如果能到500m就完美了！


8/21 用 NWT500 扫频仪 测量 DIY 20米 Dipole天线的 SWR 驻波比:
14MHz 半波长: 300 / 14 / 2 = 10.71429 m
实测 DIY天线约 10.12 米长, 缩短率约 0.945
发现 谐振频率 在 12.849MHz 左右!

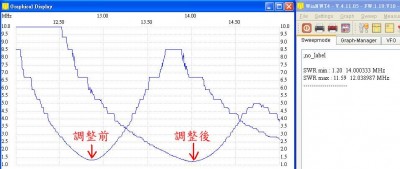

8/25 找到空档, 依照估算, 将天线逐步裁短成 9.92 米长 (每边 4.96 米长)
缩短率约 0.926 (线材直径约 1.6mm 铜线)

用 NWT500 扫频仪 测量天线的 SWR 驻波比, 如图:
调整后 谐振频率 在 14.000MHz 左右
天线 SWR 驻波比 1.2

后来发现用 JT65-HF 接收信号比以前强, 大约多 3 ~ 6dB 吧,
也有 可 能 有多到 10dB?
收到很多美国台, 英国, 南非, 澳洲, 纽西兰, 夏威夷, 阿根廷... 满高兴的.



73
回复
举报
离线BG7TBL
注册用户
发帖
2963
只看该作者 17楼 发表于: 2014-10-18

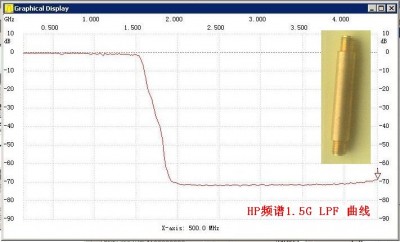

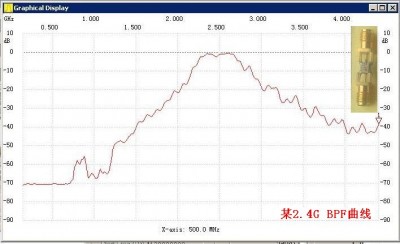

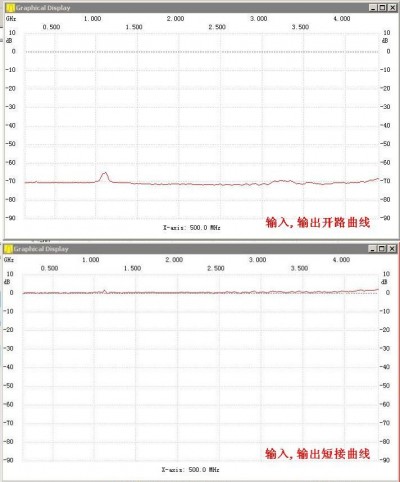

现在已经出能到4.4G的扫频仪了！
TEL：134_二795_九750
Q Q：16302767
淘宝小店：http://bg7tbl.taobao.com/
************************
有1K-550M/25M-6G扫频仪出售
有1Hz-4.4G/6G/8G/6.4G/9.5G/15G/20G/22G信号源出售
有1Hz-6G/12.4G/26.5G/30G频率计出售
有10M GPS低噪音时钟出售
*************************
回复
举报
离线BG7TBL
注册用户
发帖
2963
只看该作者 18楼 发表于: 2014-10-18





TEL：134_二795_九750
Q Q：16302767
淘宝小店：http://bg7tbl.taobao.com/
************************
有1K-550M/25M-6G扫频仪出售
有1Hz-4.4G/6G/8G/6.4G/9.5G/15G/20G/22G信号源出售
有1Hz-6G/12.4G/26.5G/30G频率计出售
有10M GPS低噪音时钟出售
*************************
回复
举报
离线周富才
注册用户
发帖
215
只看该作者 19楼 发表于: 2014-11-21
好东西
