m-1天线调谐器的特点
m-1天线调谐器是继mp-1000、mp-2000之后应众多ham的要求,专为背包电台、便携式小功率电台、qrp电台而开发的手动天线调谐器。由于现今主流的小体积便携、车载短波业余电台都有驻波、功率显示功能,m-1天线调谐器便省去了驻波比功率表,使它体积小巧便于携带。m-1天线调谐器采用了成熟的调谐范围宽的t型调谐网络,能在3.5~30mhz频率范围内修正谐振天线因气候变化、偏离谐振点而增大的驻波(ant天线接口)。m-1天线调谐器内置的1:9balun更是大大的拓宽了它与端馈天线的匹配范围(wire天线接线柱)。
正面外观请见第1图
内部布局请见第2图
背面外观请见第3图
注:现已改为A3旋钮请见第4图

产品基本性能介绍
型 号: m-1天线调谐器

工 作 频 段: 80m波段、40m波段、30 m波段、20 m波段、17 m波段、15 m波段、12m波段、10m波段

驻 波 比 : 优于1.5:1(视天线阻抗范围)

配接使用天线类型 : 非平衡式

接 口 形 式: sl16型插座、天线接线柱

匹配天线阻抗范围 :sl16型插座:10 ~ 250 Ω

wire天线接线柱 :10 ~ 250 Ω(9:1巴仑旁路)90 ~ 2250 Ω(9:1巴仑接入)

最大承载射频功率 :不大于100w pep

接 线 柱 直 径 : 6mm

整机外形尺寸大小 : 宽130mm×高50mm×深110mm(未含橡胶机箱脚及突出部分)

整 机 净 重 量 约:0.9公斤(未包括包装纸箱)


重要提示
m-1天线调谐器的最大承载射频功率设计是100w,虽在长时间的cw、ssb/100w摆摊qso测试中,表现较好。但由于电台、天线调谐器都不是按100%忙闲度设计的,在您需进行要长时间am、fm、cw及数字通信时,请将低功率减低至50w以下。

其它说明
电容器厂生产的可变电容器较该厂以前生产的产品有所改变,表现为定片支撑绝缘板由原来的环氧绝缘板改成了塑料绝缘板。由于我不了解这种塑料绝缘材料在我国南、北方的冬、夏季使用的性能情况(可变电容器绝缘板更换前后对比请见图4),产品对可变电容器定片支撑绝缘板进行了更换,这样m-1天线调谐器将能更稳定的工作。

m-1天线调谐器纯属为个人“diy”行为,元器件的制作、焊接、安装等工作,均为本人手工制作完成。正因为是个人行为不是企业行为,所以抗御市场风险的能力极其有限。再加之本次推出的产品批量不大,要做到压低产品总体成本实在是很困难。所以也请大家给予理解和原谅。

邮寄、价格、汇款及注意事项
1、邮寄方式
m-1天线调谐器提供三种快递方式供您选择,需要您自己确认是否在范围内
① 顺丰速运
http://www.sf-express.com/cn/sc/
② 元通速递
http://www.yto.net.cn/cn/index/index.html
③ 中通速递
http://www.zto.cn/

2、注意事项
为了不耽误您宝贵时间,请先经确认以后再通过邮局汇款。按惯例采用邮局汇款,款到发货方式。
提醒购买者请务必提供准确、详细的个人信息,避免出现因一时疏忽造成退单、退货的事情发生。若按照签名地址发货,也请说明一下。若个人信息不希望公开,可通过“电子邮件”的方式发到我的个人邮箱中,对此本人将负有对外保密的义务。
需要购买者提供的个人信息及内容如下(注:该信息用于填写顺丰速运、元通速递、中通速递之需要):收货人地址、收货人姓名、收货人联系电话。

3、购买价格
每一台已更换了可变电容器绝缘板的m-1天线调谐器售价为:人民币450元整(连包装重约1.2kg  不包含邮费)。若购买两台或两台以上者,也为以上所报单价。因本次产品批量不大,加之受元器件采购成本的制约,且个人精力有限,恕不还价,望谅解。
★★由于2011年春节后本地的零件、加工费出现不同程度的上涨,不得已从2011. 04 .21 起,m-1调谐器的价格由430元上调至450元。★★

4、汇款方式
汇款方式将按照过去本论坛“发贴范例”的要求,只接受“中国邮政汇款”这一种方式。虽然此方式比较原始,但往来清晰,且双方都有原始的纸质凭证,当出现意外差错时便于查找,同时也有利于接受大家的监督。其实,现在中国邮政开办的汇款类业务,大多采用“电子汇款”方式,省会城市之间一般都可以做到次日分解打印,并安排投单到户(注:邮政总局或邮政支局故意人为压单除外)。

5、收款人地址及个人信息
呼 号----bd8abm
姓 名----刘丹
电话号码----13908018445
地 址----
成都市成华区菽香里1号2栋3单元18号
邮政编码----610051
email:bd8abm@126.com bg8abm@hotmail.com


6、为方便大家,也可工行、农行转帐
使用银行卡转帐,请事先联系(短信、悄悄话、电邮)以免出错!
② 转帐时请在后面打个零头便于区分,同时(短信、悄悄话、电邮)告诉我收件人姓名、地址、电话号码以便及时发货。

③ 工行卡:622 202 440 202 469 3412 胡俊
开户行:工行锦江区东风路支行
网点号:0704
地区号:4402

④ 农行卡:622848 046171 5509315 胡俊
开户行:青羊支行新鸿路分理处
网点号:8919

测试过程请见http://www.hellocq.net/forum/read.php?tid=231335







[ 此帖被BD8ABM在2013-11-18 19:10重新编辑 ]
附件: M-1天线调谐器使用说明书MK2 .doc (0 K) 下载次数:4074
附件: M-1天线调谐器配谐表.doc (0 K) 下载次数:1671
个人信息:
    呼      号----BD8ABM
    姓      名----刘丹
    电话号码----13908018445
    Email-------BD8ABM@126.com
离线BD8ABM
发帖
5138
只看该作者 1楼 发表于: 2010-09-06
m-2天线调谐器
m-2手动天线调谐器是在保留了m-1手动天线调谐器所有功能的基础上增加了双表头驻波功率表、四路天线切换器、表盘照明灯接口的手动天线调谐器。专门设计、绘制的驻波比功率表表盘,使m-2手动天线调谐器的驻波、功率检测精度得到保证,它的适用范围更宽广、更美观、更实用。
m-2天线调谐器继续采用了成熟的调谐范围宽的t型调谐网络,能在3.5~30mhz频率范围内修正谐振天线因气候变化、偏离谐振点而增大的驻波(ant1、ant2、ant3天线接口)。m-2天线调谐器内置的1:9balun更是大大的拓宽了它与端馈天线的匹配范围(wire天线接线柱)。
正面外观请见第1图、2图
内部布局请见第3图
背面外观请见第4图
产品基本性能介绍
型 号: m-2天线调谐器

工 作 频 段: 80m波段、40m波段、30 m波段、20 m波段、17 m波段、15 m波段、12m波段、10m波段

驻 波 比 : 优于1.5:1(视天线阻抗范围)

配接使用天线类型 : 非平衡式

接 口 形 式: sl16型插座、天线接线柱

匹配天线阻抗范围 :sl16型插座:10 ~ 250 Ω

wire天线接线柱 :10 ~ 250 Ω(9:1巴仑旁路)90 ~ 2250 Ω(9:1巴仑接入)

最大承载射频功率 :不大于100w pep

接 线 柱 直 径 : 6mm

整机外形尺寸大小 : 宽200mm×高90mm×深160mm(未含橡胶机箱脚及突出部分)

整 机 净 重 量 约:1.9公斤(未包括包装纸箱)

重要提示
m-2天线调谐器的最大承载射频功率设计是100w,但由于电台、天线调谐器都不是按100%忙闲度设计的,在您需进行要长时间am、fm、cw及数字通信时,请将低功率减低至50w以下。
使用本产品“驻波表”进行测量时,待测量的射频频率应严格控制在60mhz以内,不能够对2米波段(144mhz)、0.7米波段(430mhz)或更高的频率段进行测量(即便是输入的射频功率较小),否则将可能烧毁驻波、功率表的定向耦合器的电路!
对“驻波比”表测量精度的说明
因该表与“天调”共用,线路连接比较烦杂,其测量值若与专业商品驻波比功率计作比较时略有一些误差,但完全可以满足业余电台的正常测试和使用,在此特做出说明。另:本天调在直通的情况下,若连接50Ω假负载进行测量时,将有可能出现很小的驻波,此现象属于正常。加入调谐后可轻松地将其调整下来。
另,天调与电台之间的连接电缆(50Ω同轴电缆)需购买者自备,该电缆不宜过长(400mm左右即可)。在自制时应特别注意所选电缆的质量,以及焊接的工艺水平,若处理不好,在进行较高频率测量时,这部分将损失相当的功率。
邮寄、价格、汇款及注意事项
1、       邮寄方式
m-2天线调谐器提供三种快递方式供您选择,需要您自己确认是否在范围内
① 顺丰速运
http://www.sf-express.com/cn/sc/
② 元通速递
http://www.yto.net.cn/cn/index/index.html
③ 中通速递
http://www.zto.cn/

2、注意事项
为了不耽误您宝贵时间,请先经确认以后再通过邮局汇款。按惯例采用邮局汇款,款到发货方式。
提醒购买者请务必提供准确、详细的个人信息,避免出现因一时疏忽造成退单、退货的事情发生。若按照签名地址发货,也请说明一下。若个人信息不希望公开,可通过“电子邮件”的方式发到我的个人邮箱中,对此本人将负有对外保密的义务。
需要购买者提供的个人信息及内容如下(注:该信息用于填写顺丰速运、元通速递、中通速递之需要):收货人地址、收货人姓名、收货人联系电话。

3、购买价格
每一台已更换了可变电容器绝缘板的m-2天线调谐器售价为:人民币 650元整(连包装重约2.4kg  不包含邮费)。若购买两台或两台以上者,也为以上所报单价。因本次产品批量不大,加之受元器件采购成本的制约,且个人精力有限,恕不还价,望谅解。
★★由于2011年春节后本地的零件、加工费出现不同程度的上涨,不得已从2011. 04 .21 起,m-2调谐器的价格由620元上调至650元。★★

4、汇款方式
汇款方式将按照过去本论坛“发贴范例”的要求,只接受“中国邮政汇款”这一种方式。虽然此方式比较原始,但往来清晰,且双方都有原始的纸质凭证,当出现意外差错时便于查找,同时也有利于接受大家的监督。其实,现在中国邮政开办的汇款类业务,大多采用“电子汇款”方式,省会城市之间一般都可以做到次日分解打印,并安排投单到户(注:邮政总局或邮政支局故意人为压单除外)。

5、收款人地址及个人信息
呼 号----bd8abm
姓 名----刘丹
电话号码----13908018445
地 址----
成都市成华区菽香里1号2栋3单元18号
邮政编码----610051
email:bd8abm@126.com bg8abm@hotmail.com


6、为方便大家,也可工行、农行转帐
使用银行卡转帐,请事先联系(短信、悄悄话、电邮)以免出错!
② 转帐时请在后面打个零头便于区分,同时(短信、悄悄话、电邮)告诉我收件人姓名、地址、电话号码以便及时发货。

③ 工行卡:622 202 440 202 469 3412 胡俊
开户行:工行锦江区东风路支行
网点号:0704
地区号:4402

④ 农行卡:622848 046171 5509315 胡俊
开户行:青羊支行新鸿路分理处
网点号:8919





[ 此帖被BD8ABM在2013-11-18 19:11重新编辑 ]
附件: M-2天线调谐器使用说明书 .doc (0 K) 下载次数:2471
个人信息:
    呼      号----BD8ABM
    姓      名----刘丹
    电话号码----13908018445
    Email-------BD8ABM@126.com
离线BD8ABM
发帖
5138
只看该作者 2楼 发表于: 2010-09-06
M-2天线调谐器照明灯的摩机篇
在推出m-2天线调谐器后的一段时间里。我收到了很多朋友关于使用m-2天线调谐器的反馈信息,其中相当多的朋友提到天调的led照明灯亮度很好,在夜晚不用开灯的情况下,其亮度也完全能够用于夜间电台日志记录的照明,希望在改动不太大的前提下,自己在天调内加装锂离子充电电池,用于野外通联时的夜间照明。
  其实m-2天线调谐器内部空间较大,装入三只锂离子电池应无问题,led照明灯消耗电流小于40mma,一个充足电的10.8v/700mah锂离子电池组能提供大于17小时的照明时间。

准备工作
  ①根据m-2天线调谐器内部空间的大小,准备一个带充放电保护板(充满电至12.6v/放完电至7.5v时断开电池)的三串10.8v锂离子电池组。②一只约6a的整流二极管。③一只约十几~二十几Ω/5w的充电限流电阻(阻值、功率根据充电电流的大小调整后决定)。

开始动手
  附图是改造后的照明灯电路及照明灯电源插座脚位图。
  1. 先断开原照明灯电源插座②脚与③脚间的连接,将电源插座上的限流电阻改接在③脚上。
  2. 再在电源插座的②脚与③脚间装上锂离子电池组的充电限流电阻和防逆二极管。
  3. 最后在电源插座的①脚与②脚间接入三串10.8v的锂离子电池组(电源插座的①脚接电池组的负极;②脚接电池组的正极)。

电路原理
  照明灯电源插座插入13.8v的电源插头后,电源插座②脚、③脚断开,来至13.8v稳压电源的电流一路经91Ω电阻 → led照明灯d2,d2发光。另一路电流经充电限流电阻r限流后(限流200~500ma) → 防逆二极管 → 10.8v的锂离子电池组,电池组被充电。当照明灯电源插头拔出后,电源插座②脚、③脚接通,电池组的电流经电源插座②脚、③脚 → 91Ω电阻 → led照明灯d2,d2发光。在电源插座里插入空插头,电源插座②脚、③脚断开,切断电池组的电流,led照明灯d2不发光。
离线BD8ABM
发帖
5138
只看该作者 3楼 发表于: 2010-09-06
表头不回零的调整


1.打开机壳上盖。

2
卸下表头组件的4颗螺丝。图①

3
取下表头组件使表头面对自己并卸下表盖(必要时卸掉天线切换开关ANT SELECT)。图②

4
调整表针游丝固定架(附图③红圈内)使指针为0图④

5
按反顺序复原




驻波表/功率的校正


准备

M-2天调的整驻波/功率表需要具备以下设备:
150Ω标准假负载。

2频率范围030MHz、功率5200W的瓦特计。

3频率范围030MHz、功率5100W连续可调的有CWFM模式的短波电台。

4连接电台天调—50Ω标准假负载的连接线。


调试

1去掉天调上盖,将M-2天调开关BYPASS/TUNEBYPASS位,驻波/功率开关POWER & SWRSWR位,天线切换开关ANT SELECTANT 1位,电台通过连接线接入背板的ANT 1天线座,50Ω假负载接入天调的TRANSMITTER座。

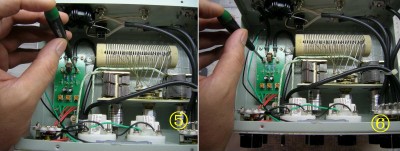

2电台频率置14MHz,功率100W,模式CW(或FM),保持发射状态,将天调SWR SET电位器顺时针旋至最大,调整驻波/功率检测印制板上的微调电容C1使功率表头指示最小,图⑤

3再将电台连接至天调的TRANSMITTER座,50Ω假负载接入ANT 1天线座,电台频率置14MHz,功率100W,模式CW(或FM),保持发射状态,调整驻波/功率检测印制板上的微调电容C2驻波表头指示最小。图⑥
然后电台分别在3.5MHz14 MHz29 MHz频率上保持发射,反复调整C2BYPASS / TUNE开关上的微调电容器(图⑦),使电台分别在3.5MHz14 MHz29 MHz发射时驻波表头指示都最小。重复调整两至三次。

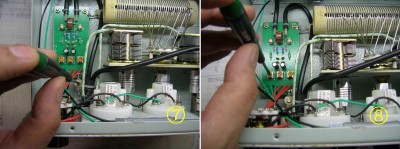

4将功率计串接在天调至50Ω假负载之间,天调的驻波/功率开关POWER & SWR200W位,电台频率置14MHz、模式CW(或FM),保持发射,逐渐加大电台的输出功率使功率计读数为100W,再调整驻波/功率检测印制板上的104微调电阻(图⑧),使天调上的功率表指示在100W的刻线上。
再将天调的驻波/功率开关POWER & SWR20W位,保持发射,逐渐加大电台的输出功率使功率计读数为10W,再调整驻波/功率检测印制板上的503微调电阻(图⑨),使天调上的功率表指示在10W的刻线上。
最后将天调的驻波/功率开关POWER & SWR5W位,保持发射,逐渐加大电台的输出功率使功率计读数为5W,再调整驻波/功率检测印制板上的203微调电阻(图⑩),使天调上的功率表指示在5W的刻线上。

5装回上盖,至此天调的驻波/功率表校正完毕,即可投入正常使用了。
