PANDA 2 pro HF SSB/CW/AM 背负式收发信机简介
多波段、多模式PANDA 2 PRO背负式收发信机采用双平衡式二极管环形混频器（定制的混频线圈+HSB888WS）作为前端混频，具有灵敏度高、噪声低、强信号处理能力强等特点，接收频段内安静，无任何啸叫点。中频为9MHz，采用6只经过筛选的晶体。中放采用噪声低、增益大、AGC能力较好的IC。在SSB、CW、AM模式，MCU控制带宽自动转换电路，使带宽分别为2.1KHz、700Hz、6KHz。电报侧音有另一片MCU（12F509）产生，该MCU的另外一个作用是实现自动键、普通键等功能。
两个DATA口是通用的，可用于psk31数据通讯。
P2P的发射激励采用全新摩托罗拉的2N4427，功率放大采用全新三菱RD系列专业发射管，80米 – 15米的功率十分均匀，最大可达20W。lpf电容采用银云母，LPF磁环采用阿米东T37-2，发射变压器磁芯采用阿米东专业双孔磁芯。发射指标符合FCC有关频谱的相关规定。
键盘按钮为欧姆龙产品，做工精良，性能可靠。
DDS单元为成品、所有中周线圈为定制的成品，大大降低了制作难度，适合有一定无线电基础的爱好者组装。
p2p现有两种套件：
套件1：80米 - 15米
套件2：40米 - 10米
特点
采用新颖MCU（STM8S105C6T6）
支持软件时钟校正（最高为125MHz）
新型DDS本振（频率覆盖范围内无啸叫点）
双VFO系统
99个存储信道
多模式 (SSB / CW/AM)

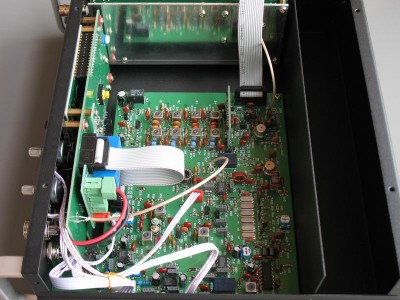

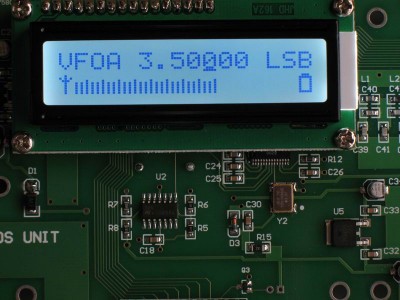

条形信号强度显示（52 - 59+30db）
条形电量显示
自动带宽系统（3种带宽）
兼容自动键和普通键
双DATA口
双天线座

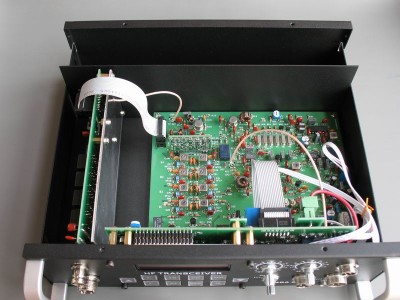

机壳外形尺寸：
宽度：260mm
深度：220mm（包含电池仓）
高度：80mm
电池仓深度：50mm
技术参数
中频
9MHz
DDS步进
10Hz/100Hz/1kHz/100kHz
接收频率覆盖范围
套件1
标准BPF
BAND 1: 3.5 – 3.99999 MHz
BAND 2: 6.5 – 7.49999 MHz
BAND 3: 13.5 – 14. 49999 MHz
BAND 4: 19.5 – 22 MHz 宽带bpf（选购件）
BAND 1: 1.6 – 3.99999 MHz
BAND 2: 4 – 7. 49999 MHz
BAND 3: 7.5 – 14. 49999 MHz
BAND 4: 14.5 – 22 MHz 套件2
标准BPF
BAND 1: 6.5 – 7. 49999MHz
BAND 2: 13.5 – 14. 49999 MHz
BAND 3: 19.5 – 21. 49999 MHz
BAND 4: 26 – 29. 99999MHz
宽带bpf（选购件）
BAND 1: 3.5 – 7. 49999 MHz
BAND 2: 7.5 – 14. 49999 MHz
BAND 3: 14.5 – 21. 49999 MHz
BAND 4: 21.5 – 29. 99999 MHz 注：套件配备标准BPF.
发射频率覆盖范围
套件1
标准bpf
BAND 1: 3.5 – 3.99999 MHz
BAND 2: 7 – 7. 49999 MHz
BAND 3: 14 – 14. 49999 MHz
BAND 4: 21 – 21. 49999 MHz 套件2
标准bpf
BAND 1: 7 – 7. 49999MHz
BAND 2: 14 – 14. 49999 MHz
BAND 3: 21 – 21. 49999 MHz
BAND 4: 27 – 29. 99999 MHz
接收灵敏度
0.3 uv
带宽
ssb: 2.1 kHz
cw: 700 Hz
am: 6 kHz
功率输出
20W
注：发射功率可调
电源
推荐12.5 V（也可采用13.6 V）
电源消耗：
接收约200 mA
发射约4 A
调试资料见调试贴
