5SBA的一体化RTLSDR解决方案 [复制链接]

 上一主题 下一主题
离线BG0APD
注册用户

发帖
8463
只看楼主 倒序阅读 0楼 发表于: 2014-12-10
RTL电视棒接收短波通常有三种方案，一是使用上变频器，二是甩开调谐器，直接利用Q通道，三是把电视棒频率调到3600MHz以上也能收到短波信号。
三种方案使用效果来看，第一种噪声很低，效果最好，第三种效果最差，第二种最简单，但第二种甩开了调谐器，也就甩开芯片内部集成的高频低噪声放大，所以效果不如第一种。

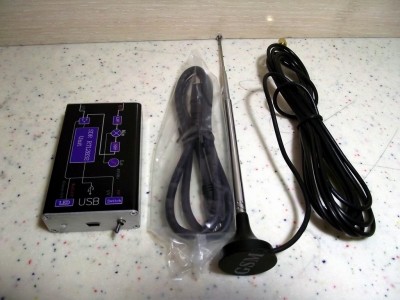

祝贺5SBA又出新品了，一体化RTLSDR解决方案，很便宜，318元，价格相当于一部中档收音机，适合于大多数爱好者

一体化RTLSDR内置了40Mhz的上变频器，可以使用R820T的内置高放，使得接收短波比使用Q通道的直采式SDR有更高的灵敏度，采用DBM平衡混频器使得短波噪声更低，动态范围更大。
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
离线BG0APD
注册用户
发帖
8463
只看该作者 1楼 发表于: 2014-12-10
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 2楼 发表于: 2014-12-10
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 3楼 发表于: 2014-12-10
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 4楼 发表于: 2014-12-10
说明书很详细，每一步都做了解释，玩SDR的好教程。
RTL.SDR+UpConverter快速入门指南.pdf (2299 K) 下载次数:470
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 5楼 发表于: 2014-12-10

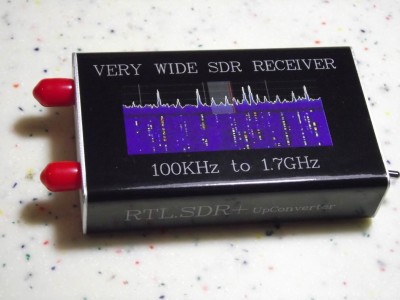

RTL.SDR+UpConverter的技术特点。
ü  提供整机连接好即可使用
ü  使用RTL2832U+R820T芯片组
ü  100KHz-1766MHz，工作频率范围
ü  涵盖所有短波业余波段
ü  VHF和UHF频段涵盖从24-1766MHz

ü  最宽达3.2MHz的采样率。（2.8MHz稳定）
ü  接收的模式包括，NFM，FM，DSB，USB，LSB和CW
注：取决于使用的SDR软件。
ü  8bit的ADC采样提供达50分贝动态范围。
ü  50欧姆的输入阻抗。
ü  双SMA镀金天线连接器。
ü  二极管限幅的射频输入保护。
ü  铝屏蔽外壳。
ü  LED灯的波段切换指示。
ü  40MHz的本振。
ü  DBM平衡环形混频器
ü  体积小巧
ü  免费软件
ü  独立天线输入的HF和UV

ü  USB电脑连接（通过USB供电）
ü  非常高的动态范围，更高的灵敏度。
ü  射频切换芯片切换波段。

最后一条是亮点，射频切换芯片切换波段，跟HAM it Up有的一比。
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 6楼 发表于: 2014-12-10
电视棒的变频器见这个帖子，http://www.hellocq.net/forum/read.php?tid=326328
无源变频器采用二极管DBM（ADE-1），插损比较大，优点是动态范围较大，有源变频器多采用NE602，有变频增益，但动态范围实在不敢苟同。
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BD2VBB
注册用户
发帖
2289
只看该作者 7楼 发表于: 2014-12-10
我在5SBA那里买了一条“鱼”，在我接收机一中频取信号看频谱解调，不错。
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 8楼 发表于: 2014-12-10
5SBA的变频器采用有源DBM，插损比ADE-1低，动态范围比NE602大，兼具两种的优点。在都使用射频切换芯片的情况下，估计性能会比Ham-It-Up 效果好。
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 9楼 发表于: 2014-12-10
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 10楼 发表于: 2014-12-10

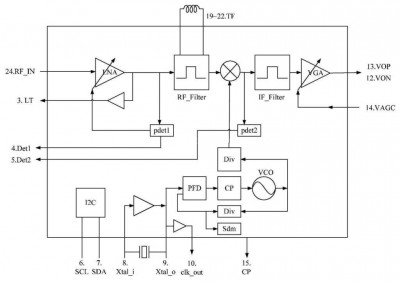

R820T框图



数据手册，http://wenku.baidu.com/link?url=d5shKffom0Ptwwh6wZJaKhj-mxvpiFUVqHIE-OXbcRcUMwYjha8HRmPG8_8hkq0GIZLN71H9J9PHWwhmX9-M9tWNXLytHX8pNEcEKlV7KqG
[ 此帖被BG0APD在2014-12-10 16:03重新编辑 ]
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 11楼 发表于: 2014-12-10
5SBA的变频器参考图：
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线bi4rmd
注册用户
发帖
383
只看该作者 12楼 发表于: 2014-12-10
库存24 过了这村没这店的手慢无的节奏?
回复
举报
离线BA7CK
管理员
发帖
76350
只看该作者 13楼 发表于: 2014-12-10
陈清澈
http://ba7ck.taobao.com
幺 8 勾拐 3 幺 5 2 洞6 幺
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 14楼 发表于: 2014-12-12

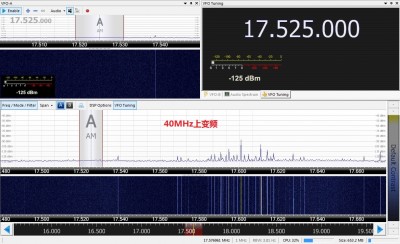

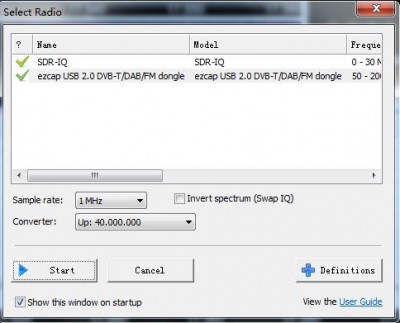

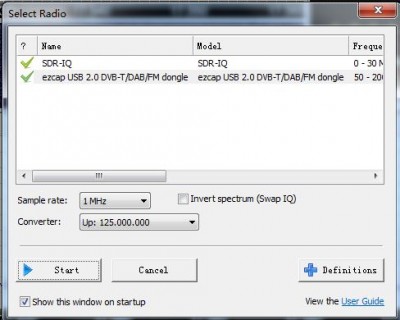

今天上午顺丰到货，打开SDR console 2.2设置不同的变频Lo频率和相同的取样速率，通过天线切换与Ham-It-Up进行对比，断开天线看底噪，





从右上角的电平表读数中看，两个设备底噪没有分别。
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 15楼 发表于: 2014-12-12

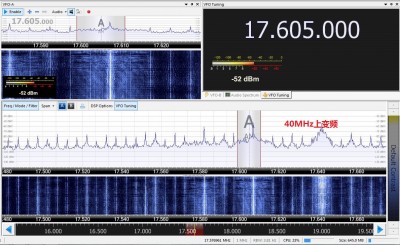

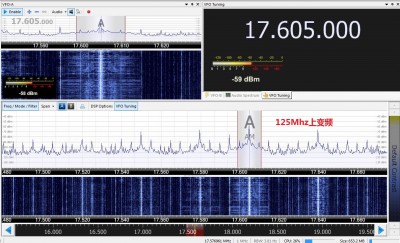

加上天线，40MHz变频器频谱要干净许多。


相对而言，Ham-It-Up的频谱有明显干扰。
[ 此帖被BG0APD在2014-12-12 12:58重新编辑 ]
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 16楼 发表于: 2014-12-12

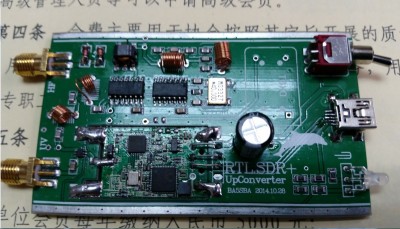

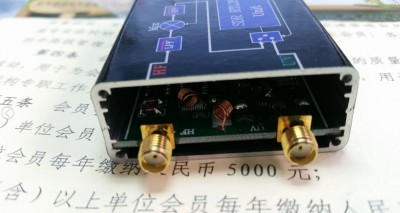

拆开看看，贴片元件，电视棒被完美的镶嵌在PCB内，做工很细致。
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 17楼 发表于: 2014-12-12
感觉这个变频器可以和Ham it up相媲美，性能还稍有超越（非线性造成的谐波、互调等干扰方面）。



机壳内部空间很大，我想，下一步Airspy 到手，也可以装进去。
[ 此帖被BG0APD在2014-12-12 13:28重新编辑 ]
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 18楼 发表于: 2014-12-12

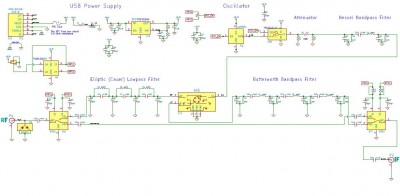

再看看Ham It up电路。
邮箱：BG0APD@163.com
电话：15309910960
回复
举报
离线BG0APD
注册用户
发帖
8463
只看该作者 19楼 发表于: 2014-12-12
1、电源
5SBA直接使用USB的5V电源
Ham it up则使用二次电源3.3V。
2、滤波器
5SBA的变频器输入输出使用2级滤波器
Ham it up则使用3级
3、核心器件——变频器
5SBA使用模拟开关DBM；
Ham it up使用二极管DBM。
邮箱：BG0APD@163.com
电话：15309910960
回复
