前几天买了个中兴的小灵通基站——ZXPCS-CS4，今天到货立马就激动的拆了。同时也领教了邮政的速度。最近比较忙就先拆开看看，等过几天仔细拆了。再放详细的，尤其是射频那块的。不过后来发现里面的电源模块的前端烧了，估计被雷给劈了。

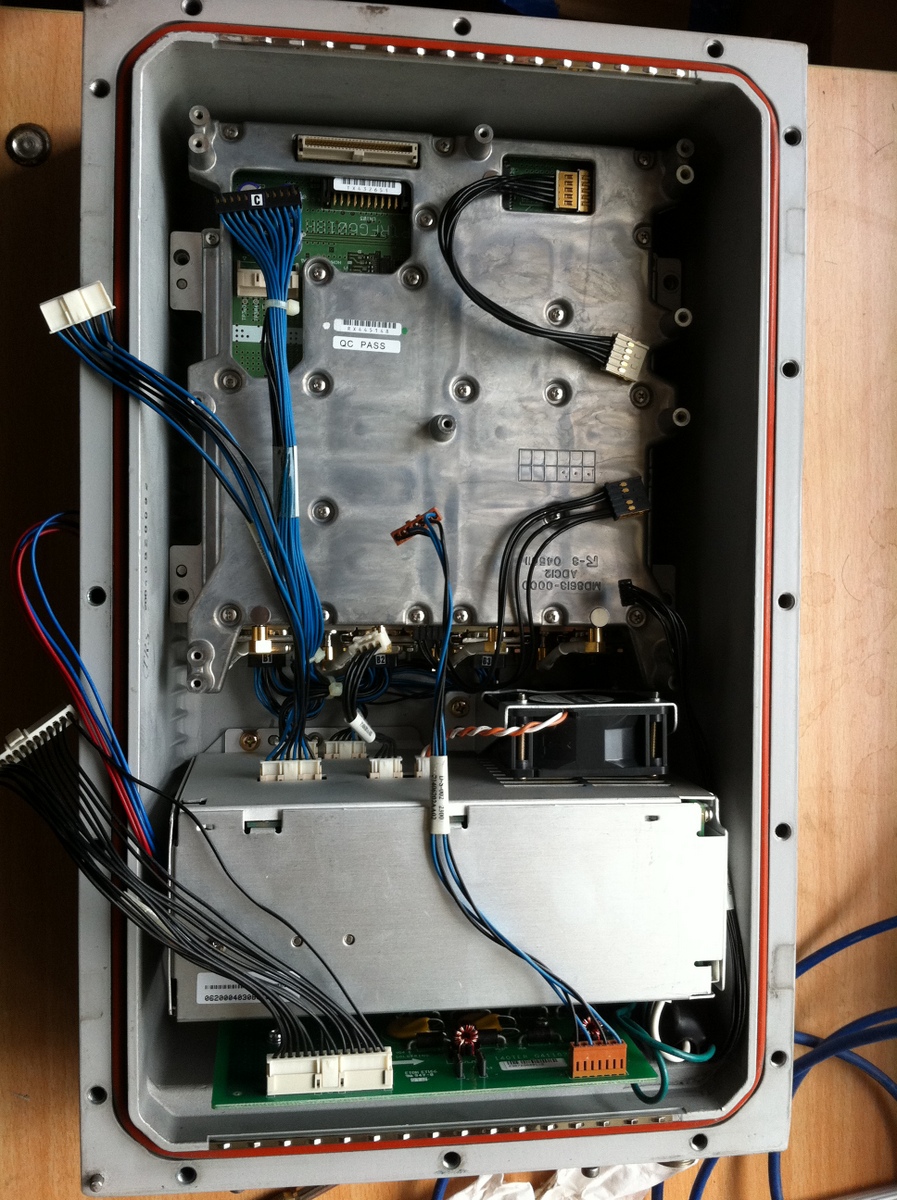

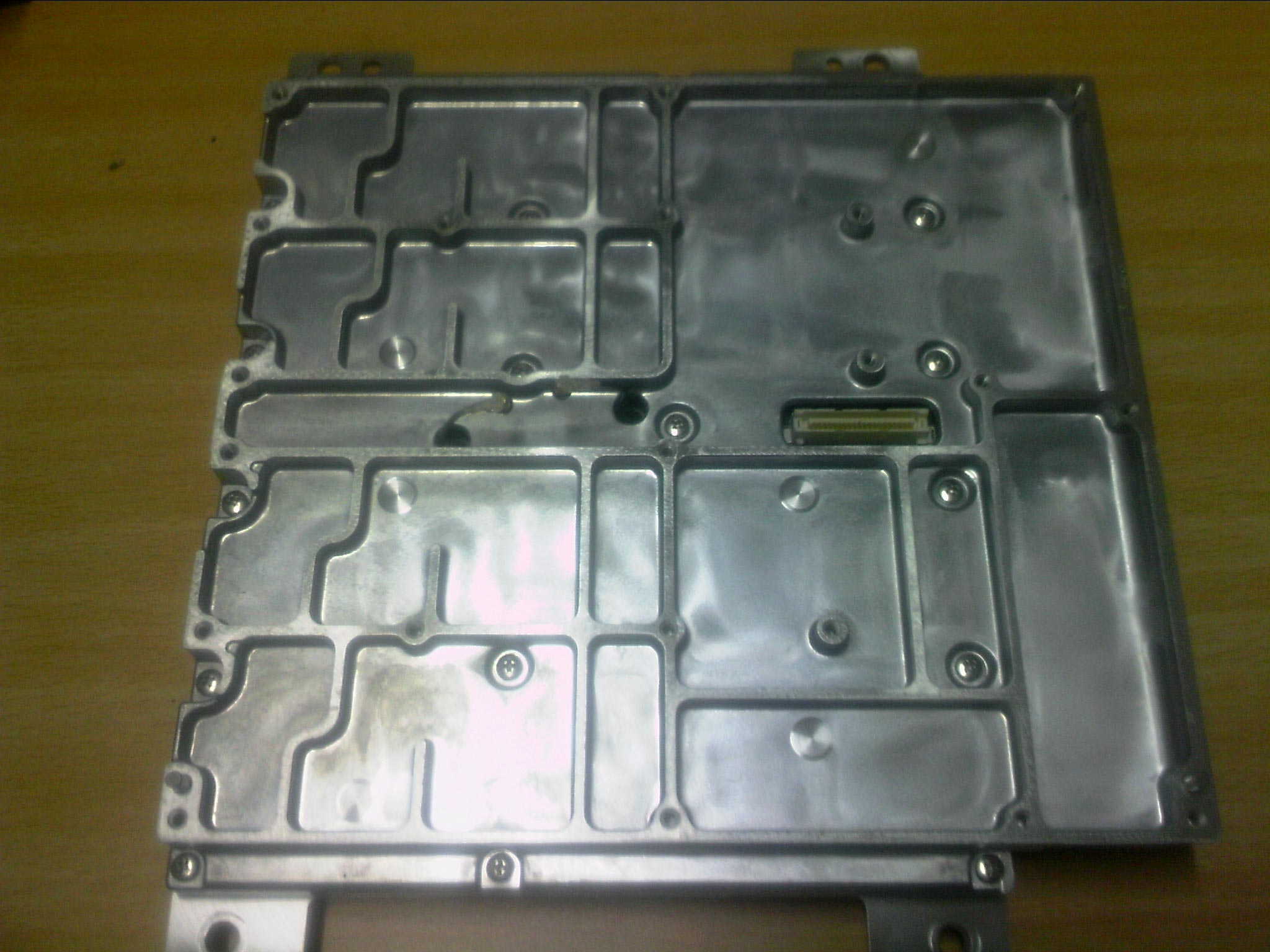

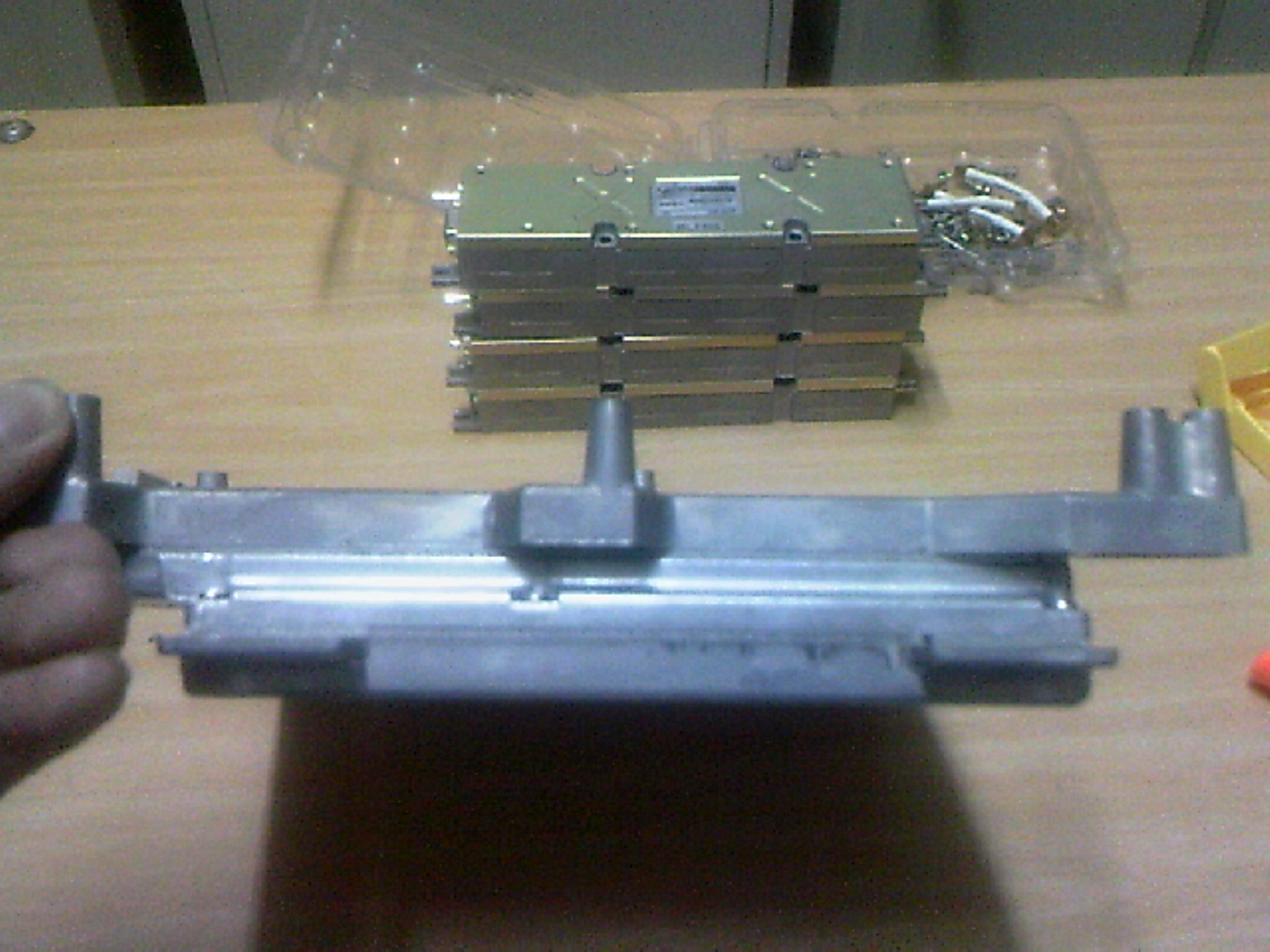

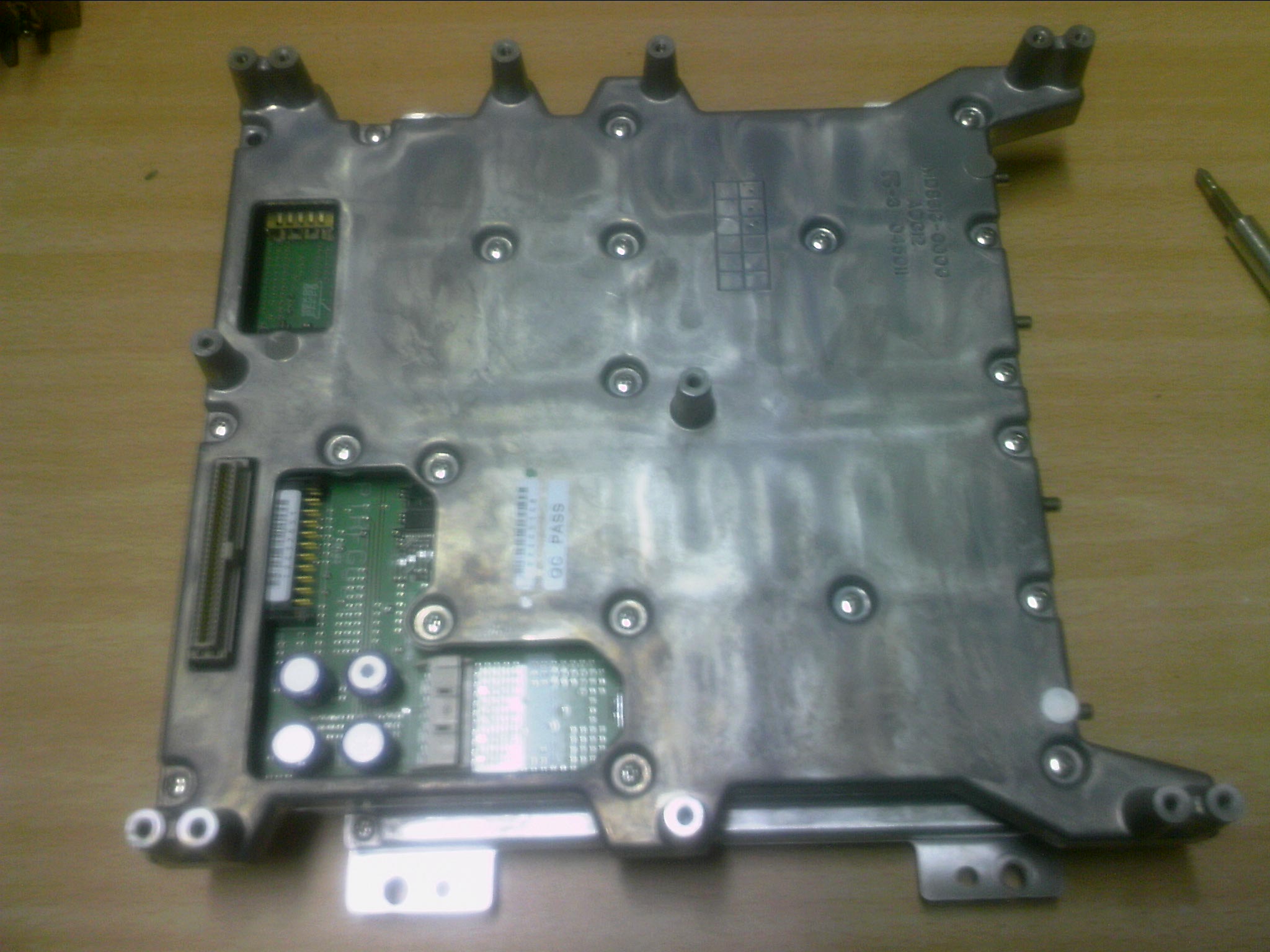

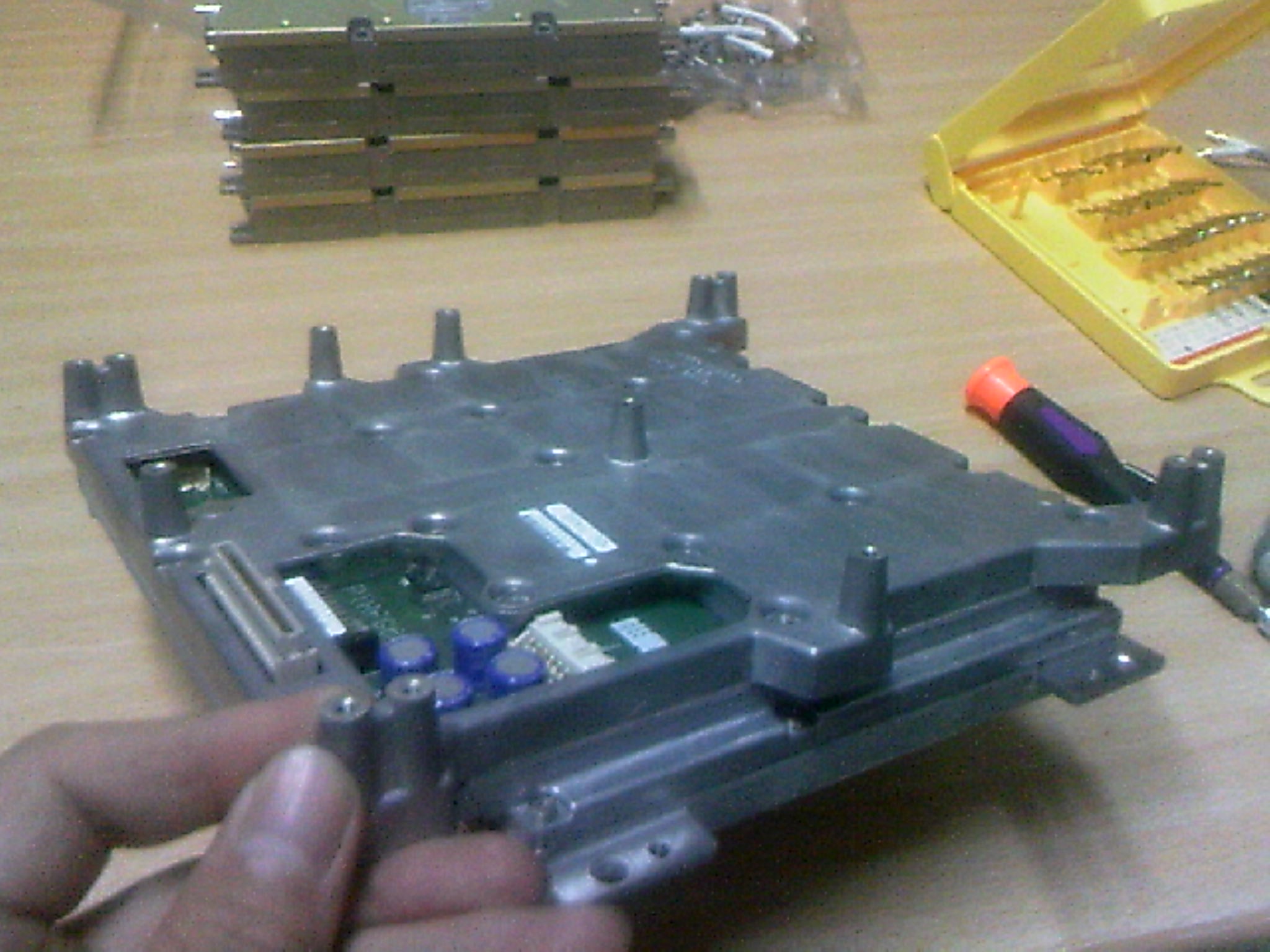

上边那个铁块是射频部分，里面两块板子，过一阵再细拆，下面是电源。

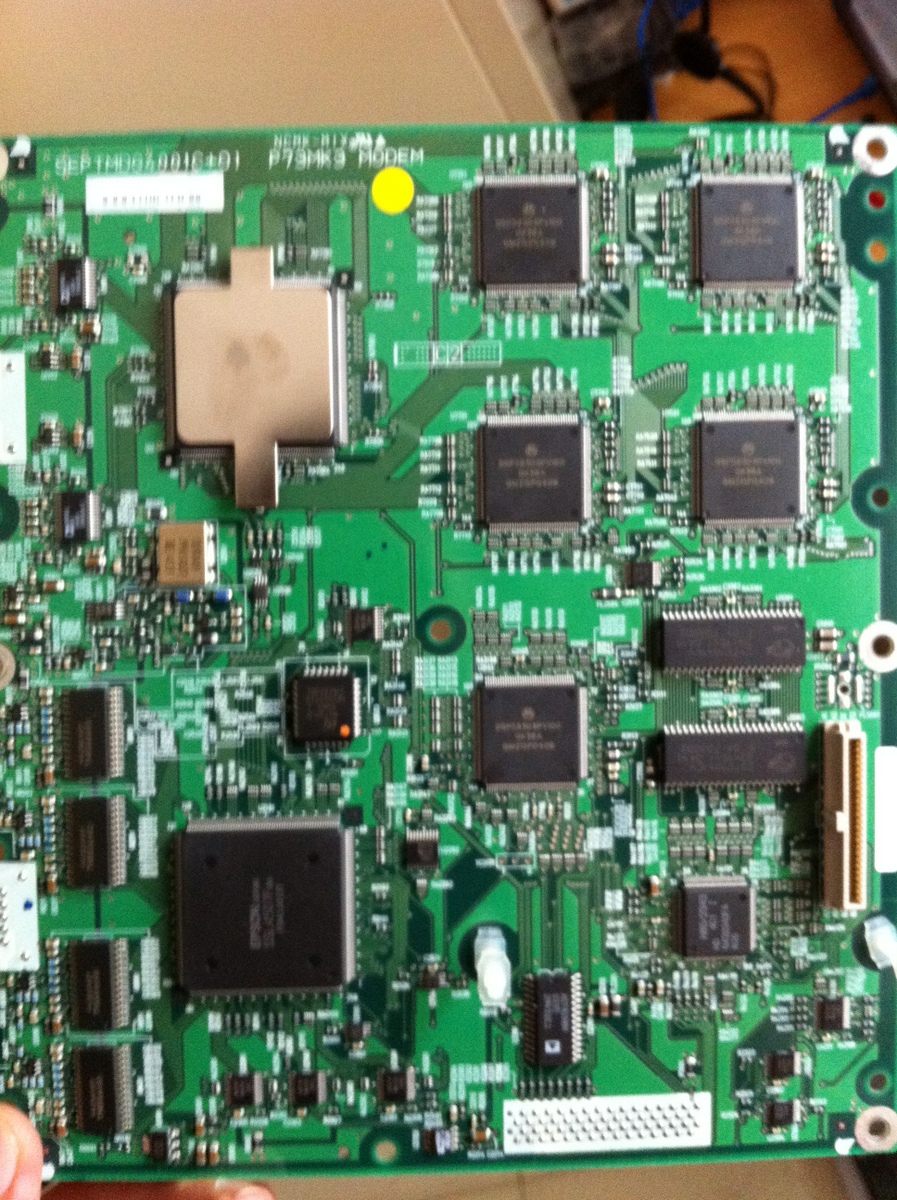

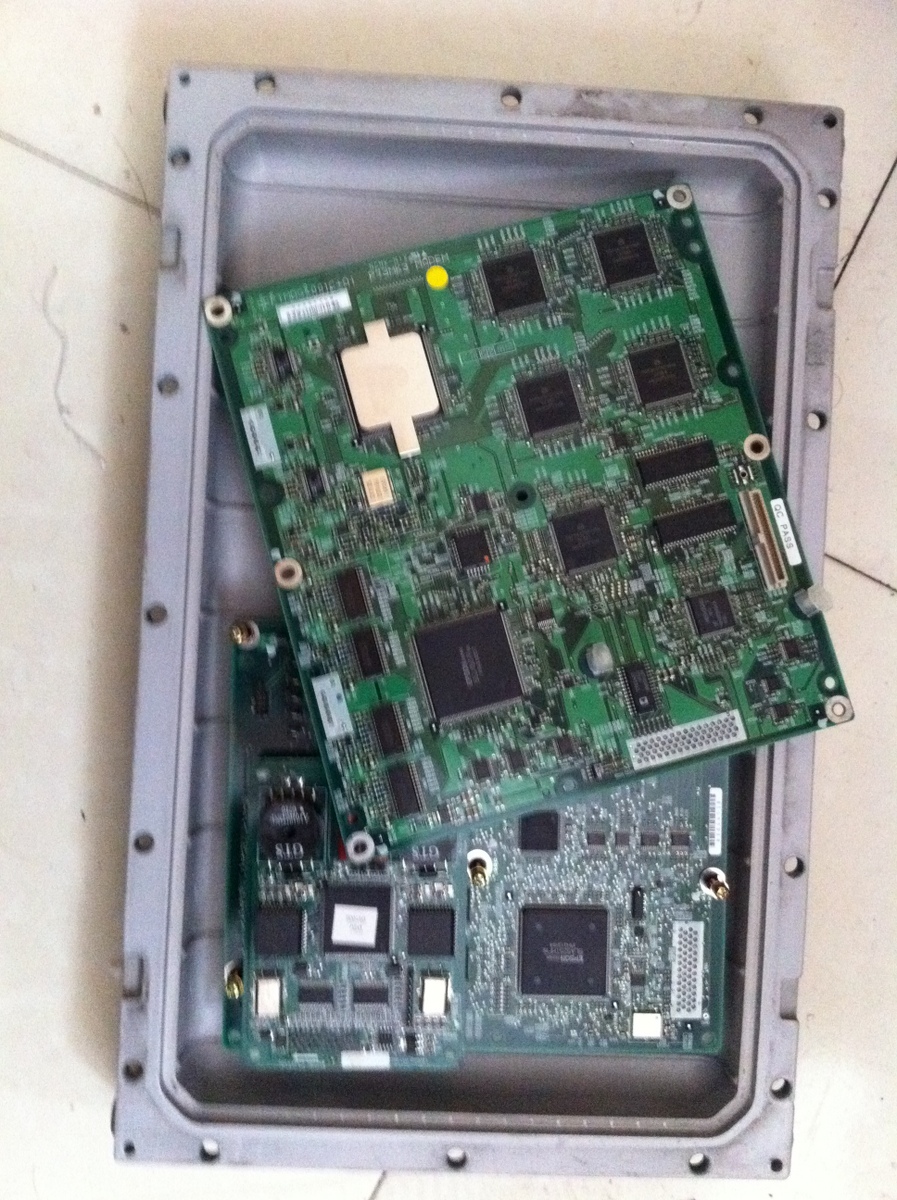

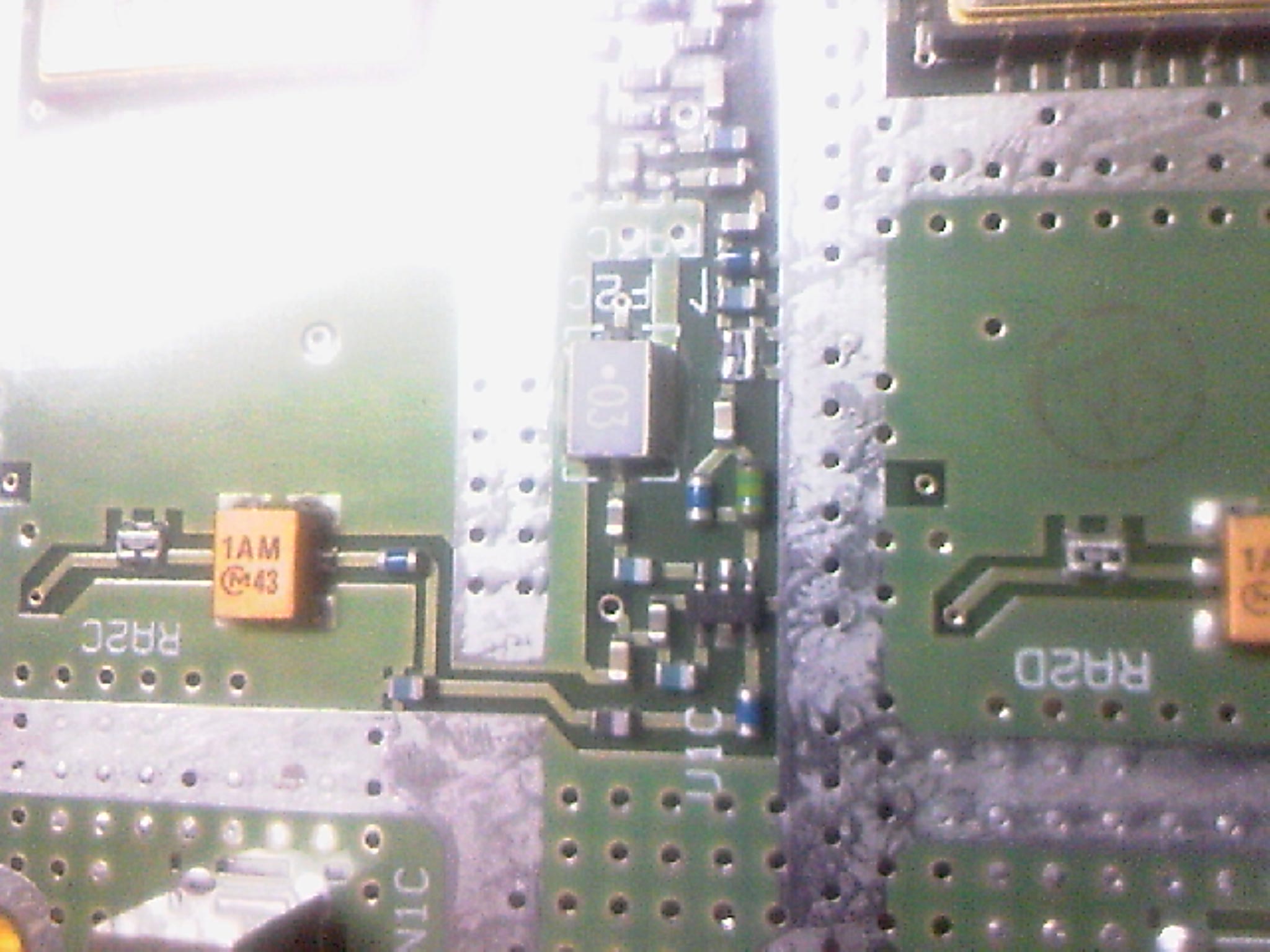

两张主控板，上边那块，五块并列的飞思卡尔的DSP,左边还有思路独立的12bit，125Mhz的AD采样，左上角不知道什么打偏子，上面盖了个铁片散热，他旁边是两路20MHz的AD采样。两块板子都有一个epson的片子没找见资料。还有飞思卡尔的处理器。和lattice的fpga。

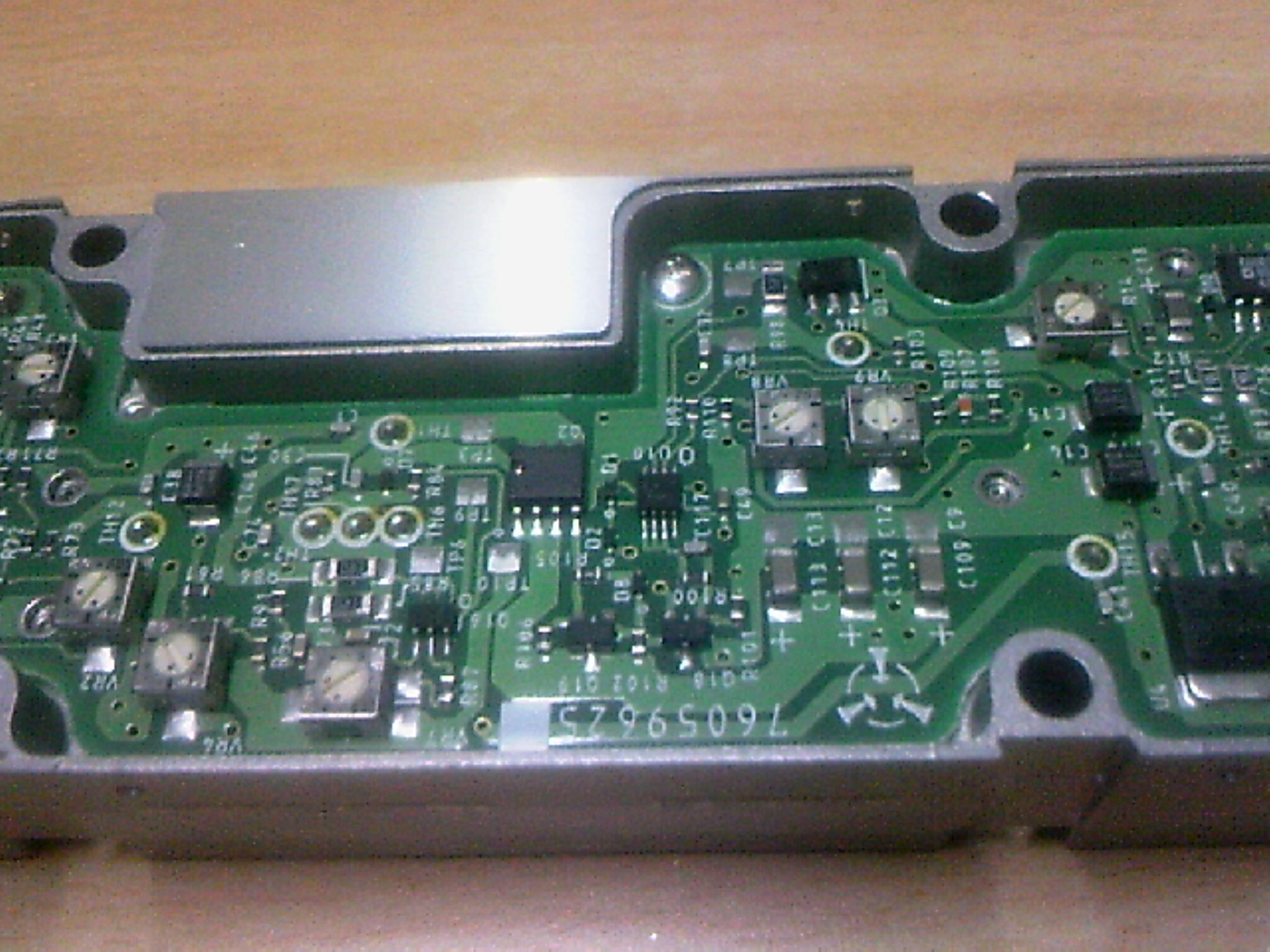

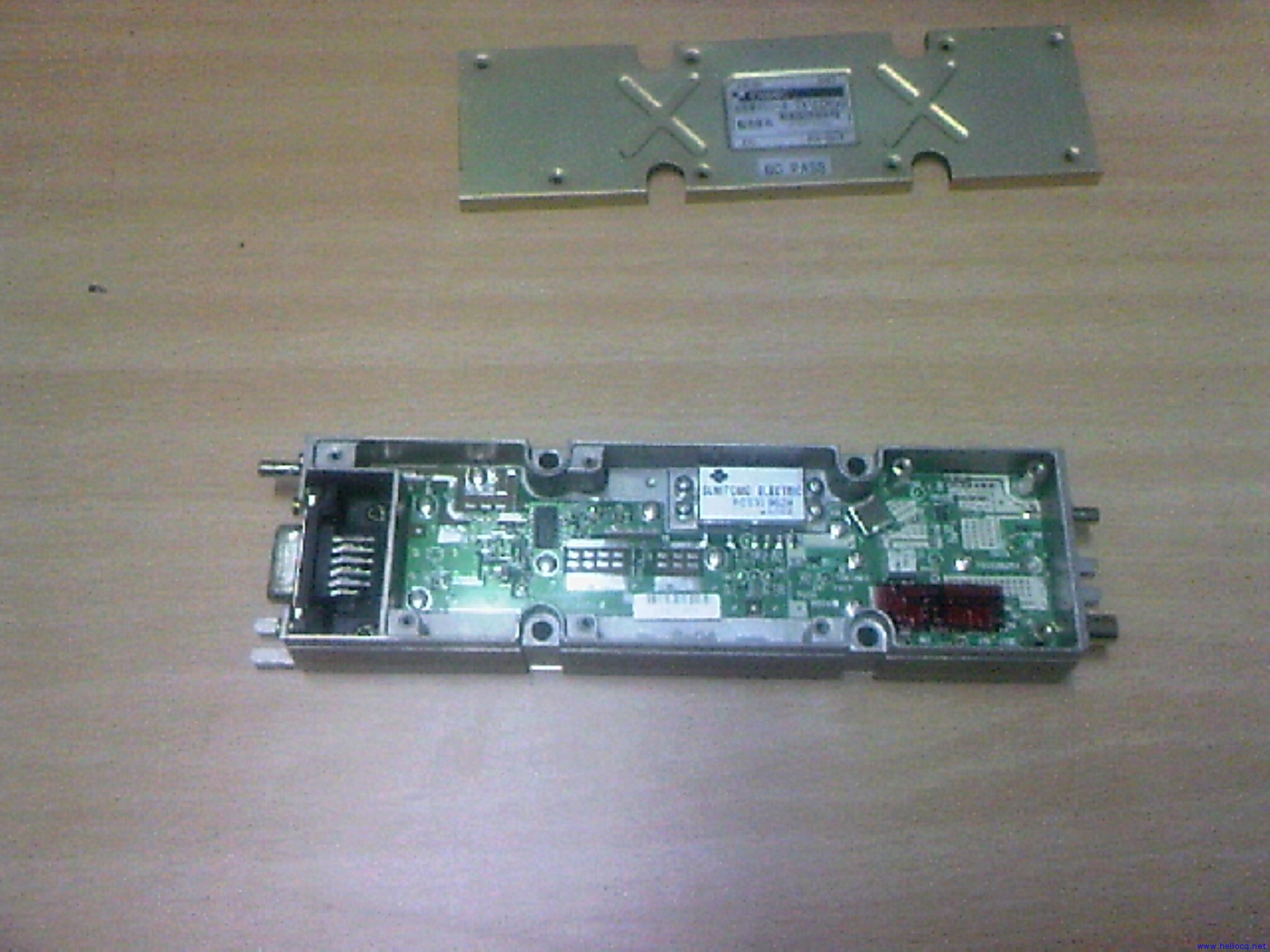

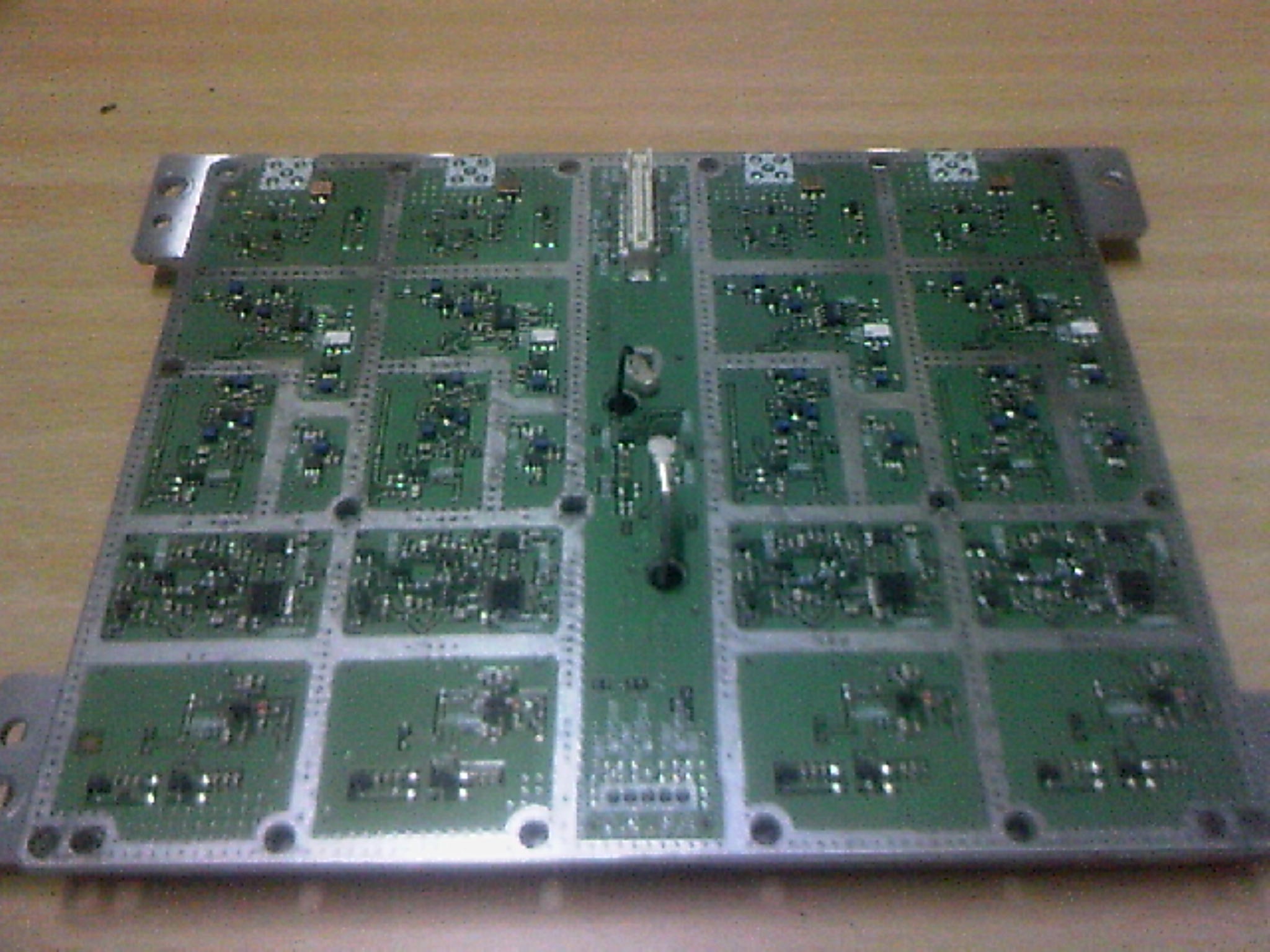

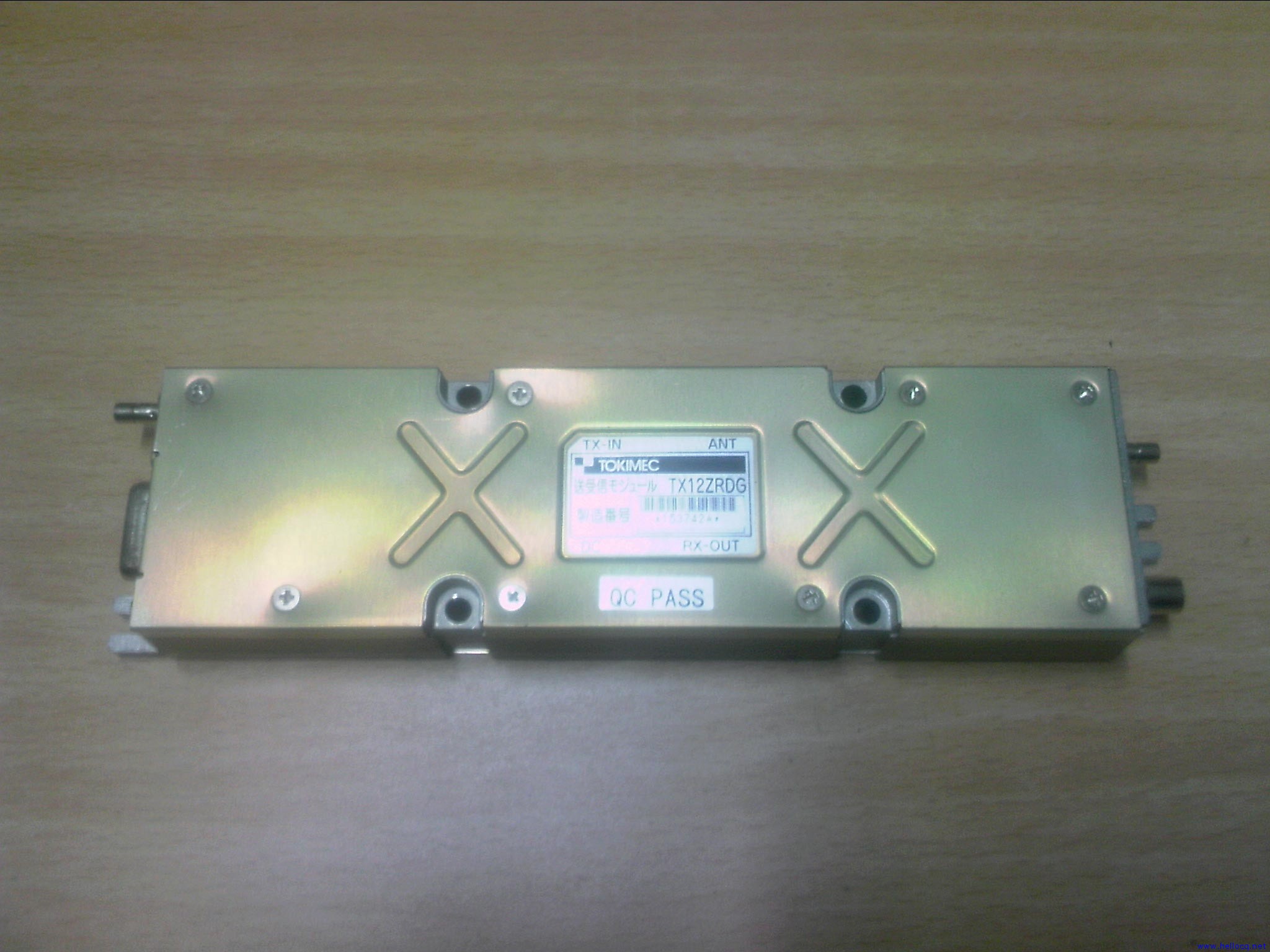

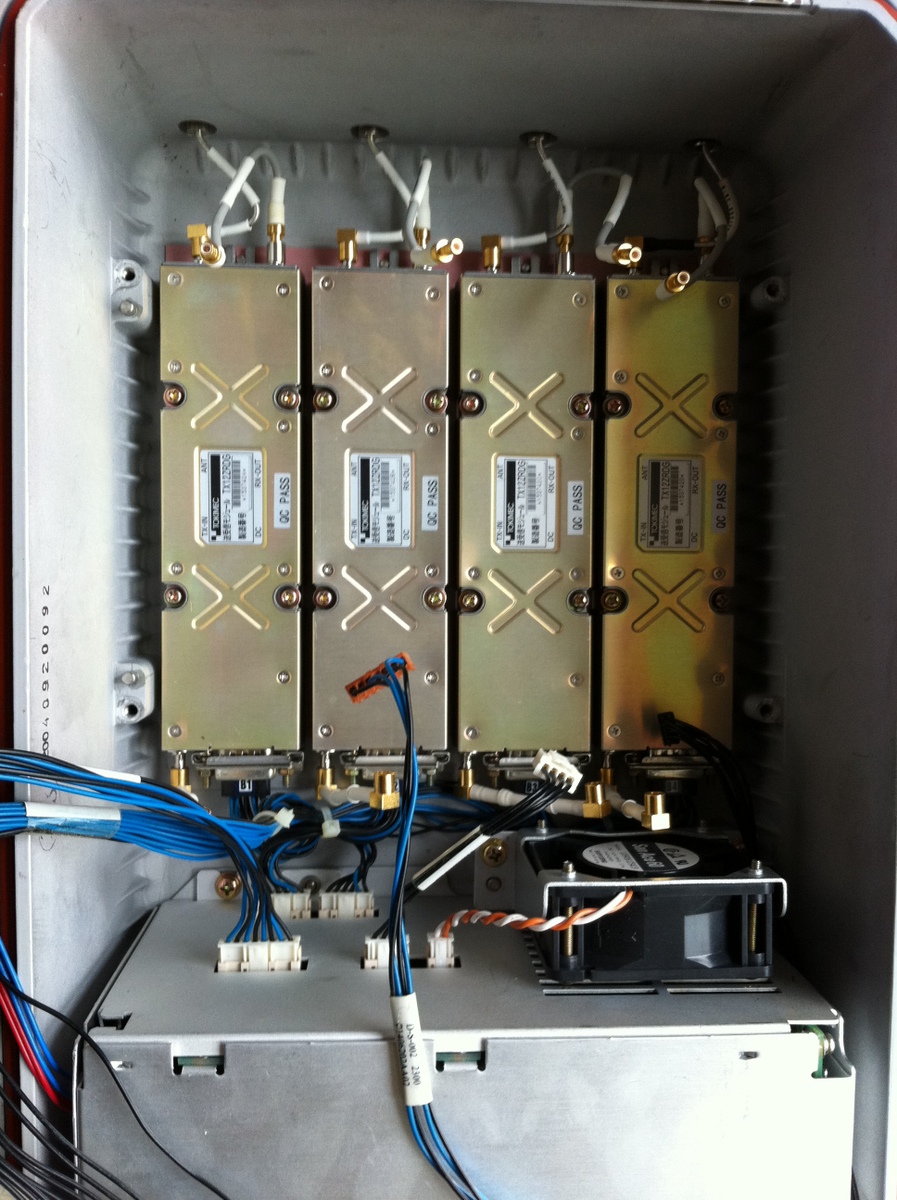

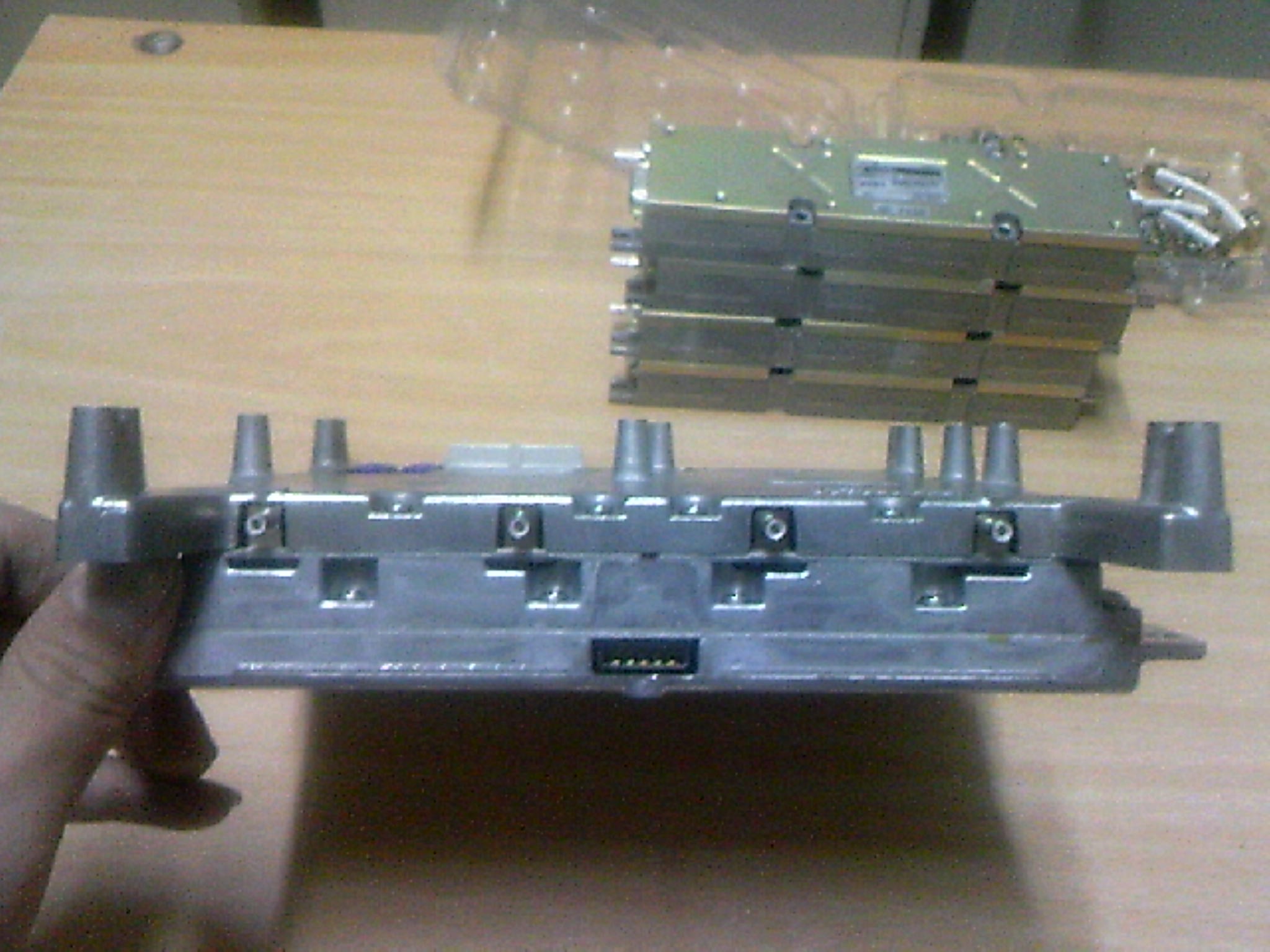

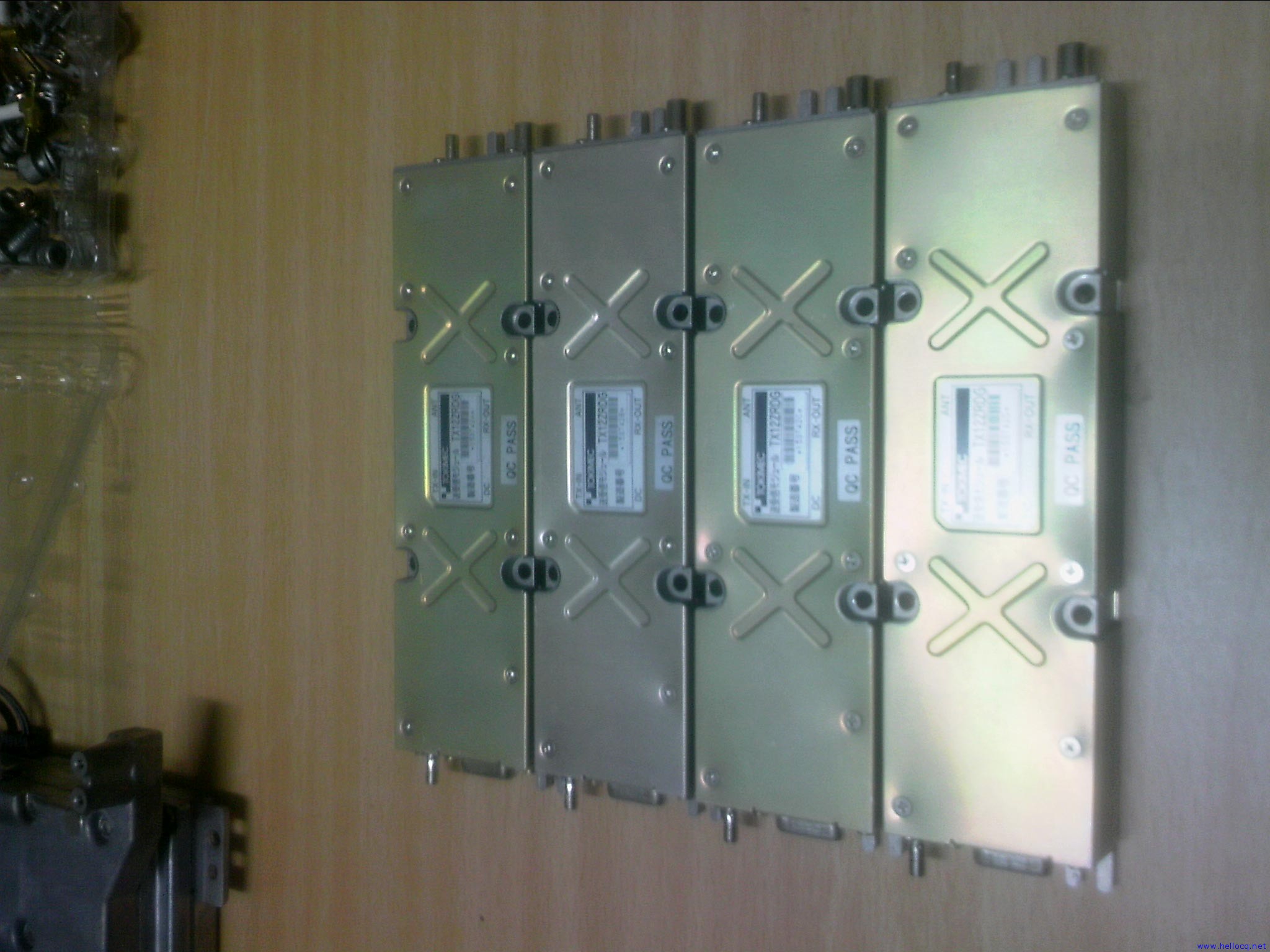

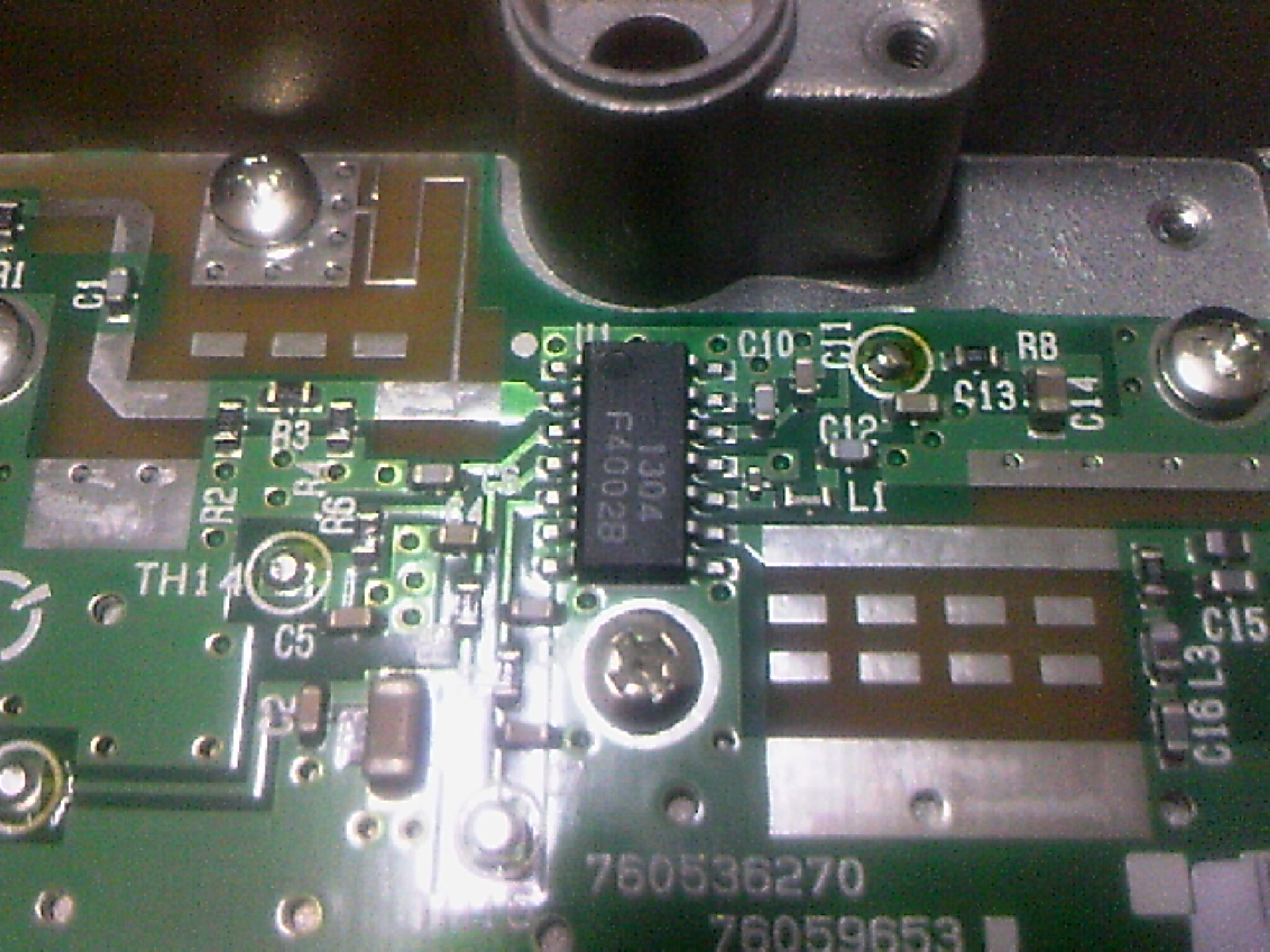

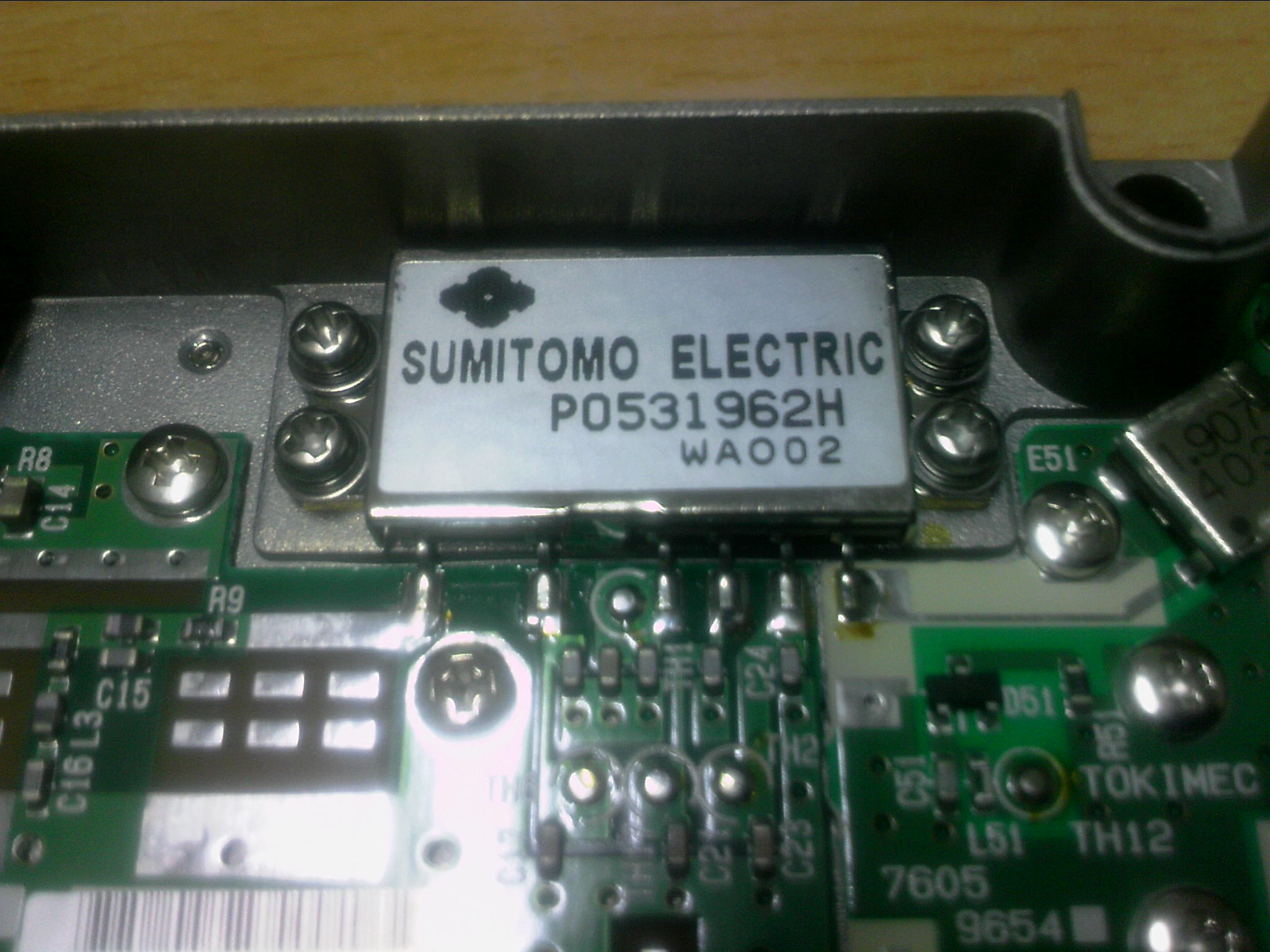

铁块下面的四路信号处理的，还没拆，不知道干嘛的，还是小日本产的。

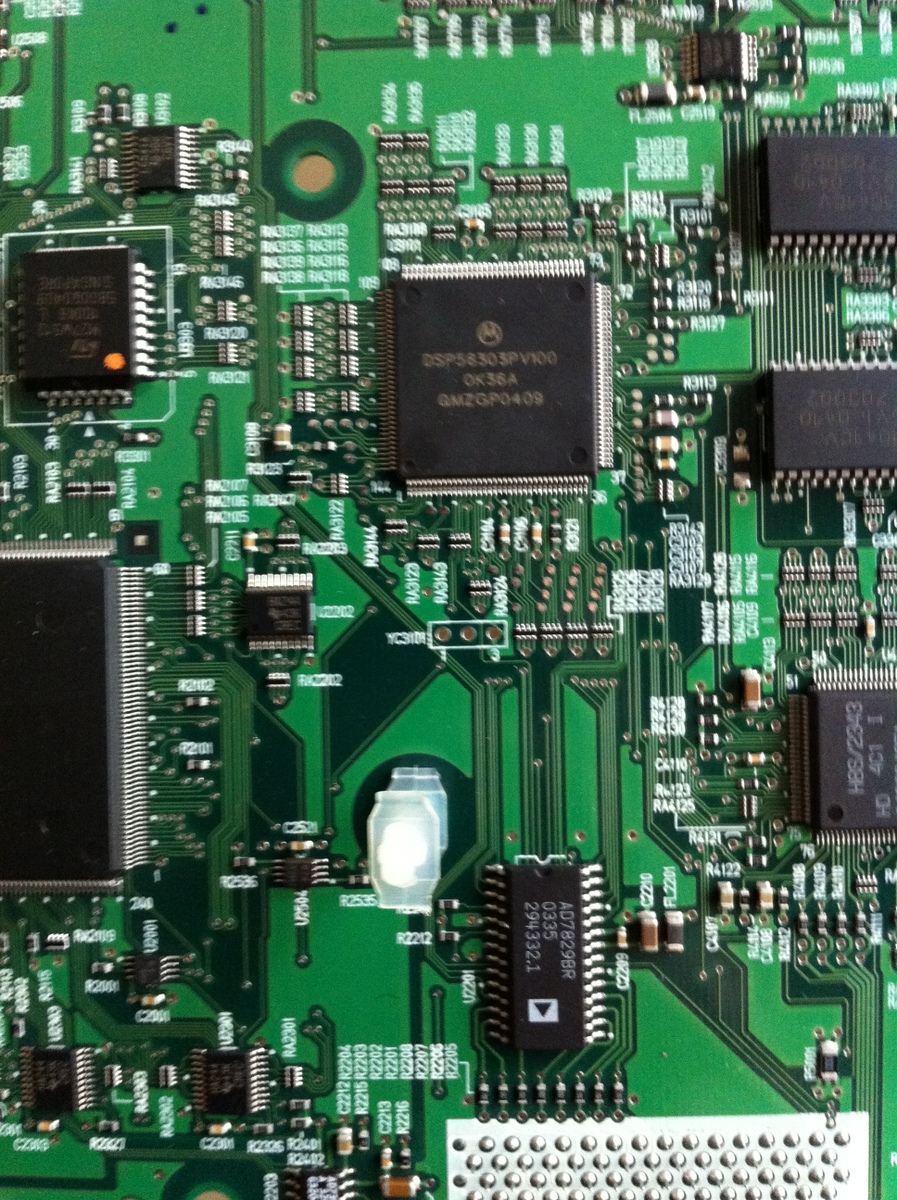

大飞的处理器。
五个并列的dsp，每个dsp后面背了两片sram

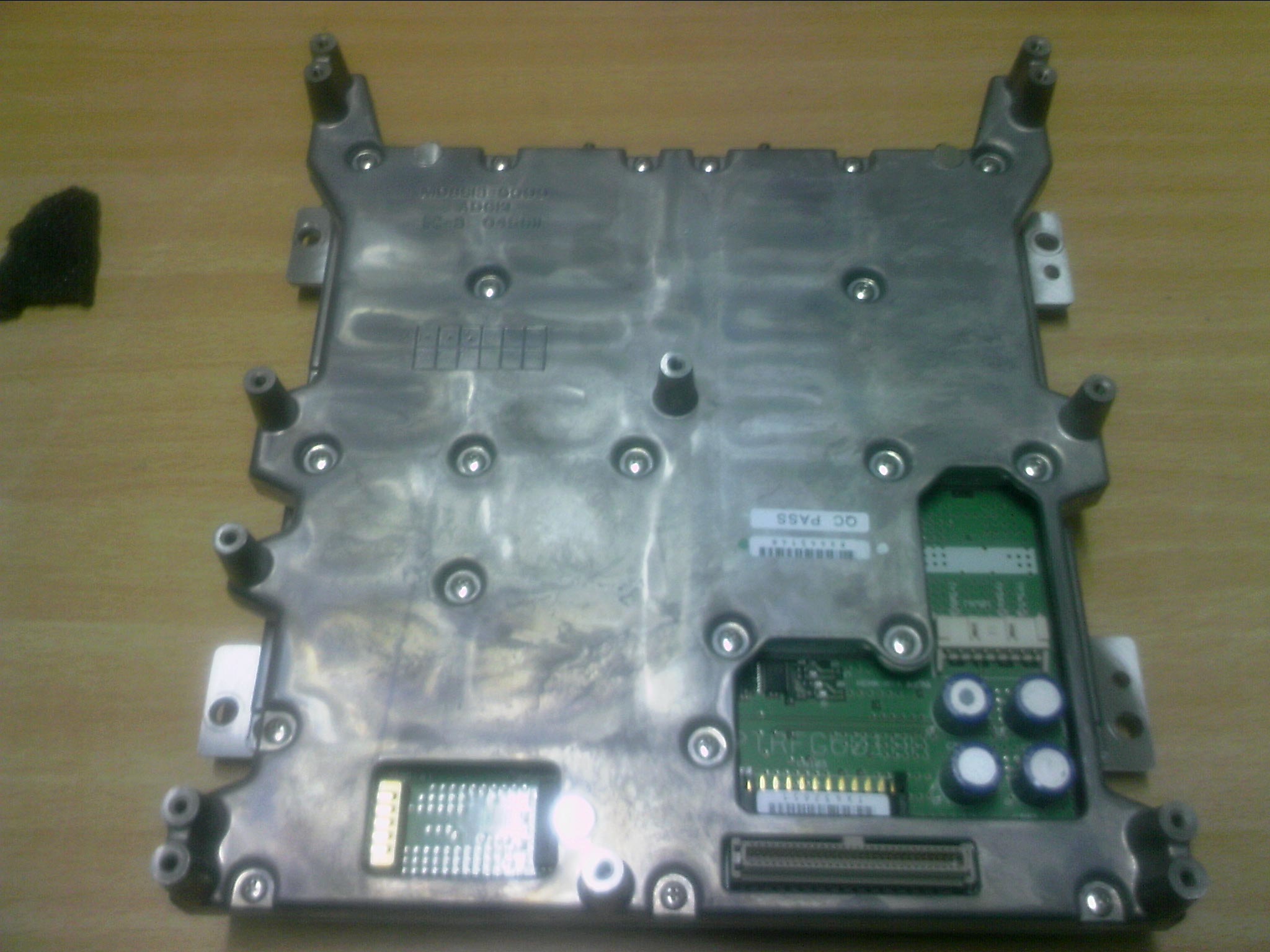

电源，中兴自己产的，一开始准备留下当电源使得，结果拆开一下，前端自恢复保险丝有一个直接烧的就剩两条腿了，但是看后端没啥问题，估计修修还是不错的。

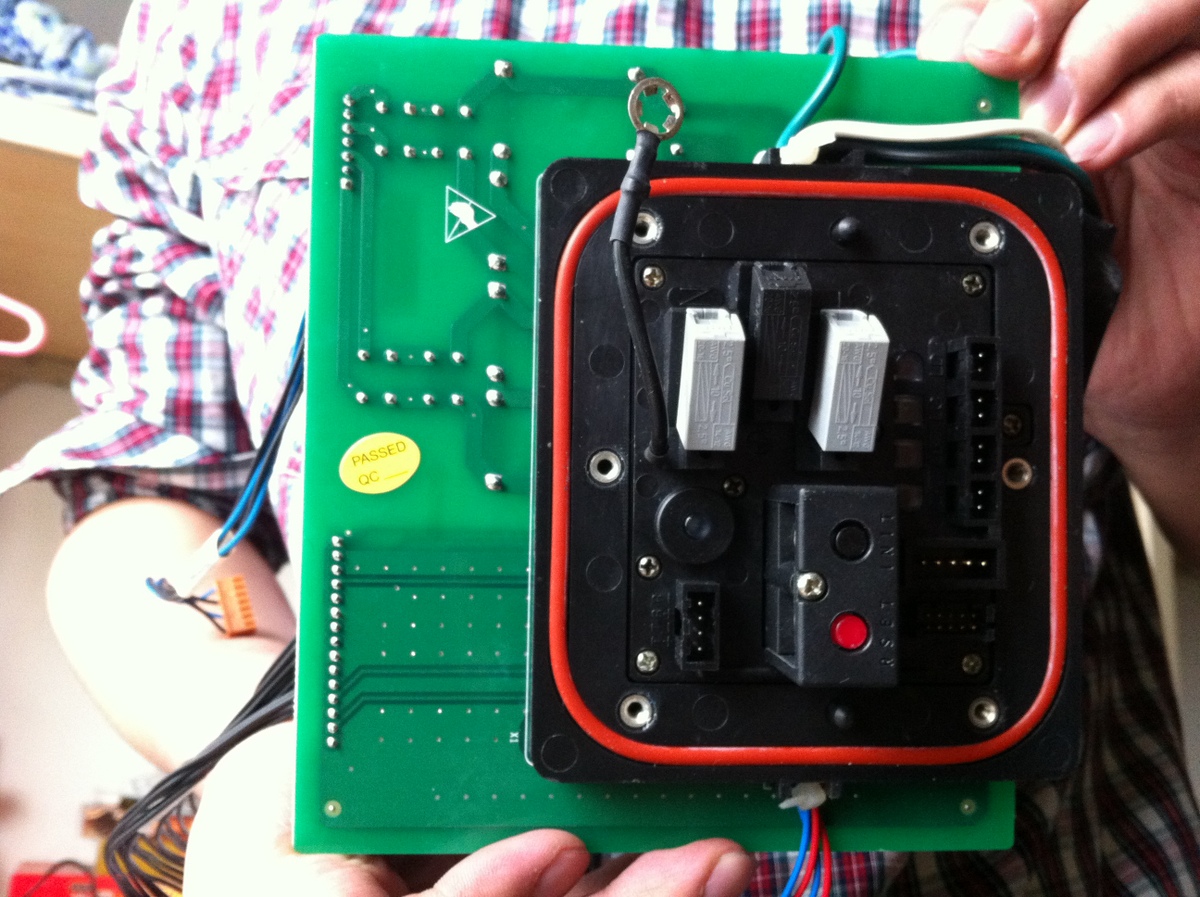

电源模块前端的保护板，可以没起作用，还是把电源模块烧了，猜测是背雷劈了。

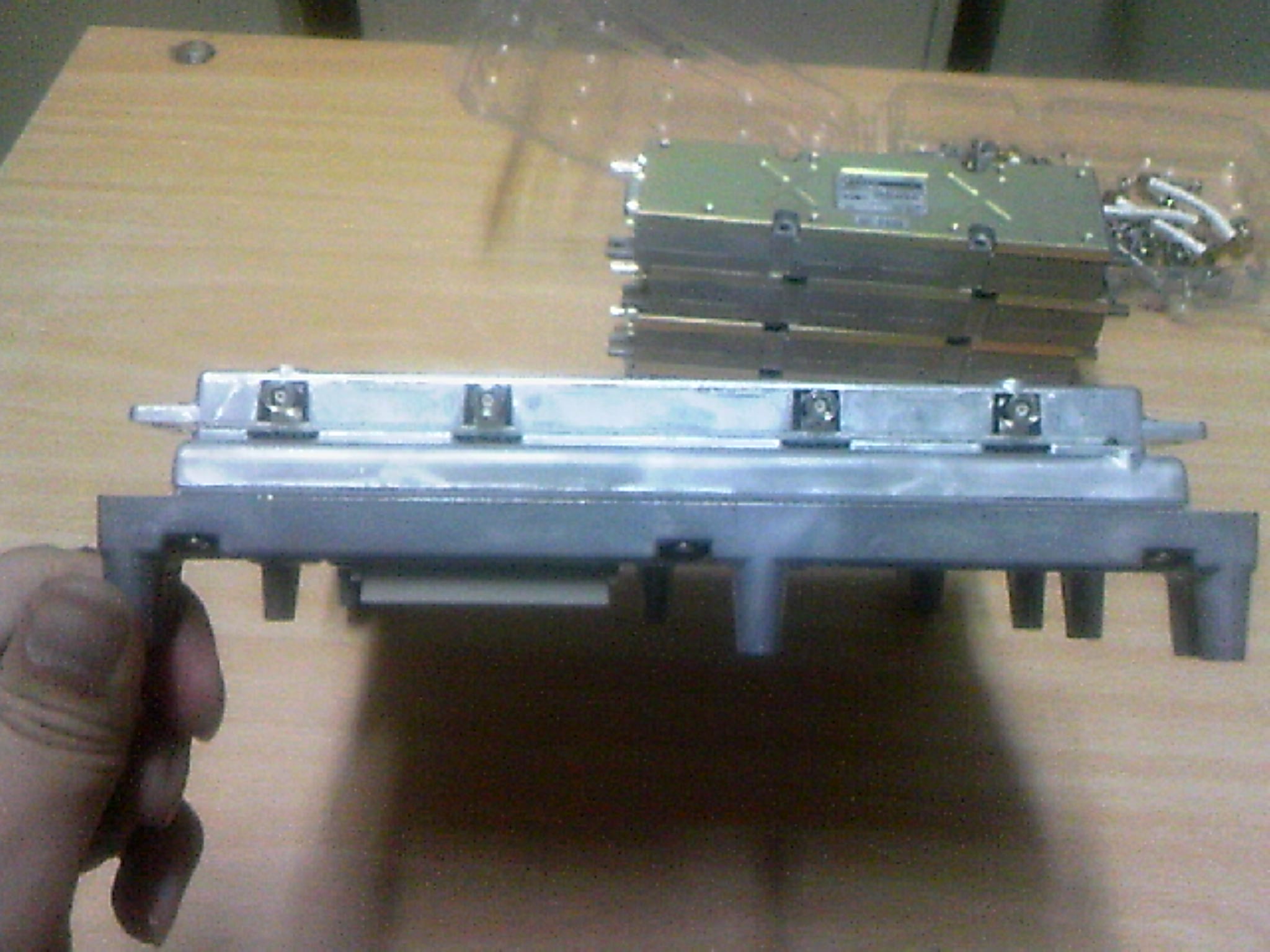

整个基站的接口，剩下的还有一个航空插头和四个天线接口。
左边那个中间是lattice的fgpa两边一边一个大飞的处理器，还没弄明白他是干嘛用干的。
这个是板级接口。
