混频器后加晶体滤波器输出不正常请教 [复制链接]

 上一主题 下一主题
离线subingen
注册用户

发帖
24
只看楼主 倒序阅读 0楼 发表于: 2012-07-01

大家好，我设计了一个8MHz晶体滤波器，接到混频器滤波，电路图见图1。单独测试晶体滤波器是没有问题的，示波器设置为5mS/Div，波形见图2，但是把它接在混频器后面，通频带输出波形就很奇怪，幅值好像被调制了，并不是一个稳定的正弦波，见图3。特向各位请教一下这个是什么问题呢，怎么样解决呢？

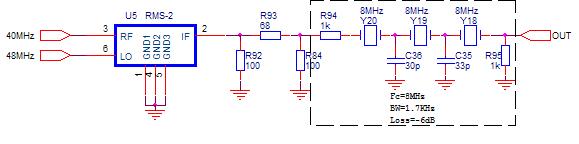

图1 电路图

图2 单独测试滤波器输出波形

图3 接到混频器后输出不正常波形
