CQDXER 自动天线切换控制器正式发布 [复制链接]

上一主题 下一主题
离线bg2wrj

发帖
1093
只看楼主 倒序阅读 0楼 发表于: 2023-11-15

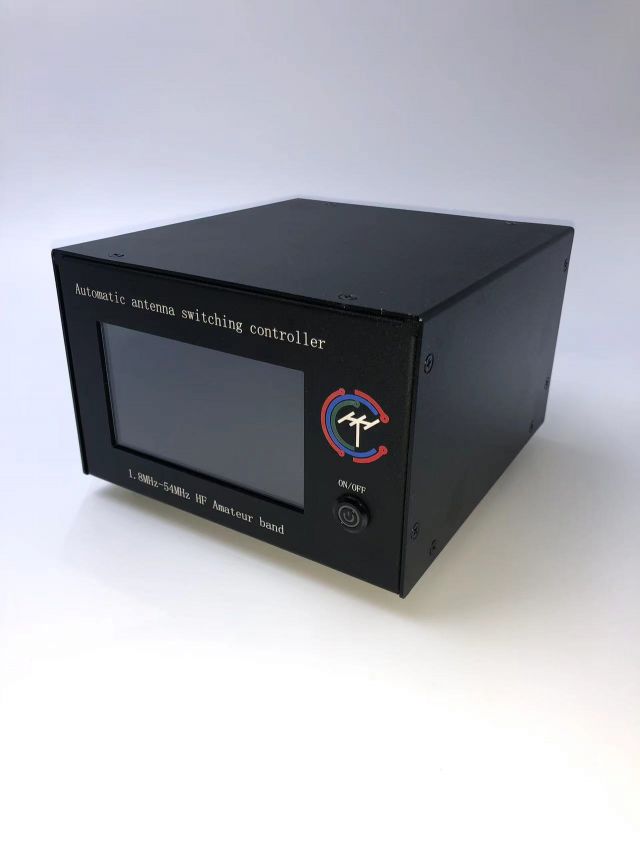

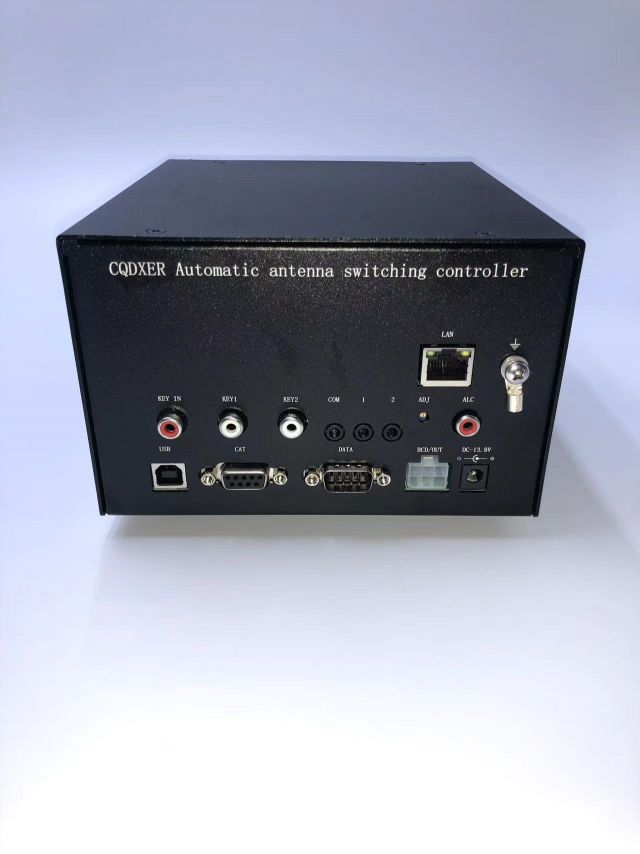

       经过一年多的改进升级,综合了各种比赛以及日常操作环境,第二版CQDXER自动天线切换控制器正式完工,新版切换器升级了主控芯片,以及植入了多种工作机制,使它可以应对绝大多数短波竞赛环境,新版控制器外形尺寸:170*155*110mm,重量:850克,显示屏采用IPS4.3寸电容触摸屏,分辨率高达800*480,后面板配置了多种接口,USB接口可以使用新版本电脑软件进行控制,CAT协议接口支持目前市面99%的业余无线电台,DATA输出采用直流12V输出控制,最多支持高达8路。BCD输出接口可以连接其他需要电台协议的设备,该接口具备波段译码器功能,我们在CAT口连接任意的RS232,CIV,BCD输入都可以自动转换成BCD协议输出,方便联动其它设备。电源输入接口支持直流13.8V输入。 第二层集承了高速PTT切换接口,一路输入2路输出,切换速度高达16纳秒,COM,1,2接口可以让多台控制器相互通讯,使用专用协议进行多种机制保护,以及控制远端切换控制器装置,当使用远程控制盒时我们可以减少同轴馈线布线,只需要布置一条三芯线缆到天线下方,将切换器安装在天线下面即可。ALC输出端口支持-3V-12V输出,连续可调。第三层主板LAN接口支持远程互联网操作,可以将控制器直连路由器,进行相关的设置后,可以通过桌面软件进行互联网远程操控
主要功能:来电开机功能,时钟显示,PTT状态显示,错误代码提醒,声音报警,PTT切断,ANT手动/自动切换,ALC输出,端口互锁,波段互锁,CAT断线检手动模式下选择N TO N模式,也可以完成ANT互锁机制。该控制器可以完成多元素组合,使其适应更复杂的操作环境。PC软件多开,多PC监控,电台序号自定义等。
使用1*系列切换器可以完成单人自动切换操作,使用1*多台控制器时可以完成多人多机波段冲突保护,完全忽略2*系列的隔离度问题。
使用2*系列的切换器可以使用多套多波段天线来完成自由波段切换,对于天线的兼容性更强。


还可以应用到单波段的BPF中,使单波段的BPF变成自动多波段的BPF。








[ 此帖被bg2wrj在2023-12-06 09:40重新编辑 ]
人生不过是一场旅程       不要因琐事忽略了人生的美景       珍惜出现在你生命里的一切事物


QQ:1232423       微信:f1232423

QTH:辽宁-大连-甘井子-泉水
离线bg2wrj
发帖
1093
只看该作者 1楼 发表于: 2023-11-15
视频介绍,请移步抖音:BG2WRJ,功能介绍以及操作教程。

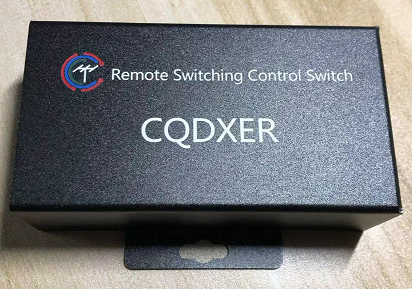

远端控制盒:,该控制盒可以放置在塔下面,只需要使用3芯线缆连接即可,可以减少布置馈线,极大降低了成本。
2*6系列切换器:DC-30MHz SWR:1.2:1  50MHz SWR:1.5:1    隔离度最差:54MHz  -55dB    30MHz  -61dB

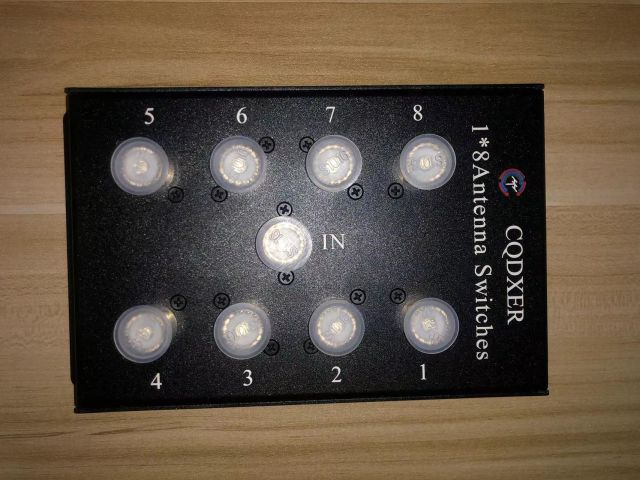

1*8切换器:1.8-30MHz,SWR:1.2:1,50MHz,SWR:1.3:1,
1*6切换器:1.8-30MHz。SWR:1.1:1,50MHz,SWR:1.3:1.
1*4切换器:1.8-30MHz  SWR:1.1:1      50MHz SWR 1.3:1


优惠活动:活动限量10台,活动期间,购买CQDXER自动天线切换控制器(包含简约版)送1*4天线切换器。额满为止,活动仅此一次。                                                          自动天线切换控制器:2699元 。  交付周期:活动结束日后20日内交付,切换器类:1*4=899元,1*6=1099元,1*8=1299元,远程控制盒=399元。同步交付    2*6切换器1699元(内测价:1299元),30日内交付,DC-30MHz不低于-60dB。所有切换器类活动期间定购享受8折优惠。 简约版CQDXER(S)同步预定,简约版去掉了ALC输出,显示屏幕,价格更低,简约版售价2699元,裸机800元,USB版本加400元(具备电脑软件控制),网络版加600元(具备电脑软件+网络控制),PTT保护版加300元(基础板,增加PTT切断扩展输出),互锁版加300元(必须选择PTT基础板,可以实现智能互锁,报警),波段译码器版加300元(必须选择PTT基础板,BCD输出)。所有功能全选优惠价:2199元。 简约版交货时间为:2024年5月底前。  简约版全配置与豪华版可以协议互通,进行互锁,无显示屏,ALC输出,CAT检测。      控制器均为单控制器控制单路切换器,如果使用2*6或者2*8则需要两个控制器才可以。


其它
电源分线器,参照老帖子。
防雷切断器,参照老帖子。





[ 此帖被bg2wrj在2024-02-27 17:18重新编辑 ]
人生不过是一场旅程       不要因琐事忽略了人生的美景       珍惜出现在你生命里的一切事物


QQ:1232423       微信:f1232423

QTH:辽宁-大连-甘井子-泉水
离线bd8uk
发帖
11673
只看该作者 2楼 发表于: 2023-11-15
等着看更新
中国无线电协会-业余无线电工作委员会-有小号的无线电讲话机爱好者
离线BG4KYA
发帖
7837
只看该作者 3楼 发表于: 2023-11-27
抖音看了视频。。。

海滨小城(威海)欢迎你!
QSL:山东省威海市59#信箱
威海HAM基地(高区东涝台); Y3C11  R8   X510
山东威海  IOTA  AS146 (刘公岛 鸡鸣岛 褚岛 海驴岛)
2013 IOTA AS-146 鸡鸣岛暨IOTA CONTEST  圆满完成10245个QSO
2013年全国业余无线电应急通信演练赛(江苏灌云) 荣获一等奖(银奖)
手机; 妖巴零零流散零漆巴散舞(微信同号/或扫左侧头像二维码)
设备;TS590S     IC7000
天线;G8(BG5FCH)   斜拉1/4 3兆天线  瑞雪RX456+1/4 斜拉10米线
离线bg2wrj
发帖
1093
只看该作者 4楼 发表于: 2023-12-06
今日更新,1楼2楼,具体演示参照抖音,有想法的HAM可以微信联系我,即将发售,本次限量发售,优惠力度巨大,各位千万别错过,错过只能拍大腿 针对第一批使用者给予特殊优惠。
人生不过是一场旅程       不要因琐事忽略了人生的美景       珍惜出现在你生命里的一切事物


QQ:1232423       微信:f1232423

QTH:辽宁-大连-甘井子-泉水
离线bg2wrj
发帖
1093
只看该作者 5楼 发表于: 2023-12-07
一些操作演示视频,请关注抖音,不定期发布,目前控制器以及选件远端盒子已经完工,切换器:1*4,1*6,1*8已经完成,外壳也制作完毕,近期测试2*6两个版本。
人生不过是一场旅程       不要因琐事忽略了人生的美景       珍惜出现在你生命里的一切事物


QQ:1232423       微信:f1232423

QTH:辽宁-大连-甘井子-泉水
离线bh4iuu
发帖
360
只看该作者 6楼 发表于: 2023-12-07

离线bg2wrj
发帖
1093
只看该作者 7楼 发表于: 02-27
优惠活动:活动限量10台,活动期间,购买CQDXER自动天线切换控制器(包含简约版)送1*4天线切换器。额满为止,活动仅此一次。
自动天线切换控制器:2699元 。  交付周期:活动结束日后20日内交付,切换器类:1*4=899元,1*6=1099元,1*8=1299元,远程控制盒=399元。同步交付    2*6切换器1699元(内测价:1299元),30日内交付,DC-30MHz不低于-60dB。所有切换器类活动期间定购享受8折优惠。
简约版CQDXER(S)同步预定,简约版去掉了ALC输出,显示屏幕,价格更低,简约版售价2699元,裸机800元,USB版本加500元(具备电脑软件控制),网络版加500元(具备电脑软件+网络控制),PTT保护版加300元(基础板,增加PTT切断扩展输出),互锁版加300元(必须选择PTT基础板,可以实现智能互锁,报警),波段译码器版加300元(必须选择PTT基础板,BCD输出)。所有功能全选优惠价:2199元。 简约版交货时间为:2024年6月底前。  简约版全配置与豪华版可以协议互通,进行互锁,无显示屏,ALC输出,CAT检测。      控制器均为单控制器控制单路切换器,如果使用2*6或者2*8则需要两个控制器才可以。  两个以上控制器可以互锁,即使控制单路切换器也可以完成互锁。两个版本控制器均可以控制目前市面上大多数的切换器,只要切换器是正极控制即可。 需要的老板加V:13804262382

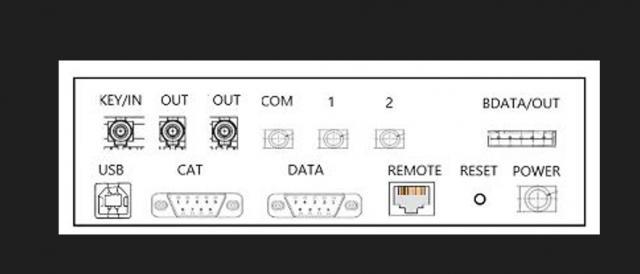

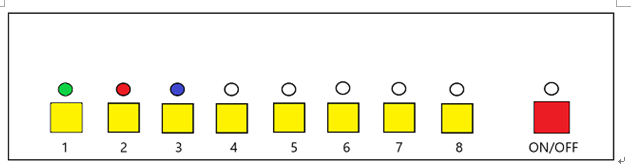

简约版草图如下:


[ 此帖被bg2wrj在2024-02-27 17:30重新编辑 ]
人生不过是一场旅程       不要因琐事忽略了人生的美景       珍惜出现在你生命里的一切事物


QQ:1232423       微信:f1232423

QTH:辽宁-大连-甘井子-泉水
离线王雷生
发帖
1009
只看该作者 8楼 发表于: 02-28
消费不起啊,还是用开关吧
