售VHF/UHF通用带陷滤波器 [复制链接]

 上一主题 下一主题
离线chnsat0009
注册用户

发帖
642
只看楼主 倒序阅读 0楼 发表于: 2023-11-06
[attachment=788479]

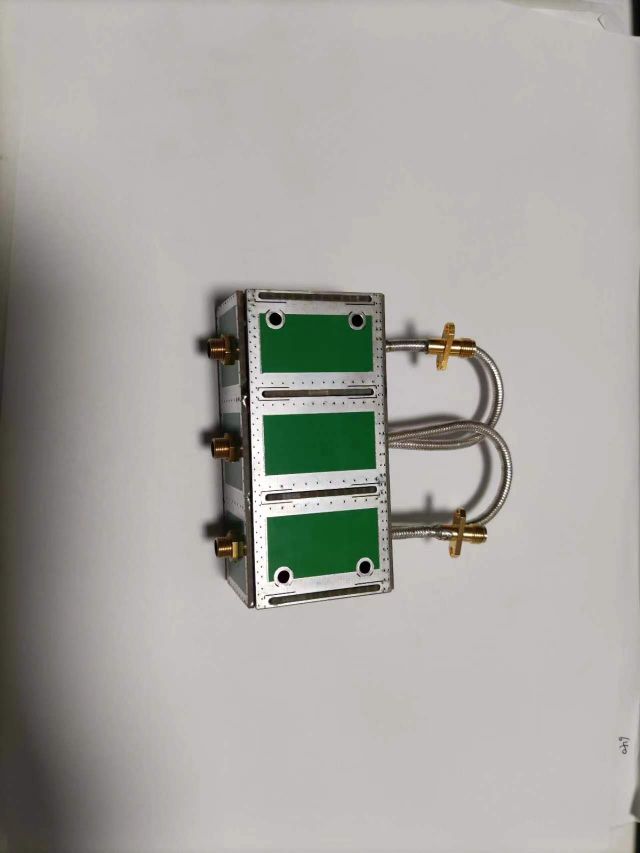

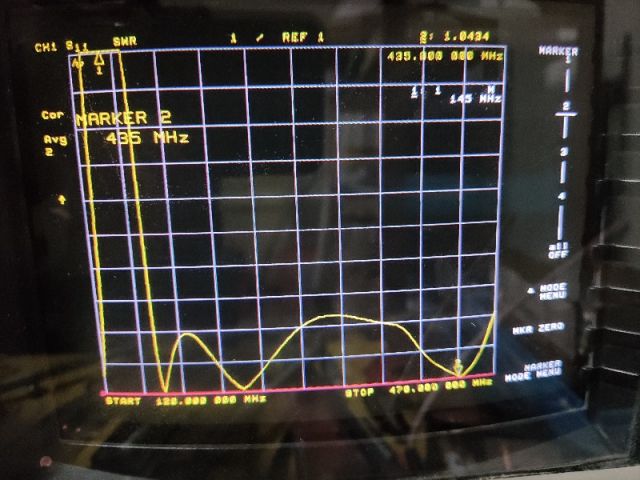

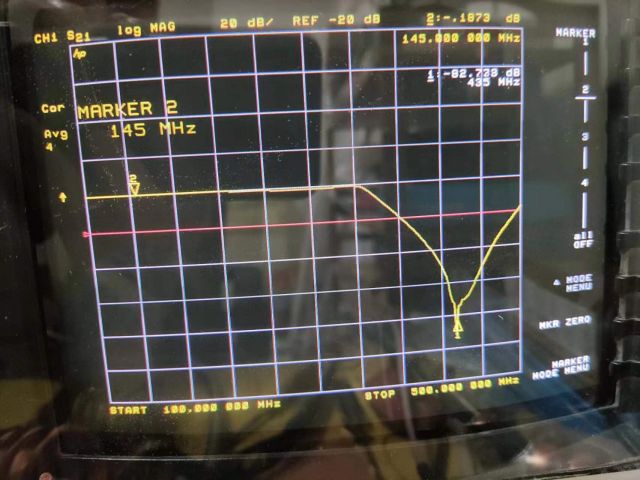

VHF/UHF通用，根据需要频率计算调整，本图为435MHz陷波滤波器，带陷频点衰减-80db精调可达-88db，145MHz插损很低很低，两只组合可做UHF/VHF跨段双工器，不惧VHF发射的三次谐波干扰UHF接收机，采用镀银线与精密微波微调电容组合。99元一个包邮非偏远可走咸鱼。
Name：老陈
Tel：棕灰白橙紫黑黑绿绿棕棕
闲鱼：Radio探索实践实验室
无线电爱好始于1994
回复
举报
分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
离线BG2QAX
注册用户
发帖
6588
只看该作者 1楼 发表于: 2023-11-06
没看出带宽多少啊
回复
举报
离线chnsat0009
注册用户
发帖
642
只看该作者 2楼 发表于: 2023-11-07
这种LC陷波回路的带宽比较大，仅适合跨段组合使用。后续还有窄带产品。
Name：老陈
Tel：棕灰白橙紫黑黑绿绿棕棕
闲鱼：Radio探索实践实验室
无线电爱好始于1994
回复
举报
在线永远的FM
注册用户
发帖
11495
只看该作者 3楼 发表于: 2023-11-07
用PCB做腔体，围观
BH7JUO 邱工 广东 珠海
4个鸡的900M 136叁12幺0捌42 微信 bh7juo
定制抗中波干扰的短波高通滤波器，1.5KW/100W业余段带通滤波器，20-15-10米波段1.5KW/200W三工合路器，欢迎砸单
回复
举报
离线chnsat0009
注册用户
发帖
642
只看该作者 4楼 发表于: 2023-11-07
LC陷波回路用pcb外壳似乎影响甚微，上盖加上与拿掉，看曲线都不怎么变化，做样机试制成本较低。要求窄带窄差的，不能用pcb。
Name：老陈
Tel：棕灰白橙紫黑黑绿绿棕棕
闲鱼：Radio探索实践实验室
无线电爱好始于1994
回复
举报
离线chnsat0009
注册用户
发帖
642
只看该作者 5楼 发表于: 2023-11-29

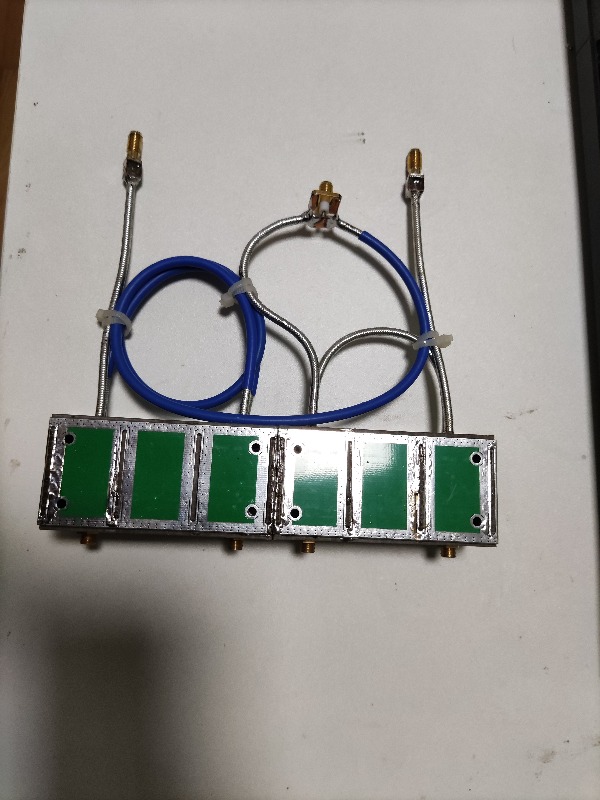

两个组成UV双工合路器

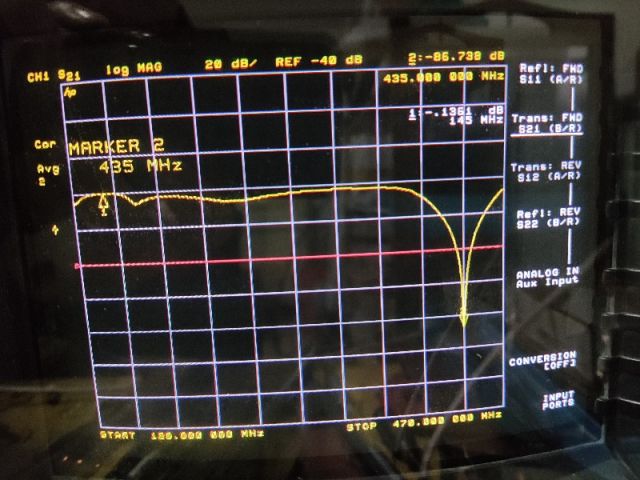

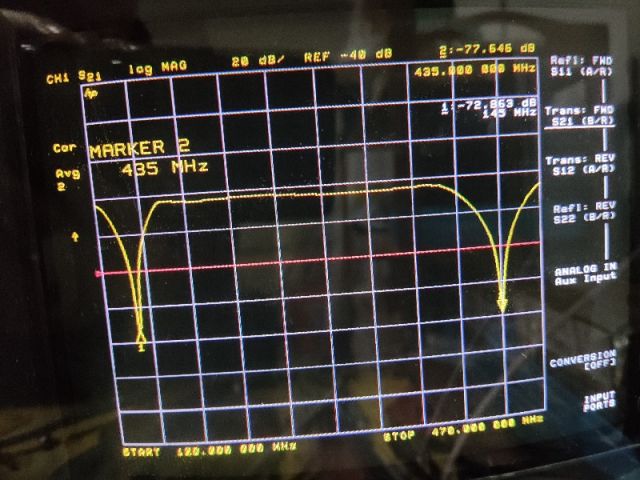

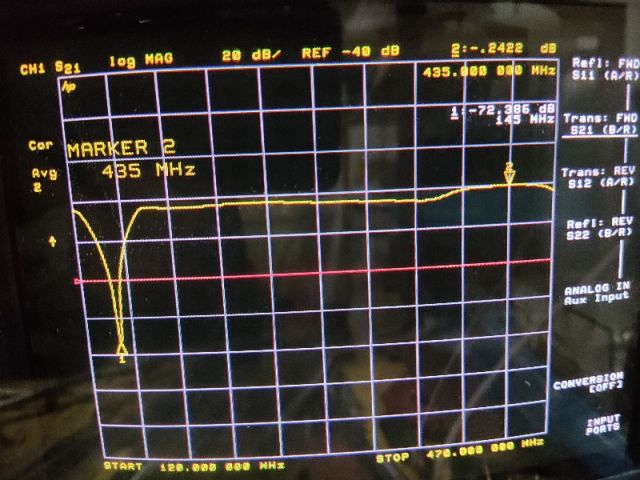

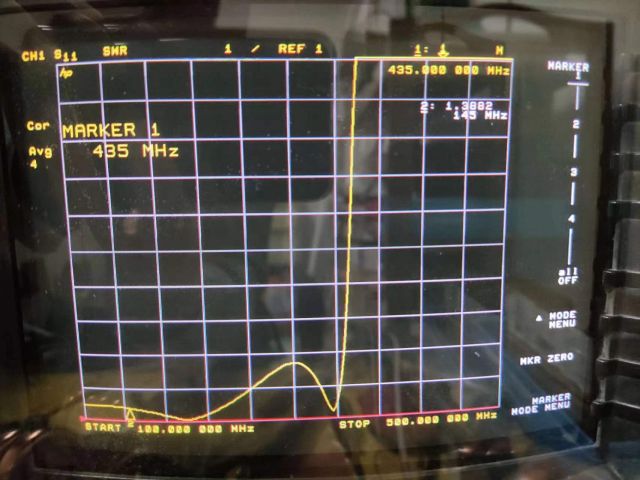

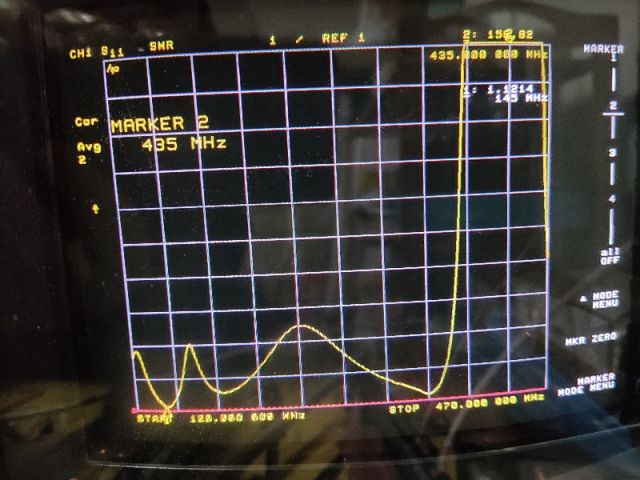

V驻波1.12，U驻波1.04，插损0.136/0.242，陷波衰减-78/-72db

小图 | 大图 图片

  • 哈罗CQ火腿社区 - DIY套件、元器件交流中心 - 售VHF/UHF通用带陷滤波器
  • 哈罗CQ火腿社区 - DIY套件、元器件交流中心 - 售VHF/UHF通用带陷滤波器
  • 哈罗CQ火腿社区 - DIY套件、元器件交流中心 - 售VHF/UHF通用带陷滤波器
  • 哈罗CQ火腿社区 - DIY套件、元器件交流中心 - 售VHF/UHF通用带陷滤波器
  • 哈罗CQ火腿社区 - DIY套件、元器件交流中心 - 售VHF/UHF通用带陷滤波器
  • 哈罗CQ火腿社区 - DIY套件、元器件交流中心 - 售VHF/UHF通用带陷滤波器
Name：老陈
Tel：棕灰白橙紫黑黑绿绿棕棕
闲鱼：Radio探索实践实验室
无线电爱好始于1994
回复
举报
离线BA5AC
注册用户
发帖
1623
只看该作者 6楼 发表于: 2023-12-26
UV双工合路器不错
