树莓派的无线电扩展板 HAM Pi [复制链接]

上一主题 下一主题
离线汤圆

发帖
1153
只看楼主 倒序阅读 0楼 发表于: 2016-11-05
响应BI7JTA 激活中国树莓派echolink aprs

我也扔个砖头

最近业余时间做了个树莓派的扩展板 echolink,aprs, 或者中继逻辑控制,或远程电台)

第一版已经完成  等待圣诞节回我大中华开板子 括号 英国开板子太贵

板子跟树莓派一样大 只是向后平移了一点 让出了usb和网口

板子已经开槽 给树莓派 lcd和相机排线

板子上带有

-实时时钟 RTC

这个打算做中继控制器用,或者无线网络链路(无英特网的网桥链路),解决0.6差频双工器难搞问题-- 两地设置收发(各一个树莓派ip语音链路)--物理位置隔离的中继台

-音频接口96K 24bit  声卡  耳机输出 线路输入  话筒输入 输入输出3.5插座 输入跳线选择线路或话筒  600600音频变压器隔离  也可以做高保真声卡 带耳放

这个是语音链路的音频接口 也是aprsafsk采样接口


-212bitADC 小于20V电压采样  电位器可调比例

用于收发信机电源采样 或者驻波功率采样(需要外围电路)电台s表采样如果需要s表电平值


-带一路单总线温度传感器, 可外接最多127

发射机温度,或者工况温度采集等


-一路固态继电器  55V 1A电流  可驱动额外一个大功率继电器 或者 小电流开关 比如风扇等


-标准串口,带有RTSCTS的, RTSCTS可以用作普通io口,电压已经转换为标准5vTTL电平

可接GPS 用于APRS


-PTT SQL控制 高速光耦隔离


大体应用 中继链路器  中继逻辑控制 APRS  远程电台控制 , aprs,echolink

这个是板1

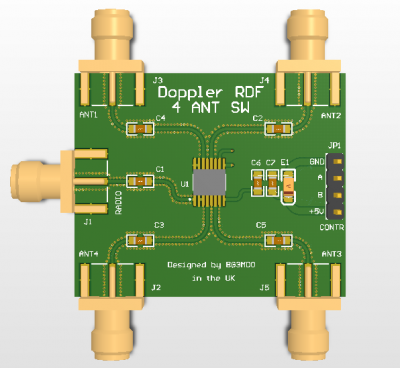

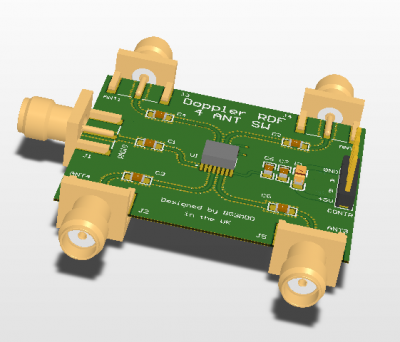

还在准备开发板2  天线开关  板子 做多普勒测向机用

还有板3  基于rda射频socuv一体收发1w 射频  这样用作echolink客户端 不需要额外对讲机   用于aprs也不用对讲机 用于测向机也不用额外接收机  哎。。。好啰嗦我


目前板一已经完成 待检查可发制版  主要用的0805贴片 人工可焊接  板子尾部安装绿色连接子  螺丝拧信号线

与硬件配套,树莓派上所有驱动都调试通过了


待全部完事  本着学习交流目的  所有东西github开源


希望有更多人参与写中国人的开源无线电软件 硬件

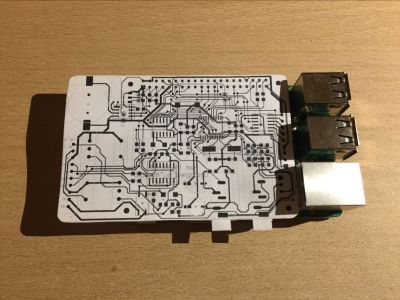

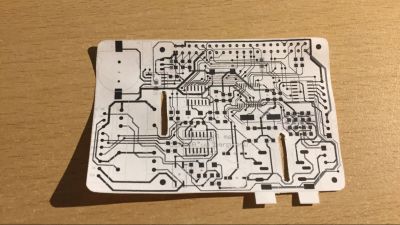

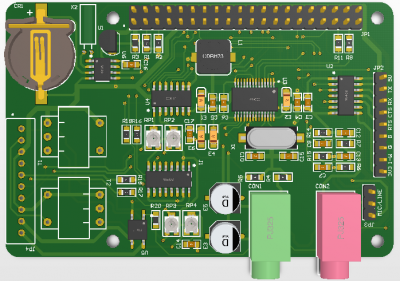

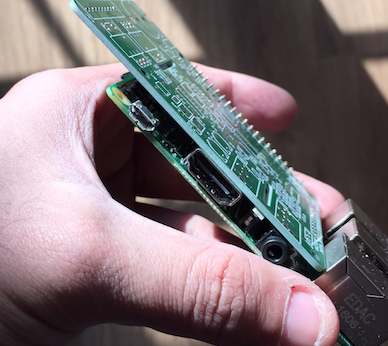

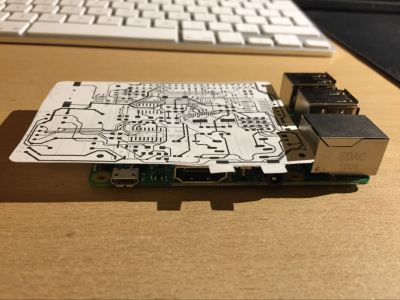

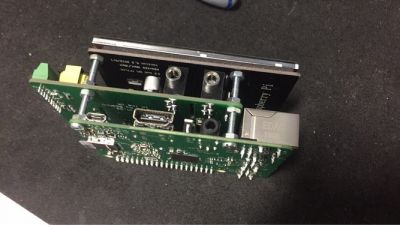

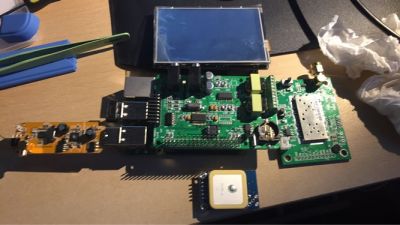

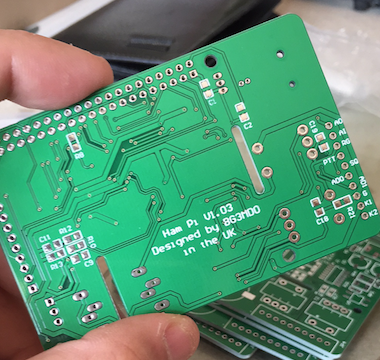

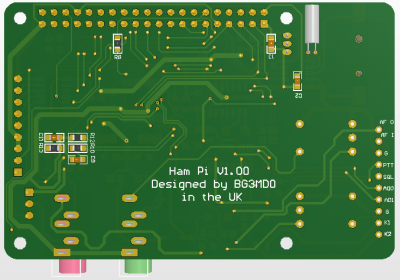

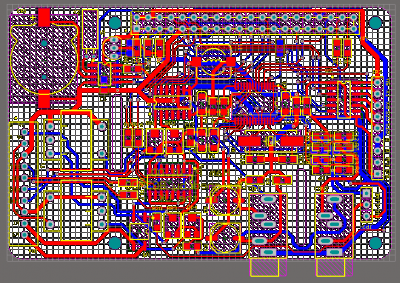

最后 上几张图 Alpha版 设计图
























[ 此帖被汤圆在2016-11-05 06:39重新编辑 ]
大陆呼号:BG3MDO
英国呼号:M6IDO
OP: 王原
QTH: 英国 剑桥
剑桥大学集体台 G6UW 成员:www.g6uw.org
MDO MMDVM 和 HAM Pi 项目: bg3mdo.ts-ham.com
欢迎访问唐山业余无线电:www.ts-ham.com
曾经的约克:www.atyork.com
业余无线电技术群:416460403
离线爱不交租
发帖
11488
只看该作者 1楼 发表于: 2016-11-05
这样看体积有点大了,现有的外壳装不上

内容来自Android手机客户端

离线bg5bdt
发帖
685
只看该作者 2楼 发表于: 2016-11-05
离线汤圆
发帖
1153
只看该作者 3楼 发表于: 2016-11-05
回 爱不交租 的帖子
爱不交租:这样看体积有点大了,现有的外壳装不上 (2016-11-05 07:30)

不瞒您说 我也纠结过 考虑到带扩展板 带壳子 都够呛  加之变压器大 只能做大
大陆呼号:BG3MDO
英国呼号:M6IDO
OP: 王原
QTH: 英国 剑桥
剑桥大学集体台 G6UW 成员:www.g6uw.org
MDO MMDVM 和 HAM Pi 项目: bg3mdo.ts-ham.com
欢迎访问唐山业余无线电:www.ts-ham.com
曾经的约克:www.atyork.com
业余无线电技术群:416460403
离线汤圆
发帖
1153
只看该作者 4楼 发表于: 2016-11-05
回 爱不交租 的帖子
爱不交租:
这样看体积有点大了,现有的外壳装不上

不瞒您说 我也纠结过 考虑到带扩展板 带壳子 都够呛  加之变压器大 只能做大

方案有加长排母 壳子仍然能用  讨厌串口针  上 弯排针 向板子方向 即可
大陆呼号:BG3MDO
英国呼号:M6IDO
OP: 王原
QTH: 英国 剑桥
剑桥大学集体台 G6UW 成员:www.g6uw.org
MDO MMDVM 和 HAM Pi 项目: bg3mdo.ts-ham.com
欢迎访问唐山业余无线电:www.ts-ham.com
曾经的约克:www.atyork.com
业余无线电技术群:416460403
离线爱不交租
发帖
11488
只看该作者 5楼 发表于: 2016-11-05
回  4楼(汤圆)的帖子
第4楼汤圆于2016-11-05 08:10发表的 回 爱不交租 的帖子 的帖子
爱不交租:
这样看体积有点大了,现有的外壳装不上 [url=http://www.hellocq.net/forum/job.php? ..
做成两块,反正你都是用扩展口

内容来自Android手机客户端

离线BA7CK
发帖
74347
只看该作者 6楼 发表于: 2016-11-05
离线BH3NEK
发帖
1349
只看该作者 7楼 发表于: 2016-11-05
关注 进度
呼号:BH3NEK
直频:145.100MHz
中继: 439.125MHz-8 亚音103.5
          147.925MHz-3.8 无亚音
          437.535-5 亚音 136.5
APRS:144.640
承德ham微信号:CDHAM01


QTH:河北承德开发区
离线BI7JTA
发帖
1118
只看该作者 8楼 发表于: 2016-11-07
支持,顶!欢迎加入树莓派APRS实验室,群号码:290347330

内容来自[手机版]
离线bg3gp
发帖
260
只看该作者 9楼 发表于: 2016-11-07
支持一下
离线BG5EIB
发帖
1528
只看该作者 10楼 发表于: 2016-11-22
支持一下
离线bg7qa
发帖
867
只看该作者 11楼 发表于: 2016-11-25
大家好,我想试试树莓派,不知大家都是在哪进的?我想进一个可以运行WIN10的版本,这个相对Linux要熟悉些。还请推荐和指导。谢谢,
BG7QA  广西、河池
键盘手谈汇(KHC)  QQ群:293739567
离线bg4hyk
发帖
1807
只看该作者 12楼 发表于: 2016-11-25
这个强,能用在短波远程上么。
欢迎加入HAM快乐星期三224850911QQ群
5月-10月,WP每周三晚上BJT 18:00-21:00。
CW+FT8,推荐波段和频率:40m
离线汤圆
发帖
1153
只看该作者 13楼 发表于: 2016-11-25
回 bg7qa 的帖子
bg7qa:大家好,我想试试树莓派,不知大家都是在哪进的?我想进一个可以运行WIN10的版本,这个相对Linux要熟悉些。还请推荐和指导。谢谢,
 (2016-11-25 10:23)

树莓派 win 是iot 物联网版本  类似之前win10 arm版本  他有各种win 动态链接库 api 但是没有常规桌面也没有办法运行普通x86 exe格式软件   软件需要从新编译 从新修改 才能运行在iot上
大陆呼号:BG3MDO
英国呼号:M6IDO
OP: 王原
QTH: 英国 剑桥
剑桥大学集体台 G6UW 成员:www.g6uw.org
MDO MMDVM 和 HAM Pi 项目: bg3mdo.ts-ham.com
欢迎访问唐山业余无线电:www.ts-ham.com
曾经的约克:www.atyork.com
业余无线电技术群:416460403
离线汤圆
发帖
1153
只看该作者 14楼 发表于: 2016-11-25
回 bg4hyk 的帖子
bg4hyk:这个强,能用在短波远程上么。 (2016-11-25 16:47)

这都是软件事。。。
大陆呼号:BG3MDO
英国呼号:M6IDO
OP: 王原
QTH: 英国 剑桥
剑桥大学集体台 G6UW 成员:www.g6uw.org
MDO MMDVM 和 HAM Pi 项目: bg3mdo.ts-ham.com
欢迎访问唐山业余无线电:www.ts-ham.com
曾经的约克:www.atyork.com
业余无线电技术群:416460403
离线汤圆
发帖
1153
只看该作者 15楼 发表于: 2016-11-25

做个 测试版本的  天线开关 考虑是接收  就画画就行了  看看能不能用ham pi 的ADC直接采样  当然声卡也可以  低通什么扔给cpu 去dsp
大陆呼号:BG3MDO
英国呼号:M6IDO
OP: 王原
QTH: 英国 剑桥
剑桥大学集体台 G6UW 成员:www.g6uw.org
MDO MMDVM 和 HAM Pi 项目: bg3mdo.ts-ham.com
欢迎访问唐山业余无线电:www.ts-ham.com
曾经的约克:www.atyork.com
业余无线电技术群:416460403
离线bg7qa
发帖
867
只看该作者 16楼 发表于: 2016-11-28
回 汤圆 的帖子
汤圆:树莓派 win 是iot 物联网版本  类似之前win10 arm版本  他有各种win 动态链接库 api 但是没有常规桌面也没有办法运行普通x86 exe格式软件   软件需要从新编译 从新修改 才能运行 .. (2016-11-25 22:35)

谢谢回复,很早前就曾观注过这个,因对其系统了解不多,没有玩进去,现在想进一个来试试,所以求指教来了。
在淘宝上看到很多,价格也不一,有国产版,有说原厂版,价格差几十元。可否推荐一款?
BG7QA  广西、河池
键盘手谈汇(KHC)  QQ群:293739567
离线汤圆
发帖
1153
只看该作者 17楼 发表于: 2016-11-28
国产应该在200左右 应该也是element14授权的
英产 国内价格不知道  本地价格是31.99镑
大陆呼号:BG3MDO
英国呼号:M6IDO
OP: 王原
QTH: 英国 剑桥
剑桥大学集体台 G6UW 成员:www.g6uw.org
MDO MMDVM 和 HAM Pi 项目: bg3mdo.ts-ham.com
欢迎访问唐山业余无线电:www.ts-ham.com
曾经的约克:www.atyork.com
业余无线电技术群:416460403
离线bg7qa
发帖
867
只看该作者 18楼 发表于: 2016-11-29
谢谢楼上的
BG7QA  广西、河池
键盘手谈汇(KHC)  QQ群:293739567
离线汤圆
发帖
1153
只看该作者 19楼 发表于: 2016-12-15

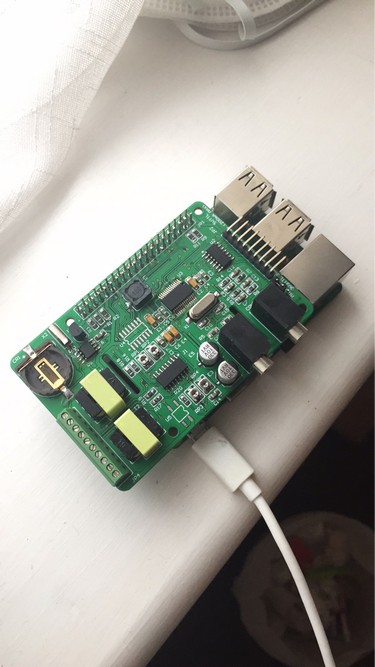

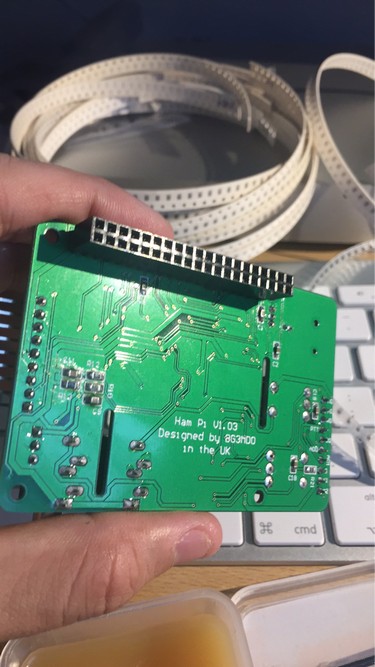

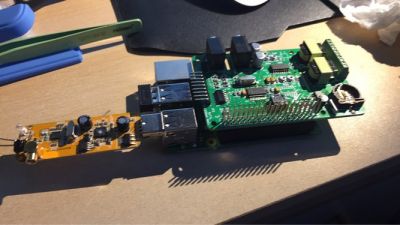

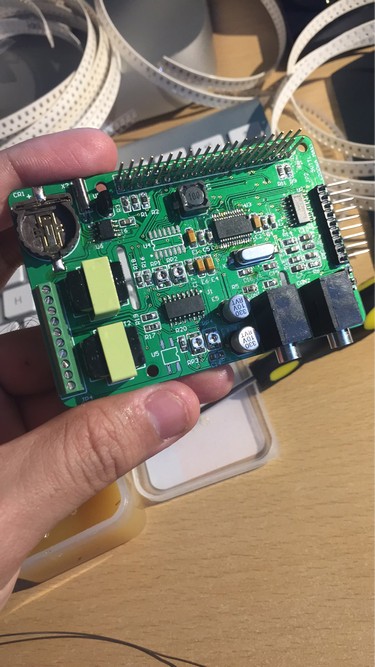

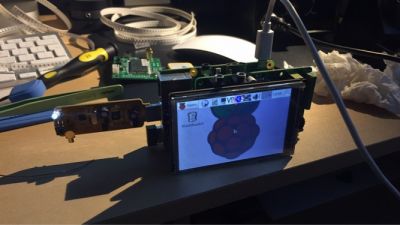

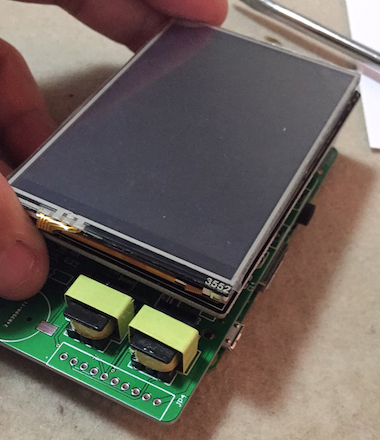

打板归来  耳机孔封装转换格式出点问题  不过可以暴力安装  加上隔离变压器  屏幕位置也合适   淘宝买的屏幕带触摸 spi接口  和我的adc 片选相同 如果继续用这个屏幕 需要调整调整下现在电路图   在等零部件装配   顺便说 屏幕是给aprs的    地图的事再研究
