电码训练器 [复制链接]

成品单价120元 套件80元 走圆通或韵达快递 运费12元 边远地区运费再计 快递不到地区走邮局普通包裹

淘宝链接 套件  http://item.taobao.com/item.htm?spm=2013.1.1000774.6.OmMXk2&id=19985967910

淘宝链接 成品  http://item.taobao.com/item.htm?spm=2013.1.1000774.16.aYnrE5&id=18020050949


视频介绍链接http://v.youku.com/v_show/id_XNTE2NTEwNjE2.html

详细介绍使用交流帖子
http://www.hellocq.net/forum/read.php?tid=310930&page=1


成品图片

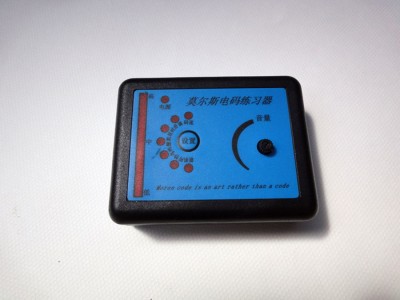

描述:成品

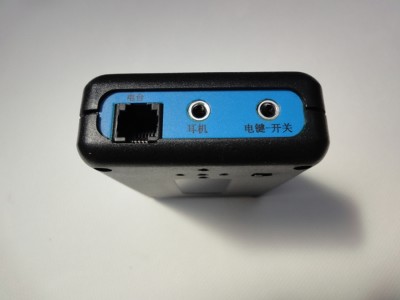

描述:侧面

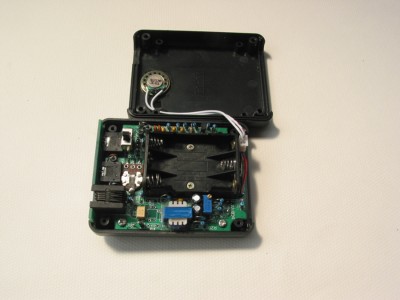

描述:内部


[attachment=601746][attachment=601747]


这个电码练习器是BD6II设计的，最大的特点是具有两种人造的”啾啾声”效果，用于模仿老式电台音调不稳的音色，非常怀旧。同时这个控制器还可以用于在U/V电台上以FM模式发送莫尔斯码（已经在FT-817,8900R,FT-60R，GM300上实验过）。自动键程序是BD6II原创的，点划记忆、自动交替等自动键常用电路的功能都有。

基本功能：
1、自动键电路功能，可以作为老式不带自动键的电台的外置自动键电路
2、U/V电台的CW接口，可以和各种U/V车台手台连接，利用U/V电台发送FM模式的调频报
3、可以模拟老式电台的“啾啾”声（Chirp音调）
4、具有MORSE电码练习功能，联系模式可以随机产生MORSE电码供抄收训练
5、10档侧音频率调整
6、10档发送延迟(DELAY)时间设置
7、10档发送速度设置
8、手键和自动键模式选择
9、3种侧音音调（正常、向下Chirp、向上Chirp）
10、模拟电位器调节侧音音量
11、遇忙禁发功能
12、所有设置值通过MORSE码发音反馈给使用者

怀旧特色：
1、全部采用插脚原件，阻容等原件均采用直立安装形式，和老式晶体管收音机类似。
2、可以模拟老式电台由于频率不稳定产生的‘鸟鸣’效果，增加趣味。
3、电源的开关由电键的插入与拔出控制，和老式单管收音机机一样。
4、支持自动键和手键。

其他特点：
1、电路尽可能简单，只有一个单片机，无其他IC.通过一个功能按键完成设置，功能的实现基本由单片机完成。
2、电池供电，便于携带
3、和电台连接采用隔离的接口。
4、侧音音量控制有面板上电位器控制。
5、7个发光二极管分布在半圆形弧线上，在设置时指示设置的功能项
6、9个发光二极管成一字排列，形成一个进度指示条，指示设置的等级。
7、近似的正弦波输出，音质纯正。

帮忙顶下~~~~~~~~~~~~~~~~~

套件图片

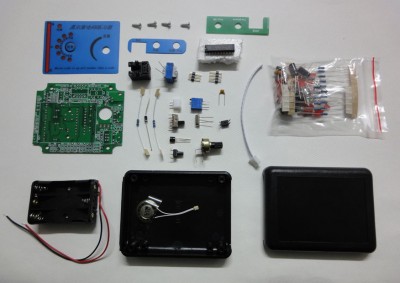

描述:套件

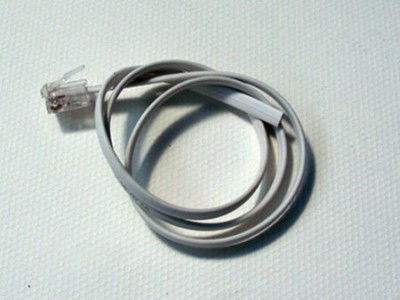

描述:连线


曹玉龙:帮忙顶下~~~~~~~~~~~~~~~~~[表情]  (2013-04-17 20:17)

谢谢

介绍一下和UV台接口情况

BD2SHV:介绍一下和UV台接口情况 (2013-04-17 21:14)

这个电码练习器有个4针的RJ11口，通过它和电台的手咪接口或者后面的数据通信接口（如897系列）就可以控制电台在调频FM模式下发送音频电报。RJ11口上有PTT信号和音频输出送到电台里面，PTT有光耦隔离，音频有变压器隔离。

四川成都 BD8ADT 刚才已在淘宝拍下成品一套

围观大麦！

请问，我再买一个，一起寄是否能优惠运费？

不用了，另一个成都的已经自己拍了

已经在淘宝拍了，还没收到。请问插8900R，不是需要连接线两边都有水晶头吗？图片上怎么是一个头呢？自己做头没工具啊，希望两边有头。

BD8ADT:请问，我再买一个，一起寄是否能优惠运费？
不用了，另一个成都的已经自己拍了 (2013-04-18 09:15)

另一个就是我

BH8BJO:已经在淘宝拍了，还没收到。请问插8900R，不是需要连接线两边都有水晶头吗？图片上怎么是一个头呢？自己做头没工具啊，希望两边有头。 (2013-04-18 09:22)

您好BJO 因电台型号太多 不能一一准备另一端的插头 只能提供一些电台的接入口定义 具体接入还得自己动手搞一下了 安装接入请参考这个帖子连接 http://www.hellocq.net/forum/read.php?tid=310930&page=1

八五哥，留一套散件如何，等我去郑州了找你拿

BH8BJO:
已经在淘宝拍了，还没收到。请问插8900R，不是需要连接线两边都有水晶头吗？图片上怎么是一个头呢？自己做头没工具啊，希望两边有头。


BG6JAI:八五哥，留一套散件如何，等我去郑州了找你拿 (2013-04-18 19:27)

好的JAI 没问题

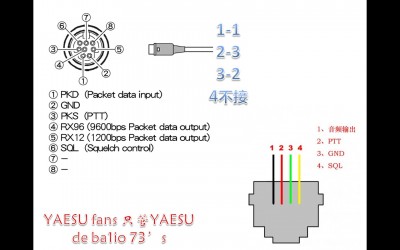

BA1IO:[图片]
 (2013-04-18 19:43)

谢谢1IO贴图

拍了1个，已发货。

求接建伍TH-G71A手台的接线图。

第7件拍下.可加个自动CALL :BG7LVD ????

顶一下，很有特点的套件

haog131:拍了1个，已发货。
求接建伍TH-G71A手台的接线图。 (2013-04-19 18:56)

接好没
