只看楼主倒序阅读 0楼发表于: 2015-04-19

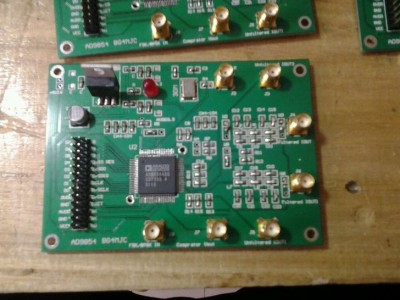

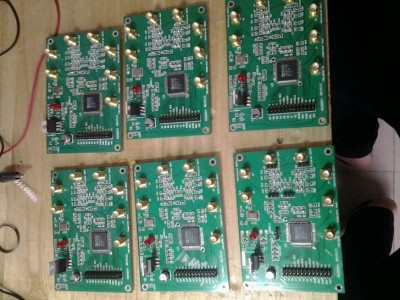

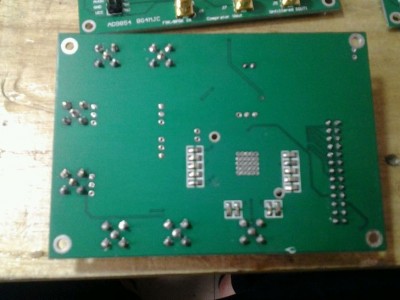

板子芯片使用AD9854ASQ
，AD9854内部包括一个具有48位相位累加器、一个可编程时钟倍频器、一个反sinc滤波器、两个12位300MHz DAC，一个高速模拟比较器以及接口逻辑电路。其主要性能特点如下：
1.        高达300MHz的系统时钟；
2.        能输出一般调制信号，FSK，BPSK，PSK，CHIRP，AM等；
3.        100MHz时具有80dB的信噪比；
4.        内部有4*到20*的可编程时钟倍频器；
5.        两个48位频率控制字寄存器，能够实现很高的频率分辨率。
6.        两个14位相位偏置寄存器，提供初始相位设置。

7.        带有100MHz的8位并行数据传输口或10MHz的串行数据传输口。
板子是带30MHZ有源时钟，可以10倍频到300MHZ,介意不倍频使用，在系统中最好少用PLL倍频电路，因为如果倍频N倍的话，那么它的相噪和杂散将恶化20lgN dB，所以直接用30MHZ做系统时钟比较好。倍频使用时功耗会增大需要加散热器，
随板付上9854资料，调试好的51程序，一个小散热片，散热片有点小因为做的时候没用到这么大的倍频，需要使用高频率的介意换大点的散热片。190一套
