看看我做的icom R72调频板！ [复制链接]

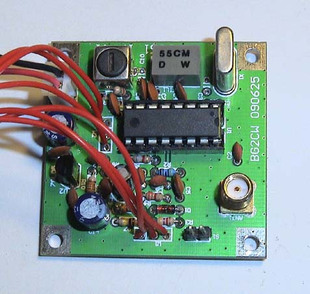

费了好长时间完成的icom r72调频板，看看效果！

在看看我画的板子

象样     ！

很好.很专业.

这么漂亮的板子，是怎么做出来?

搂住能否卖给我一块？我要成品，或者线路板连中周。我用的也是r72

'

搂住能否卖给我一块？我要成品，或者线路板连中周。我用的也是r72

'

没想过要卖，做这块儿板子的时候倒是多做了几块儿。可以按成本转给你1块儿，中周是歪歪的。但你可要考虑清楚，没有频率比较精确的信号源调整这个板子的本振是比较麻烦的，即使调好了也存在跑频的情况，主要是本振用的lc振荡，没办法8.555m的晶振找不到，用歪歪的9m中周凑合凑合，反正是自己听，好在fm模式下差几khz问题不大。

好的，多少钱一块板，还有线路图以及各点参数？

用mc3371的电路图，用mc3361也行稍后传上

谢谢咯。。。。。。。。。。。

'

没想过要卖，做这块儿板子的时候倒是多做了几块儿。可以按成本转给你1块儿，中周是歪歪的。但你可要考虑清楚，没有频率比较精确的信号源调整这个板子的本振是比较麻烦的，即使调好了也存在跑频的情况，主要是本振用的lc振荡，没办法8.555m的晶振找不到，用歪歪的9m中周凑合凑合，反正是自己听，好在fm模式下差几khz问题不大。

'
请问一下您的r72这个机子的中频是9.010m的还是8.100m 的呀!谢谢!73!!

r72的fm中频是9.010，第三本振可以是8.555或9.465，只要差频是455k就可以了。

mc3361的电路图

谢谢楼上的回答,不过我没用过r72这种机子,看了电路图感觉这是fm接收电路,不知对否?

最近入了個r72,想看圖做個fm mod,請問那二個中週怎攪?火腿歪歪 沒有 7-9,7-455啊?如果有8.558592mhz石英,電路一樣?

'

最近入了個r72,想看圖做個fm mod,請問那二個中週怎攪?火腿歪歪 沒有 7-9,7-455啊?如果有8.558592mhz石英,電路一樣?

'


只要能起振就应该行！

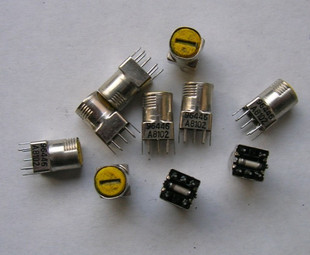

能用不,都是黃的.
http://item.taobao.com/item.htm?scm=1007.77.0.0&id=9804586250&ad_id=&am_id=&cm_id=&pm_id=

找不到 8.555的話, 用9.6或8.192 晶振,再加微調電容能放上去用嗎?順便再給個電路.謝謝.

支持DIY

誰能搞R72调频板快現身打救.
