山寨黑科技工作室又双叒一力作发布。120M LO上变频器发布。
采用120M高精度本振，可选TCXO版本。设计工作频率1.8M-30M。混频器自身衰减典型值5.6DB，整体衰减典型值7.2DB。外壳尺寸43X66X110mm。外壳兼容后续发布的下变频器，可将上下变频器同时装入此外壳内。


上变频器整体特写


上变频器整体特写


上变频器测试照片，信号源给14M信号，-58DBM


综测频谱显示14M频率接收-57.7dbm，混频器自身衰减典型值5.6DB，信号线衰减0.5DB。


IF BPF局部特写，每个BPF均为出厂前手工调试。确保滤波性能。非专业用户请勿随意转动。

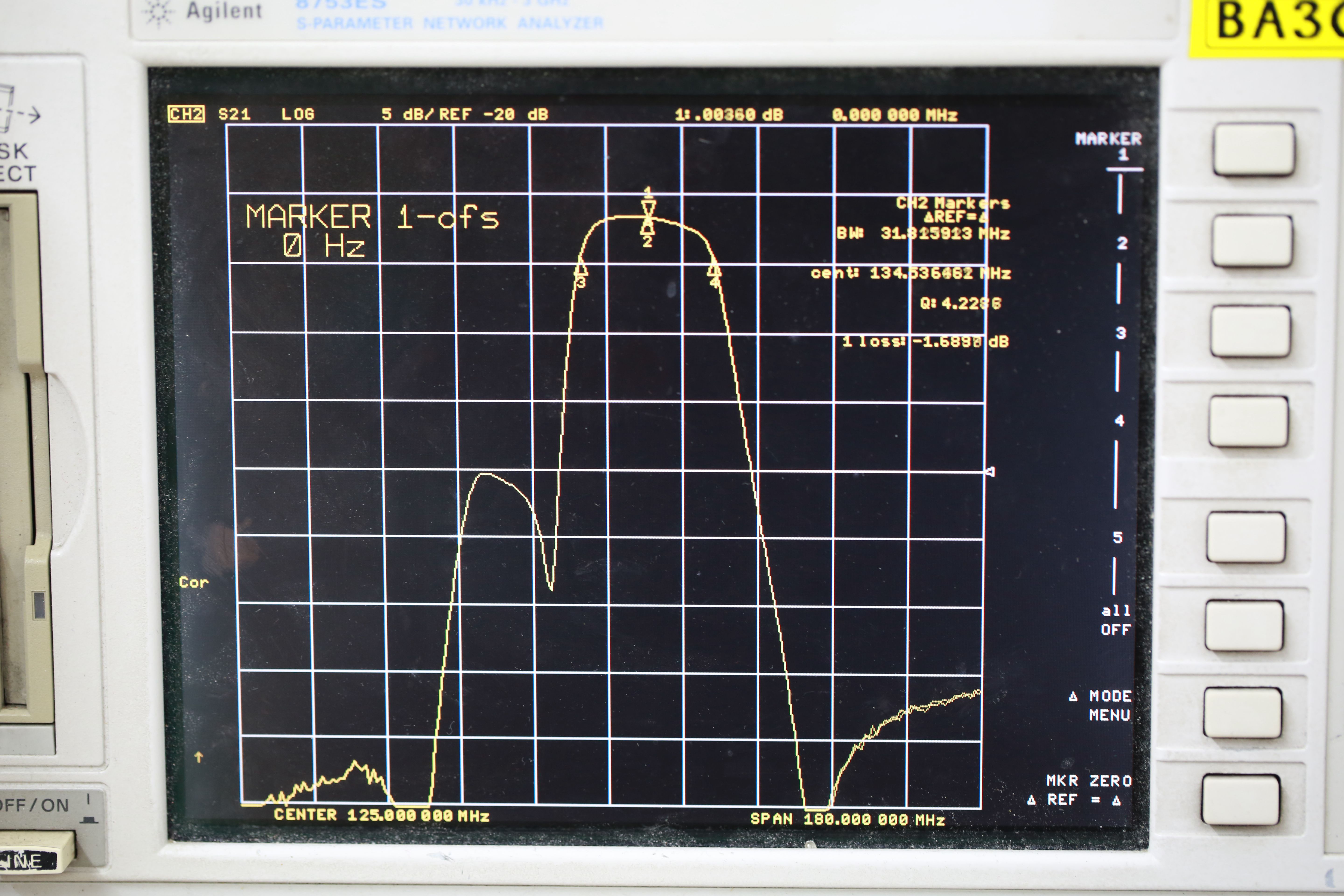

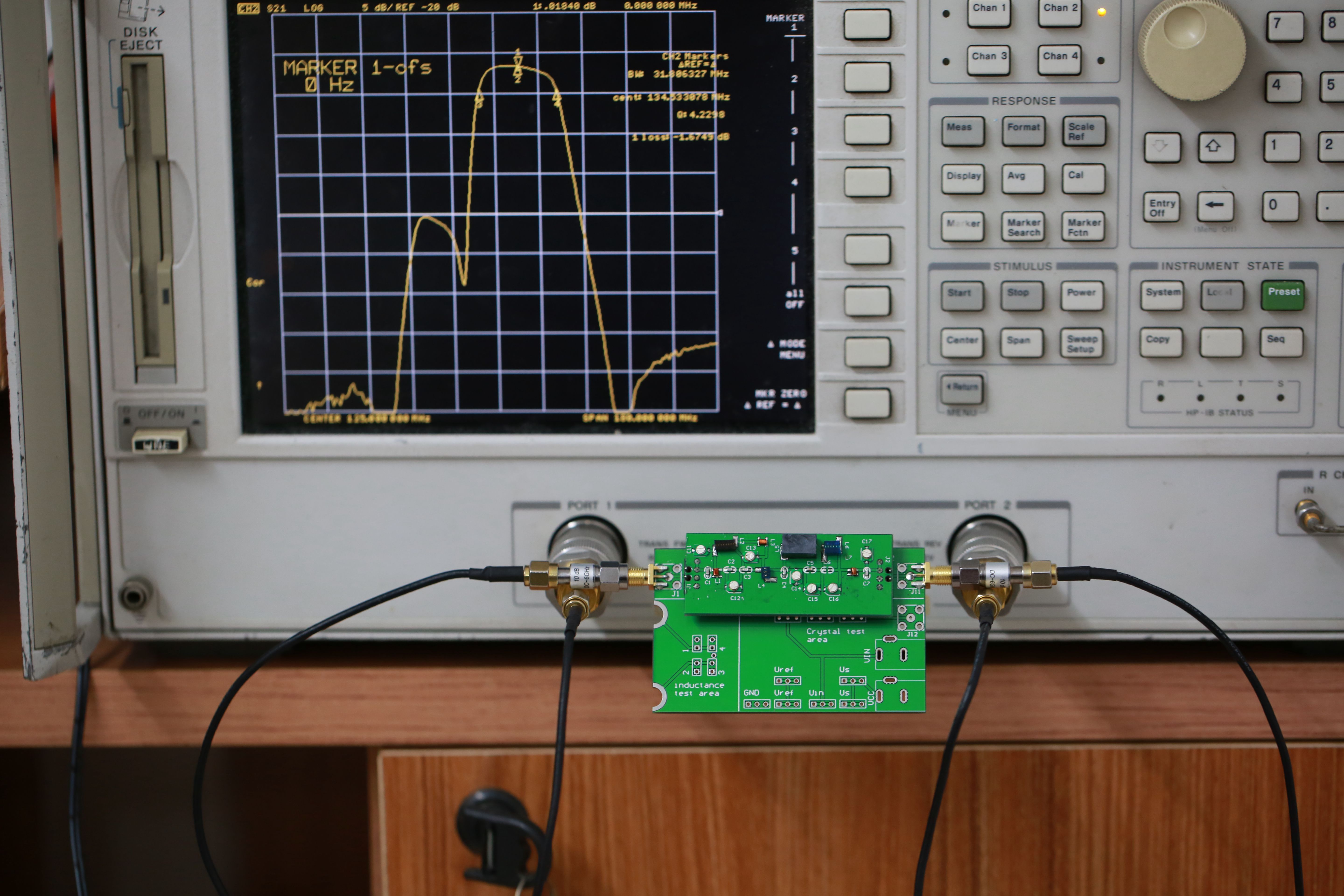

BPF测试图，3DB带宽30-31M，中心频率134-135M


上变频器配合山寨黑科技工作室出品的B210及QSK T/R开关在CQ-WPX-SSB比赛时的使用情况。




装入外壳的照片，由于两边挡板在工厂定制中，请自行脑补整体画面。

上变频器发布价格，普通版本LO价格为288元，TCXO版本LO价格为388元，现前50名论坛优惠价格199元（普通版）包邮，如需TCXO版本需加100元。请预定者论坛内报名后付款至签名支付宝账户中，4月10日开始陆续发货。TC版和普通版都分5V供电和13.8V供电版本，请预订者付款后告知LO版本和供电版本.


近期山寨黑科技工作室挖坑较多，请自行考虑跳坑时机。

由于本工作室近期工作量较大，变频器延迟发货10个工作日，预计发货时间尾4月22日，望请大家见谅
