短波小蜜蜂60A驻波表测功率的问题请教 [复制链接]

 上一主题 下一主题
离线小朱
注册用户

发帖
1666
只看楼主 倒序阅读 0楼 发表于: 2018-02-04
Fwd Ⅴ=0，02
Rev  Ⅴ=0，00


这功率是0.02w的意思，还是2w?

[ 此帖被小朱在2018-02-07 09:40重新编辑 ]
本主题包含附件，请 登录 后查看, 或者 注册 成为会员
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
回复
举报
分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
离线小朱
注册用户
发帖
1666
只看该作者 1楼 发表于: 2018-02-04
FWd 0，0       R  0，0
P       0，0      SWR  _，_ _


这是另一界面
[ 此帖被小朱在2018-02-07 09:40重新编辑 ]
本主题包含附件，请 登录 后查看, 或者 注册 成为会员
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
回复
举报
离线段国锋
注册用户
发帖
825
只看该作者 2楼 发表于: 2018-02-05
应该是000
吉林；大安
          :0436-2911291 13596819357
回复
举报
离线bg5vsu
注册用户
发帖
213
只看该作者 3楼 发表于: 2018-02-05
感觉是小蜜蜂的界面·····FWD V为正向功率 REV V为反向功率 P=FWD-REV=实际功率
回复
举报
离线小朱
注册用户
发帖
1666
只看该作者 4楼 发表于: 2018-02-06
有哪有这个驻波表的说明书，想了解一下
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
回复
举报
离线BH1NLT
注册用户
发帖
555
只看该作者 5楼 发表于: 2018-02-06
小蜜蜂30A升级版小蜜蜂60A

     本产品是采用国外HAM-OH2NLT的电路，是一款成熟的测量电路，精准度高 ；不用手动切换即可同屏显示：正向功率、反向功率、实际输出功率 以及驻波比四项指标,还具有条状模拟量显示带和模拟量电压显示；并且有16级可调背光，在面板右上方有2粒黄、红色LDE预警灯，分别在驻波比到达2和3的时候点亮，在同类商品中此表信息量大，具有显示直观、无需调整、体积小便于携带、价格适中是广大HAM的最佳测量工具
产品型号：NLT-60A
工作频率：1.8-60MHZ
匹配阻抗：50Ω
回波损耗：-40dB
允许误差：10%
额定功率：120W
驻波比显示：1.0~99
背光可调级：0-16级
电源和供电：本机已经了内置聚合物锂电池:12V/1400mA;持续不间断使用时间大于24小时，并配有锂电池充电器
外观:（宽*深*厚）84mm*73mm*42mm
重量：450g
装箱单：功率驻波表一台，专用充电器一只。
黄色LED预警灯表示：驻波比=2
红色LED预警灯表示：驻波比=3

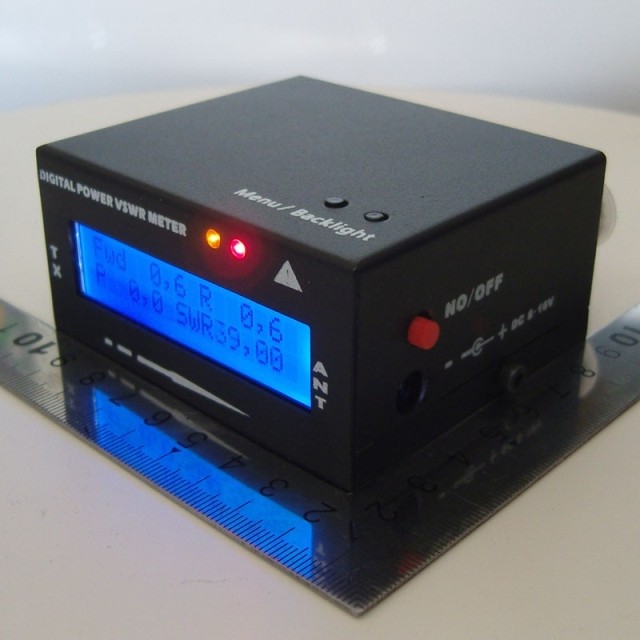

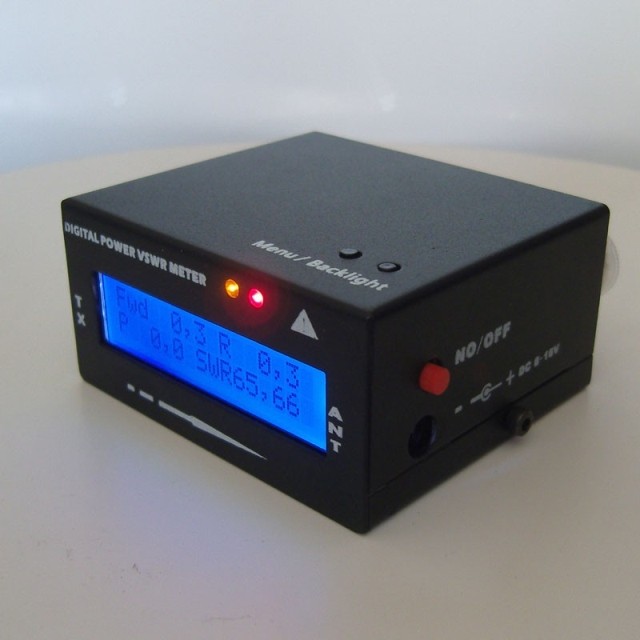

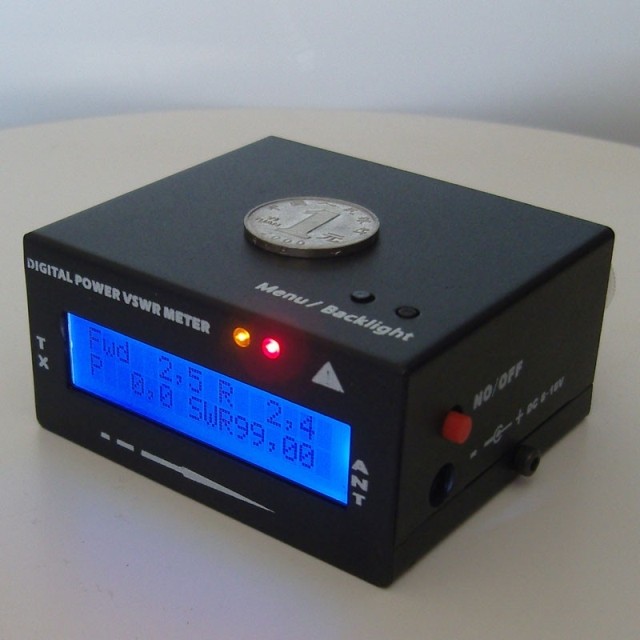

实物拍摄

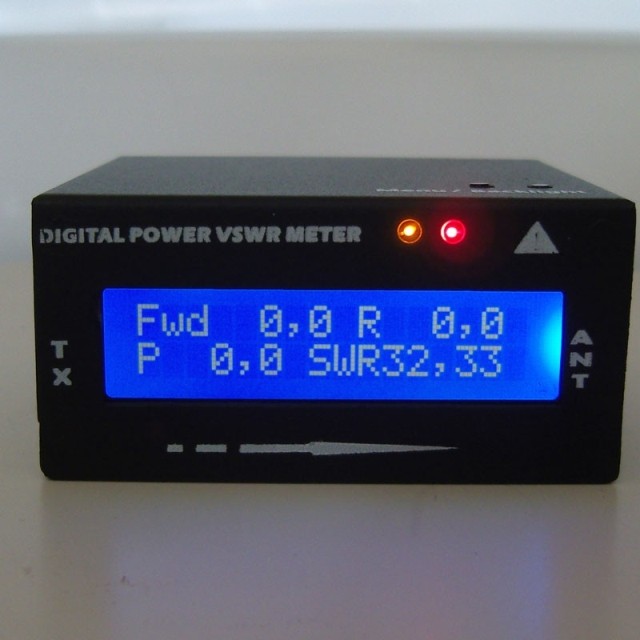

四项指标同屏显示 一目了然！





使用说明




1、将电台的输出端连接到本表的输入端（TX）。
2、把天线连接到本表的输出端（ANT）。
3、（如果是用稳压电源供电请仔细区别正负极；切勿接反电源线！）接好电源；打开开关：2颗LED驻波指示灯同时亮起并分别熄灭、观察液晶面板显示是否正常（见下图）。







4、调整电台的发射功率到低功率范围如：20W 按下PTT发射 观察正向功率（Fwd）、反向功率（R）、实际输出功率（P）、和驻波比（SWR） 此时看到的数值就是电台与天馈的工作指标：P（实际功率）和SWR（驻波比）这两项的数值会在发射结束后显示停留1-1.5秒。
5、菜单的使用：
按下菜单键（Meun）出现实际功率符号（Pwr）和峰值符号（Peak）;此时按下PTT会显示功率模拟条和并有功率峰值模拟条定格显示。
再次按下菜单键：出现模拟功率显示条（Fwr）(Rev) 此时按下PTT 会观察到两个功率显示会用模拟量相向显示出来可做对比。
再按菜单：出现FWD和REV的电压显示功能同上。
再按一次：出现背光调整（Back Light）;按下Backlight键 观察液晶的亮度显示从0-16的明暗变化到自己需要的为止。
再按菜单键回到工作界面。
6、锂电池每月至少充电一次，每次不少于3小时，开始为红灯常亮， 随时间推移绿灯闪亮，等到绿灯常亮，红灯闪亮或不亮就是基本充满了。
7、驻波功率表的基本检测：千万不可以用普通天线来检验驻波功率表是否正常，要用经过标定的50欧姆（50W-100W）SWR小于1.03的标准假负载连接到ANT端，电台连接到TX端 ，然后用10W-20W的功率发射：观察驻波功率表的显示是否正常，
S11 Smith:



S21:











关于快递:        默认邮寄方式：申通或中通或其它方式，有特殊情况请您联系卖家进行协商，
       另因本商品含有电池不能发航空运输一律陆路运输，望大家能够理解！
关于保修:
      不论是自然损坏还是人为损坏，统统的保修，不收任何费用！往返邮费买家承担。
温馨提示：






     请您在收到商品后仔细检查：并通电测试后请您及时的进行收货确认和使用评价，以便我们能更好的为您提供服务！如果您在使用中有任何问题请随时电话联系：13241845591 恭候您的垂询！Good luck and DX! 73~
QQ   93875807
TEL微信 13241845591
1602液晶显示功率驻波表,2400W功率驻波表
回复
举报
离线BG4IHP
注册用户
发帖
1822
只看该作者 6楼 发表于: 2018-02-06
印字太失败，直接毁了这机器。如此难看的印字
山东 济南 经七路

更喜欢听.
回复
举报
离线bg5upv
注册用户
发帖
154
只看该作者 7楼 发表于: 2018-02-07
@BH1NLT     不知道有无测定向耦合器的耦合度和方向性？想观摩一下
本帖提到的人: @BH1NLT
E- mail：bg5upv@gmail.com
微波有源电路、测控分系统
目前从事高精度定位导航应用行业
F7A + IC-751A + TH-42A
回复
举报
离线BH1NLT
注册用户
发帖
555
只看该作者 8楼 发表于: 2018-02-08
回 bg5upv 的帖子
这个可以有，图中红线分别是隔离度和耦合度，方向性可以计算出来的。
点击看大图


[ 此帖被BH1NLT在2018-02-08 14:23重新编辑 ]
本主题包含附件，请 登录 后查看, 或者 注册 成为会员
QQ   93875807
TEL微信 13241845591
1602液晶显示功率驻波表,2400W功率驻波表
回复
举报
离线小朱
注册用户
发帖
1666
只看该作者 9楼 发表于: 2018-02-09
问题已解决，上图。
本主题包含附件，请 登录 后查看, 或者 注册 成为会员
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
回复
举报
离线bg5upv
注册用户
发帖
154
只看该作者 10楼 发表于: 2018-03-03
回 BH1NLT 的帖子
BH1NLT:
这个可以有，图中红线分别是隔离度和耦合度，方向性可以计算出来的。
点击看大图
[图片]
收到了，老版30M老用户路过，表示非常好用
