提起COBWEBB天线大家一定不会陌生,因为这个天线的效果已经家喻户晓,是一款体积小巧、高增益、低噪音、低辐射角的天线。为使得广大爱好者能够共同享有这一完美天线,“跳跃电波”带给大家一款超便携、基地两用的JUR-5 COBWEBB天线。
JUR-5 COBWEBB天线参数
波段:20米、17米、15米、12米、10米
增益:7 dBi 驻波比:1.5以下 功率:100W
方向性:全向 阻抗:50欧姆 接口:M 接口
重量:约3KG 使用范围:便携或基地天线
天线将于近日上市,敬请关注,谢谢您!天线外观设计已经申请专利,欢迎个人爱好者相互交流,群号555740399,不欢迎商业制作,谢谢您的理解与支持!
另外本帖发布之后针对亚克力基板的争论比较多,设计者决定吸取的建议,更换基板材质进一步提高耐用性。只有懂得听取用户建议不断完善才可以推出精品产品,这样上市时间会有所推后,谢谢大家的支持。
一、精妙设计
为能提供一款优秀的天线,经过两年时间不断改进设计,完全推翻的设计就有两套,直至定型已经经过了多次实验及测试,后期细微改版更是有9处,每一处都是为了进一步提高天线的性能,并给用户提供更好的使用体验,每一处设计都更加注重细节处理。
内部巴伦为电流型巴伦,可处理更高功率;辐射体为两条多股镀银特氟龙导线,并不使用2相平行照明线,因为平行照明线不可避免会出现互绕交缠的情况,容易改变天线的形态;充分考虑防水要求,防水盒内部各接口注胶防水,插头内部套管后注胶封住焊点防水。

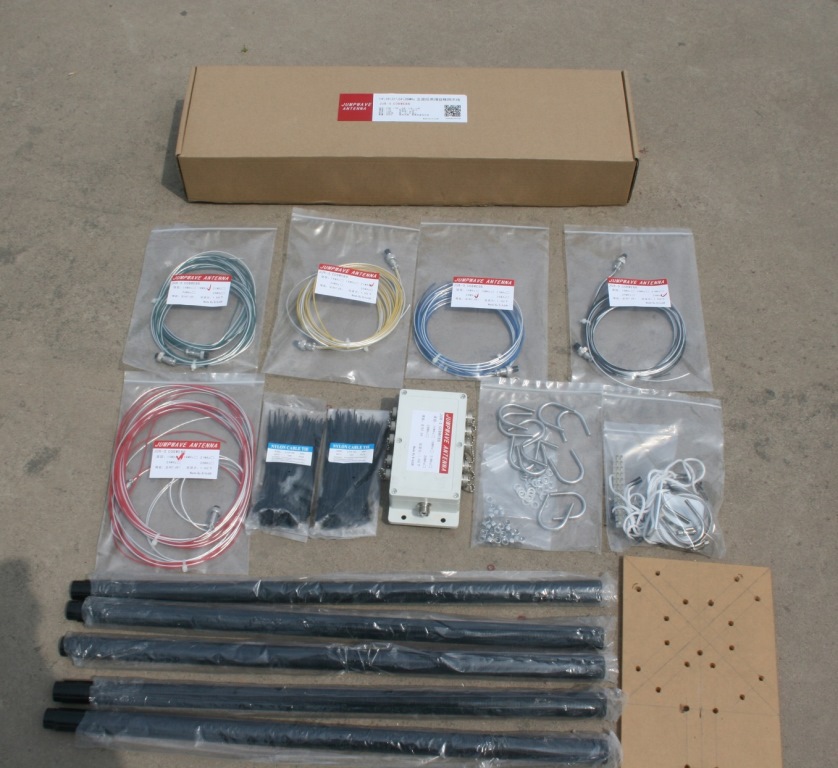

JUR-5 COBWEBB天线套件全家福

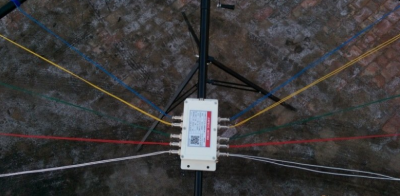

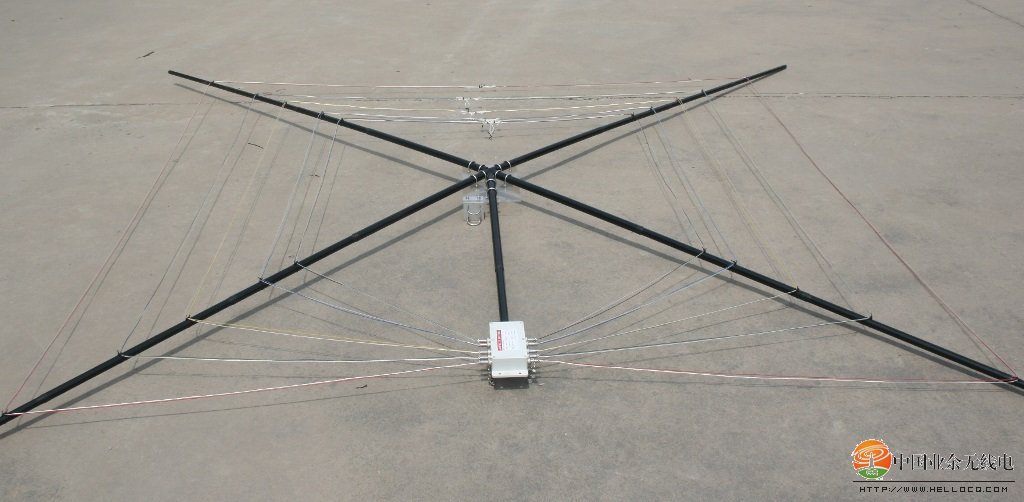

JUR-5 COBWEBB天线安装图

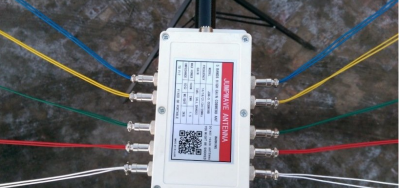

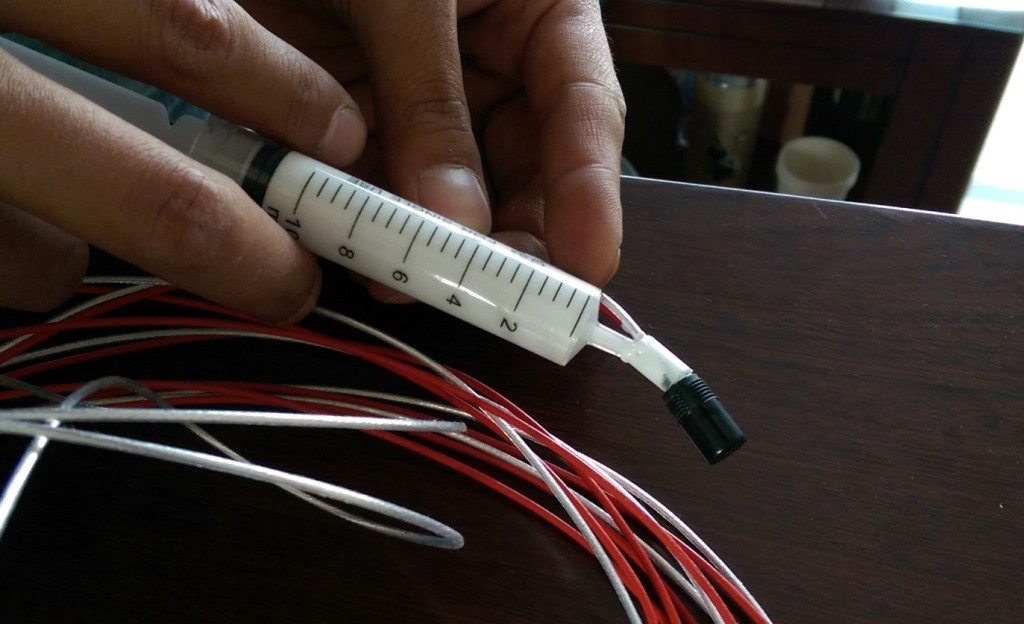

插头焊点套管并注胶防水
二、超豪华选材
无线电爱好者往往都追求完美,而天线作为通联过程中的重要环节,其不仅仅是一款器材,更将这款天线作为一款艺术品,让使用者可以更加赏心悦目,天线设计之初就定位于豪华、精美、耐用。
关键字1:全镀银
JUR-5 COBWEBB天线全部振子辐射体均为镀银材质,包括五个波段的天线振子全部使用1平方镀银特氟龙导线,每一个波段一个颜色,匹配线则都是透明特氟龙镀银导线。内部巴伦采用电流型巴伦,采用大直径NXO-100磁环,使用镀银馈线绕制;防水插头镀银插针;内部镀银跨接线。
优点:银是电良好导体,导电性能优于铜,由于集肤效应,高频电流实际都是只在导体表面流过的,导线表面镀银层具有极好的电磁辐射效果,具有很高的Q值;而特氟龙镀银线是19股线绕制,多股线又增加了导体的表面积,提高了带宽。特氟龙线在同样截面积的情况下,外径要比RV软线细的多,更加便携,重量更轻便。
每个波段一个颜色,五色振子,美观实用

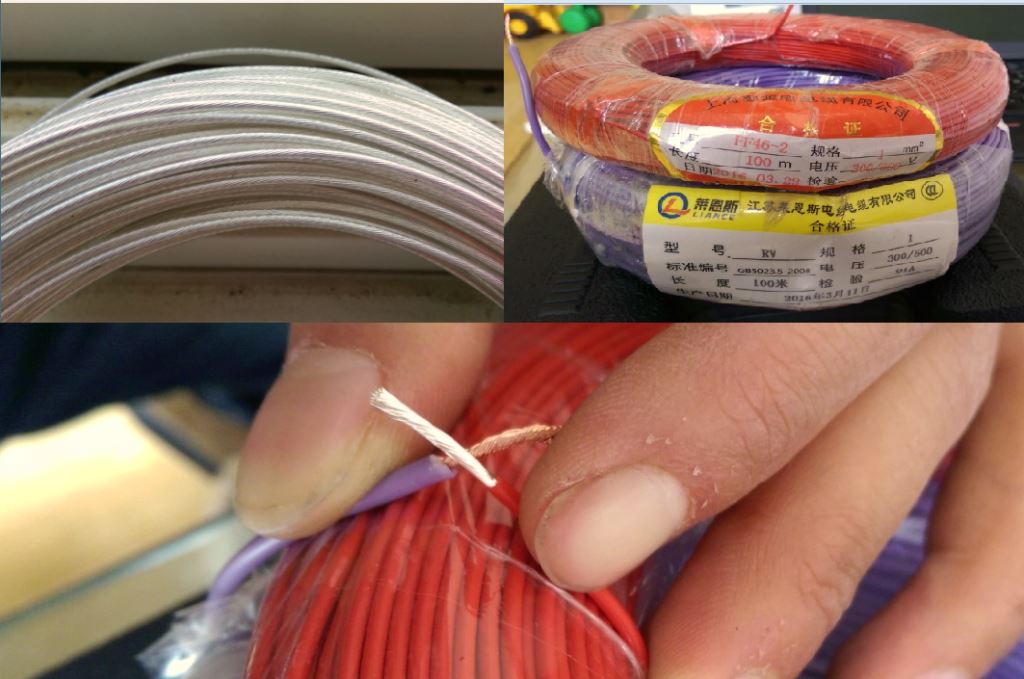

上图为特氟龙线与RV软线的对比,横截面积不变,特氟龙体积重量基本缩小了一半,抗老化、抗高温耐用性更强。
关键字2:定制伸缩玻璃钢杆
为了做到便携的特性,设计者特意联系厂家定制了玻璃钢伸缩杆,伸缩杆全部伸出长度为2.3米,缩回长度为0.65米,非常便携。天线快递箱子尺寸为70*20*10cm,这样的尺寸后期野外使用完全可以包装到鱼竿包中。
优点:提高了便携性,使用玻璃钢材质更加轻便,强度更高。
关键字3:铝合金母板

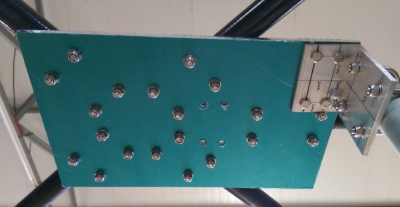

JUR-5 COBWEBB天线最终选用的铝合金材质基板,强度更高,材质更加温和,提高了更强的耐用性。
同时还有亚克力材质可选,板材通透、无暇,在保证强度的同时增加了天线的美观度。
关键字4:不锈钢件
JUR-5 COBWEBB天线全部的钢件均为不锈钢材质。我们经常有这样的经历,天线在楼顶一段时间以后,想去维护,却发现U卡子的螺丝完全锈蚀没办法卸掉。为避免这种情况的发生,JUR-5天线采用了全不锈钢件,木板U卡螺丝更是采用的尼龙防倒扣螺丝。
优点:提高天线耐用性,增强美观性。
三、性能篇
COBWEBB天线的性能一直为广大无线电爱好者津津乐道,但是由于这款天线配件收集及制作过程比较繁琐,很少有朋友使用,究竟天线表现性能如何?比起偶极V型天线、垂直天线、线型天线,他又有哪些不俗表现呢?本篇将通过对比为大家揭晓。
1、大家怎么说
首先我们来看几个国外EHAM网站的朋友的使用感受吧。地址可以参考:http://www.eham.net/reviews/detail/1671?page=1
这里我节选了几个ham的评论,并将它们翻译了过来,大家可以参考。

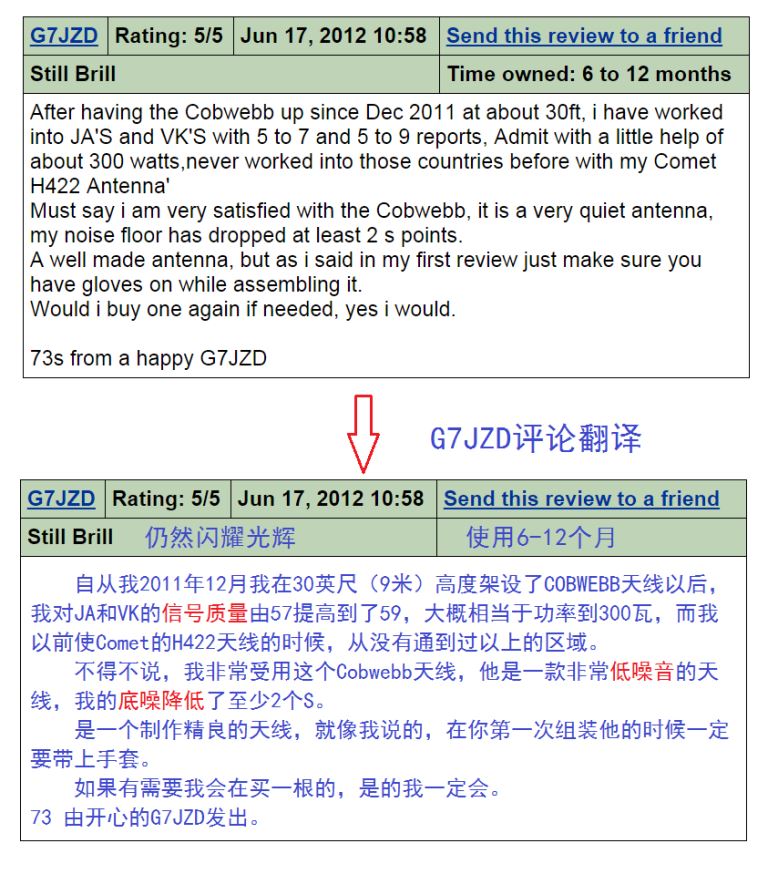

首先是G7JZD的评论,他在评论里面提到了两点,一个是底噪降低了很多,另外对比了comet的h422天线,h422天线是一款正V天线,工作于7\14\21\28MHz。由于COBWEBB的增益是全向7dBi,而偶极天线的增益是2.15dBi,所以COBWEBB天线要优于偶极天线是毋庸置疑的。
M0GNA这里主要着重讲了在狭小空间内安装COBWEBB天线的情况,国内的很多朋友也都困于这中情况,受到空间限制不得不使用线天线,甚至鱼竿天线,而JUR-5 COBWEBB的推出可以很好的解决上述的问题了,COBWEBB天线每个边只需要2.6米,占地面积极小,而且并不特别扎眼,可以不至于招来邻居、物业的麻烦,并且架设高度只要超过4米以上就可以很好工作。
G4LDS这里主要提到了两个关键点,其中之一是这款天线是QRP操作极佳的选择(笔者也是QRP爱好者,一直苦于寻找小巧高增益的天线,直到发现COBWEBB);另外一点则是对比他之前使用的温顿天线,这里COBWEBB天线和温顿天线可以说基本不是一个基本的了。
2、测试情况
JUR-5 COBWEBB天线是5波段天线,分别可以工作于14、18、21、24、28兆赫兹,在每个波段的工作都是可以非常完美的,笔者在实际测试中得到了很好的数据,下图中则是各个波段的工作数据。

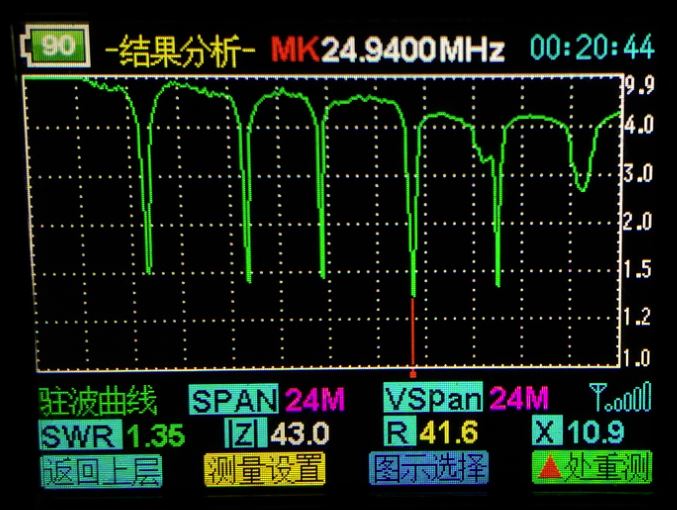

图1:全波段的数据
上图中可以清晰的看到5个漂亮优美的波谷,很完美的5波段。
图2、14兆工作测试图

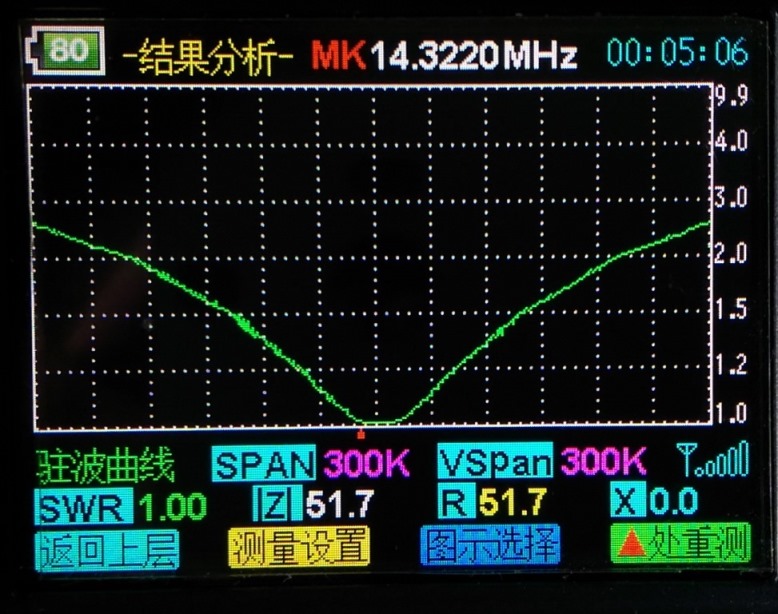

14兆是这个天线最低的波段,这里通过调试可以看到完美驻波比1:1并且带宽还是很好的。
图3、18兆测试图

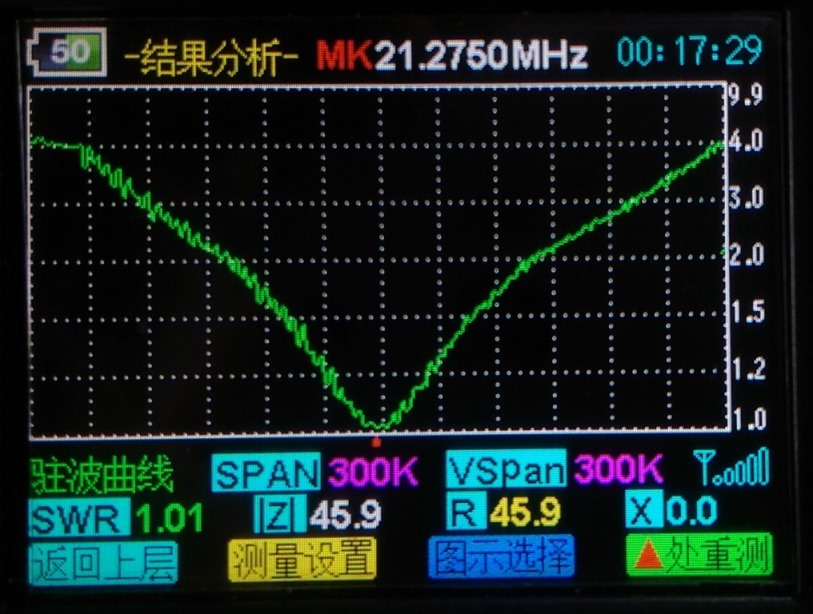

图4、21兆测试图

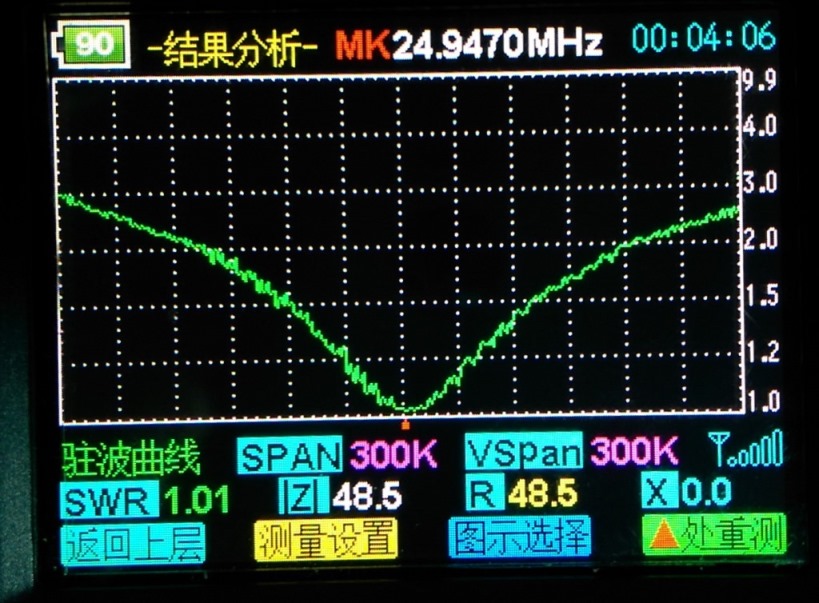

图5、24兆测试图
图6、28兆测试图
3、实际使用情况
COBWEBB天线在上面的测试中可以看到各项指标都非常完美,在实际使用中更是表现不俗,经常给人带来惊喜,大家可以参考我的网站中的通联视频,里面除了6米波50兆通联的视频以外,全部是我使用COBWEBB天线拿下的,这里推荐几个经典的:
1、0.5瓦超低功率QRP通联--与4000公里外的R9LM的15米通联
2、通联距离终于突破10,000公里----记录与首个南非电台ZS6DJD的10米波通联
3、0.5瓦超低功率与湖南长沙友台BG7DOD的15米波通联
4、噪音抑制效果
JUR-5 COBWEBB天线具有极好的噪音抑制效果,笔者在四川的时候居住于4楼楼顶,一直使用的还有一根在房顶斜拉到离地8米多的30米长线天线,曾经多次对比长线天线与COBWEBB天线的噪音效果,口说无凭,上视频,大家自己感受。
视频2:蛛网与长线天线10米波噪音抑制对比
视频3:蛛网与长线天线18兆噪音抑制对比
