新疆国际电台的天线 [复制链接]

上一主题 下一主题
离线BG0APD

发帖
8463
只看楼主 倒序阅读 0楼 发表于: 2015-11-18

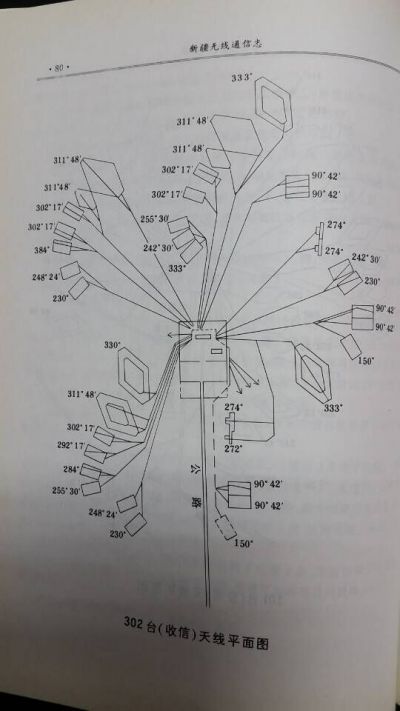

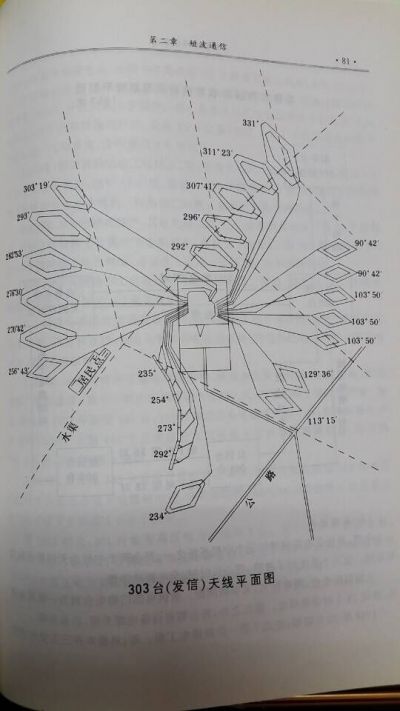

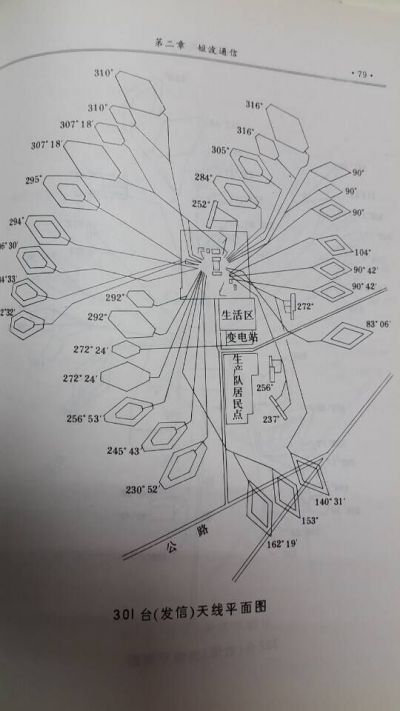

偶尔从一个同事的桌子上翻到这本地方志,看到熟悉的二十多年前一直压在办公桌玻璃板下面的天线分布图,这么多年过去了,已经不会涉密了,发上来供大家欣赏。
邮箱:BG0APD@163.com
电话:15309910960
离线BG0APD
发帖
8463
只看该作者 1楼 发表于: 2015-11-18
邮箱:BG0APD@163.com
电话:15309910960
离线BG0APD
发帖
8463
只看该作者 2楼 发表于: 2015-11-18
邮箱:BG0APD@163.com
电话:15309910960
离线BG0APD
发帖
8463
只看该作者 3楼 发表于: 2015-11-18
邮箱:BG0APD@163.com
电话:15309910960
离线BG0APD
发帖
8463
只看该作者 4楼 发表于: 2015-11-18
等有空扫描
邮箱:BG0APD@163.com
电话:15309910960
离线bg4qae
发帖
2394
只看该作者 5楼 发表于: 2015-11-18

光看图纸就感觉非常壮观啊。

有没有实景照片。
生存空间,不是靠乞求和抗议来实现的,而是靠铁和血来实现的!
离线BA7CK
发帖
75996
只看该作者 6楼 发表于: 2015-11-18
离线BG7MI
发帖
7708
只看该作者 7楼 发表于: 2015-11-19
主要是喀什向欧洲的天线阵很壮观

内容来自[手机版]
离线bh4oqa
发帖
84
只看该作者 8楼 发表于: 2015-11-19
小心国安上门啊
离线BD7BW
发帖
2123
只看该作者 9楼 发表于: 2015-11-19
楼主,你知道得太多了。
湖南省郴州市
LOC:OL65MT
离线bg1tcs
发帖
577
只看该作者 10楼 发表于: 2015-11-19
继续,。。。好看!
离线BA7KW
发帖
16344
只看该作者 11楼 发表于: 2015-11-20
这早不是秘密。
BA7KW  张建华
BA7KW"at"163.com
离线BD0AAI
发帖
3050
只看该作者 12楼 发表于: 2015-11-20
问下图上标的角度是什么意思?
de BDØAAI 73
DXCC HUNTER QQ群  493793423(申请时请报呼号)
离线BG9DW
发帖
4574
只看该作者 13楼 发表于: 2015-11-21
好家伙,天线阵列啊。
B7/BG9DW
QQ:29-000-3293    TEL:189-2815-9208
专注做点东西,至少对得起光阴岁月。
光影日记
在线BD8CS
发帖
18633
只看该作者 14楼 发表于: 2017-11-09
哇,这个是不是针对个别国家还推出了不同方式啊?不同角度就不说了,比如不同高度来对应不同仰角?
四川·南充 173 614 59973
离线bd5ir
发帖
5456
只看该作者 15楼 发表于: 2017-11-10
收听国内广播电台的信号质量---------驻外使、领馆的重要任务之一。
BD5IR  徐强  手机:13979660139
地址:江西省吉安市吉州区
R303/**系列缠绕鞭天线:https://shop143335845.taobao.com


邮编:343000
井冈山两件宝:历史红.山林好。
离线BD2VBB
发帖
2282
只看该作者 16楼 发表于: 2017-11-12
收信机用的什么型号?
离线BG9ACV
发帖
544
只看该作者 17楼 发表于: 2018-02-02
新中国成立后,新疆电信经过恢复整顿,1952年7月1日邮、电合并,成立新疆邮电管理局。同时成立迪化市电信局,无线电台归市电信局管理。
1956年6月,为适应对外交往的需要,国家决定继北京、上海之后,在新疆建立国际无线转播电台。经邮电部及自治区党委批示,新疆邮电管理局成立了转播台筹建委员会,下设007工程处,具体负责建台工作,办公室设在新疆邮电管理局。经勘测选定,301台(7号发讯台)建在昌吉县,302台(8号收讯台)建在米泉县。1958年10月1日建成投产,称乌鲁木齐国际收发讯台,为县处级单位,直属新疆邮电管理局领导,通信业务与北京新华社直接联系。
1967年1月,007二期工程建设的昌吉303台(6号发讯台)及302台设备增容建成投产,隶属乌鲁木齐国际收发讯台。
1971年5月,乌鲁木齐国际收发讯台,改称新疆维吾尔自治区国际收发讯台。1973年8月25日又改称新疆国际电台,隶属关系未变。
1977年3月,乌鲁木齐市电信局设无线通信科,负责乌鲁木齐市发讯台、无线报房、区内无线报话电路的日常管理。全疆各地、州、市的无线通信由各地、州、市邮电局电信科管理。
1985年1月1日,将原新疆国际电台及乌鲁木齐市电信局无线科合并,成立新疆无线通信局,为新疆邮电管理局的直属单位,统管全疆无线通信。
1985年10月25日,乌鲁木齐卫星地球站在米泉302台南侧建成。1986年1月2日通过国际通信卫星组织入网验证。1986年7月8日举行开通典礼,归新疆无线通信局管理。
(一)发讯设备
民国15年(1926),迪化首次开通对苏联莫斯科、诺夫西比斯克及印度首府新德里的国际无线电报电路,使用新疆首次安装的25千瓦马可尼弧光长波发报机。民国27年(1938),迪化西北路1 000瓦大电台(第15电台)建设竣工,开通对苏联阿拉木图的人工直达电报电路。
1958年10月1日,乌鲁木齐国际收发讯台建成,装设的发讯机有仿苏KB-15-2型25/15千瓦报话机3部,仿苏KB-15-3型15千瓦报话机4部,两种设备的冷却系统均用蒸馏水循环散热。用此大功率水冷短波发讯机,首次开逋了乌鲁木齐对索非亚的俄文电传广播及对日内瓦、罗马、巴黎的英文电传联播的通信联络和广播。但限于该机激励器性能较落后,不能做移频电传电报,故在装机时购置安装各种类型的移频激励器6部与发讯机配套使用,是年年底投产的还有苏制KB-5型5千瓦风冷短波发讯机1部。1959年扩建工程,又增仿苏雪牌80/50千瓦发讯机2部,该机功率大,性能多,也比较稳定。投产后,开通了至非洲、拉丁美洲部分国家的电路。1960年.按工程计划,续增KB-15-2型25/15千瓦报话机1 部,KB-15-3型15千瓦报话机2部,KB-5型5千瓦报话机2部及匈牙利制EMV型移频激励器2部,新增1千瓦单边带发讯机1部。是年,新疆邮电管理局将乌鲁木齐市电信局原装的美国40年代ET-4302型4 000瓦发讯机调入。至1960年末,共有各种类型发讯机17部,其中15千瓦-80千瓦水冷发讯机12部,4 000~5 000瓦风冷发讯机4部,1 000瓦单边带发讯机1部,总发射功率为370千瓦。
1963年2月,根据新华通讯社要求,需增开对非洲等地的广播业务,但乌鲁木齐转播台当时发讯机部数已无法安排新电路。经邮电部批示,在乌鲁木齐转播台原机房(301台)增装15千瓦发讯机2部。截至1963年底,301台发讯机房全部装满,计有发讯机19部,总发射功率400千瓦。
1965年5月,进行发讯台二期扩建工程,兴建303台,于1967年1月竣工投产,共安装80/50千瓦报话机2部,该机高三、四级功放及调幅末级采用蒸发冷却独立循环系统,省去了规模巨大的冷却水外循环系统,较原水冷机更为先进。同期投产的还有25/15千瓦报话机3部,15千瓦报话机3部,都无需外加激励器,维护较方便。
1970~1973年,随着邮电通信设备的不断更新,单边带通信技术被逐步应用,303台增装了8部单边带发讯机,其中7 000瓦4部,35千瓦4部。
1973年,为适应重要通信的需要,外交部调拨新型25/15千瓦报话机1部。并增装1 600 千瓦报话机3部,这是首次装用的晶体管和集成电路的大功率发讯机,年末,发讯台共有各类发讯机39部,其中10千瓦以上27部,1 000瓦至10千瓦12部,总发射功率为870.8千瓦。在用的发讯机32部,发射功率为722.8千瓦,成为全国继京、沪后的三大国际短波电台之一。
随着国际卫星通信的发展,80年代后,原有性能较差的老设备停用较多,逐批报废。
查到楼主说的这几个台一些资料

1990年底,发讯机总数为30部,其中303台15部,301台15部,总发射功率786千瓦;在用发讯机24部,总发射功率680千瓦。
(二)收讯设备
1952年,在乌鲁木齐南郊八户梁村建成中型收讯台一座,配备分集式收讯机2部,单机16部。其主要任务是监收京、沪两国际电台对欧洲间的短波通信信号质量。1954年起,又承担乌鲁木齐无线电话电路和无线快机电报电路收讯任务。
1958年,302台建成投产,安装捷克ZVP-2型三重分集式收讯机4部,国产435型三重分集式收讯机3部,美制PW双重移频收讯机2部,国产808型双重分集式移频收讯机11部,以及430型短波收讯机5部,400型无线电话终端机3部,共28部。同时还安装了控制台、接口中间设备、电传机、电话交换机等附属设备。是年12月,乌鲁木齐八户梁村收讯台撤销,设备、人员、业务合并到国际收讯台管理。1959年扩建工程中,安装CRD150分集式收讯机2部,国产DSR-58型单双路移频接续器5部。
1960—1966年,先后增装VK-100型收讯机1部,国产DBS-461单边带接收机1部及WP天线共用器2部,KPOT短波收讯单机6部。
1966年2月,二期工程在原收讯台机房内增装WP003天线共用器21部,其中进口英国马可尼公司产收讯机7部,其中HR-11A单路移频收讯机1部,HR-11B单双路移频收讯机3部,HR-23型三重分集独立边带收讯机2部,HR- 21型独立边带收讯机1部;国产808型单路移频收讯机6部,WH-811型双重分集移频收讯机2部,307型双重分集单边带收讯机6部,5601型三重分集单边带收讯机1部。
1970~1973年,购进国产四路单边带电话终端机4部,56型收讯单机11部及西德T150型电传打字机和国产55型电传打字机各1部。
1979-年,将性能较差,不能使用的收讯机报废13部。同时,增加KPOT收讯机1部,H2001型收讯机1部。1977~1979年,又先后购进性能先进的压扩式电话终端机3部,取代了老一代电话终端机。
1986年,北京、乌鲁木齐国内卫星通信地球站投产,业务联络电话使用卫星通信,原有终端设备随之停用。同年,购进日产全波段频率可预置的2990型收讯机2部。
1990前1年,淘汰收讯机10部。到1990年底,电台共有收讯机29部。
(三)天线设备
1958年,国际转播台建成,架设对欧洲各国首都方向和北京方向的发讯天线22副,收讯天线23副。1959年扩建工程,架设发讯天线13副,收讯天线4副。1963~1965年,根据国家领导人出访需要,增架对亚洲、欧洲、非洲方向天线28副,其中发讯天线22副,收讯天线6副。天线杆高度53米。
1967年,二期工程竣工,新建投产的收发讯天线共62副,其中:发讯天线48副,收讯天线14副,均为铁塔结构,高度60米。1972年,导航通信需要,301台增架分支角笼发讯天线1副。
至1972年末,新疆国际电台共拥有各种程式的收发讯天线153副。多为高增益定向大型天线,结构程式为:单菱形天线34副,双菱形天线64副,同相水平天线20副,单、双向鱼骨形天线26副,分支角笼天线9副。
1987年7月,因发射调频广播的需要,邮电部批准报废拆除旧天线2副。新架同相水平天线1副。1990年,新增广播业务,又报废拆除旧天线14副。年末,无线局国际电台共有各种收发讯天线134副。

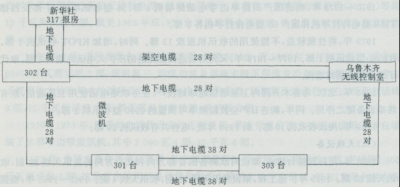

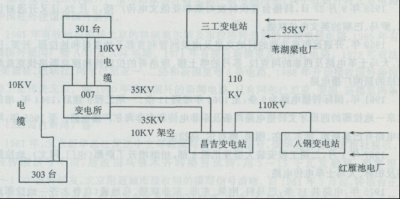

(四)传输信号电缆
1958年10月建成两路传音信号电缆,一路米泉收讯台(302台)至昌吉发讯台(301台)28对地下电缆,另一路米泉收讯台至乌鲁木齐电信局无线控制室28对架空电缆。
1967年1月,投产的二期工程,增设的信号电缆有昌吉303台至乌鲁木齐市电信局无线控制室的地下电缆1条。303台至301台之间埋设38对地下电缆2条,米泉至乌鲁木齐无控室的地下电缆1条。加上1959年安装在301台至302台60路微波机一套,使乌鲁木齐国际收发讯台的301发讯台、303发讯台、302收讯台和乌鲁木齐无线控制室之间形成了信号电缆迂回线路,不论哪条电缆因故切断,信号都能从另端送人或送出,保证信号及时畅通。
1984年米泉至乌鲁木齐架空电缆因年久报废。

TBR-001A,TBR-115,TBR-116,TBR-122,BWT-133,TBR-142,TCR-154,TCR-154A,41A10,116,139,139B,55A,FDH1C-74,A211B,222-1,239-1,708B,884,RX1002,TJS-243,77,XD-D2B,XD-D6C,CWT-167D,CWT-167S,HBG-1,TCF-372,一堆日本美国烂手台车台
离线BD6QOQ
发帖
6850
只看该作者 18楼 发表于: 2018-02-02
现在应该没什么用了。。。。

    HAM可以去检镀银线。
