丹麦SKANTI船台短波HF300瓦功放板+驻波表 [复制链接]

上一主题 下一主题
离线bg2gc

发帖
971
只看楼主 倒序阅读 0楼 发表于: 2012-09-15
u
丹麦SKANTI船台短波HF300瓦功放板+驻波表 只有两套

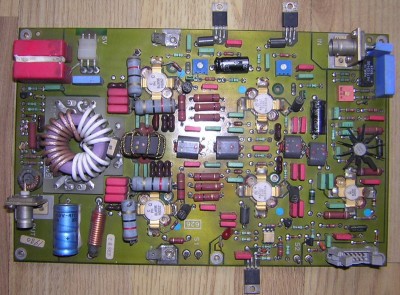

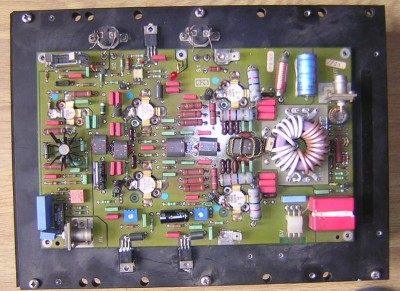

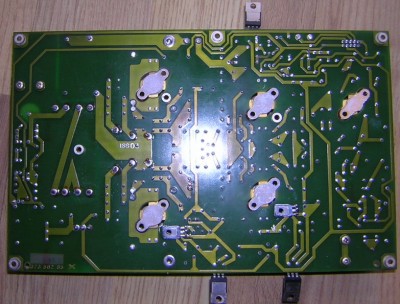

    HF300瓦船台功放板
    丹麦 SKANTI船台的300瓦功放板,供电48伏,偏流5伏供电,四级放大,最小输入3.2Vpp。使用末级放大输入15-20W,输出300-380瓦,HF各波段增益不一样,曾给好友改过一台,工作稳定,末级管子BLW96,是VHF管。使用第3级(MRF427)加第4级放大,输入功率大致在1瓦左右,可以作为FT817的功放(加衰减器可直接输入)。
    板上全是飞利浦的磁环,飞利浦氧化膜的电阻,银云母、WIMA、ERO的电容,精品级的元件
    DIY无论是用末级做功放还是做817的功放,都要加入相应衰减的衰减器,有利于调整输入驻波比

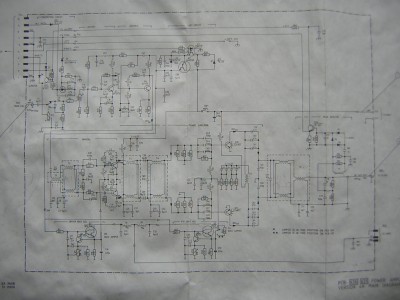

    提供原理图,并提供DIY改动方案

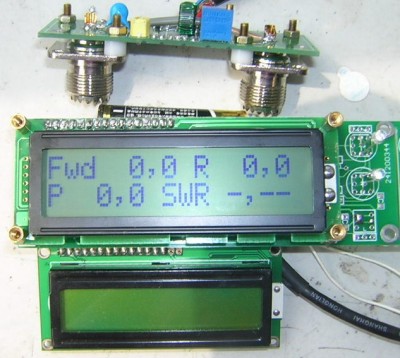

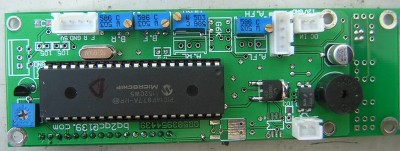

   驻波表板上,驻波大于3的声光告警,及驻波大于3的单独的光耦隔离输出,方便增加驻波保护控制。

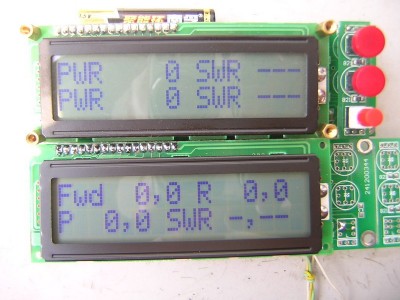

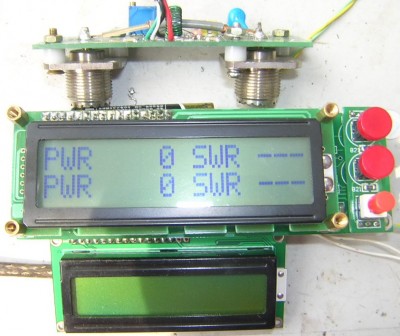

1:双路显示型,最大输入1000瓦,按键自带指示灯,单磁环检测头,另送三磁环检测小板,方便自行DIY另一路输入检测
2:单路显示型,标称300瓦,也可超出显示,同时显示正向功率,反向功率,峰值   功率,驻波,单磁环检测头与双路型的相同

驻波检测单磁环电路,见这个帖子:http://www.hellocq.net/forum/read.php?tid=296874

二者不同是,单路显示的版本,有峰值功率显示,并延时一秒刷新,SSB显示较稳定,但标称显示300瓦,双路型可以显示输入输出功率驻波,最大1000瓦。
