聊聊俺新折腾的车载天线。。。 [复制链接]

上一主题 下一主题
离线bh6kok

发帖
705
只看楼主 倒序阅读 0楼 发表于: 01-11
闲着也是闲着,最近折腾下车载天线。。。

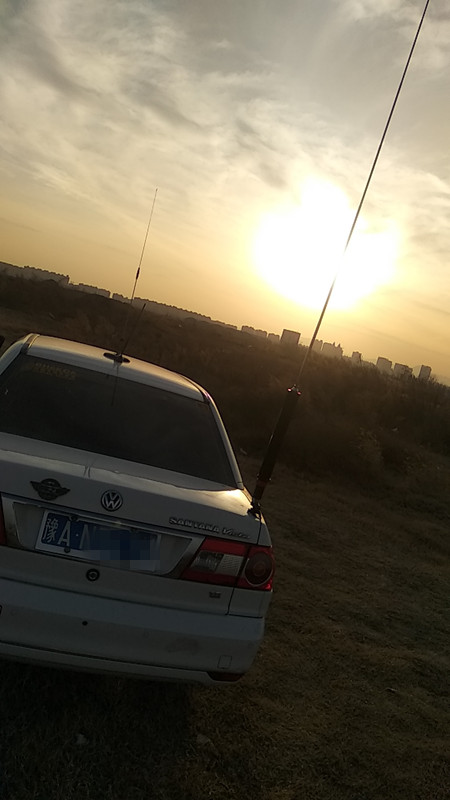

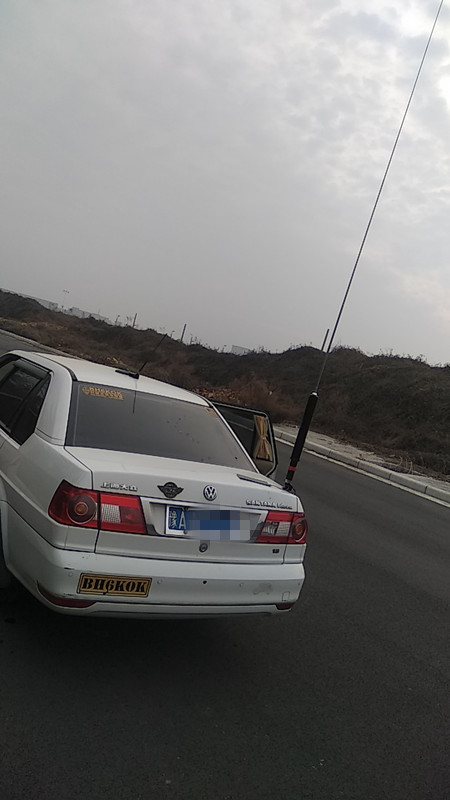

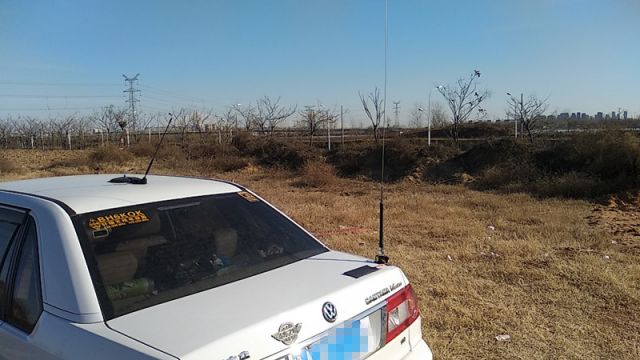

入手了一款BD4ACW荣誉出品的M130A车载自动天线。。
老鹰20M波段的车载苗子。。另外配置了两根拉杆(2.5米和5.6米)。
自己做了两片地网。。。
谈下体会吧。。。
首先,感觉实用性最强的车载短波天馈方案就是搞根单波段的苗子吧,想好好折腾的可以
搞自动天线,再加根长的拉杆。。。80米至6米的随便跑着玩。。。
其次,车载GP自动天线的效率还是不太高,特别是近距离的通联效果明显不如俺家里架的倒V ;
其辐射特性决定的吧。。。
再次,车载系统应急或是短时间使用可以,打比赛就不太合适,辐射的问题还是要考虑的;

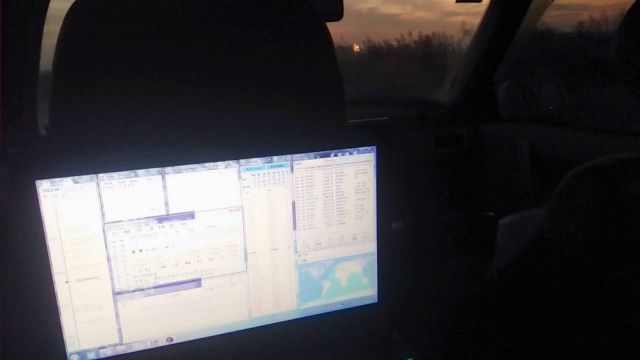

最后,车载系统对电脑的干扰比较大,N1MM经常与电台断开联接,另外,车载电源升压后
给笔记本供电时对电台也会造成很强的干扰,不利于长时间比赛;
接地非常重要,地网片的效果不明显,振子的长度不要超过波段的四分之一;
M130A这款自动天线做工还是不错的,初始化时间稍长点,其后,只要不换振子,在其它波段调谐时间非常短;
换上合适的振子,基本可以把驻波调整在1.5以下,甚至更低。。
需要提醒的一个问题是,车载自动天线初始化调谐时供电电流会比较大,最好车子别熄火啊,小心车打不着了。呵。。











离线BG6IYQ
发帖
5962
只看该作者 1楼 发表于: 01-12
不错!
离线bh9feh
发帖
80
只看该作者 2楼 发表于: 01-12
底部加感吗?如果搞成中部加感,会不会更好
QTH:陕西西安
QQ:576802589
邮箱:576802589@qq.com
业余爱好:无线电,历史人文
谋生手段:拍片
各位喜欢无线电的朋友,欢迎指导,互相学习!
离线bg7igi
发帖
13204
只看该作者 3楼 发表于: 01-12
回 bh9feh 的帖子
bh9feh:底部加感吗?如果搞成中部加感,会不会更好 (2021-01-12 09:13)

中部再顶部加感就更爽
电话:一伍三O七六九OO四八
离线bh9feh
发帖
80
只看该作者 4楼 发表于: 01-12

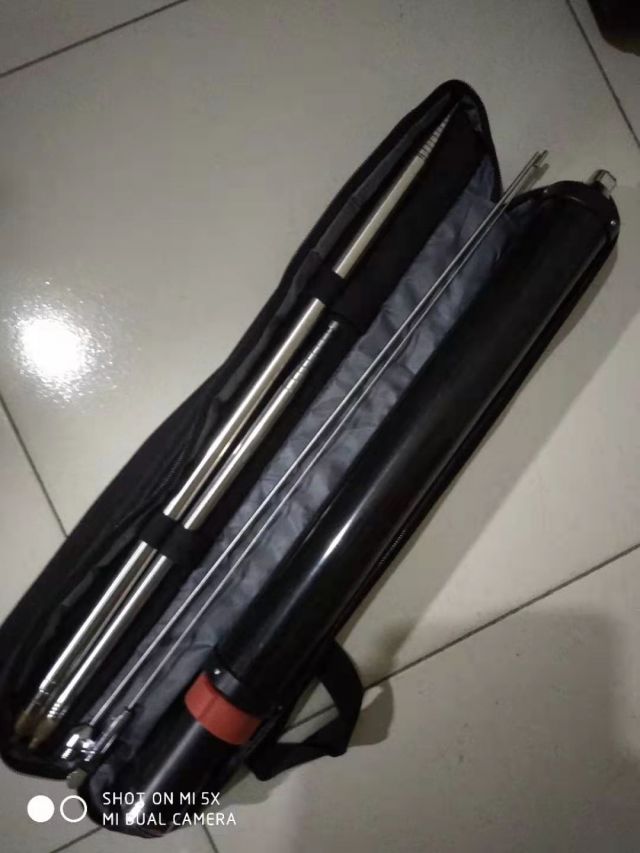

你包里最粗最长的那根,是抄网杆吧
QTH:陕西西安
QQ:576802589
邮箱:576802589@qq.com
业余爱好:无线电,历史人文
谋生手段:拍片
各位喜欢无线电的朋友,欢迎指导,互相学习!
离线bh6kok
发帖
705
只看该作者 5楼 发表于: 01-12
回 bh9feh 的帖子
bh9feh:你包里最粗最长的那根,是抄网杆吧 (2021-01-12 12:16)

5.6米的拉杆。。。。
离线BA7CK
发帖
74648
只看该作者 6楼 发表于: 01-12
又一个不看书的。
陈清澈
http://ba7ck.taobao.com
幺 8 勾拐 3 幺 5 2 洞6 幺
离线bh9feh
发帖
80
只看该作者 7楼 发表于: 01-12
回 BA7CK 的帖子
BA7CK:又一个不看书的。 (2021-01-12 12:31)

天线手册吗
QTH:陕西西安
QQ:576802589
邮箱:576802589@qq.com
业余爱好:无线电,历史人文
谋生手段:拍片
各位喜欢无线电的朋友,欢迎指导,互相学习!
离线李铁柱79
发帖
6926
只看该作者 8楼 发表于: 01-12
老鹰20M波段的车载苗子

简单方便
呼号:新呼号BH6JDR 曾用呼号BG7TDT,李铁柱 设备:XDD-925 FT-80C 706MKII 籍贯:河南南阳
现工作地址:
郑州市金水区纬五路-东明路 手机1823718382九
离线bh6kok
发帖
705
只看该作者 9楼 发表于: 01-12
回 BA7CK 的帖子
BA7CK:又一个不看书的。 (2021-01-12 12:31)

呵。。。感谢陈老师跟贴,俺才疏学浅,刚入圈儿没几年,说出来的话可能会多有浅薄之处,支不定会娱乐到大佬 们,呵,还请陈老师不吝啬赐教,把您满腹的经轮往外抖露一二让我们这些新人学习下吧。。。呵。。
离线bd4acw
发帖
851
只看该作者 10楼 发表于: 01-14
1、“其次,车载GP自动天线的效率还是不太高,特别是近距离的通联效果明显不如俺家里架的倒V ;其辐射特性决定的吧。。。"
    这个是由GP天线的发射仰角决定的,GP天线仰角低 不适合近距离通讯。

2、“再次,车载系统应急或是短时间使用可以,打比赛就不太合适,辐射的问题还是要考虑的;最后,车载系统对电脑的干扰比较大,N1MM经常与电台断开联接,另外,车载电源升压后
给笔记本供电时对电台也会造成很强的干扰,不利于长时间比赛;”
    干扰是来自辐射,可以在USB线换质量好一点的,或在线上缠绕磁环解决,这中TV1干扰是一直是困扰无线电爱好者问题,通过加强接地、磁环....
    等很多种方式解决;还有可以在天线根部端 的馈线上夹 磁环(小配件袋理有)。
3、“接地非常重要,地网片的效果不明显,振子的长度不要超过波段的四分之一;”
     GP天线的地位确实非常非常重要,地网是模拟GP天线的另外一个臂,地网同时也是天线的回流路径的一部分(和大地耦合),地网的好坏也决定着效率的好坏;磁贴地网其实不叫地网,里面有一片铜皮和车壳铁皮之间有一定的间距,也就形成了电容,电容隔直通交,但不同的容值对不同频率阻抗不一样,有阻抗就阻碍电流流动(简单理解),也就是解释了在某些频率上效率不太好,这种电容叫“磁贴地网”是对地网的侮辱(薄片电容还差不多),奉劝兄弟们别再交昂贵的智商税了(自己做也就20-30元/2套),不到万不得已不用,除非实在找不到接地点,一般车载短波系统最好的接地是用铜编织带线直接接到车壳螺丝,就近接地,铜编织带线越短越好越粗越好。
     车载短波的地网比楼顶、阳台的GP天线好解决,一根粗又短的导线接到车壳或车辆大梁,完事。
4、阳台、楼顶装GP天线:地网也没那么可怕,最好的方式是:按照1/4波长截取导线长度,每个波段2根以上,越多越好,比如实在没空间拉地网
     那就拉N根2.5米或5米长的,还是越多越好,5米长比2.5米好;也可以借用大面积的金属栏杆、防盗窗框...
     楼顶可以借用避雷带,是否每个波段能谐振看RP。
5、GP天线效率和天线长度成正比,M-130A可以在行驶中用标配钢丝阵子,停车时使用M10接口的拉杆阵子,也可以放个气球带个40米线上去玩个 160米也不是问题。
[ 此帖被bd4acw在2021-01-14 00:05重新编辑 ]
精心打造:M-120A车载短波自动调谐天线
淘宝:bd4acw.taobao.com/
主页:www.bd4acw.com  自动控制器APP下载
----------------------------------------
不求最好,但求更好!
73! DE BD4ACW
bd4acw@@126.com
上海市虹口区 王 新
离线bd4acw
发帖
851
只看该作者 11楼 发表于: 01-14
玩短波要在合适的时间 合适的频率 通联合适的地域。其实FT8还是不错的,最起码在目前的传播条件下解决能通的问题,20瓦用M-130A天线通个几千上万公里 真的不是梦,很随意。

精心打造:M-120A车载短波自动调谐天线
淘宝:bd4acw.taobao.com/
主页:www.bd4acw.com  自动控制器APP下载
----------------------------------------
不求最好,但求更好!
73! DE BD4ACW
bd4acw@@126.com
上海市虹口区 王 新
离线bh6kok
发帖
705
只看该作者 12楼 发表于: 01-14
回 bd4acw 的帖子
bd4acw:1、“其次,车载GP自动天线的效率还是不太高,特别是近距离的通联效果明显不如俺家里架的倒V ;其辐射特性决定的吧。。。"
    这个是由GP天线的发射仰角决定的,GP天线仰角 .. (2021-01-14 00:01)

呵。。感谢您悉心指导啊。。。这才是真正的老师。。呵。。。这星期六日还想再开车出去试下。。呵。。折腾着玩呗。。。
离线bd4acw
发帖
851
只看该作者 13楼 发表于: 01-15
回 bh6kok 的帖子
bh6kok:
[表情]呵。。感谢您悉心指导啊。。。这才是真正的老师。。呵。。。这星期六日还想再开车出去试下。。呵。。折腾着玩呗。。。

您客气了,做老师还早着呢。
我肚子也没啥货,搬个砖而已。
精心打造:M-120A车载短波自动调谐天线
淘宝:bd4acw.taobao.com/
主页:www.bd4acw.com  自动控制器APP下载
----------------------------------------
不求最好,但求更好!
73! DE BD4ACW
bd4acw@@126.com
上海市虹口区 王 新
离线BG4KYA
发帖
7615
只看该作者 14楼 发表于: 01-20
回 bh6kok 的帖子
bh6kok:[表情]呵。。感谢您悉心指导啊。。。这才是真正的老师。。呵。。。这星期六日还想再开车出去试下。。呵。。折腾着玩呗。。。 (2021-01-14 20:30)

李哥好,折腾车载天线啊
以前是经常野外,用桥面,路边的桩子绑10米鱼竿做倒\v,做HVD天线,一呼一天,现在有新全顺传播反而下去了,老哥多多野战,期待与你有机会通上。
