请教各位,如何看懂天线的方向图 [复制链接]

上一主题 下一主题
离线小朱

发帖
1664
只看楼主 倒序阅读 0楼 发表于: 2019-12-27
太难啦,看不明白
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
离线BH4rrg
发帖
2795
只看该作者 1楼 发表于: 2019-12-27
多形象直观呀
BH4RRG       CSKC#219

常用DX信息网站:
http://new.dxsummit.fi/
http://www.ng3k.com/Misc/adxo.html
http://www.425dxn.org/
http://www.425dxn.org/monthly/index.html
http://dx-world.net/
离线BD8CS
发帖
18606
只看该作者 2楼 发表于: 2019-12-27
缺点想像力吗?
四川·南充 173 614 59973
离线小朱
发帖
1664
只看该作者 3楼 发表于: 2019-12-27
,,,,,,,,,,,,,,,,,,,
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
离线bg9gxm
发帖
1989
只看该作者 4楼 发表于: 2019-12-28
1楼的

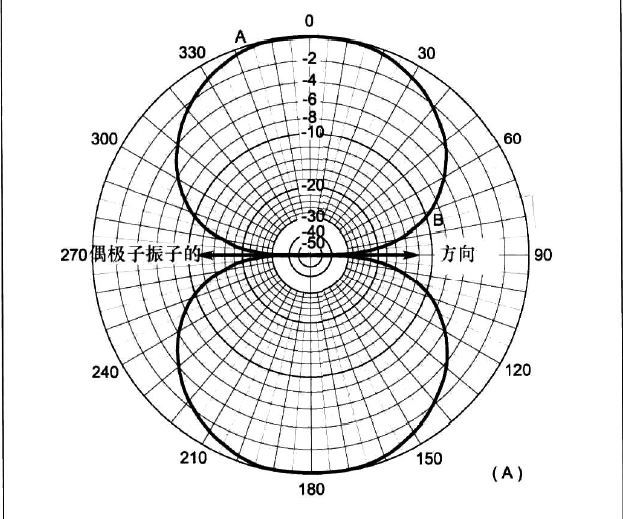

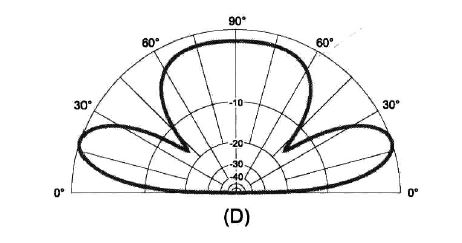

D:侧视图,看一个天线能不能打的远,就要看他的仰角高还是低,D图仰角在20度左右。

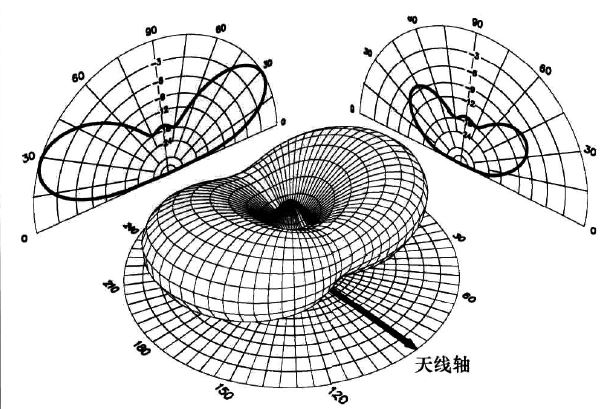

天线轴:这张图是一个3D立体图,这张图的“拍摄”角度是斜上方45度,你可以看到天线阵子90-270的辐射差一些,而和阵子水平的辐射强一些,得出如果你想通联美国,我在兰州的话要朝着15度,那么DP天线就要东西拉105度。
A:这张图就是俯视图啦,小学的内容哇,非常直观的看出了辐射方向。

3楼:B C我都看懂了,A怎么套进去的一下琢磨不来。让徐大来解释吧~
本帖提到的人: @BG5TOX
业余无线电通信APRS——从入门到精通(长篇连载 No.1)
印刷通联卡片不可以找我,最近忙的叫爸爸,无法接单。主攻出版物和油标印刷:)
淘宝搜索:BG9GXM 找我~ Major Dxpedition Sponsor
ARRL终身会员 lifetime member。啥时候我能进ARRL董事会?
点我进入中国卡片局转卡系统
离线BG5ILE
发帖
196
只看该作者 5楼 发表于: 2019-12-28
回 bg9gxm 的帖子
bg9gxm:1楼的
D:侧视图,看一个天线能不能打的远,就要看他的仰角高还是低,D图仰角在20度左右。
天线轴:这张图是一个3D立体图,这张图的“拍摄”角度是斜上方45度,你可以看到天线阵子90-270的辐 .. (2019-12-28 18:36)

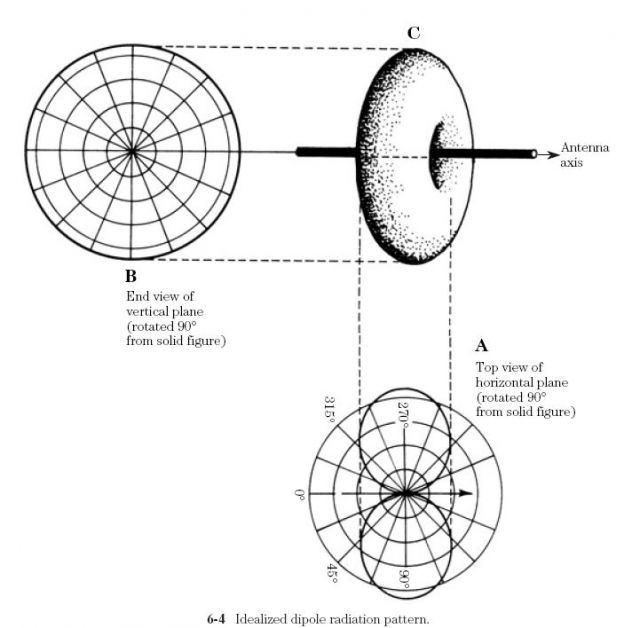

A是中心剖面图,不是完全的俯视图
离线ba4dl
发帖
1359
只看该作者 6楼 发表于: 2019-12-29
了解下矢量的概念就容易懂了
离线火腿蛋
发帖
21277
只看该作者 7楼 发表于: 2019-12-31
我也看不懂 不知道哪里是地面
离线bd9gc
发帖
1188
只看该作者 8楼 发表于: 2019-12-31
我也看不懂,比较恍惚。
呼号:BD9GC /滕开敏          邮编:734400
离线小朱
发帖
1664
只看该作者 9楼 发表于: 2019-12-31
回 火腿蛋 的帖子
火腿蛋:我也看不懂 不知道哪里是地面 (2019-12-31 08:38)

我也是哪个是水平面,哪个是垂直面,哪个与天线方向一致,哪个与天线方向水平垂直搞不清楚。
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
离线net2000
发帖
4525
只看该作者 10楼 发表于: 2020-01-01
楼主发的图算好的,还有些图根本就不带天线是怎么架的,直接给个方位图,你也看不出哪个方向幅射最大。
离线ba3qu
发帖
209
只看该作者 11楼 发表于: 2020-01-02
0度就是平行地
16631159973
离线小朱
发帖
1664
只看该作者 12楼 发表于: 2020-01-02
回 net2000 的帖子
net2000:楼主发的图算好的,还有些图根本就不带天线是怎么架的,直接给个方位图,你也看不出哪个方向幅射最大。 (2020-01-01 22:23)

谢谢大佬跟帖
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
离线BA7CK
发帖
75949
只看该作者 13楼 发表于: 2020-01-03
翻身,继续呼呼
陈清澈
http://ba7ck.taobao.com
幺 8 勾拐 3 幺 5 2 洞6 幺
离线kg5srk
发帖
720
只看该作者 14楼 发表于: 2020-01-03
这都有三维图,还有什么看不懂的?
离线BI7MCK
发帖
475
只看该作者 15楼 发表于: 2020-01-09

【无线电技术导论 第六章 无线电发射概论.ppt- 百度文库 】https://m.baidu.com/sf_edu_wenku/view/069dfbc1d838376baf1ffc4ffe4733687f21fc5b?fromShare=1&fr=copy&copyfr=copylinkpop

看看这个吧
呼号: BI7MCK :130: ―••• ••  ――••• ―― ―•―•  ―•―
爱好无线电、电脑、共同学习、共同进步!!!
地址:广东广州番禺(详见qrz.cn)邮编:511400
QQ:7818678
离线小朱
发帖
1664
只看该作者 16楼 发表于: 2020-01-09
回 BI7MCK 的帖子
BI7MCK:
【无线电技术导论 第六章 无线电发射概论.ppt- 百度文库 】https://m.baidu.com/sf_edu_wenku/view/069dfbc1d838376baf1ffc4ffe4733687f21fc5b?fromShare=1&fr=copy&copyfr=copylinkpop
看看这个吧

谢谢,我已下载分享一下
附件: 0、无线电发射概论.rar (7696 K) 下载次数:15
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
离线小朱
发帖
1664
只看该作者 17楼 发表于: 2020-01-19
佛山协会的   《图解简易天线入门》     上非常清楚,本论坛可下载,不再重复上传了
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
离线小朱
发帖
1664
只看该作者 18楼 发表于: 2020-01-20

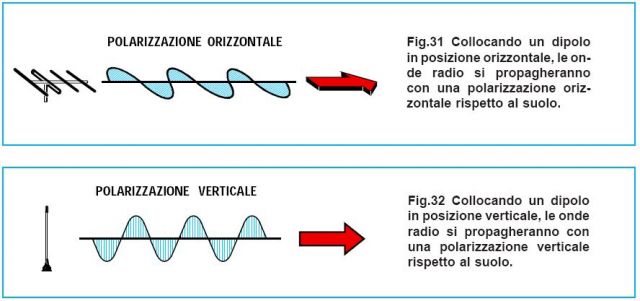

这个方向图多简单明了
呼号:BG6BPH


QQ邮箱: 464139795@QQ.COM
QTH:安徽省chuzhou
