用MMANA-GAL设计天线 (三) —— HF波段带陷波器的DP天线 [复制链接]

虽然使用LC负载的多波段天线在模型文件里有，但没有设计步骤和要点。在帮助文件里也说得不多，于是根据陷波器天线的原理摸索着算了一下，写出思路和步骤与大家探讨。
设计频率为14.150MHz和7.050MHz，二个波段的DP天线。为了简单明了，计算环境选理想空间，阻抗选50欧。

一.建造天线模型

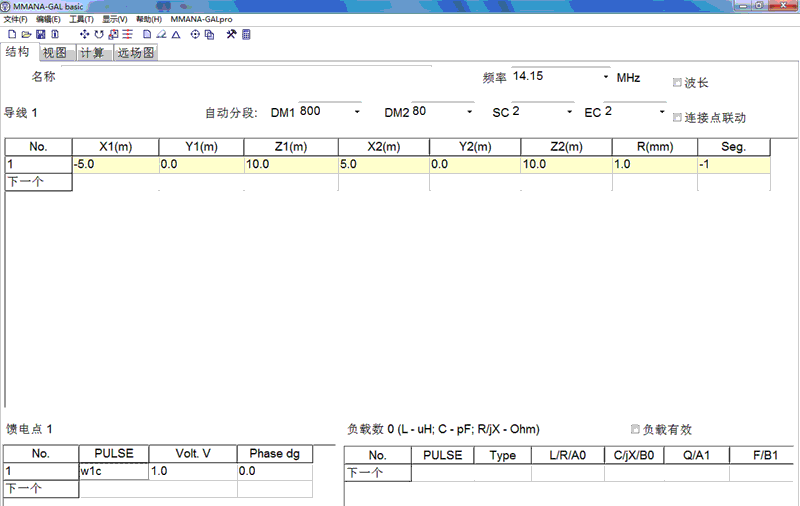

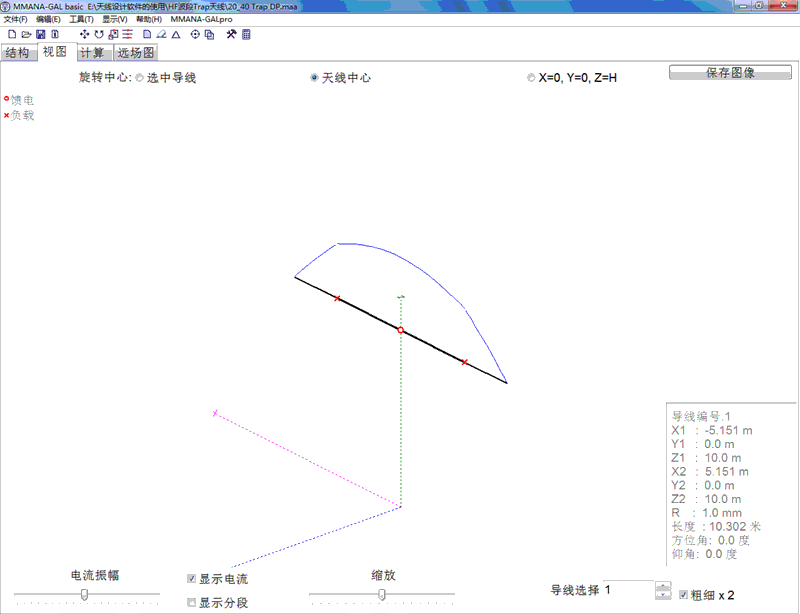

首先建造一个14.150MHz的DP天线模型。

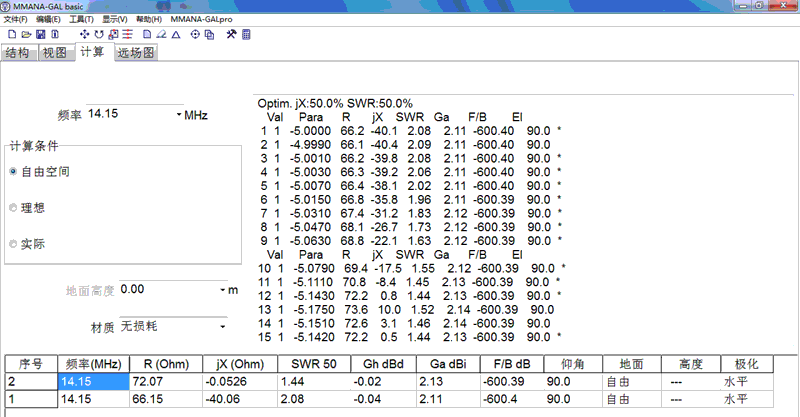

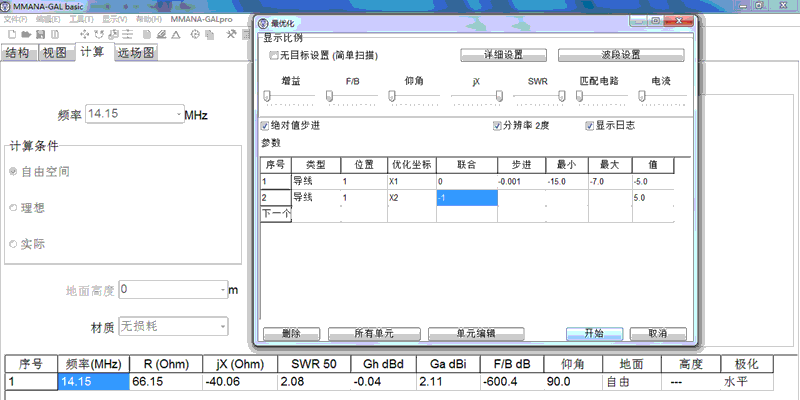

计算一下，参数不理想，对振子做一下优化。


优化的结果相当不错。

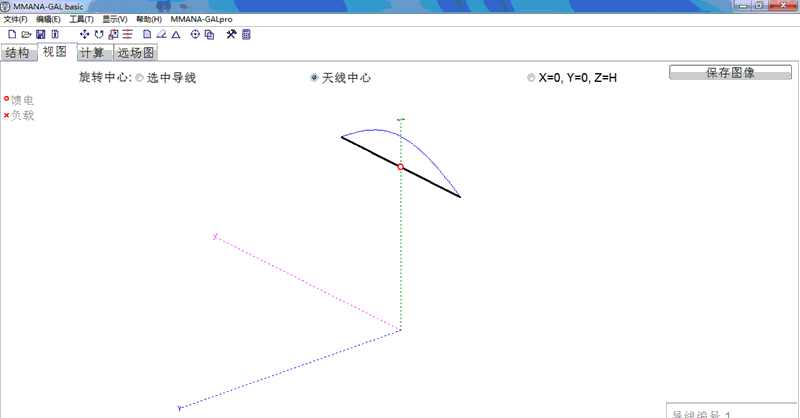

振子上的电流分布如下图。

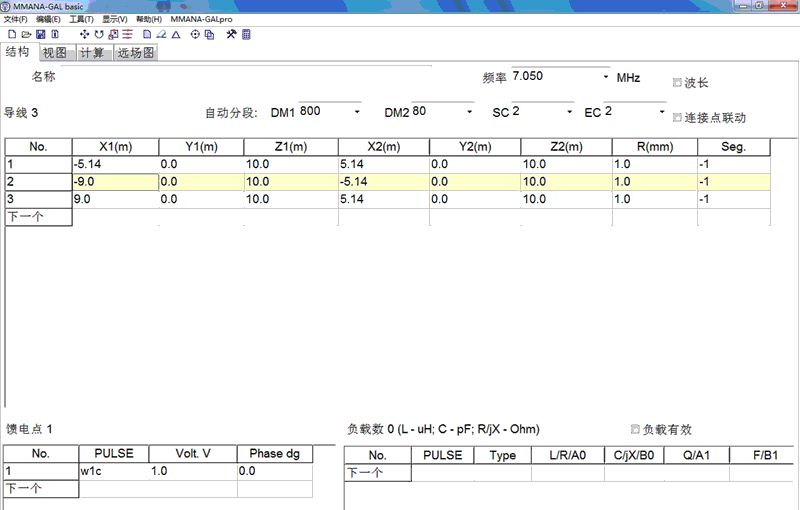

然后在14兆天线的基础上加上7.050MHz的振子，也就是将振子加长。为了给陷波器留地方，加了两段导线：导线2和导线3。

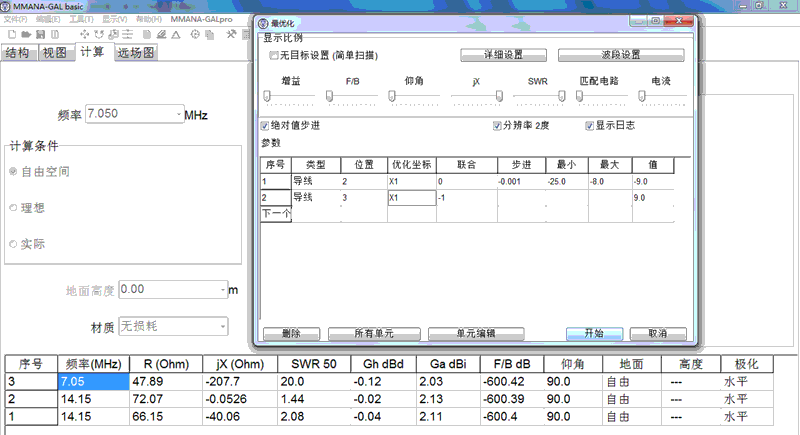

计算一下，参数不理想，再做一下7兆波段的优化。

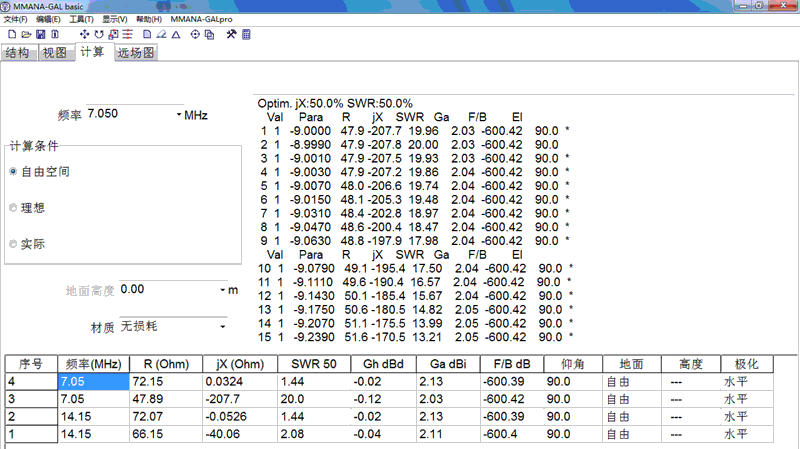

优化的结果也不错。

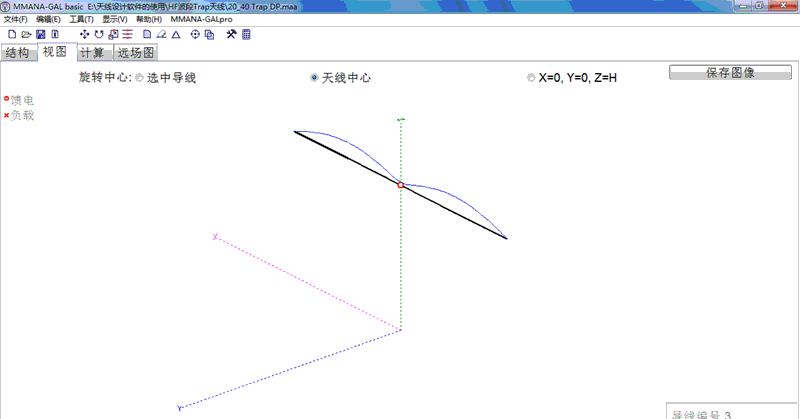

振子上的电流分布如下图。


然后就要进行多波段的设计了。根据陷波器DP天线的原理，在高波段振子的端部加上一个LC回路，形成一个电气开关，对高波段断路、对低波段短路。

在MMANA-GAL中有一个加载设置，帮助文件简单地讲了一下。

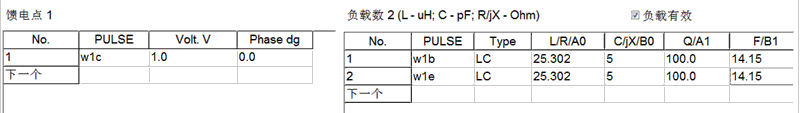

PULSE是加载的位置，设置方式与激励院的设置一样，即“导线号 + 位置”。这里选w1b和w1e，也就是在14兆振子的两端加载。
Type是加载的类型，由下来菜单选择，这里选LC。
L/R/A0是电感量，单位是uH。
C/jX/B0是电容量，单位是pF。
Q/A1是电感线圈的Q值。
F/B1是LC回路的谐振频率。
L值、C值决定谐振频率，当谐振频率确定后，可以根据L计算C，或者根据C计算L，这里将陷波器中心频率14.150写入，然后给定一个C值5pF，让程序自动计算L值。实际中L/C/Q的取值最好参考一下成品，这里只是为了能够进行计算，取了个大概值。
共有两个陷波器，一边一个。最后别忘了把负载有效钩上，否则计算时不会考虑负载。

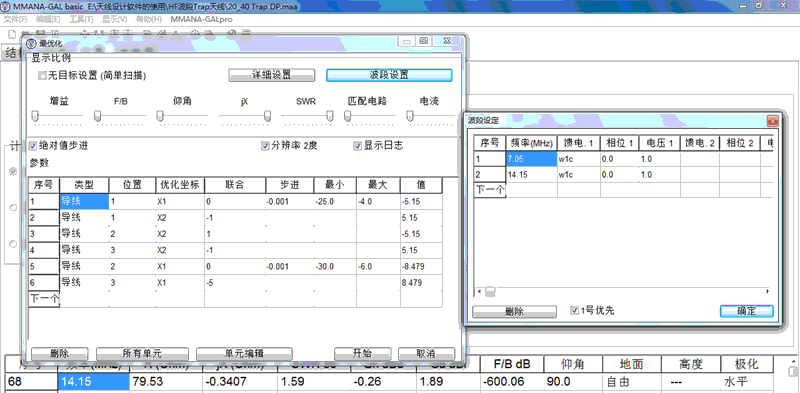

下面的内容需要与大家探讨，因为没找到相关资料。开始的时候对陷波器的L、C参数进行了优化，后来发现没有必要，带着陷波器优化振子长度即可。优化时在波段设置里将两个波段都放进去。


优化后的出下面的结果，参数还是符合要求。

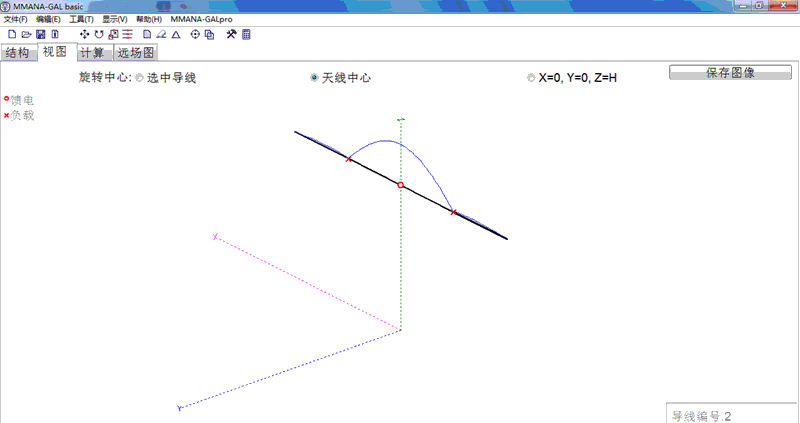

振子上的电流分布如下图，从图形上看，超过14兆振子长度的那部分上电流很小，应该是馅波器起了作用。


如果没有这个馅波器，14兆上电抗和SWR都是很大的值，而且振子上的电流分布是这样的：

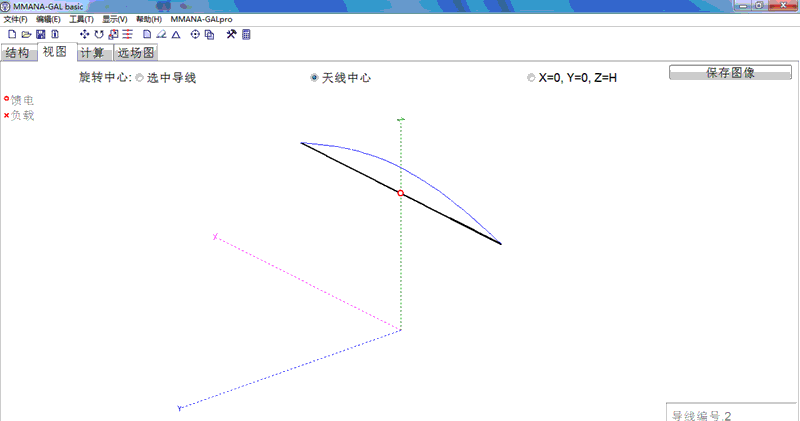

带着陷波器在7兆频率振子上的电流分布如下图：


好帖，学习加收藏了！

bg4wen:好帖，学习加收藏了！ (2019-03-18 10:26)

多谢支持，前面发的有一些错误，已经更新，请看一下收藏的是不是改过的，以免被误导。

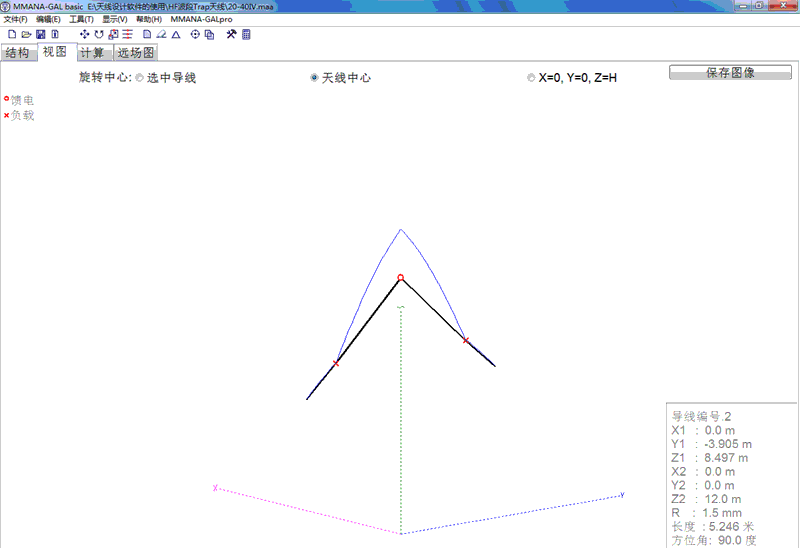

按照设计DP天线相同的方法再来个倒V架设的.
