八木天线馈电 [复制链接]

上一主题 下一主题
离线bd6kp

发帖
294
只看楼主 倒序阅读 0楼 发表于: 2018-02-03

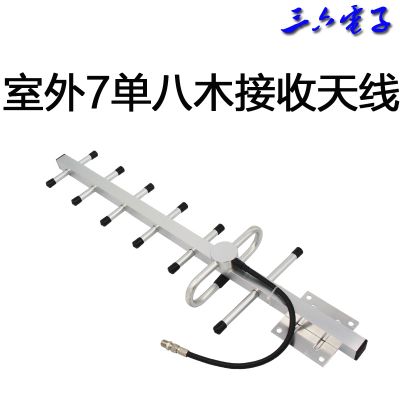

谁拆开看过这种天线馈电方式
商丘师范学院
476000
bd6kp@163.com
bd6kp@fc18.com
离线bg3nde
发帖
1065
只看该作者 1楼 发表于: 2018-02-03
手机放大器的天线

内容来自Android手机客户端

离线蓝梦祥
发帖
8371
只看该作者 2楼 发表于: 2018-02-03
认真看本坛,里面介绍有了。

内容来自Android手机客户端

离线BA7IA
发帖
11057
只看该作者 3楼 发表于: 2018-02-04

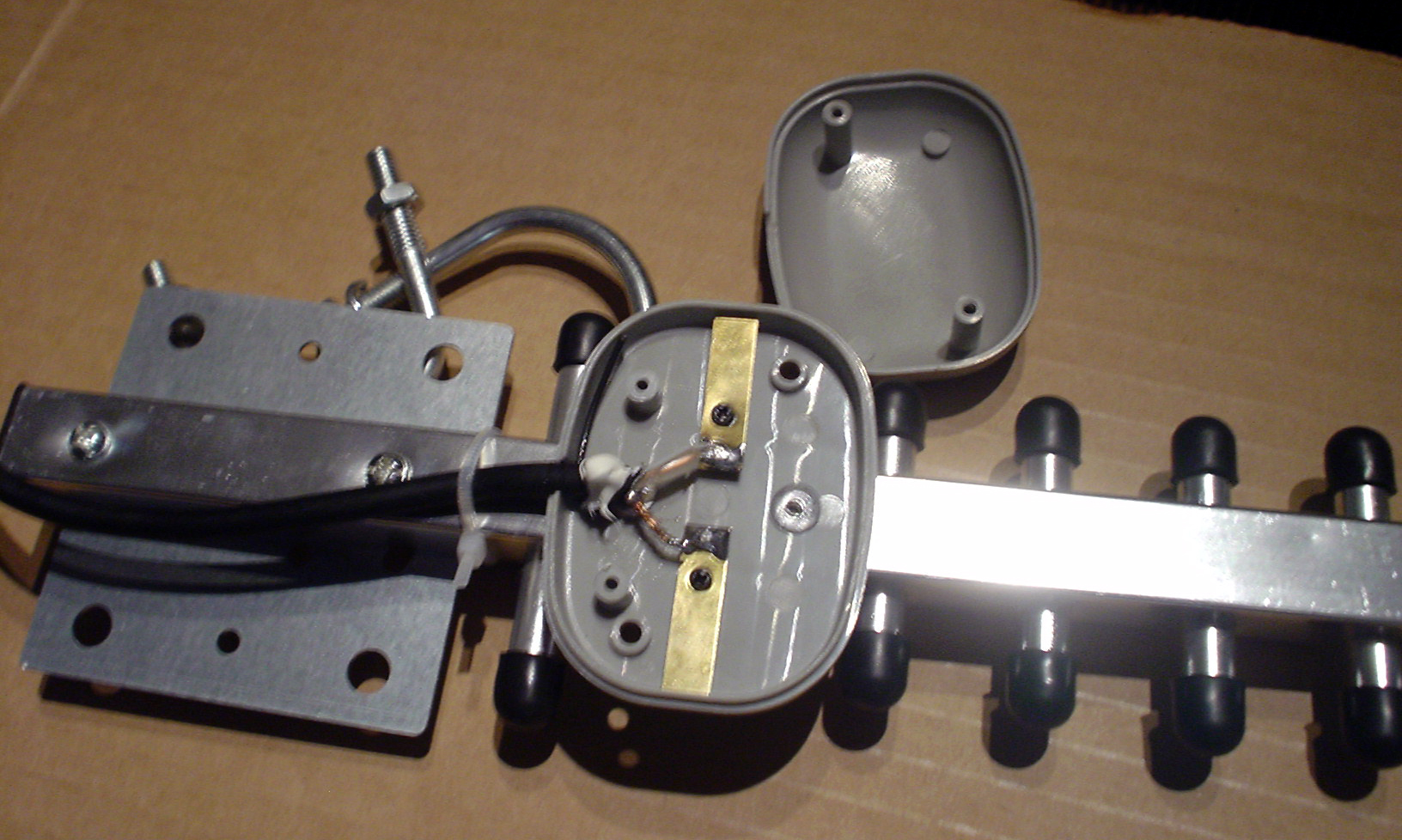

简单的就是电缆的芯和皮接到折合振子的两段,复杂点的经过一块印刷电路板构成的平衡/不平衡转换器然后接振子。

内容来自Android手机客户端

离线BG7MI
发帖
7708
只看该作者 4楼 发表于: 2018-02-04
盒子里边有玄机

内容来自[手机版]
离线BG9ACV
发帖
530
只看该作者 5楼 发表于: 2018-02-06
没啥玄机,容易仿制

BG9ACV
幺三
离线bi4ntt
发帖
11
只看该作者 6楼 发表于: 2018-02-08
谢谢,已下载。
离线net2000
发帖
4511
只看该作者 7楼 发表于: 2018-02-18

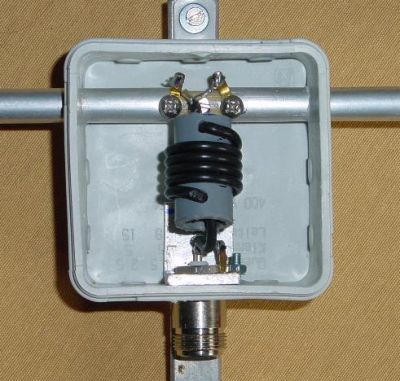

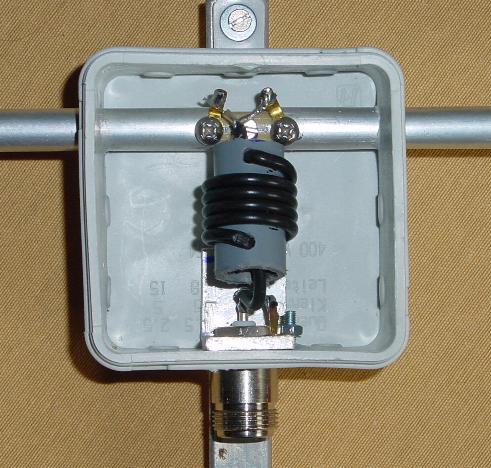

八木天线本质是双极天线,馈电同双极天线。
盒子里只有三种情况。
1,不讲究的,直接馈电。
2,四分之一波长的同轴电缆巴伦(详见5楼PDF文档),带宽窄。
3,扼流巴伦(带宽宽一些)。

另外,同楼下所说,如果用的是折合振子(就是形成了一个圈),阻抗就是300欧,因此需要一个1:4的巴伦。
[ 此帖被net2000在2018-06-12 17:50重新编辑 ]
离线bg2rah
发帖
6339
只看该作者 8楼 发表于: 2018-02-20
折合振子阻抗300Ω,接50Ω馈线必要经过阻抗变换,我用过很多400兆和200兆频段的折合振子八木天线,都是用馈线做的阻抗变换器。

内容来自Android手机客户端

离线BG8UV
发帖
481
只看该作者 9楼 发表于: 2018-05-03
好资料,收藏学习了
bg8uv 杨华 :113:
:121:
离线BG7BII
发帖
4195
只看该作者 10楼 发表于: 2018-05-15
这个要学习一下 伽玛匹配太难调整了
要升任神聊居委会干事
离线hamly
发帖
1482
只看该作者 11楼 发表于: 2018-05-29
原来如此
BH6KWC  QTH 河南洛阳
Rig: IC-725, IC-706MKⅡG,FT-818ND
Ant: 40m/20m/10m/6m 温顿,50Mhz  4ele HB9CV,10/6/2/0.7m 1.2米GP。20米长EFHW
QSL:纸质卡,eQSL, LoTW
离线bh1rod
发帖
62
只看该作者 12楼 发表于: 2018-08-14
折合振子阻抗300Ω,转接50Ω馈线,需要经过阻抗变换,学习巴伦结构变换阻抗。
离线ba8avcq
发帖
411
只看该作者 13楼 发表于: 2018-10-16
折合振子前后加上反射、引向振子后,实际输入阻抗低于300欧姆。
