最近装修新房子。。要给8900弄个盒子。。就搞了这么一堆
顺便弄了个CW电脑拍发线给7100用。
如果去北京55节的可以找现代通信摊位的KAJ自提,可以节省运费哦~

凡是和店主约过饭的老朋友(大学食堂也算哦),并且是您支付的账单,您即可以以18元顺丰陆运包邮的价格购买本产品(不含附件)。


焊接好的裸板售价35元,目前已经可以稳定出货~
提供大量选配附件,具体请参看附件。。。
淘宝链接:https://item.taobao.com/item.htm?spm=0.0.0.0.tEuY6g&id=546186623414


板子的附件包请戳: lite link用户数据包.rar (1059 K) 下载次数:147
这个压缩包里包含了CH340G的驱动程序,lite link的电子版本说明书以及可供3D打印的配套lite link盒子的STL模型。





简单介绍一下

Lite link是一款迷你版本的电台连接器,由BH2RO提议,BH3PXN负责进行PCB设计的假冒伪劣产品。与市面上大多的连接盒子不同的是,lite linkPCB尺寸大约只有5*5cm,在这么小的空间里BH3PXN尽可能的开放出更多的接口来提供给大家使用,以下是litelink与其他盒子不同的地方。
  1. 价格很便宜,35块钱只能买一根USB-COM线
    (如果你去电子市场并不太懂行的话一定会被坑成35一根)
  2. 提供了4环立体声接口方便您连接硬件
    (可以直接使用4环公对公连接单接口电脑,以及手机,安卓或其他平板设备)
  3. 具有TTL写频接口
    (板子的右上角提供了TTL写频接口,方便老朋友给GP88写频啊)
  4. 具有DIY电台接口
    (板子右下角提供了4P XH2.54接口,方便老朋友们给稀奇古怪的电台用)




Lite link提供了常见的接口线材选择



USB采用了方口USB线,基本每家都会有(打印机带的那个),之前想采用安卓数据线的接口,但是太不好焊了……



音频可以选择4环立体声公对公连接线来连接link与只具有一个音频接口的笔记本电脑,智能手机,平板设备连接,同时也提供了常见的音频接口输入接口,只需用3环普通的立体声公对公连接线与硬件联机即可。



电台的输出则采用了PS/2接口,PS/2接口是目前大部分UV车载电台,以及短波电台常用的数据接口位,国内爱好者也有提供丰富的PS/2转其他接口的跳线。



为了提高litelink的使用价值,link还提供了一个CW接口用于日常机发CW使用,以及一组TTL写频接口,一组DIY电台接口。



我能使用lite link做些什么



  1. U/V段电台连接以运行ECHOLINK,APRS等软件。

  2. HF电台连接以运行RTTY/SSTV/JT65/PSK等软件

  3. 使用TTL接口用于给GP88S等机器写频

  4. HF电台连接用于发送CW信号

  5. 用于电台与手机,平板等设备连接运行APRS/RTTY/SSTV/JT65/PSK等软件,并使用OTG连接线连接USB串口(或使用VOX声控)




Litelink所需要的电脑驱动去哪儿下载?



Litelink采用WCH公司生产的CH340G作为串口芯片,有关该芯片的驱动程序建议您直接前往WCH.CN官网进行下载,如果您使用其他渠道下载的驱动,可能造成电脑无法正常与litelink握手。




选配件列表。。



litelink产品物料编号及选件清单
编号

名称
价格
05001

lite link主核心电路板
35.00
05002

lite link 固定螺丝2个(M3*6 304
0.50
05003

lite link 塑料安装盒(未打孔)
1.50
05005

lite link 塑料安装盒(预打孔)
5.00
05006

lite link USB连接线(1M
5.00
05007

lite link 4环公对公音频连接线(1m
5.00
05008

lite link 3环公对公音频连接线(1.5m
3.00
05009

lite link PS2公对公电台连接线
5.00
05010

lite link XH2.54 自定义电台连接跳线(20cm
1.50
05011

lite link TTL写频自定义电台连接跳线(20cm
1.50
05018

lite link塑料安装壳铜箔贴纸(50*100mm
2.00
05019

PS2GM300尾插接口板
10.00
06001

lite link纸质版本说明书
2.00
06002

lite link外包装纸盒
5.00
06003

国内圆通运费
15.00
06005

国内顺丰运费
18.00
06006

港澳台小包运费
25.00
06007

国际航空小包运费
30.00


下列产品可用于lite link的转接线 或与其类似的高阶产品,请自己找淘宝链接

编号

名称

价格

05012

PS/2-手台K头连接线

BH4TDV处有售

05013

PS/2-DIN8(拐两污后屁股)转接线

BH4TDV处有售

05015

PS/2-din13(拐要吧后屁股)转接线

BH4TDV处有售

05016

LINKU5电台连接器

BH4TDV处有售

05017

link4电台连接器

BD7JAD处有售

05018

TI-8电台连接器

请洽询点金科技虞老板


以下是店主多年的库存积压货,一同购买可以赠送101 0805 5%电阻100个哦

编号

名称
价格

01001

linksimpleV1.1   (串口接口link)
12

01002

yaesuFT-8X7-ICOM手动天调转接板
15

01003

yaesu话咪分离套件
18

01004

ICOM 7100话咪分离套件
12

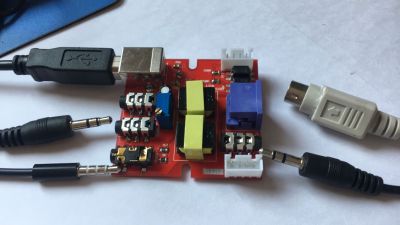

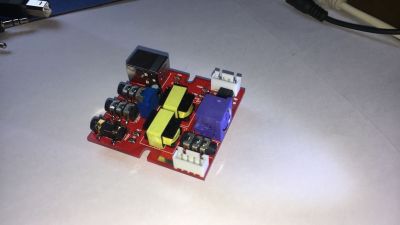

发点板子的图片













[ 此帖被bh2ro在2017-04-26 08:49重新编辑 ]
