欢迎围观，暴力拆解神奇的“车载短波天线” [复制链接]

 上一主题 下一主题
离线bh1scw
注册用户
发帖
434
只看该作者 60楼 发表于: 2016-01-03
回 BD7JAC 的帖子
BD7JAC:就技术角度来说吧，个人建议三种方案改改来用：
1、如果振子够长，直接扔掉中间乱七八糟的东西，底部接个自动天调来使用；
2、中间那么大的空间，自己做几个加感线圈，调好常用的几个波段 .. (2016-01-02 22:11)

我就在那那买的底座和振子 两段振子只用了底下的一段，上面的是从V段天线上拆下来的

底座加弹簧还可以 自己把天条焊接在车底下 用着还可以
MR成绩排行榜   www.BH1SCW.com/mr/score
www.qrz.com/db/BH1SCW
qq 1925270737
回复
举报
离线BG9TL
注册用户
发帖
3637
只看该作者 61楼 发表于: 2016-01-03
在隔壁来回贴了，说谢谢我给他做广告！
现在8区新呼号BH8CZW
Tel:158  ---..   ..---   .....   -----   ---..   -----   .....   -....
会员53161  BG9TL/BH8CZW
天南地北五湖四海不分昼夜男女老少话神聊
长波短波U V跨段单边调频帅哥美女侃无线
横批：乐在其中
回复
举报
离线BG8DMY
注册用户
发帖
29286
只看该作者 62楼 发表于: 2016-01-03
回 BG9TL 的帖子
BG9TL:在隔壁来回贴了，说谢谢我给他做广告！ (2016-01-03 20:00)

刚在隔壁看了，这家伙脸皮比城墙都厚啊。。。。
你以后买天线啥的，来.NET吧。。。。
种一棵树！
不怕日本墙，就怕水泥墙~
新浪 　QQ：②〇⑧⑤①⑧⑨〇
bg8dmy@qq.com
回复
举报
离线BG8DMY
注册用户
发帖
29286
只看该作者 63楼 发表于: 2016-01-03
我脚得，他要是卖个壳壳还是不错的。。。，你要不把最核心的部份退给他科研改进下？？
种一棵树！
不怕日本墙，就怕水泥墙~
新浪 　QQ：②〇⑧⑤①⑧⑨〇
bg8dmy@qq.com
回复
举报
离线BG9TL
注册用户
发帖
3637
只看该作者 64楼 发表于: 2016-01-03
回 BG8DMY 的帖子
BG8DMY:我脚得，他要是卖个壳壳还是不错的。。。[表情]，你要不把最核心的部份退给他科研改进下？？  (2016-01-03 21:44)

看那一副嘴脸，无语了…
现在8区新呼号BH8CZW
Tel:158  ---..   ..---   .....   -----   ---..   -----   .....   -....
会员53161  BG9TL/BH8CZW
天南地北五湖四海不分昼夜男女老少话神聊
长波短波U V跨段单边调频帅哥美女侃无线
横批：乐在其中
回复
举报
离线BD2RWR
注册用户
发帖
1971
只看该作者 65楼 发表于: 2016-01-03
在隔壁看了40分钟才知道结果，吞吞吐吐的浪费大家时间和编子一样闹心。输入100W有好几瓦功率发射到空间。
[ 此帖被BD2RWR在2016-01-03 22:48重新编辑 ]
CALLSIGN　BD2RWR　 EX BG2RWR
QQ:763419437
E_mail:v58-AT-tom.com
QTH:大连
回复
举报
离线BG9TL
注册用户
发帖
3637
只看该作者 66楼 发表于: 2016-01-03
回 BD2RWR 的帖子
BD2RWR:在隔壁看了40分钟才知道结果，吞吞吐吐的浪费大家时间和编子一样闹心。输入100W有好几瓦功率发射到空间。
 (2016-01-03 22:44)

不好意思浪费您时间了……咳咳
现在8区新呼号BH8CZW
Tel:158  ---..   ..---   .....   -----   ---..   -----   .....   -....
会员53161  BG9TL/BH8CZW
天南地北五湖四海不分昼夜男女老少话神聊
长波短波U V跨段单边调频帅哥美女侃无线
横批：乐在其中
回复
举报
离线BD7JAC
论坛版主
发帖
38379
只看该作者 67楼 发表于: 2016-01-04
回 BD2RWR 的帖子
BD2RWR:在隔壁看了40分钟才知道结果，吞吞吐吐的浪费大家时间和编子一样闹心。输入100W有好几瓦功率发射到空间。
 (2016-01-03 22:44)

看来牟兄还不了解隔壁的规则。
读万卷书心中不留一字，行千里路忘尽途中影子！
EX：BG7JAC、XX9TJC
OL51EG   TEL:棕橙紫黑红灰紫蓝蓝红灰
Email：bd7jac艾特chinaham.org
回复
举报
离线bd7lne
注册用户
发帖
102
只看该作者 68楼 发表于: 2016-01-04
好天线
呼号：BD7LNE
回复
举报
离线bh4cyp
注册用户
发帖
2
只看该作者 69楼 发表于: 2016-01-04
那边开启了疯狗模式在逮谁咬谁，看了看还是不回贴了....
回复
举报
离线BG9TL
注册用户
发帖
3637
只看该作者 70楼 发表于: 2016-01-04
回 bh4cyp 的帖子
bh4cyp:[表情] [表情] 那边开启了疯狗模式在逮谁咬谁，看了看还是不回贴了.... (2016-01-04 19:56)

非我本意啊…
现在8区新呼号BH8CZW
Tel:158  ---..   ..---   .....   -----   ---..   -----   .....   -....
会员53161  BG9TL/BH8CZW
天南地北五湖四海不分昼夜男女老少话神聊
长波短波U V跨段单边调频帅哥美女侃无线
横批：乐在其中
回复
举报
离线BG2ISM
注册用户
发帖
10179
只看该作者 71楼 发表于: 2016-01-04
他怎么不到这里来呢？
  BG2ISM
回复
举报
离线陈铁军
注册用户
发帖
16
只看该作者 72楼 发表于: 2016-01-04
现在的人太疯狂了，为了钱什么都不要了，唉！
呼号：BI3OSO
QTH：河北秦皇岛
QQ:47256244
回复
举报
离线bi7kjb
注册用户
发帖
187
只看该作者 73楼 发表于: 2016-01-04
回 BA7CK 的帖子
BA7CK:这是一个1800元的，广东火腿在卖的，跟楼主买的区别有吗[图片] (2016-01-02 08:43)

这是俺的KB2
哈哈，也广告一下
姓名：陈伦
呼号：BI7KJB
电话：13509208004
Q  Q：228413866
QTH：广东省东莞市道滘镇蔡白第二工业区创辉模具厂
账号：6228480606174877377陈伦
喜欢DIY,现使用设备：CODAN NGT/SR   ICOM2800  CODAN9323
diy的kb2全自动调谐天线正在热销，欲购从速
回复
举报
离线bi7kjb
注册用户
发帖
187
只看该作者 74楼 发表于: 2016-01-04
回 BD7JAC 的帖子
BD7JAC:东莞KJB的那款天线，我没具体用过，但从CK发的那些配件图来看，结构上是个底部加感的短波天线，我猜是通过驻波检测电路，来控制步进电机电路在调到驻波最低的时候停止调谐。 (2016-01-02 22:36)

我那款基本上属于中部加感图纸，天线原理是差不多这样，过去看看咯http://www.hellocq.net/forum/read.php?tid=346749&page=1
KB2自动调谐天线不是单纯的调谐电感，其原理不过也是挺简单，输入端做了两个传输变压器，也就是巴伦，当然不是啥1：，1:4等形式的巴伦，由两个继电器去切换配合其鞭的抗阻，可以有8中匹配方式，10-200欧自动匹配，在匹配后再调加感的感量，使得天线的辐射电流为最大，当然辐射电流在最大的时候，各个条件，感抗，电抗等正常都在比较好的状态下面辐射电流才是最大的，基本原理就是这样，当然都是由单片机来完成这个快速的动作。
就比如，我们在30mhz段，gp天线的阵子长度在2.5米左右是ok的，但是如果鞭加到3米左右，那单纯的调谐电感还能匹配到么？这时候就不是单纯的螺丝刀天线可以做到的了
姓名：陈伦
呼号：BI7KJB
电话：13509208004
Q  Q：228413866
QTH：广东省东莞市道滘镇蔡白第二工业区创辉模具厂
账号：6228480606174877377陈伦
喜欢DIY,现使用设备：CODAN NGT/SR   ICOM2800  CODAN9323
diy的kb2全自动调谐天线正在热销，欲购从速
回复
举报
离线空八军
注册用户
发帖
3019
只看该作者 75楼 发表于: 2016-01-04

DIY技术指标：

频率范围：  发射7到30MHz
接收范围： 150kHz到30MHz
输入阻抗：  50Ω
驻波比：     1.0---2.5
额定功率：  150W
工作温度：  -50℃到＋50℃
调谐速度：  3秒钟。
天线全长：  3300mm(鞭长2010mm，基座1200mm)
重量：     8.7公斤
供电:       12VDC
车速风力 :  120公里
坚固的设计：
能够适应极其恶劣的环境，可满足超抗震、抗摔指标。天线的主要部分是由玻璃钢纤维/进口304不秀钢构造的，这为内置的控制和调谐装置提供了防水的功能。有八个橡胶的抗震装置，满足车辆 在任何道路状下行驶的需要。

适合在各种温度环境下工作
快速准确地调谐：只需几秒钟就可以调谐好一个频道。可根据环境条件，搜索到最适合的调谐点――从 而确保了最佳通讯的可能性；不需要配接自动天调；自适应通信；所有短波机器通用
B  D 5  / 7
136
超级QQ“280851931
回复
举报
离线BH7KIE
注册用户
发帖
31
只看该作者 76楼 发表于: 2016-01-05
回 空八军 的帖子
空八军:DIY技术指标：
频率范围：  发射7到30MHz
接收范围： 150kHz到30MHz
....... (2016-01-04 23:57)

能支持什么机呢
东莞南城沙苑市场     电话13556670702       王均
呼号BH7KIE      QQ498028430
回复
举报
离线bg0avk
注册用户
发帖
145
只看该作者 77楼 发表于: 2016-01-05
电阻骗驻波，自欺欺人，我有AH-4+AH-2B以及atas-120a,两套车载系统，实际上，感觉在行进中通短波效率不高，车子停靠时在车载天线上加延长线并将另一端抛向树梢或其他有高度的物体，再调好驻波，效率大不一样。
BG0AVK
居住地：新疆乌鲁木齐经济技术开发区口岸路49号
                深圳市福田区八卦二路536栋西二楼
             CQ:23   ITU:42    NN33TT
EMAIL:166000076@QQ.COM
QQ：166000076
AMP TEC LA2000  FTDX-3000+正V750
ICOM IC-7300+AH-4+AH-2B  DIY TF3MA  YAESU  ATAS-120A
回复
举报
离线bg0avk
注册用户
发帖
145
只看该作者 78楼 发表于: 2016-01-05

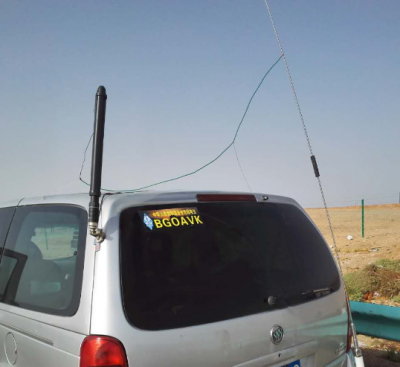

我曾经将ATAS-120A和AH--2B合并使用，在AH-2B的底端加尼龙棒绝缘，用导线将两个天线连接，比单独使用一个天线效果好很多。
BG0AVK
居住地：新疆乌鲁木齐经济技术开发区口岸路49号
                深圳市福田区八卦二路536栋西二楼
             CQ:23   ITU:42    NN33TT
EMAIL:166000076@QQ.COM
QQ：166000076
AMP TEC LA2000  FTDX-3000+正V750
ICOM IC-7300+AH-4+AH-2B  DIY TF3MA  YAESU  ATAS-120A
回复
举报
离线常文龙
注册用户
发帖
34
只看该作者 79楼 发表于: 2016-01-05
那边开启了疯狗模式在逮谁咬谁，看了看还是不回贴了....


哈哈哈，以前江门台山就有个疯狗模式晨曦8吃饱了撑得的乱咬人；

现在又出来一个江门的大佬


[ 此帖被常文龙在2016-01-05 08:58重新编辑 ]
回复
