图1-----

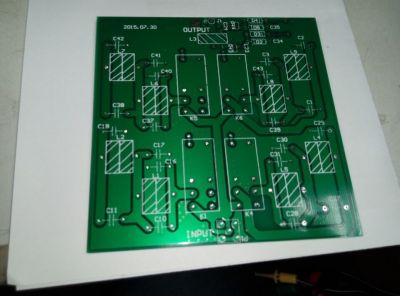

4组2阶低通滤波器,带驻波检测(正反功率显示)设计功率200w以内,共有5片
价钱是10元一片(送检波二极管和一些小零件)不含运费。

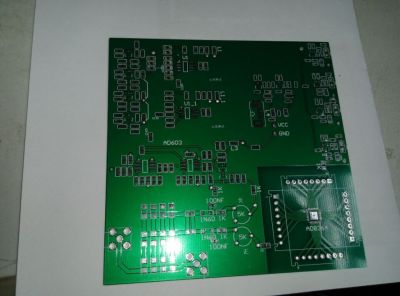

图2------测试板子分开6个部分
1)三极管共射极放大电路。用高频三极管可以放大0-3Ghz的信号,可做小信号放大器,测试-100dbm,15MHz信号输入也能放大输出,放大倍数在50dbm左右。
2)运放测试电路。NE5532、JRC4558、LM358等等管脚定义相同的运放都能用
3)AD603测试电路。AD603是一个带AGC的中频IF放大器,带宽90MHz,增益-10db~+30db可调,可放大中频,本振信号等等
4)分压式检波电路。可以做成一个高精度的宽频的功率计,设计功率在10w内,使用贴片无感电阻可以在1Mz~1GHz都检测准确
5)多三极管放大电路。设计有点错误,忽略之
6)TQPF32封装转换
板子共有7片,价钱也是10元一片(不含运费),需要高频三极管0.5元一个
提供原理图,不包调试成功!
自己设计电路难免会有小错误,木有电路基础的朋友慎重考虑
