DIY 入门级SDR收发信机!!!mcHF QRP 玩赏大帖!!! [复制链接]

上一主题 下一主题
离线BD1GO

发帖
1395
只看楼主 倒序阅读 0楼 发表于: 2014-08-09



    最近偶有闲暇,发现.NET上BD4AHS又搞了个好东东,mcHF 入门级SDR短波收发信机,看着不错,心里痒痒,赶紧托朋友弄了1套PCB。哈哈,板子做工精良,非常不错。打算给国内HAM出一批解解馋,关键零件已经到位。正在制作调试中,下面是一些图片,先让大家看看。


1、DIY机器。全部散件含外壳(外壳正在制作全铝外壳,需要几周后推出,补发外壳)价格:1499
(需有一定DIY功底,可焊接0805贴片,熟练使用万用表。自己准备烙铁、焊锡0.3或0.5、放大镜、万用表、镊子、螺丝刀)


2、成品。全部散件焊接完毕。自己组装。价格:1699
(只需要准备螺丝刀就OK)







mcHF是由英国火腿M0NKA Chris设计的入门级别的SDR电台。定位在小巧、廉价、SDR。

主要细节描述如下:

1、独立、紧凑的嵌入式设计
2、工作模式有USB、LSB、AM和CW
3、2.8英寸彩屏
4、4个编码器、17个按键,便于操作
5、快速、全电子开关控制收发切换
6、2个USB接口,用于PC控制和外接键盘
7、2个有温度补偿的振荡器/时钟,更有利于数字模式
8、4个数字滤波器,1.8KHz、2.6KHz、3.6KHz和10KHz
9、内置自动键,支持A、B模式
10、48KHz频谱显示




mcHF DIY彩屏SDR短波机 20m接收




mcHF一共2块PCB                         面板设计简洁,感觉和KX3很像




                                                         有双USB接口                           2.8寸触摸彩屏,现在虽然触摸功能还没有开发,但设计者程序开源,相信不久就能有触摸版





小心脏STM32F407                                  和KX3一样使用的SI 570











功放部分                                          带通







低通                                           功率驻波检测





清单是必须的,呵呵。着急焊呀。






整版的SI 570






UI板子基本焊完,通电试验,今天基本到这里。哈哈














[ 此帖被BD1GO在2015-06-06 11:45重新编辑 ]
本主题包含附件,请 登录 后查看, 或者 注册 成为会员
以前:BH1GXH
其它请到WWW.QRZ.CN查询
电话:13366276142
离线BD1GO
发帖
1395
只看该作者 1楼 发表于: 2014-08-09
为了方便大家本楼mcHF资料下载!!!

mcHF资源:(百度网盘下载感谢BD4AHS提供下载)
http://pan.baidu.com/s/1eQd5vBO

219.1


1.电路图
mchf_block.pdf
mchf_rf.pdf
mchf_ui.pdf





[ 此帖被BD1GO在2015-04-21 17:38重新编辑 ]
本主题包含附件,请 登录 后查看, 或者 注册 成为会员
以前:BH1GXH
其它请到WWW.QRZ.CN查询
电话:13366276142
离线BD1GO
发帖
1395
只看该作者 2楼 发表于: 2014-08-09


UI板子3D效果图,准备开始折腾外壳了。








[ 此帖被BD1GO在2014-08-18 17:37重新编辑 ]
本主题包含附件,请 登录 后查看, 或者 注册 成为会员
以前:BH1GXH
其它请到WWW.QRZ.CN查询
电话:13366276142
离线BD1GO
发帖
1395
只看该作者 3楼 发表于: 2014-08-09
已经开始元件的分拣和包装!本次DIY考虑到大家技术的不同,探讨的使用了新的封装办法,用盒子把元件分离,然后真空收缩。保证元件不跑。
分拣元件



真空封装机



批量封装


每个格子都有说明

[ 此帖被BD1GO在2014-08-25 13:07重新编辑 ]
本主题包含附件,请 登录 后查看, 或者 注册 成为会员
以前:BH1GXH
其它请到WWW.QRZ.CN查询
电话:13366276142
离线BD1GO
发帖
1395
只看该作者 4楼 发表于: 2014-08-09


开始了。本次套件分2种。DIY全散件和成品机。本机现在正在磨机和设计外壳,但广大爱好者实在热情强烈要求出套件,所以决定先期先提供DIY的机型,稍后看情况后推出成品。


1、DIY机器。全部散件含外壳(外壳正在制作全铝外壳,需要几周后推出,补发外壳)价格:1499
(需有一定DIY功底,可焊接0805贴片,熟练使用万用表。自己准备烙铁、焊锡0.3或0.5、放大镜、万用表、镊子、螺丝刀)


2、成品。全部散件焊接完毕。自己组装。价格:1699
(只需要准备螺丝刀就OK)


mcHF QRP QQ群:173167270


全部技术资料已电子版性质发布。24*7技术支持,本次套件完全属于DIY技术探讨入门级SDR收发机,完全是对于SDR的探讨和研究。欢迎大家踊跃探讨发言。

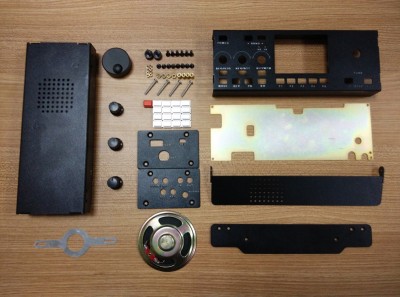

第一版本机壳已经经过几次修改终于要定稿了。先给大家看看谍照

2块板子UI/RF中间有屏蔽板隔离

外壳细节还没有发黑处理,成品暂定黑色
激光雕刻按键。呵呵。经久耐磨

现在配得旋钮有点大,成品会相应减小尺寸。RF板模块化改造进行中。以后DIY会像堆积木一样简单。对于新手非常容易安装,高手少很多无用功。






[ 此帖被BD1GO在2014-09-25 21:15重新编辑 ]
本主题包含附件,请 登录 后查看, 或者 注册 成为会员
以前:BH1GXH
其它请到WWW.QRZ.CN查询
电话:13366276142
离线BD1GO
发帖
1395
只看该作者 5楼 发表于: 2014-08-09
DIY套件

第一批:10套已经站内信通知汇款方式。9月2日左右发出
01、BG5FIK
02、BD1CM
03、VR2KW
04、BH7JRE
05、BH4KAG
06、bg1gyx
07、bg8bin
08、BG3MBB
09、bd5tad
10、BG2BHC

第二批:(下周就可以发货)
01、BH7KHZ






成品机排队
01、BH8SDU    付款确认
02、zg0024030取消预订
03、BG7FW    付款确认
04、BG5TLX   付款确认
05、BI7KGT    付款确认
06、刘草          付款确认
07、BG8DIV    付款确认
08、电离层       付款确认
09、sklin          付款确认
10、BG5TLA   付款确认
11、bg6bs       付款确认
12、BH1IQY
13、9w2vxp    付款确认
14、费力刻丝  付款确认
15、BH7KVE  付款确认
16、bg1qua    付款确认
17、BD7YA     付款确认
18、javen        付款确认
19、BG9GBG  付款确认
20、何航          付款确认
21、BG9GU     付款确认
22、bh2uu
23、BG7JRA    付款确认
24、BH1GC      付款确认
25、shtsunwu   付款确认
26、bi7iyz
27、bh1ogw     付款确认
28、bg2tox      付款确认
29、BG8TAE   付款确认
30、BG4KQF  付款确认
31、bh4idr       付款确认
32、15060065  取消预订
33、bg3vl        付款确认
34、haha569   付款确认
35、李保虎      付款确认
36、bd2bh      付款确认
37、bh1pyq     付款确认
38、wallyzh     付款确认
39、bd6av      付款确认
40、bh1nux    付款确认
41、BG8WV   付款确认
42、bg4qae    付款确认
43、BG3MSG 付款确认
44、BG4CGG  付款确认
45、bh1qkl
46、卢泽菁
47、bg3tk                付款确认
48、神秘人已确认   付款确认
49、神秘人已确认
50、神秘人已确认
51、李雨            付款确认
52、bg0bec     取消预订
53、BH4SFQ
54、bi4sva
55、bi4qdc
56、BH3NVN
     付款确认
57、bg6rro         付款确认
58、BG3MBZ   付款确认
59、BD4XT
付款确认

60、BD4XT(第二台)     付款确认
61、bh1swf名额让给BA8SZ
62、bg9bfy          取消预订
63、BG9AJU
64、woodhead     付款确认
65、bg6mfg
66、伍华              付款确认
67、BG6RFQ
68、bh1rzy         付款确认
69、BG8AQA FROM CD
付款确认
70、baq
71、bg6mfg    重复了
72、bg4tvk
付款确认
73、bh4oek
74、akuan1212
付款确认
75、BH6IDD
付款确认
76、Nemo_01
付款确认
77、BG8SRK
付款确认
78、范建飞
付款确认

79、BH7PUE
付款确认
80、bh4xnh
付款确认
81、BG0BFY  QQ联系没法上论坛。
    付款确认
82、bh4ptk
      付款确认
83、BG6RFQ    重复
84、bg4xta      付款确认
85、BG6RFQ 订重复了
86、苇杭
87、bi4sya   付款确认
88、bd2tl
取消预订
89、bh1sdk
付款确认
90、bg7mss
付款确认
91、BG7LR
付款确认
92、bh1slp
付款确认
93、
xj197886  订重复了
94、bd7kbe
   付款确认
95、bh6iap
付款确认
96、bd8te
    付款确认
97、ba8sx      付款确认
98、神秘人已确认
付款确认
99、bh4ptk(第二台)
      付款确认
100、神秘人已确认
付款确认

101、已经升级到93名
102、上面重复了
103、BG0AOS
付款确认
104、BD7KAA   付款确认
105、BX8AAE   付款确认
106、BM4JKB   付款确认
107、BG8TFC   付款确认
108、bg3vl(第二台BH3SGG)取消预订
109、bg3vl(第二台BH3SGA)取消预订
110、BG3HCI   付款确认
111、BI7JSE     付款确认
112、张珩         付款确认
113、BG6LQZ  付款确认
114、bg2ukx    付款确认
115、bi3mfq
116、ba8sz      付款确认
117、BG1KK   付款确认
118、刘规流   qq联系407001503付款确认
119、BG6JJI   付款确认
120、aa8189  付款确认
121、BD4SVB付款确认
122、bh4ouf                  付款确认
123、bh4ouf(第二套)付款确认
124、bd2tl上面重复了
125、郭宾       付款确认
126、bi7neo   付款确认
127、BG7DQO   QQ联系229125773付款确认
128、bd7mxv
129、BH1MDX付款确认
130、bg7dhj
131、BG6BFN付款确认
132、bg8sr     付款确认
133、bg7ipy   付款确认
134、bg2sxj   付款确认
135、bg3acb   付款确认
136、bg1gyx   付款确认
137、BH7KHZ


以上朋友已经确认,暂时限量100台(已经超过我们和英国联系可少量增加)感谢大家支持。


在上面的朋友可以付款了。感谢大家对这个小机器的期待和支持,本次1699元成品机器包括全部电路外壳手咪。因为本次关键原件PCB、570、磁环、插座等等都是从美国进口的。所以本次需要提前付款,如果您不需要了也麻烦您通知我们一下。

请您在1月24日23:59分前付款。

付款方式:支付宝

账号:XXXXXXXX

姓名:XXX
金额:XXXX元
(价格不包含运费,运费将顺丰到付,发货日期6至8周)


请大家注意!!!支付宝付款请备注:

1、论坛ID:
2、呼号或者姓名

付款完毕请论坛私信给我您的支付宝账号姓名地址电话。

如没有支付宝可私信联系













[ 此帖被BD1GO在2015-04-21 10:24重新编辑 ]
以前:BH1GXH
其它请到WWW.QRZ.CN查询
电话:13366276142
离线BD1CM
发帖
3255
只看该作者 6楼 发表于: 2014-08-09
http://pan.baidu.com/s/10IbnC  MCHF QRP 美国雷锋提供的升级软件及源码
http://www.m0nka.co.uk   MCHF QRP的英国官网
http://www.m0nka.co.uk/?page_id=519  刷机秘籍


感谢费力刻丝做的刷机秘籍

另外BD4AHS做的刷机教程在这里感谢BD4AHS坑主!祝坑主万福金安!
http://note.youdao.com/share/?id=4da5d967fa6a3564917798e9f385da6e&type=note




每一台都有大辫子的爪纹,一台一台的检验过关!再次感谢鲍鱼爷爷!


刷机秘籍在本楼第一个图片,感谢费力刻丝!
另外BD4AHS做的刷机教程在这里感谢BD4AHS坑主!祝坑主万福金安!
http://note.youdao.com/share/?id=4da5d967fa6a3564917798e9f385da6e&type=note

FAQ
    1、电源内正外负  9-15V DC <3.5A。
    2、包装内包含主机、电源线、MIC 各一。
    3、关于运费之前有约定顺丰到付,保价1600元。
    4、短按电源开关将调整液晶背光亮度,但是将会导致机内噪声增加,在100%亮度时没有这个噪声。
    5、截止到219版本美国佬还没把SWR部分的软件做完美。
    6、由于英国哥们硬件原始设计问题即使不开机整机将有70-80毫安静态功耗,来源于推动级偏置。
    7、机器覆盖波段 3.5 5 7 10 14 18 21 24 28MHz   由于原设计只有四个波段所以理论谐波合格的只有 3.5 7 14 24 28MHz
    8、不接天线时软件将增加系统增益,直致将导致ADC噪声被放大并解调出来,KX3对这个做了限制没有这个问题,当然原始硬件设计导致的问题也是有的。
    9、机器三围 191x79x47 毫米 长X宽X高  (不含突出物),精准突出物尺寸上班贴图
    10、界面上的英文提示(1) AFG 音频增益 RFG 射频增益 CMP 发射话音压缩 MIC发射话筒增益
    11、mcHF右侧面的IN、OUT插孔是 OUT是解调后音频输出,不是IQ输出, IN是发射IQ输入,但是目前功能没开通。奇怪吧 为啥这么设计呀我也很费解。
    12、大小USB口的问题:大口是预留外接键盘用的,以后RTTY可以用,小口是刷机或以后通过小口传输数字音频的通道。
    13、USB刷机驱动在本楼最上面英国官网内,具体刷机办法见 http://www.m0nka.co.uk/?page_id=519
    14、ACC口是接功放的
    15、有广播干扰的,开启菜单35项,选择选择RX LO LOW试试 此时开启了LIF功能,但是频谱显示会偏移6K
    16、TCXO功能是使用SI570旁边的温度传感器进行开环频率矫正的功能,使用时会产生噪声,我们出厂时默认关闭了这个功能,这个在菜单栏里可以打开
    17、TCXO的打开与关闭在菜单的第70条,本振基值微调功能在菜单第230条。
    18、功率校准与调节在隐藏的扩展菜单里,需要按英文操作下就进去了。
    19、改的两个地方了,一个是RD16改为RD15,为了高段功率可以大点,另外74LS145我们又多叠罗汉了一只,按原设计继电器推动电流不足会影响使用。
    20、频谱颜色修改在菜单第82条。
    21、在第2368楼有BH3NVN发布的国人第一版219.3修正版固件。
    22、感谢BG2UKX做的WIN7刷机教程 http://www.hellocq.net/forum/read.php?tid=340960
    23、56号菜单,56-CW Freq. Offset 应改为 AUTO SHIFT

[ 此帖被BD1CM在2015-04-20 21:22重新编辑 ]
