谐振替代法测量电感和电容

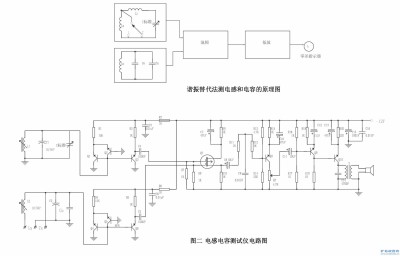

这里介绍一种传统的测试方法，原理方框图如图一。电路中有两个相同的高频振荡器，在第一振荡器的振荡槽路中接入标准可变电容器[实际上是带刻度的可变电容]；在第二振荡器的槽路中，被测电感[Lx]与槽路电感L2串联，被测电容与槽路并联。
两个振荡器产生的高频振荡经缓冲放大器进入混频器，当频率相同时，差频等于零，这在耳机上或指针式电表上可以明显的鉴别出来。
1. 测电感方法
当振荡器二未接被测电感时，根据零指示器，调节振荡频率使两槽路的振荡频率相等，即
C1×L1=C2×L2
C1为第一振荡槽路电容，C2为第二振荡槽路电容，L1，L2为两个槽路的电感。
当接入Lx时[与L2串联]，第二振荡器改变了频率，使零拍失谐，改变第一振荡槽路C标准，使指示器又回到零拍点，根据两频率相等得：
C1+C标准)L1=C2(L2+Lx)
整理后为： Lx=(L1/C1)C标准
比值L1/C2是一个常量，从标准电容器的刻度上可以直接读出电感Lx。
2. 测电容方法
在未接入被测电容Cx时，使C标准放在零刻度上，调节C2，使两个振荡器的频率相等。此时C1L1=C2L2；在接入Cx(与C2并联)后，振荡器二的频率改变，调节C标准，使两个振荡器频率再相等。此时，L1(C1+C标准)=L2(C2+Cx)。若L1=L2，则Cx=C标准。从C标准的刻度上直接读出Cx值。

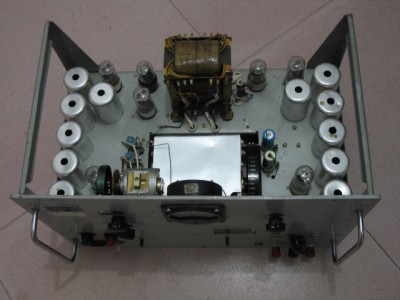

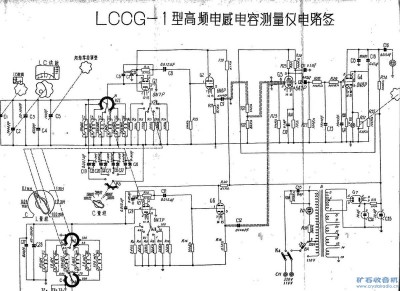

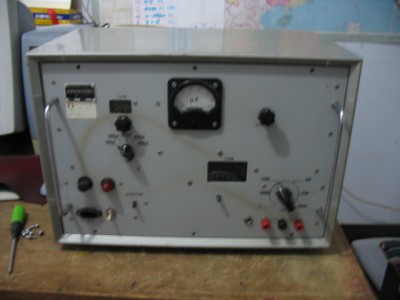

早期的LCCG-1高频电感电容测试仪就是根据这一原理制作的，由于是电子管结构，体积庞大，年轻的朋友很难见到。但是这种仪器在当时可以获得很高的精度，可以测量0.01uh的小电感和1P的小电容，使用也十分方便。
