《电子制作》今年第10期出来了，贴大图。 [复制链接]

《电子制作》今年第10期出来了，主打文章有：“第四届上海国际无线电展报道”、“VX-8GR 深度评测”、“高山上的业余电台”、“Arduino 项目：便携式卫星跟踪器DIY”、“双声道FU-5 单端A 类胆机”、“风速传感器DIY”、“气体泄漏报警器的设计与制作"...其中有ARRL提供了8篇文章。
先贴一下封面和目录：

等一下，图不够大，我修正修正！
嗯，可以了，点击出大图！
封面

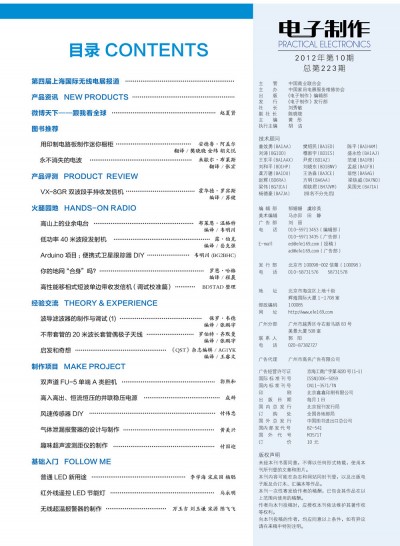

目录

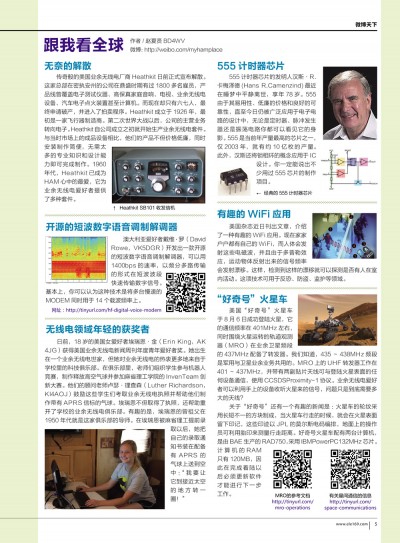

经典的555计时器芯片
555 计时器芯片的发明人汉斯·R.卡梅泽德(Hans R.Camenzind) 最近在睡梦中
平静离世，享年78 岁。555由于其易用性、低廉的价格和良好的可靠性，直至
今日仍被广泛应用于电子电路的设计中，无论是定时器、脉冲发生器还是振荡
电路你都可以看见它的身影。555 是当前年产量最高的芯片之一，仅2003 年，
就有约10 亿枚的产量。此外，汉斯还将锁相环的概念应用于IC设计。你一定能
说出不少用过555 芯片的制作项目。

无线电领域年轻的获奖者
日前，18 岁的美国女爱好者埃瑞恩·金（Erin King，AK4JG）获得美国业余无线电
新闻周刊年度青年爱好者奖。她出生在一个业余无线电世家，但她对业余无线电的
热衷更多地来自于学校里的科技俱乐部。在俱乐部里，老师们组织学生参与机器人
竞赛，制作释放高空气球并参加麻省理工学院的InvenTeam 创新大赛。他们的顾问
老师卢瑟·理查森（Luther Richardson，KI4AOJ）鼓励这些学生们考取业余无线电
执照并帮助他们制作带有APRS 信标的气球。埃瑞恩不但取得了执照，还帮助重开
了学校的业余无线电俱乐部。有趣的是，埃瑞恩的曾祖父在1950 年代就是这家俱乐
部的导师。在埃瑞恩被麻省理工提前录取以后，她把自己的录取通知书装在配备有
APRS 的气球上送到空中：“ 我要让它到接近太空的地方转一圈！”


传奇般的美国业余无线电厂商Heathkit 日前正式宣布解散。
这家总部在密执安州的公司在鼎盛时期有过1800 多名雇员，产品线曾覆盖电子测试
仪器、高保真家庭音响、电视、业余无线电设备、汽车电子点火装置甚至计算机。
现在却只有六七人，最终申请破产，并进入了拍卖程序。Heathkit 成立于1926 年，
最初是一家飞行器制造商。第二次世界大战以后，公司的主营业务转向电子。
Heathkit 自公司成立之初就开始生产业余无线电套件。与当时市场上的成品设备相比，
他们的产品不但价格低廉，同时安装制作简便，无需太多的专业知识和设计能力即可
完成制作。1960年代，Heathkit 已成为HAM 心中的最爱，它为业余无线电爱好者提供
了多种套件... ...

作者 / 赵夏贤 BD4WV
微博：http://weibo.com/myhamplace


PRODUCT REVIEW 产品评测

Yaesu VX-8GR 双波段手持收发信机评测
※ 原文刊登在《QST》杂志2012年4月刊。
霍华德·罗宾斯（Howard Robins，W1HSR），《QST》杂志编辑
编译 / 苏健

    Yaesu VX-8R 手持收发信机包含了四个频段——50、144、222 和440MHz, 并提供了GPS 接收机
和蓝牙耳机的功能。现在，VX-8R 已经被VX-8DR 这款功能更强大的四波段收发信机所取代，我们今
天要对这一产品线中的新成员，VX-8GR（以下简称8GR）进行评测。VX-8GR 是一台双波段（144/
440MHz）收发信机，具有宽频率范围的接受能力和5W的发射功率。它具备内置的GPS 接收系统和
自动数据包/ 位置报告系统（APRS）功能。 8GR 取消了其他型号中的50MHz 和220MHz 两个频段、
AM/FM 广播波段、VOX 和选配的蓝牙功能。
    和姊妹产品一样，8GR 也包含了足量的存储器和扫描程序组（900 个常规频道、57 个海洋频道
和10 个天气频道，再加上频率跳变和波段边界存储器）。省电功能及自动断电功能可以有助于省电。
8GR 具有两个独立的接收机，所以，可以同时收听两个波段，或者在同一波段上收听两个频率。
    我几乎把所有的功能都测试了一遍，在这篇评测中将会详细地阐述测试结果。你可以先阅读一下
VX-8R的评测文章，了解该产品的背景信息。... ...

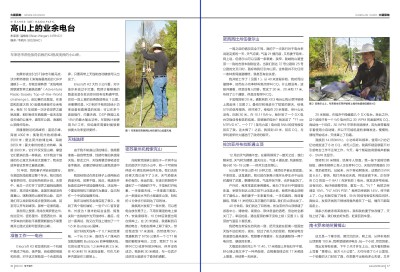

高山上的业余电台
布莱恩·温格特（Brian Wingert，N7RVD）
编译 / 韦明川（BG2BHC）
原文刊登在《QST》杂志2011年4月刊。

    布莱恩· 温格特（N7RVD）ARRL 会员，Extra 级操作员，1975 年在加州莱克伍德获得执照。
他是一名喜欢维修电台和天线的狂热的CW 爱好者。他的台站包含了全套的装备和DIY 工具。其
他爱好包括用假蝇作饵钓鱼、移动射击、远足、自行车和皮船。他和他的妻子德布在2008 年9 月
开始了周游全国的房车旅行。他们的旅行日记发布在www.raincityhome.com/RAWH/index.htm 。

    如果你读过《QST》杂志刊载马克·沃尔斯特德的《滨海省最高处的QRP通联》一文，你就会很
熟悉“无线电探险联盟世界之巅挑战赛”（Adventure Radio Society Top-of-the-World challenge）。
该比赛的主题是，在美国和加拿大的50 座最高峰操作业余电台。我在10 年前第一次听说世界之巅
挑战赛，那时我住在西雅图一座无法架设天线的公寓中，通常在公园、海滩和山顶操作电台。
    西雅图附近的高峰有：雷尼尔峰，海拔4392 米；俄勒冈州的胡德峰，3500 米；爱达荷州的博拉
峰， 海拔3859 米；蒙大拿州的格兰内特峰，海拔3900 米。它们不仅仅是山峰，攀登它们更多的是
一种挑战，对于我这个蜗居的办公室文员来说太困难了。我决定放弃尝试世界之巅挑战赛。
    10 年后，我和妻子开始全国旅行，在美国东南部度过整个冬天。我们现在有很多时间，却没有特
别的计划。无意中，我又一次打开了世界之巅挑战赛的网页，再次吸引着我。美国东南部没有落基山、
喀斯喀特山那样的山脉，或许我们可以找到轻松徒步登顶的山峰，甚至可以开车到峰顶。那样一定很
有趣。我在网上搜索，寻找在弗罗里达州、佐治亚州、密苏里州、密西西比州、南卡罗来纳州那些不
需要爬断腿也不需要离开公路太远即可登顶的山峰。

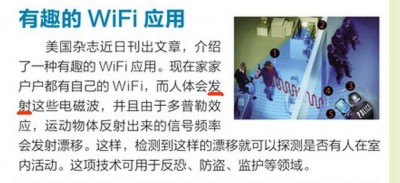

应该是反射吧

编辑要打屁屁

好多期都没看到了！补款24元让寄挂号，好像寄来的还是普邮。

内容来自Android手机客户端

俺的也有没看到

我的期期都收到，但会刊一期都没有收到

接着贴几篇第10期《电子制作》的文章：
自制20米波段偶极子天线
原文刊登在《QEX》杂志2010年7月号
作者：罗伯特·齐默曼（VE3RKZ）
编译：张鹏宇

本文向喜欢天线的朋友介绍了一种新型的套管偶极子天线结构。
作者罗伯特·齐默曼于1951 年出生在伊利诺斯州，他分别于1973 年和1975 年在南伊利诺斯大学爱德华兹维尔分校获得了物理专业学士学位和硕士学位。随后，他加入伊利诺斯大学并于1980 年获得电子工程专业的硕士学位。他的整个职业生涯都奉献给了射频领域的相关研究，他曾经工作过的单位包括康奈尔大学（阿雷西博天文台）、NASA 戈达德航天中心、Los Alamos 国家实验室（加速装置部门）以及夸加林岛（作为一名雷达工程师，工作时间最久）。现在他加入了位于安大略省哈密尔顿市的麦克马斯特大学的微波天线研究中心。同时罗伯特也是一名资深的业余无线电爱好者，作为一名ARRL 的终身会员，罗伯特曾经使用过的呼号包括WN9PXG（1965 年）、WA9ZSF、NP4B 和V73BZ，他现在的呼号是VE3RKZ。他现在的主要研究方向为40m 和23cm 通信。

许多朋友对套管天线都很熟悉，但事实上很少有人动手制作这种天线。通常的套管天线像图1A 中的那样，在偶极子天线中心的同轴馈电连接线，穿过一个1/4λ 的金属套管。偶极子正弦射频电流被传送至套管上，1/4λ 金属线被当作偶极子天线的第二极，这样可以实现天线的终端馈电。偶极子天线的末端电场E 最强，因此必须注意该高电压馈电点。
尽管该结构的馈电很容易实现，但制作比较复杂，我们需要在一根长同轴线的外部套上铜制的金属网，这样使得工作很冗繁。我提出了一种套管偶极子等效天线结构，该天线省去了套管结构。
。。。

永不消失的电波
——你应该了解到应急通信电源

作者：米歇尔·布莱斯 （WB8VGE）
翻译：张宏 （BG1FPX）

    编者按：2012年，地震等自然灾害频频发生，当灾害来临时会面临停电数小时、数天，甚至数星期。停电了你还能继续通联吗？还能保障照明、取暖、食物和水这些基本生活需求吗？你也许认为，停电的房子会立刻变成一幢死气沉沉的建筑。但一定是这样吗？你有没有想过，即使停电，你也仍然可以随意通联，也仍然可以继续享受现代家居设施带来的便利生活？是的，我们不是一定要忍受停电，我们也可以享受它。例如，你正在计划一套便携电台野外操作方案。
    我们在预计出版的增刊《业余通信应急电源》中，作者会让你明白，市电不是唯一的电源。除了它，我们还有许多种其他形式的电源。本刊中介绍的蓄电池方案，太阳能电力方案，发电机方案等，让你面对灾害时能够自然应对。

    “先进的通信系统由无数的计算机、大量的移动电话基站以及长达几千英里的光纤构成。通信系统无论多么先进，都需要有电才能正常运行。移动电话基站通常有备用电源，例如蓄电池组或燃气发电机。即使有备用电源，也只能维持几小时至几天的供电。移动电话基站一旦停电，你的手机将毫无用途。
    电影和电视剧往往给观众造成一种虚假的安全感。在文艺作品中，无论主角何时何地遇到何种麻烦，移动电话和互联网总是畅通的。以电影《2012》为例，美国加州已经沉入太平洋，几英里高的巨浪已经席卷印度，此时两国的移动电话网却依然畅通，真是非常荒谬。
    美国是一个疆域辽阔的国家，如果建立一个全国性的应急通信系统，那将会遇到许多麻烦的问题。因此在美国，几乎所有应急通信系统都是地方性的。我们通常使用VHF 和UHF 波段进行本地范围的应急通信。从耗电的角度看，这样做是正确的。VHF/UHF 电台通常是小功率电台（10W 或15W），其耗电量远远小于100W 的标准HF 电台。手持电台的耗电量更小，因为它使用充电电池。如果我们希望将VHF/UHF电台的发射功率提高到75W，那么我们就必须在采购预算中增加大功率电源的费用。
    使用VHF/UHF 波段有一个好处，那就是我们可以利用定向天线来扩大通信范围。另外，在进行本地应急通信时，我们往往可以找到一个或多个正在工作的中继台。当然，我们不能完全依赖中继台，因为在停电期间，我们并不知道附近的中继台是否依然工作。将无线电信号发射到天空中是需要电的。即使你使用最先进的DSP 电台，如果没有电，它也只是一堆高级的金属与塑料。
    2005 年卡特琳娜飓风之后，美国联邦、州、县三级政府开始意识到世界各地火腿（业余无线电爱好者）的潜力。火腿可以使用自己的电台和电源，在野外进行应急通信，所有工作都是火腿独立完成的，不需要任何协助。火腿甚至可以修复计算机网络故障，以便将电子邮件和其他文本信息发送出去。”
。。。

《电子制作》编辑很辛苦，感谢《电子制作》编辑的辛勤工作，9月下旬就出版《电子制作》10月期刊。

bg4aat:《电子制作》编辑很辛苦，感谢《电子制作》编辑的辛勤工作，9月下旬就出版《电子制作》10月期刊。 (2012-10-01 12:51)

谢谢理解！杂志是周期性的工作，一个月内要完成：选题策划、组织稿件、编辑加工、排版、画图、校对、印刷、物流、发行，中间还穿插着广告、活动、组织套件等等。一期完了马上开工下一期。

呵呵。比如这个月，十一放假，印刷厂、物流公司都提前放假，如果杂志不提前做出来，一下就会拖期半个月。

就这样，一本杂志的价格抵不上一包中低档的香烟、抵不上一次出租车的起步价、甚至抵不上一块月饼、。。

做杂志的人伤不起啊。

10月号已经收到了。

内容来自Android手机客户端

这本书的中文翻译得真要命.

电锯先生，我打算在淘宝上订阅《电子制作》，但点击你们淘宝这个链接http://item.taobao.com/item.htm?id=16129325306，怎么打不开呀。

今天回湖大看到杂志了，可看内容越来越多了，正在拜读张生的译文。
