               BD1KIY整套短波电台战术背负系统开始正式开卖
     （单要背架的同志们随时可以发货。需要整套系统的同志们需要排一下，要等几天时间，我尽快付给大家。毕竟自己DIY速度有限）

注意：大家在汇款后一定通知我

1.背包的颜色
2.天调安装孔有两种尺寸:     LDG Z11    和   LDG  AT100PRO 需要哪种。
         LDG 200PRO也可以装了（需要提前说明。我好铣好安装孔，但要损失一个天线安装孔.只能外侧装卡边安装天线)
以免错发，谢谢

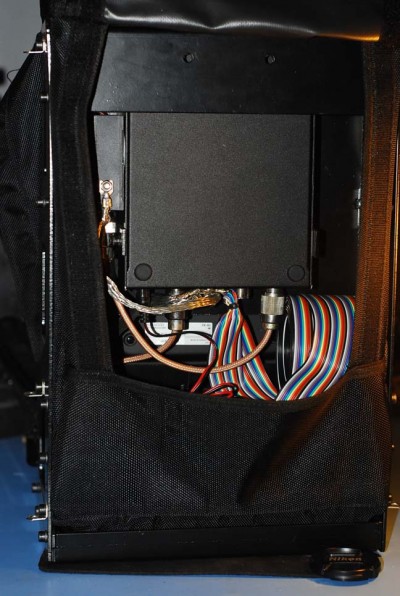

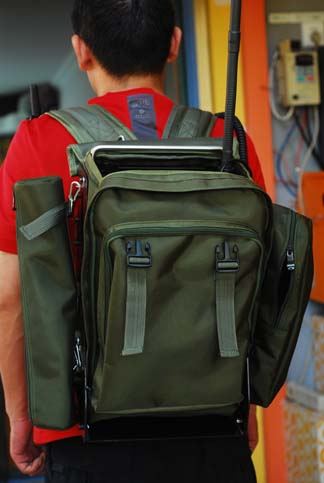

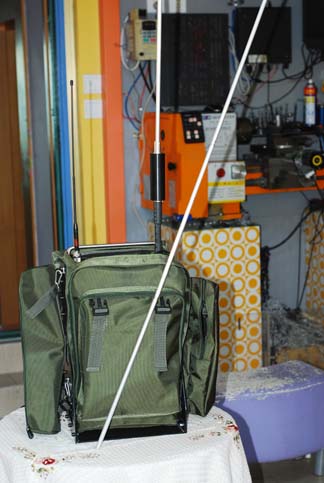

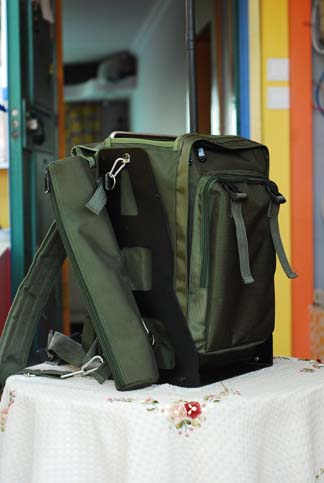

2012年了。好久没活动活动了。做小型短波超短波战术背负系统早有计划。只是没有时间设计，最近经过突击设计制作。终于给它搞定。现在已是成品了。目前分为两套系统：

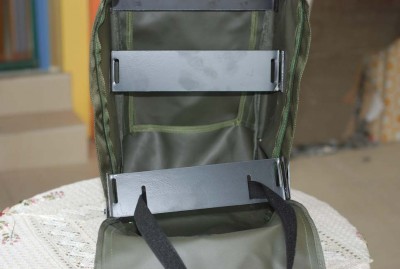

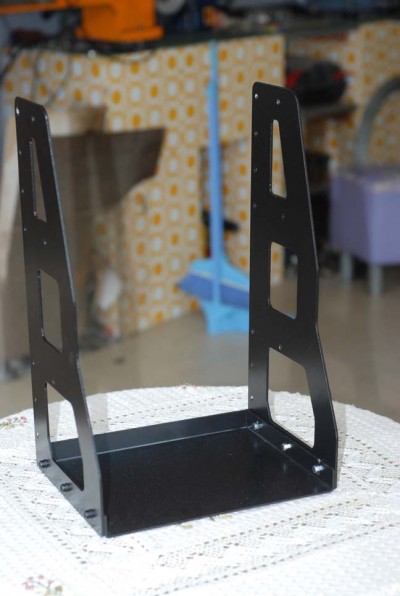

说明：大家初次装可能会觉得有些不顺手。我尽量优化适合大家安装。因为结构问题所以无法改进了。我提供给大家一个标准的机架，90%的工作我做完，其他10%大家自己动手吧。至于里面装什么机器天调。都是型号各异。所以需要大家自己打孔安装了。

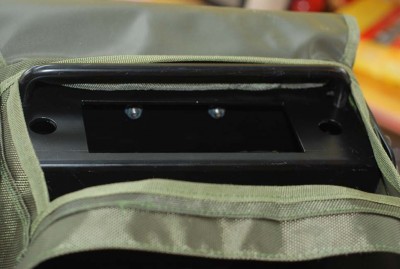

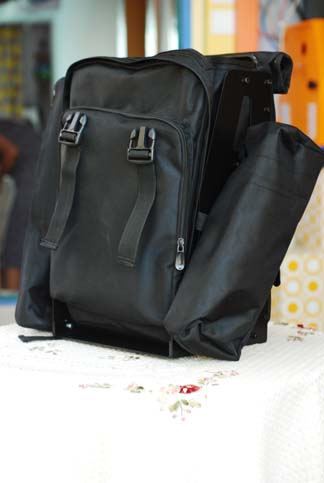

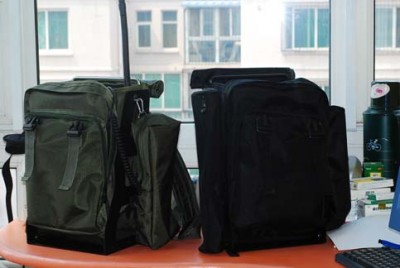

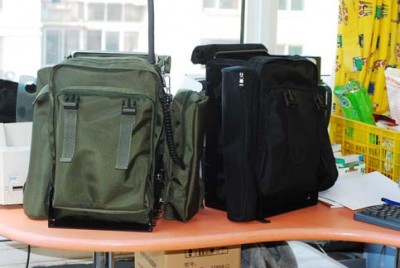

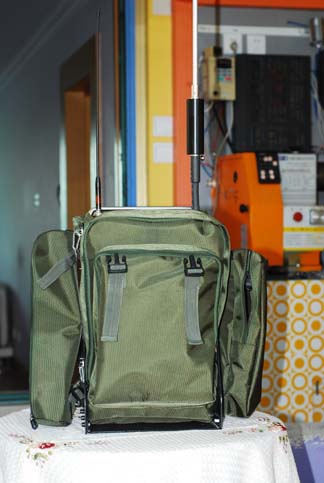

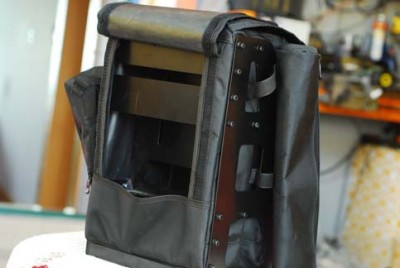

.背负系统（分黒包（警用）  绿包（军用）暂时这么区分）：698.00（不含运费）

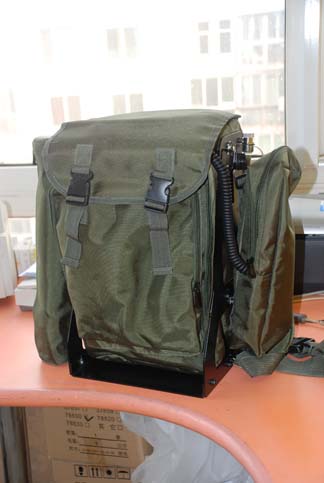

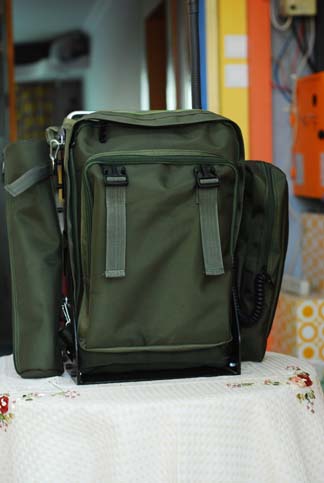

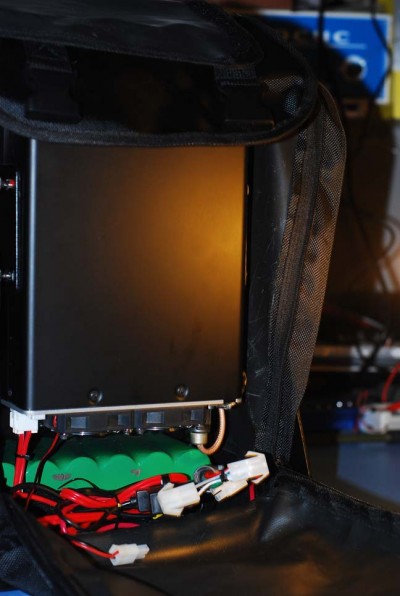

     背架系统为铝架2200克背包为1600克电台安装孔位置：ICOM-706  857d（其他小型电台也可以，就是自己需要打下孔）天调标准安装：LDG Z11    LDG AT100pro2    带不锈钢喷塑提手
2.diy天线系统。580.00（不含运费）（具体细节见天线跟帖）
      国产军用天线标准接口    3米折叠鞭天线     天线匹配器    弹簧折叠头  高效加感线圈   5米480芯地网  等系列附件

[ 此帖被bg1kiy在2013-01-14 17:37重新编辑 ]

2012-07-16 23:50:14

BY8SCX WAPC 2024 SSB M2-L

bg1kiy(Lv6注册用户)
1^#


2012-07-16 23:50:59

回复
bg1kiy(Lv6注册用户)
2^#


2012-07-16 23:52:01

回复
bg1kiy(Lv6注册用户)
3^#


2012-07-16 23:52:42

回复
bg1kiy(Lv6注册用户)
4^#


2012-07-16 23:53:39

回复
bg1kiy(Lv6注册用户)
5^#

BD1KIY战术背架的清单及简单安装步骤：（注意：安装时所有固定螺丝先不要拧紧，否则最后设备架不好安装）

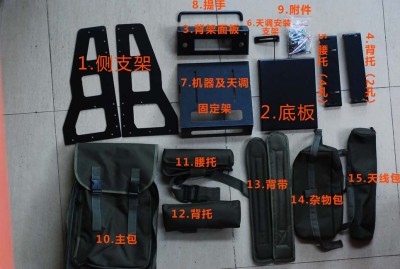

背架安装附件包括：
1.M5固定螺丝（带螺母，垫片28个）：                  34套（含机器固定螺丝4套）
2.M4提手螺丝(带垫片）：                                      2套
3.M6背带不锈钢固定环（带螺母）：                      2套
4.M4螺丝（857D固定机器用）：                           4套
5.M5内六角扳手：                                                  1个
6.M4内六角扳手：                                                   1个
7.L型挂包（4个）及背带固定架（2个）：               6个
8.背带大快挂：                                                        2个
9.挂包（4个）及背带小快挂（2个）：                     6个
10.电瓶固定带：                                                       1条


第一步：组装1和2.（6套M5螺丝）


第二步：10号主包装进机架

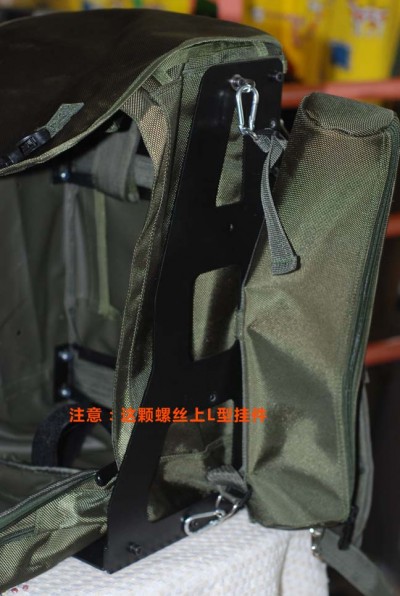

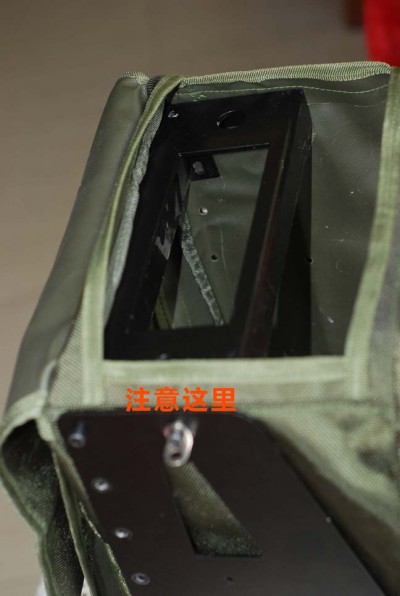

第三步：把3号背架面板装进机架用螺丝锁紧（共3套M5螺丝。其中一套不用垫片用L型挂包支架代替）

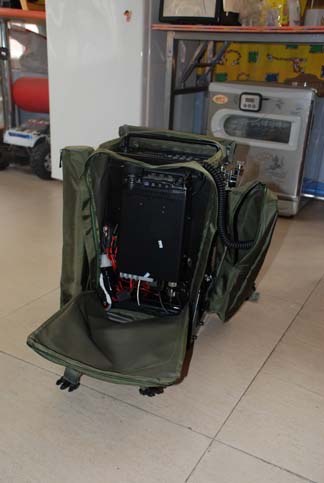

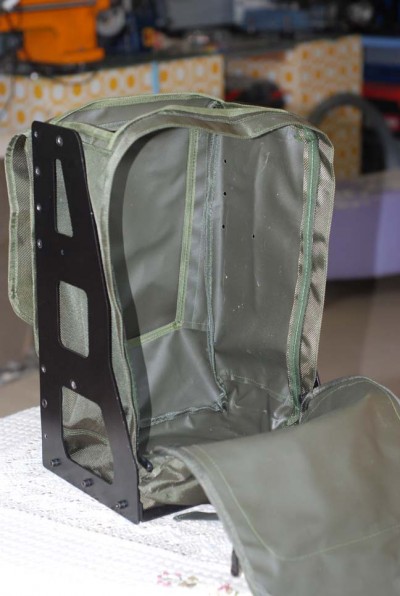

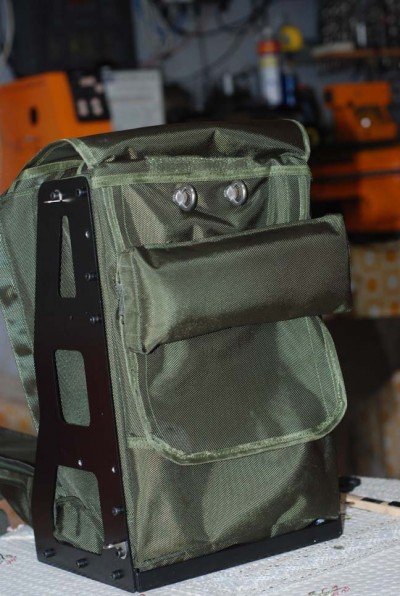

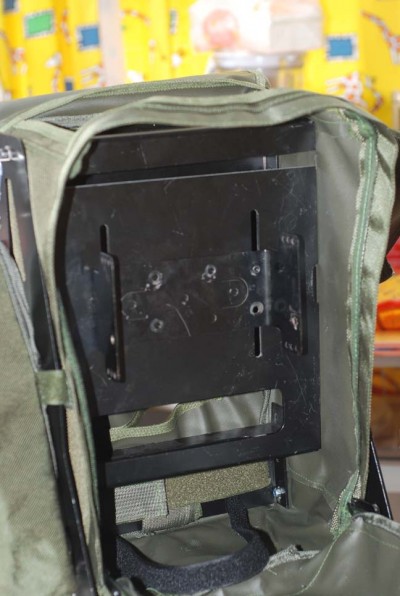

图片:DSC_0149 拷贝.jpg

第四步：安装4和5.（两条竖槽的安上面，（四条竖槽的安下面（把固定电瓶绑带装上）。）。8套M5螺丝

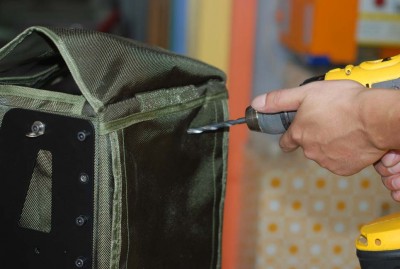

第五步：装背带拉环。（需要用到电钻或者是铁丝穿孔）。从这步往后几步会麻烦一些。要仔细做。

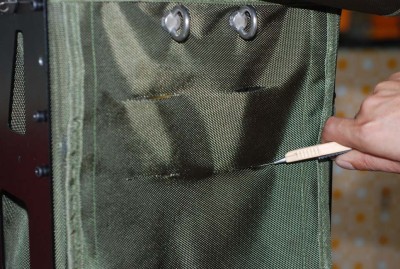

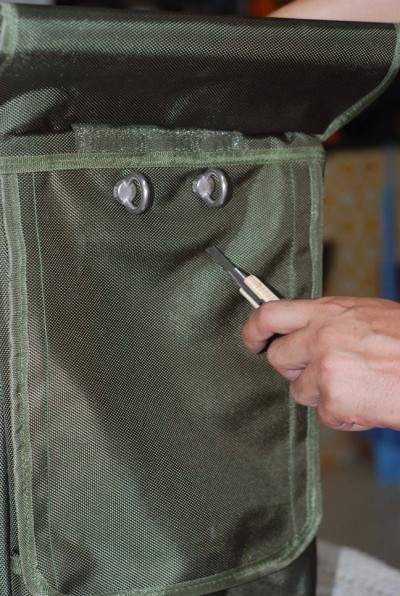

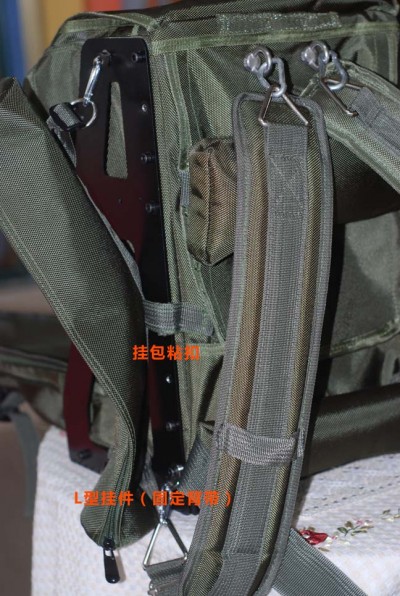

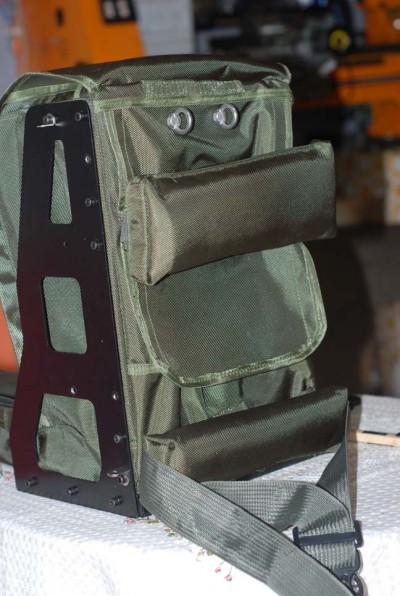

第六步：安装腰托及背托。8套M5螺丝（需要壁纸刀开槽背托6条缝，腰托4条缝。仔细些。腰托和背托一定要抱在腰托架和背托架上。在腰托固定螺丝上装上一个L型挂件来固定背带）

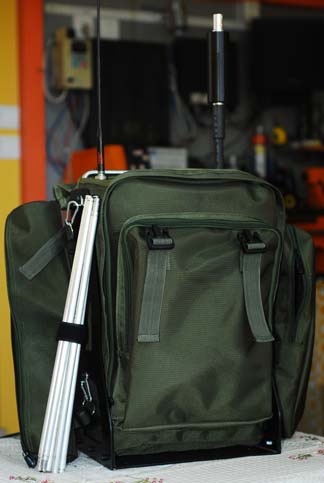

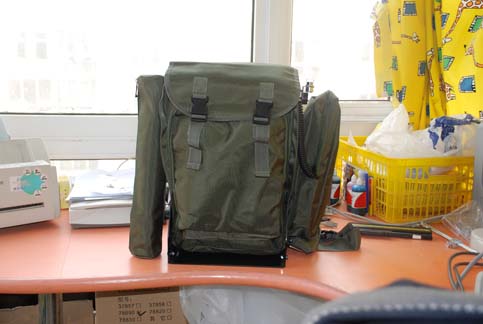

第七步：安装天线包和附件包。用快挂挂好，再把包固定在侧板上粘好。

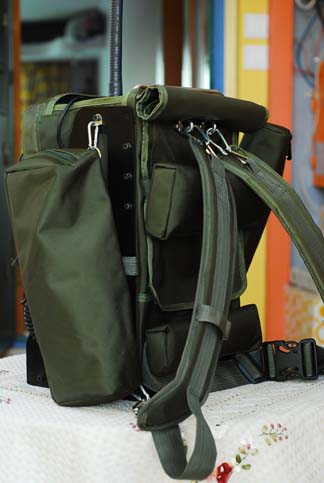

图片:DSC_0160 拷贝.jpg

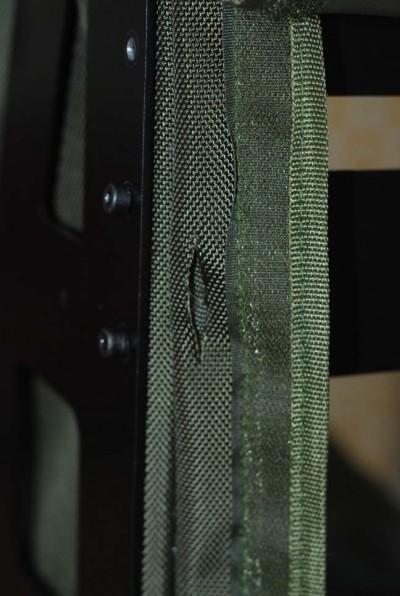

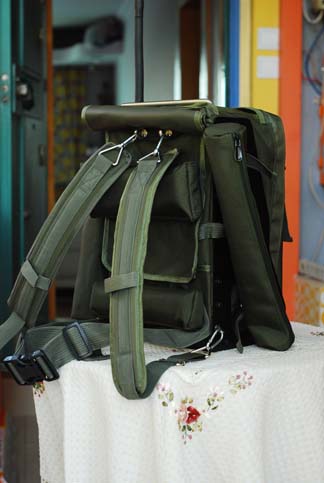

第八步：安装背带。快挂2套大号安装在上面。下面安装2套小号的。（注意底部固定。在腰托固定螺丝上装上一个L型挂件）。此步骤完成后，背包主体框架全部完成

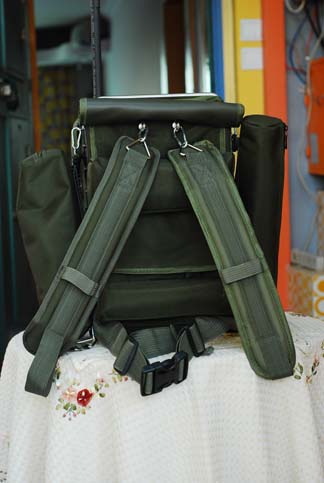

图片:DSC_0161 拷贝.jpg

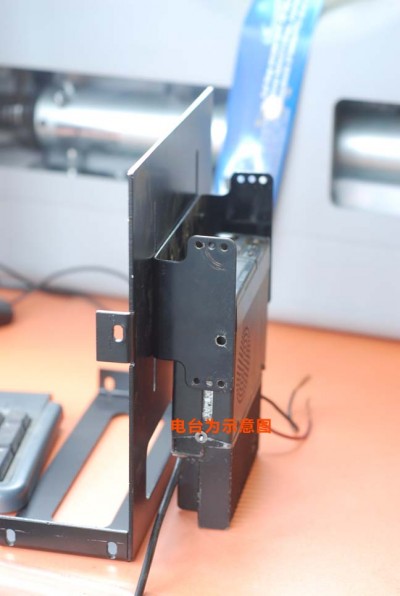

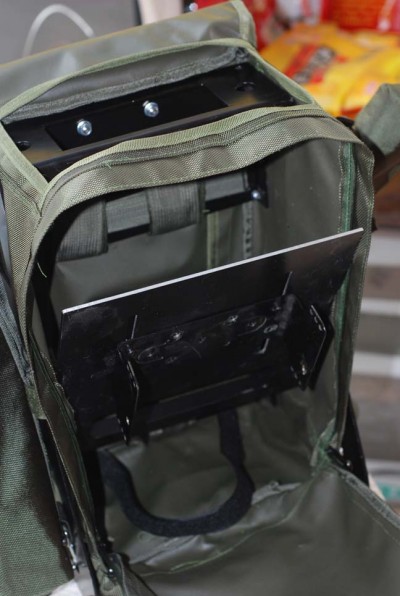

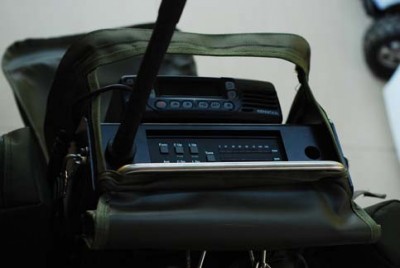

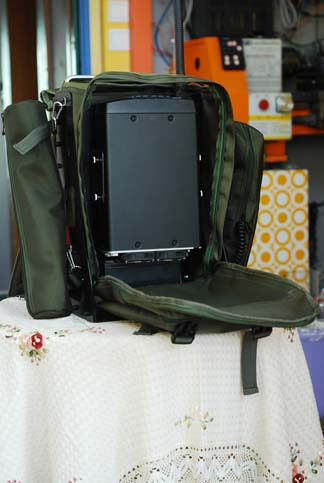

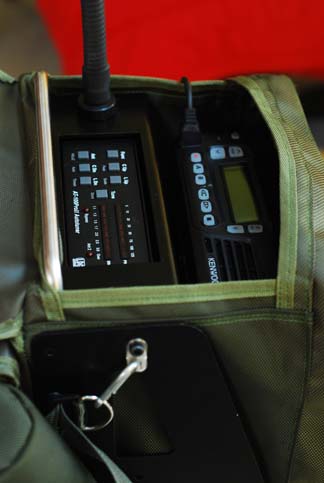

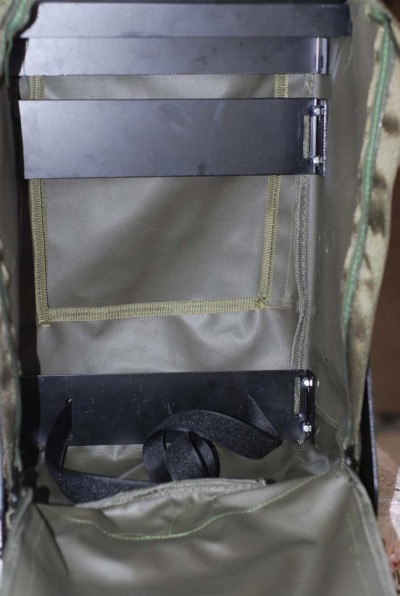

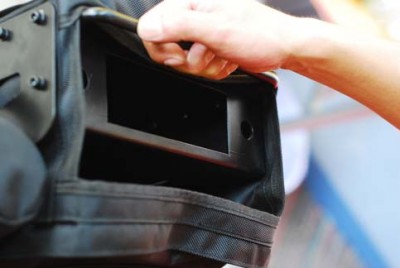

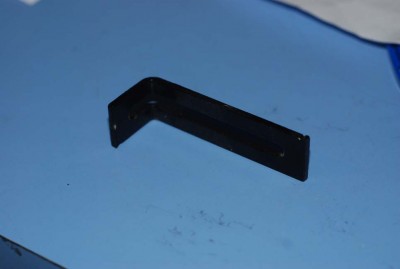

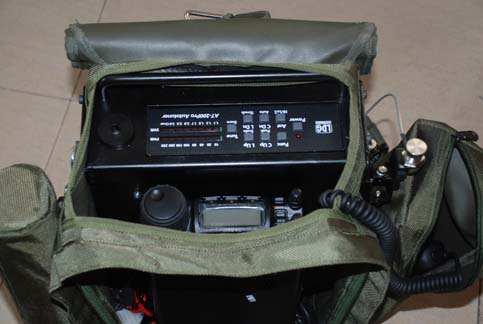

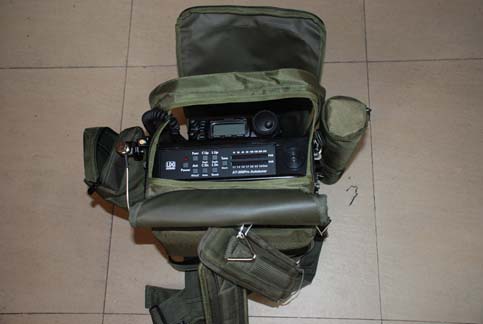

第九步：7号电台及天调安装。机架六套M5螺丝，此设备架电台开孔间距适合ICOM706和857D车载架。706用4条M5螺丝固定，857D用M4螺丝固定。天调面板开孔为两种，LDG Z11，LDG AT100PRO。这两款天调可以满安装在开孔处。其他天调和机器只能自己在机架上开孔固定。我提供L型天调固定支架可以适合所有天调固定。只是需要您自己动手想办法固定而已。

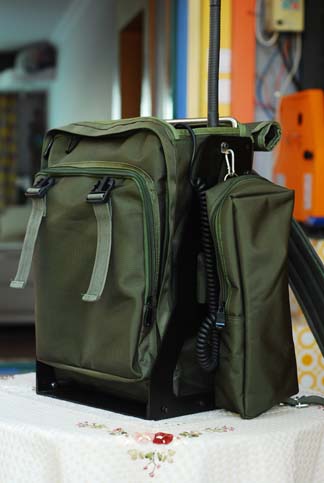

图片:DSC_0162 拷贝.jpg



第十步；安装提手。M4螺丝2条。

第十步：安装完成；

说明：大家初次装可能会觉得有些不顺手。我尽量优化适合大家安装。因为结构问题所以无法改进了。我提供给大家一个标准的机架，90%的工作我做完，其他10%大家自己动手吧。至于里面装什么机器天调。都是型号各异。所以需要大家自己打孔安装了。

[ 此帖被bg1kiy在2012-08-20 22:52重新编辑 ]

2012-07-16 23:54:51

回复
BG2KTQ(Lv6注册用户)
6^#

好东西.多少钱
来自：的安卓APP用户

2012-07-16 23:55:37

回复
bg1kiy(Lv6注册用户)
7^#

背架系统高效天线系统说明及特点：（天线效率问题，大家看看结构就明白了。我不用多说了）
1. 3米折叠天线为黑色喷塑，防氧化
2.调整线圈采用1.3MM镀银线绕制
3.天线接口采用国产军用鞭天线的标准螺旋接口，更稳定，通用性好
4.天线匹配器为UNUN
5.超强40排5米地网

背架系统高效天线系统配件图：

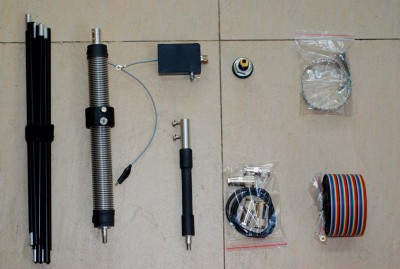

图片:照片 002.jpg

包括:1.3米折叠鞭天线
         2.diy折叠弯头
         3.通用天线接口
         4.短波可调整高效镀银线圈
         5.天线匹配器
         6.F10连接地网
         7.-3装接头X3
         8.-3连接线
         9.5米40排地网
         10.焊接片X6
         11.天线绑带

天线及附件安装步骤：（应大家要求我再拍步骤照片和说明，方便大家安装组装）
                                                              天线系统安装简要说明
1.安装面板的短波天线底座配件。（如有UV段，在另一侧圆孔安装烟袋锅接头，并焊接好足够长连接线）
2.安装整体架子和背包（见背架安装图），把设备和天调安装好。

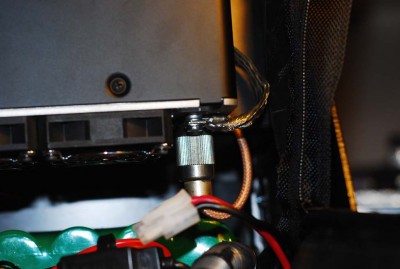

3。把匹配器粘接在天调的侧面适当位置，匹配器的顶部连接线焊好焊片后，安装在短波天线底座的M4螺丝，紧固好即可。

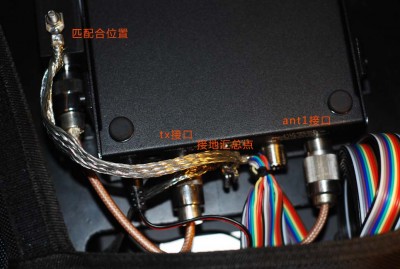

4.焊接-3连接线，裁剪合适长度，焊接接头。正确连接发射机和天调。发射机输出端接天调的TX。天调的ANT1接匹配器的接口。（如有UV段天线，烟袋锅连接线接发射机的UV端口）
5.地网的连接，把30CM银色地网线按实际长度进行裁剪，并焊接焊片。把发射机-天调-匹配器的接地串联起来。40排的5米地网焊好焊片后接在天调的接地端口
6.发射机和天调的供电连接
7.安装好所有后，检查一下地网牢固性和安全性。特别是发射机正负极连接。
8.拧上鹅颈弯头，连接镀银线圈和3米鞭状天线。
9。发射准备，固定使用时最好把地网完全拉出，调节镀银线圈的调节环。（7M大概位置：50圈左右    14M:20圈左右），其他波段按照1/4波长换算即可，选择波段发射点的标准：天调调节速度快，驻波显示最低即可。
